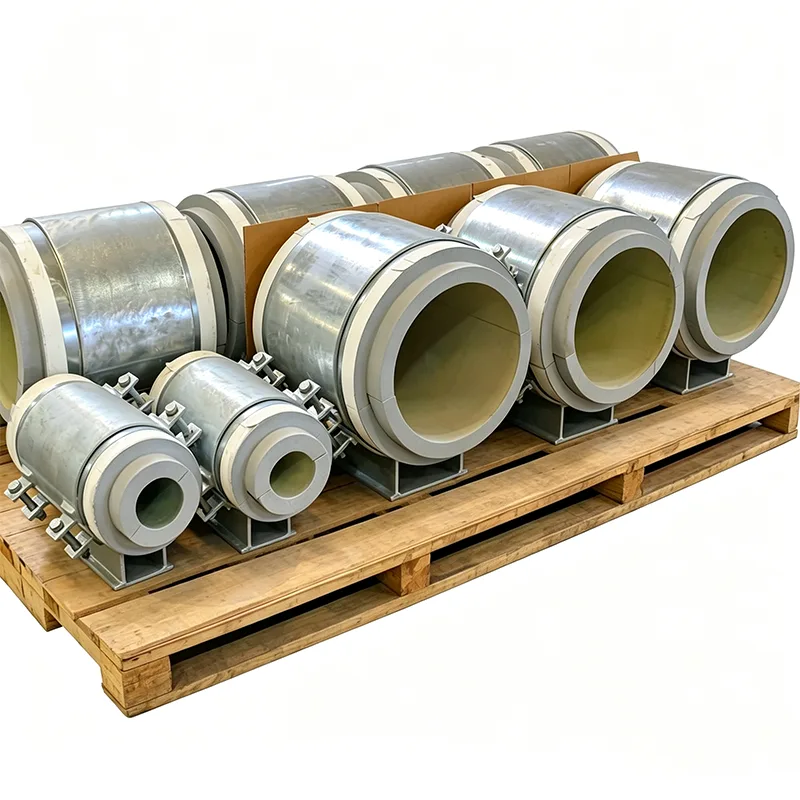

石油およびガス用の事前断熱パイプサポート

石油やガスでは、断熱されていないパイプサポートは熱損失以上のものを生み出します。ワックスの堆積、ハイドレートの形成、CUI の危険性があります。揚州天順の石油およびガス用の事前断熱パイプサポートは、HIC テスト済みのスチール、耐火断熱材、および工場で統合された防湿層を備えたコールドブリッジを排除します。見積もりをリクエストしたり、サービス要件について話し合ったり、完全な文書を添えて注文したりできます。

お問い合わせを送信

製品説明

石油とガスのパイプラインは製品だけを移動させるだけではありません。流動点以上に留まらなければならないワックスを含みやすい原油、コールドスポットで腐食性ハイドレートを形成する可能性がある湿ったガス、急速な温度変動を繰り返す高圧凝縮水を移動させます。これらのサービスでは、断熱されていないパイプサポートはエネルギー漏れを引き起こすだけでなく、プロセスの安全性のリスクと腐食の開始点となります。適切に事前に断熱されたサポートはコールドブリッジを排除し、防湿エンベロープを統合し、荷重テスト済みの 1 つのアセンブリとして現場に到着します。現場で製造される断熱材はありません。推測は不要です。

揚州天順は、2012 年以来、上流、中流、下流の石油・ガスプロジェクトに事前断熱サポートを提供してきました。当社のアセンブリは現在、45 か国以上の砂漠生産マニホールド、海洋プラットフォームライザー、製油所の蒸気トレースラインで稼働しています。当社は、石油とガスの配管を際立たせる特有の課題、つまり酸性サービス材料、ジェット火災の生存性、炭化水素が浸入しても劣化しない断熱材などに対処するためにこれらの配管を製造しています。

酸っぱい腐食環境向けに選択された材料

石油およびガス施設では、支持鋼が H₂S、塩化物、塩分を含んだ空気にさらされる可能性があり、場合によっては 3 つすべてが同時にさらされることがあります。私たちは素材選びにリスクを負いません。サワーサービス用途では、NACE TM0284 に従って HIC テスト (水素誘起亀裂) が行われた炭素鋼プレートとセクションを調達し、完成したサポートは NACE MR0175 / ISO 15156 に完全準拠して供給できます。塩化物が主な懸念事項であるオフショア上面、沿岸ターミナルでは、サポート本体と A4-80 ボルト締めに 316L ステンレス鋼を使用し、電気腐食のリスク。

断熱ブロック自体は独立気泡であり、炭化水素の吸収を防ぎます。原油、コンデンセート、または燃料油を輸送するラインでは、油を吸い上げて熱性能を損なう連続気泡材料の使用は避けます。セルラーガラスと高密度 PIR が当社のデフォルトの選択肢であり、予想される流出暴露に対する化学的適合性がテストされています。

プロセスが必要な場所に熱を保つ

石油およびガス用の事前断熱パイプサポートは常に蒸気温度で動作するとは限りませんが、内容物の流れを維持するために加熱またはトレースされることがよくあります。熱を一点で逃がす支持体は局所的な冷却を引き起こし、ワックスの堆積、水和物の形成、または粘度の増加を引き起こす可能性があります。当社の事前断熱サポートは、特定の設計温度に合わせて選択された耐荷重断熱ブロックを使用します。

氷点下～85°C: ガス処理コールドボックス、LPG 貯蔵、冷水からガス脱水装置への高密度 PIR。

最大 140°C: 追跡原油ラインおよび高温油システム向けの高温定格を備えた PIR。

最高 400°C: スチームトレースアスファルトライン、サーマルオイルヒーター、製油所プロセス配管用のケイ酸カルシウム。

ブロックの厚さはパイプの断熱仕様と正確に一致しており、圧縮強度は水圧試験の全荷重に対してチェックされます。試運転中にブロックが潰れてしまうと何も断熱できないからです。

時間を稼ぐ防火

海上プラットフォームやガスプラントでは、火災時にサポートアセンブリが崩壊するとパイプからの拘束がなくなり、破裂や拡大につながる可能性があります。当社は、事前断熱サポートに受動的防火機能を直接組み込むことができます。膨張性マットまたは吸熱性マットが鋼製ベースとクラッディングの下の側壁に接着されており、アセンブリはジェット火災 (ISO 22899) またはセルロース火災 (ISO 834) にさらされても、定められた期間耐荷重の完全性を維持することが認定されています。これにより、サポートが単なるエネルギー節約コンポーネントではなく、安全システムの一部になります。

工場で統合された蒸気バリアにより、現場の CUI リスクを排除

断熱材下の腐食は、多くの石油およびガスプラントにおいて最も高価な検査および修理項目です。ほとんどの場合、防湿層が手作業で切断されテープで密封されるサポート貫通部から始まりますが、数夏後には粘着力が失われます。当社のサポートには、サポート本体に工場で溶接された連続金属シールカラーが付属しています。現場作業員はパイプ断熱ジャケットをこのカラーに直接塗布し、指定された接着剤または圧縮バンドでシールします。その結果、外側から目視検査できる防湿性の移行部が完成しましたが、それが開くのは 2 年後です。

あらゆる監査人向けに準備が整った文書

当社が石油およびガスプロジェクトに供給する石油およびガス用のすべての事前断熱パイプサポートには次のものが含まれます。

サワーサービスが指定されている HIC テスト結果を含む EN 10204 タイプ 3.1 の材料証明書。

圧縮強度、熱伝導率、耐火性を記載した断熱ブロックのデータシート。

NDT は、要求に応じて PT/MT および X 線撮影を含むあらゆる溶接についてレポートします。

最終寸法検査および荷重試験証明書。

該当する場合は、EU 305/2011 に基づく CE マーキングおよび性能宣言。

典型的な石油およびガスの用途

坑口製造マニホールドと収集ライン (陸上および海上)

ガス脱水・酸性ガス除去装置

LPG および NGL の貯蔵および移送配管

製油所プロセスユニット: 原油蒸留、水素化分解、改質

アスファルトおよび重油加熱ライン

オフショアプラットフォームのトップサイドとFPSOプロセスモジュール

石油およびガスの事前断熱サポートに天順が選ばれる理由

当社は、石油およびガスのサポート仕様には、材料要件、NACE 準拠条項、防火要件が多く含まれていることを理解しています。当社のエンジニアは、単一の図面を作成する前に、これらの仕様を 1 行ずつ読み取ります。当社はパイプクラス、断熱規格、構造荷重を相互参照して、すべての項目をチェックした単一のアセンブリを提供できます。また、それを証明する文書で裏付けられています。当社のクライアントの 70% 以上が次のプロジェクトに戻ってきます。これが当社が提供できる最も強力な証拠です。
