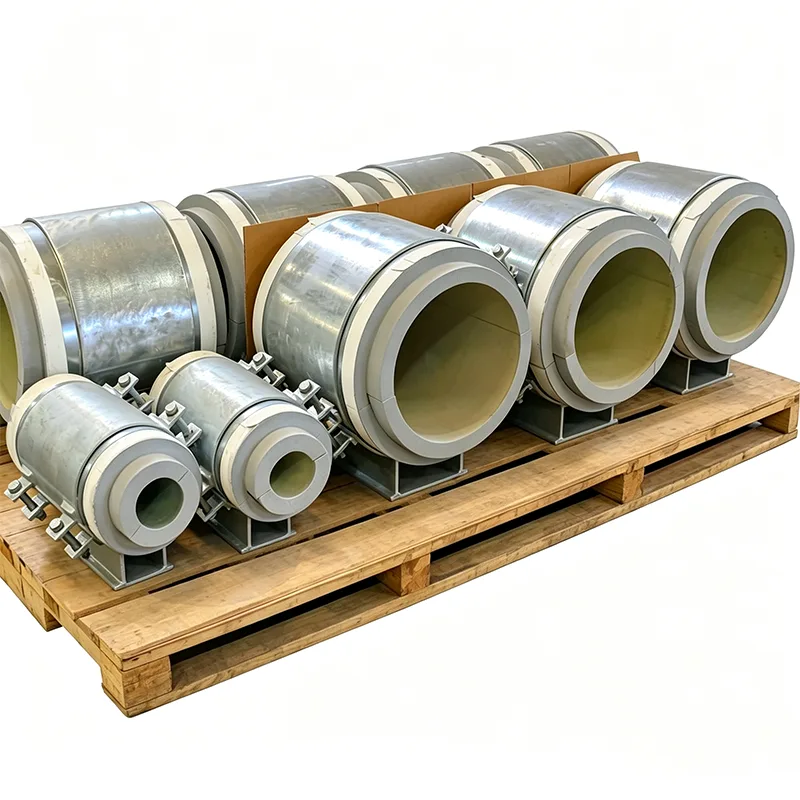

断熱済みパイプスライドサポート

温度変化によって膨張および収縮するパイプは、その支持部分で移動する必要があります。断熱を維持する必要があるパイプには、壊れない熱エンベロープが必要です。同じ支持点で両方の要件を満たすには、通常、別個のスライド プレートを設置し、現場でその周囲の断熱材を切断することを意味します。この手順では、位置ずれ、圧縮された断熱材、および信頼性の低いベーパー シールの余地が残ります。事前断熱パイプ スライド サポートは、スライド機構と断熱ブロックを工場で組み立てられた単一のユニットに統合し、パイプと隣接する断熱材を受け入れる準備ができた状態で現場に到着することで、この問題を解決します。

当社は 2012 年以来、揚州工場でこれらの統合スライド サポートを、45 か国以上の蒸気ライン、冷水ネットワーク、極低温移送パイプ向けに製造してきました。各アセンブリは、パイプが自由に動き、断熱材が損傷を受けず、支持鋼材が安全な温度に保たれるように設計されています。

スライド機能と断熱機能の連携

サポートボディには、パイプの荷重をサドルからベースプレートに伝達する剛性の高い高密度の断熱ブロックが含まれています。負荷経路を通じて金属が金属に接触することはありません。絶縁体自体が熱遮断として機能します。絶縁ブロックの下には、製造中に低摩擦のスライド ペアが正確に配置されます。

上部のスライド部品は、絶縁ブロックの下側または中間の荷重分散プレートに接着された研磨されたステンレス鋼シートです。

下部の摺動コンポーネントは、鋼製ベース プレートの上部に固定された PTFE またはグラファイト含浸パッドです。

スライドインターフェース全体はサポートボディ内に密閉されており、時間の経過とともに摩擦が増加したり腐食を引き起こす可能性のある建設粉塵、風で吹き飛ばされた砂、湿気から保護されています。

スライド表面積と移動長はパイプ応力解析データから計算されます。予想される最大変位を超えて十分なマージンを追加するため、異常な過渡状態であってもサポートが設計範囲を超えることはありません。

動作温度で機能する絶縁

断熱ブロックの材料は、万能の在庫から選択されるのではなく、ラインの特定の熱条件に合わせて選択されます。当社の標準的な材料オプションには次のものがあります。

高密度 PIR (ポリイソシアヌレート): 冷水、ブライン、および -50°C までの冷水サービス向け。

セルラーガラス: 湿気不透過性が重要な -196°C までの極低温用途向け。

ケイ酸カルシウム: 650℃までの蒸気、高温油、プロセスライン用。

パーライトベースまたは微多孔質ボード: 極端な温度で非常に低い熱伝導率が必要な用途向け。

すべてのブロックは、プロジェクトに指定されたパイプの直径と断熱材の厚さに一致するように機械加工されます。その圧縮強度は、作動重量だけでなく、完全な水圧試験荷重に対して検証され、試運転中の潰れを防ぎます。

中断されない蒸気バリア

金属シュー本体は、一体化されたシールフランジを備えて製造されています。現場作業員がパイプの断熱材と外側被覆材を取り付けるとき、蒸気バリアをこのフランジに直接持ってきて、接着剤またはテープでシールします。その結果、サポート位置をまっすぐに通過する連続した検査可能なエンベロープが得られます。隙間や手で切ったパッチはなく、現場で塗布されたマスチックのみに依存することもありません。

文書化と信頼性

すべての断熱済みスライド サポートには、完全なドキュメント セットが付属しています。

すべてのスチール部品に対する EN 10204 タイプ 3.1 証明書。

設計温度での熱伝導率と圧縮強度の値を記載した断熱材のデータシート。

スライドプレートの摩擦係数証明書は実験室試験によって検証されています。

移動範囲、ブロックの厚さ、ベースプレートの寸法を確認する寸法レポート。

一般的なアプリケーション

発電所や産業施設の蒸気および凝縮水のパイプラック。

長い直線上にスライド サポートが配置されている冷水および地域冷却ライン。

熱収縮により信頼性の高い低摩擦の滑り面が求められる極低温パイプ ギャラリー。

現場で組み立てられたスライド プレートを使用する断熱配管システムでは、断熱材の設置が遅くなり、検査が困難になります。

なぜ天順なのか？

数回の熱サイクル後に断熱材が固着したり潰れたりするスライド サポートはスライド サポートではありません。将来の修理依頼になります。当社の工場統合型アプローチにより、現場での組み立てのばらつきが排除され、滑り面の位置が調整され、断熱ブロックが完全にサポートされ、現場チームが防湿層をきれいに施工できることが保証されます。アイソメトリックスから始まる 70% 以上のリピート ビジネスおよびエンジニアリング サポートにより、最初の加熱から最後まで予測どおりに動作する製品をお届けします。

よくある質問

Q: 摺動面が磨耗した場合、交換できますか?

A: スライド表面は工場アセンブリ内に封入されて接着されているため、現場での交換は現実的ではありません。当社が使用する素材は、設計荷重下で数十年間の動作に耐えられると評価されており、注文ごとに摩擦試験データを提供します。

Q: どの温度範囲がカバーされますか?

A: -196°C (気泡ガラス) ～ +650°C (ケイ酸カルシウム)。特殊材料を使用すれば、より高い温度にも対応できます。当社のエンジニアリング チームにお問い合わせください。

Q: スライド動作による絶縁ブロックのせん断を防ぐにはどうすればよいですか?

A: スライド面は絶縁ブロックの下にあり、剛性の荷重分散プレートが 2 つを分離しています。断熱材は圧縮荷重のみを受けます。滑り力は金属表面間で直接伝達されます。

Q: パイプを横方向にガイドするスライド サポートも入手できますか?

A: はい。一体型のガイドプレートを支持体に追加することで、横方向の変位を抑制しながら軸方向の移動を可能にすることができます。
