産業用パイプラインの位置決めと構造の安定化のための信頼性の高いパイプサポート

で天順, 当社は創業以来 14 年間にわたりパイプサポートを製造してきました。スプリング サポートのような可動部品はないかもしれませんが、多くの点で、剛性パイプ サポートの方が大きな責任を負います。スプリングユニットは数ミリメートルの移動のずれに対処でき、それでも機能します。パイプサポートが小さかったり、溶接が不十分だったり、間違った材料で指定されていたりすると、突然故障する可能性があり、故障するとパイプも一緒に故障してしまいます。だからこそ、私たちはすべてのパイプ サポートの注文を、より複雑なパイプ サポートの注文と同様の注意を払って扱います。コンスタントスプリングサポートそして可変スプリングユニット。

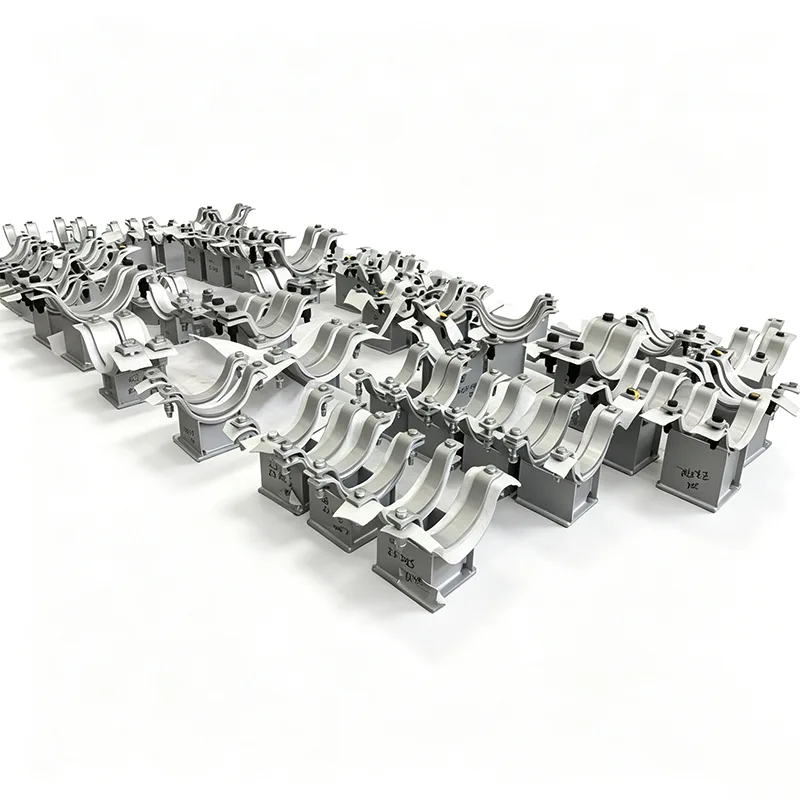

パイプ サポートの仕事は説明するのは簡単ですが、毎回正しく行うのは困難です。つまり、パイプを所定の位置に保持し、その重量を支え、配管仕様の要求に応じてパイプをガイドまたは固定します。当社は、基本的なビーム取り付けパイプクランプや T ポストまで、幅広い製品を製造しています。パイプシューズカスタム設計のスライドプレートと頑丈なトラニオンサポートまで。これらは私たちにとって既製のカタログ部品ではありません。お客様のパイプサイズ、断熱材の厚さ、荷重データ、設置環境に合わせて構築します。

パイプサポートがより大きなサポートの全体像にどのように適合するか

パイプ ラックを下ってみると、自重を受け止めて横方向の動きをガイドする剛性パイプ サポート、必要に応じて垂直移動を吸収するスプリング ハンガーまたは可変スプリング サポートなど、さまざまなものが混在していることがわかります。どちらか一方がなければもう一方は機能しません。間違った場所でパイプサポートが硬すぎると、応力がフランジや容器のノズルに直接伝わる可能性があります。だからこそ、弊社のエンジニアは、お客様からのお問い合わせの際に、常に完全なサポート スキームを検討しています。また、コールド ライン用の事前断熱パイプ サポートや、軸方向の動きの制御が必要な長い直線用のガイド付きシューを躊躇せず提案する理由もここにあります。

当社が在庫し使用している材料と仕上げ

当社では、炭素鋼、ステンレス鋼、合金鋼の板、パイプ、構造部分を幅広く在庫しており、パイプサポートの製作を迅速に対応できます。以下の表は、私たちが最も頻繁に使用する材料をリストしたものです。

すべての構造溶接は認定された溶接工によって行われ、工場から出荷される前にすべてのサポートの目視検査と寸法検査を行います。プロジェクトで特定の溶接に NDT (PT、MT、または UT) が必要な場合は、それを範囲に含めることができます。

当社のパイプサポートを管理する規格

私たちは毎日、次の国際規範に従って働いています。

ANSI/MSS SP‑58 – パイプサポートとハンガー

ASME B31.3 および B31.1 – プロセスおよび電力配管

ASME セクション IX – 溶接資格

EN 1090 – 構造用鋼 (CE マーキングが必要な場合)

GB/T 17116 – 中国国家規格

当社の ISO 9001:2015 システムは製造チェーン全体をカバーしており、原材料の鋼材の熱番号から最終サポートアセンブリのタグに至るまで材料のトレーサビリティが維持されます。

よくある質問

Q1: 当社の既存のパイプサポート標準図と一致させることはできますか?

はい、ほとんどの注文はこの方法で届きます。標準サポート図面、アイソメ図、またはマークアップされたパイプ サポート スケジュールをお送りいただければ、その正確な寸法に合わせて製造いたします。私たちは定期的に EPC 標準ライブラリを使用しています。

Q2: パイプシューとパイプサポートの違いは何ですか?

日常会話では、人々はこの用語を同じ意味で使用することがよくあります。厳密に言うと、パイプシューは特定のタイプのパイプサポートであり、パイプの底部に溶接されて構造用鋼からパイプを持ち上げる鋼製の形材です。パイプ サポートは、シュー、クランプ、ガイド、トラニオン、ハンガー ロッド アセンブリを含むより広範なグループです。当社はパイプシューと完全なパイプサポートアセンブリの両方を製造しています。

Q3: 絶縁されたラインまたはコールドラインはどのように処理しますか?

高温断熱ラインの場合は、断熱材をクリアするためにシューの高さを高くします。低温または極低温ラインの場合、当社は冷気の伝達と結露を防ぐためにシューに接着された硬質フォームブロックを備えた事前断熱パイプサポートを提供します。断熱材の厚さと素材を教えてください。それに応じて靴をデザインします。

Q4: パイプサポートのバッチのリードタイムはどれくらいですか?

標準炭素鋼サポート: 量に応じて 15 ～ 25 日。ステンレス鋼または大規模で複雑なアセンブリ: 25 ～ 35 日。プロジェクトスケジュールに関連した大量注文の場合は、建設順序に合わせて段階的に納品することができます。

Q5: 構造用埋め込みプレートと T ポストも供給しますか?

あなたのプロジェクトで必要であれば、可能です。通常、パイプサポートはパイプと構造の間のインターフェースです。埋め込みプレート、ベース プレート、または T ポスト スチールも必要な場合は、すべてをまとめてパッケージ化できるため、現場での物流が簡素化されます。

テストと品質チェック

パイプサポートには可動部品がない場合がありますが、当社では構造化された品質管理プロセスを実行しています。

工場証明書に対する入荷材料の検証

切断・穴あけ後の寸法チェック

溶接前のはめ合い検査

溶接の目視検査、および指定された場合は追加の NDT

完成したアセンブリの寸法と角度のチェック

表面仕上げおよび塗装検査

すべての出荷には、タグ番号ごとに各サポートをリストした納品書が同梱されているため、サイト チームは推測に頼ることなく部品をアイソメ図と照合できます。

私たちが毎日行うカスタマイズ

完全な標準部品として工場から出荷されるパイプ サポートはほとんどありません。一般的なカスタマイズには次のようなものがあります。

厚い断熱材または耐火性を実現するために靴の高さを延長

低摩擦のスライドを実現する PTFE パッドを備えた調整可能なスライド ベース

海洋および沿岸設備用のステンレス鋼ハードウェア

特別な定格荷重 — 直径 40 インチのパイプを運ぶ大口径ライン用のパイプ サポートを構築しました

往復コンプレッサー配管用のネオプレンライニング付き防振クランプ

炉および改質器ライン用の高温合金サポート

カタログに記載されている内容に限定されるわけではありません。ご要望をお送りいただければ、必要なものを正確に製造いたします。

製造現場からの実践メモ

私たちが長年にわたってピックアップしてきた、役に立つかもしれないいくつかのこと:

パイプの水圧試験を行う場合は、パイプサポートが浸水重量に合わせて設計されていることを確認してください。サポート障害の多くは、運用中ではなくテスト中に発生します。

長いパイプラックでは、過剰なガイドを避けてください。軸方向の動きのための余地を残しておきます。既知の摩擦係数を持つスライド プレートをシューの設計に組み込んで、反力荷重をパイプの応力制限内に保つことができます。

パイプサポートが火にさらされる場合は、耐火コーティングまたは必要な耐火期間内に崩壊しない設計を指定してください。現実的な選択肢についてアドバイスさせていただきます。

ステンレス鋼パイプの場合は、接触点での電気腐食を避けるために、常にステンレス鋼のサポート コンポーネント、または少なくとも非金属ライナー (PTFE またはネオプレン) を使用してください。

パイプサポートに天順を選ぶ理由

私たちは倉庫から部品を取り出す販売業者ではありません。当社は、鋼材の切断、アセンブリの溶接、接触面の機械加工、コーティングの塗布を行って、お客様の現場または混載業者に直接出荷する工場です。私たちのチームは、現場でパイプサポートの故障を十分に見てきたので、製造中に少し特別な注意を払うことが、将来的に大きな違いを生むことを知っています。

20 個の単純な溶接シューが必要な場合でも、スライド プレートを備えた 200 個の複雑なガイド付きサポートが必要な場合でも、鋼材の切断を開始する前に、工場直販価格、現実的な納期スケジュール、および承認を得るための一連の製造図面を提供します。当社のビジネスの 70% 以上は、一度注文した後は他のサプライヤーの評価を気にすることのなかった顧客からのものです。

次のプロジェクトでパイプ サポート、パイプ シュー、または事前断熱パイプ サポートが必要な場合は、サポート リストまたは標準図面をお送りください。通常 24 時間以内に詳細な見積もりを返信します。いつものように、揚州にある当社の工場を訪問して、当社がどのように物を組み立てているかをご覧ください。
