Yangzhou Tianshun Pipeline Technology Co., Ltd. は 2012 年に設立され、HG/T 20644 可変スプリング サポートおよびハンガー規格に厳密に従ってあらゆる製品を製造しています。タイプ F 可変スプリング サポートは、パイプラインの下部サポート用に特別に設計された、標準シリーズのベース タイプのサポート製品です。これは、電力、石油化学、冶金、その他の産業における小および中排気量のパイプライン システムで広く使用されており、エンジニアリングにおいて最も広く使用されている可変ばねモデルの 1 つです。
| 可変スプリングハンガースペック表 | 例 |
| ハンガーの種類/構成 | タイプA、B、C、D、E、F、G |
| スプリングサイズ/番手 | No.0～No.22 |
| 移動範囲 | 30mm、60mm、90mm、120mm 180mm |
| 動作荷重 | 0.2kN～400kN |
| 設置負荷（低温負荷） | kN/kgf |
| 動作負荷（高温負荷） | kN/kgf |
| 移動方向 | 上向き / 下向き |
| 変動性 (%) | ≤ 25% (標準) |
| 表面処理 | 溶融亜鉛めっき/塗装 |
| ハウジング材質 | 炭素鋼(Q235/Q355) |

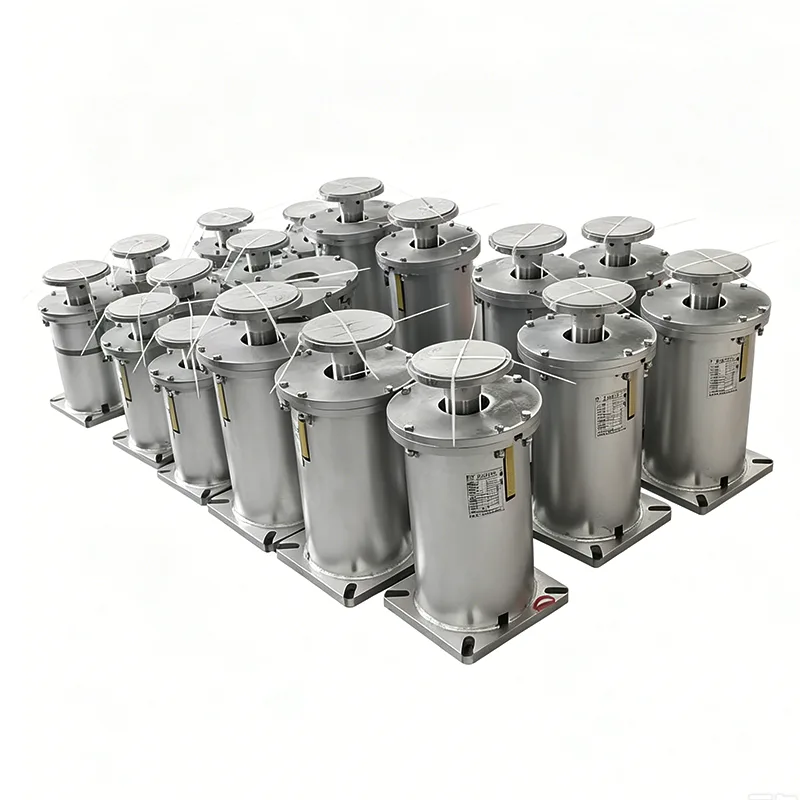

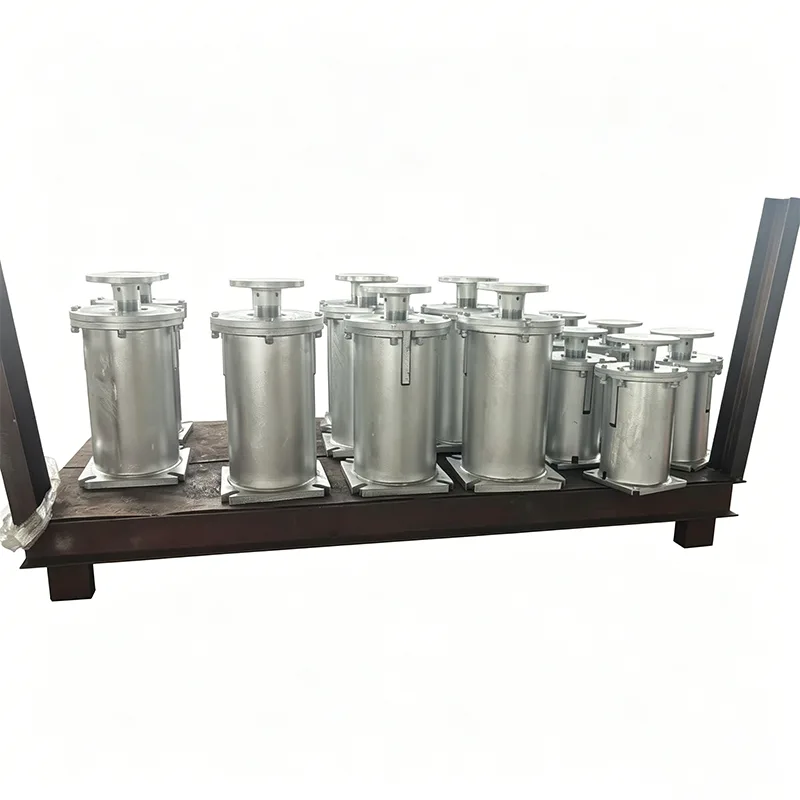

タイプF可変スプリングサポートは縦型ボックス構造を採用しており、以下の部品で構成されています。
▶ ベースプレート: 幅広のサポートベースプレート、基礎に接続されています。
▶ スプリングシリンダー: 内蔵の円筒状螺旋圧縮スプリング
▶ トッププレート: ロードプレート、パイプサポートに接続
▶ 変位インジケータプレート: コールドおよびホット状態の位置をマーク
▶ ロックボルト: 輸送および設置中にロックされます。
▶ 高さ調整ボルト：現場での荷重の微調整
HG/T 20644規格に完全準拠し、他メーカーの製品と互換性あり
設計機関の選定に便利な標準化された荷重・変位シリーズ
設置寸法を統一し、技術調達に便利
スプリングは設計荷重に従って事前圧縮され、冷間状態の位置でロックされます
現場での設置後、ロックボルトを取り外すだけで使用可能になります。
現場でのスプリングの圧縮調整が不要
縦型デザイン、小さな床面積
全高200～400mm、スペースに制約のある用途に最適
低重心で安定性が良い
スプリングアセンブリを引き出して個別に交換可能
検査時に明確な変位表示
摩耗部品がなく、メンテナンスフリーの設計
|
変位シリーズ |
負荷範囲 |
ばね番号 |
剛性範囲 |
身長 |
ベースプレートのサイズ |
|
変位30mm |
0.2kN～22kN |
00～22 |
0.07～7.3kN/mm |
215mm |
170×120mm |
|
変位60mm |
0.2kN～42kN |
00～42 |
0.03～7.0kN/mm |
265mm |
170×120mm |
|
変位90mm |
0.5kN～65kN |
01～65 |
0.06～7.2kN/mm |
315mm |
215×160mm |
|
変位120mm |
0.5kN～90kN |
01～90 |
0.04～7.5kN/mm |
365mm |
215×160mm |
実施規格: HG/T 20644-2024荷重変化率: ≤25% (標準要件)スプリング材質: 50CrVA バネ鋼シェル材質: Q235B防食処理: サンドブラスト防錆 + エポキシジンクリッチプライマー + トップコート

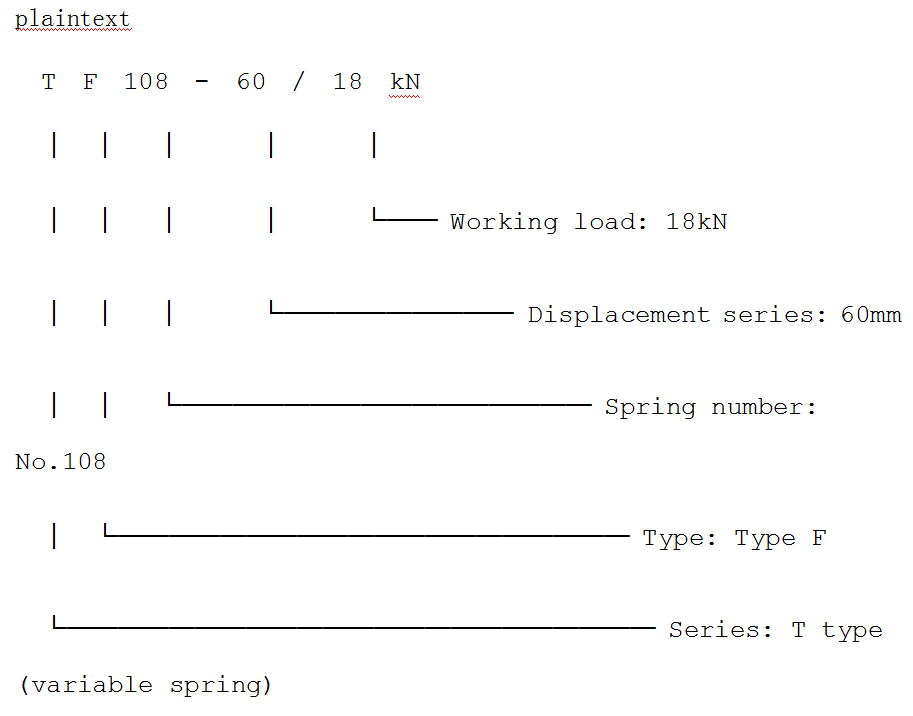

Type F 可変バネサポートの標準モデルのコーディング例:
▶ パイプライン使用荷重 (kN)
▶ パイプラインの垂直熱変位 (mm)
▶ 変位方向（上向き/下向き）
▶ 環境腐食グレード
当社の専門チームは、お客様から提供されたパイプライン パラメーターに基づいて、正確なタイプ F 製品モデルを直接提供できます。
▶ パイプライン使用荷重: 15kN
▶ パイプラインの上向き熱変位: 40mm
1.変位シリーズの決定: 変位40mm、60mmシリーズを選択(予備マージン)
2.高温状態荷重の計算: 上方への変位、バネの解放、荷重の減少
3. スプリング剛性表を確認します。スプリング No.106、剛性 0.25kN/mm を選択します。
4.荷重変化の計算：40mm × 0.25kN/mm = 10kN変化
5.変化率を確認します: 10kN / 15kN = 6.7% ≤ 25%、要件を満たしています。
タイプ F 可変スプリング サポートの選択は複雑に見えますが、実際には規格に従っています。無料の選択サービスを提供します。パイプライン パラメーターを指定するだけで、正確なモデルが提供されます。
|
アプリケーションシナリオ |
作業条件の特徴 |
タイプFを選ぶ理由 |
|
パイプ ギャラリーの最下層パイプライン |
最下層のパイプライン、その上にリフティングポイントなし |
パイプギャラリーの床から上向きにサポート |
|
機器プラットフォーム上のパイプライン |
鉄骨構造のプラットフォーム上に配置 |
プラットフォームのスチール製の梁に直接置きます |
|
ポンプの入口および出口のパイプライン |
変位≤50mm、安定した荷重 |
スタンダードモデル、低価格 |
|
循環水パイプライン |
常温、小変位 |
可変スプリングは要件を完全に満たします |
|
圧縮空気パイプライン |
圧力が安定し、温度変化が少ない |
コストパフォーマンスに優れたタイプF |
|
補助蒸気パイプライン |
中温、変位≤50mm |
可変スプリングが要件を満たします |
|
化学溶剤パイプライン |
常温、大きな温度変動がないこと |
標準タイプ F はユニバーサルです |
特別なスプリング検査: 各スプリングの 100% 荷重テスト、剛性曲線を記録
予圧縮設定: 注文要件に従って低温状態の位置まで正確に圧縮、ロック
変位表示校正：表示板位置精度±1mm
防食処理：Sa2.5グレードサンドブラスト、膜厚≧80μm
外観検査：溶接部、寸法、マーキングの総合検査
在庫状況：共通モデル（TF030～TF120、排気量30/60/90）在庫あり
短納期: 在庫品の注文は 3 日以内に発送され、カスタム注文は 7 ～ 10 日以内に発送されます。
バルク価格: エンジニアリング一括調達の段階的価格
完全なドキュメント: 製品の各バッチには、認定証明書、スプリングテストレポート、取り付け説明書が付属しています。
自由な選択: 正確なモデルを保証するために専門のエンジニアが選択計算を提供します
図面提供：設計に協力するための標準設置寸法図を提供します。
テクニカルサポート: 設置、試運転、使用に関するさまざまな質問に回答します。
品質保証：2年間の製品保証、人的損害以外の場合は無料交換
緊急対応：現場の問題を24時間以内に解決します。
予備部品: 純正スプリングアセンブリ、ボルト、その他の摩耗部品
タイプ F 可変スプリング サポートは、化学業界の標準的な一般製品であり、エンジニアリング分野でも最も広く使用されている可変スプリング モデルです。当社は 14 年間、安定した製品品質とタイムリーな納期を実現する標準量産に注力し、世界 40 か国以上でエンジニアリング プロジェクトにサービスを提供してきました。標準のタイプFを選択し、信頼性と利便性を選択してください。
