パイプラインの可変スプリングサポートは産業用配管の安定性と信頼性をどのように向上させることができるか

パイプラインの可変スプリングのサポートは、熱膨張、収縮、振動、または動作条件の変化によって引き起こされる垂直方向の動きを経験する産業用配管システムにとって不可欠なコンポーネントです。天順は、パイプラインの負荷のバランスを取り、制御された変位に対応し、発電所、石油化学施設、石油およびガスシステム、水処理プロジェクトなどの要求の厳しい用途で接続された機器の保護を支援するように設計された、標準化およびカスタマイズされたスプリングサポートソリューションを製造しています。

適切に設計されたパイプサポートシステムは、パイプラインの静的重量を支える以上の役割を果たさなければなりません。工業用配管は温度や動作条件の変化に伴って移動する可能性があり、サポート、機器のノズル、バルブ、フランジ、構造接続部に追加の力が発生します。パイプライン用可変スプリング サポートは、スプリングの弾性特性を利用して、垂直方向の動きを制御しながら継続的なサポートを提供します。この記事では、その動作原理、主要コンポーネント、技術仕様、用途、選択要素、製造上の考慮事項について説明し、エンジニアや産業バイヤーが可変スプリング サポートが適切なソリューションである場合を理解するのに役立ちます。

目次

1. パイプラインの可変スプリング サポートとは何ですか?
2. なぜ可変スプリングサポートが必要なのでしょうか?
3. 可変スプリングサポートはどのように機能しますか?
4. 主要な技術仕様は何ですか?
5. 主なコンポーネントは何ですか?
6. 主な利点は何ですか?
7. 可変スプリングサポートはどこで使用されますか?
8. 適切なスプリング サポートを選択するにはどうすればよいですか?
9. 製造品質が重要なのはなぜですか?
10. 他のパイプサポートとどう違うのですか？
11. よくある質問
12. 結論

パイプラインの可変スプリング サポートとは何ですか?

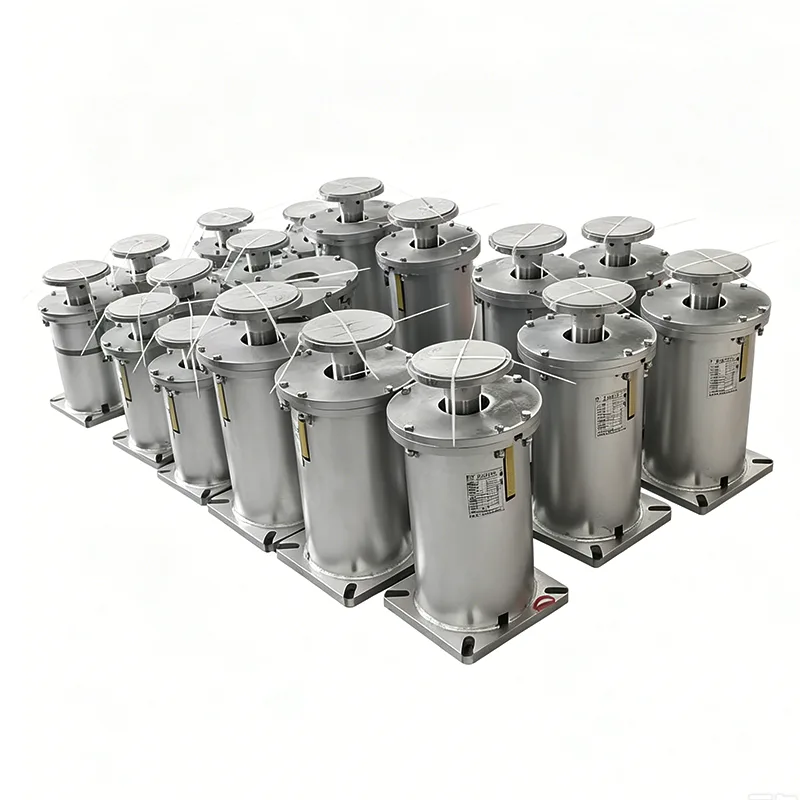

パイプライン用可変スプリング サポートは、垂直方向の変位に対応しながら配管の重量を支えるように設計された弾性のある機械的サポートです。パイプラインの動きを完全に制限するのではなく、スプリング機構を使用して、スプリングのたわみに応じて変化する支持力を提供します。

この設計は、温度変動にさらされる産業用パイプラインに特に役立ちます。たとえば、蒸気パイプラインは、運転中に加熱され、停止後に収縮するため、垂直に移動することがあります。剛性の高いサポートはこの動きを制限し、配管システムに不要な力を伝達する可能性があります。可変スプリングサポートにより、必要な荷重を継続しながら制御された柔軟性が提供されます。

天順 は 2012 年以来パイプライン サポート製品を製造しており、世界中の産業プロジェクトに 800,000 セット以上を供給していると報告しています。可変スプリング サポート範囲には、複数の構成、耐荷重、移動オプション、さまざまなエンジニアリング要件に合わせたカスタマイズされたソリューションが含まれます。

なぜ可変スプリングサポートが必要なのでしょうか?

パイプライン エンジニアリングには、構造サポートと制御された動きのバランスが含まれます。パイプラインは、動作中に位置が変化したときに過度の二次応力を生じさせることなく、適切にサポートされた状態を維持する必要があります。

• 熱の動き:加熱と冷却によって引き起こされる制御された垂直方向の変位に対応します。
• 負荷分散:パイプと関連コンポーネントの継続的なサポートを維持します。
• ストレス管理:接続された機器に伝わる過剰な力を軽減します。
• 振動制御:配管システムを操作するための弾性支持機構を提供します。
• 機器の保護:傷つきやすいノズル、フランジ、接続部付近の不要な負荷を軽減します。
• エンジニアリングの柔軟性:設置条件に応じてさまざまな構成を選択できます。

正しい選択は、パイプの直径だけではなく、実際のエンジニアリングパラメータに基づいて行う必要があります。パイプラインの重量、動作温度、垂直変位、設置位置、利用可能な構造スペースはすべてサポートの選択に影響します。

可変スプリングサポートはどのように機能しますか?

基本的な動作原理は、バネの弾性挙動に基づいています。パイプラインが垂直に移動すると、バネがたわみ、それに応じて支持力が変化します。これにより、サポートは荷重を支え続けながらパイプラインの動きに追従することができます。

支持されているパイプラインが下方に移動すると、バネはさらに圧縮され、支持力が増加します。パイプラインが上方に移動すると、ばねの圧縮が減少し、支持力が減少します。結果として生じる負荷変動は、設計された動作範囲内に制御されます。

この特性により、可変スプリング サポートは、垂直方向の熱移動が予想されるが、ある程度の荷重変動は許容されるシステムに適しています。広い移動範囲にわたって極めて低い支持力の変動が必要な用途では、エンジニアは代わりに一定のスプリングサポートを検討する場合があります。

主要な技術仕様は何ですか?

技術仕様は実際の配管設計と一致する必要があります。 Tianshun は、さまざまな産業上の動作条件をカバーすることを目的とした複数の構成を提供しています。

動作条件はプロジェクトごとに異なるため、これらの値はプロジェクト固有の工学計算の代わりとしてではなく、選択の参考として扱う必要があります。

主なコンポーネントは何ですか?

可変スプリング サポートは通常、いくつかの機械コンポーネントを 1 つの制御されたサポート アセンブリに組み合わせます。各部品は確実な動作と設置に貢献します。

• つる巻きバネ:支持力を生成する主な弾性要素。
• 上部および下部接続プレート:サポートをパイプライン アセンブリおよび構造要素に接続します。
• 負荷インジケーター:スプリングの位置、荷重、または変位に関する情報を提供します。
• ロック装置:輸送、設置、試運転中にスプリングを固定するのに役立ちます。
• 保護ハウジング:ばね機構をほこり、雨水、環境汚染物質から保護します。

要求の厳しい産業プロジェクトの場合、コンポーネントの選択では、動作温度、腐食への曝露、負荷条件、メンテナンス要件、設置環境を考慮する必要があります。

主な利点は何ですか?

パイプライン用可変スプリング サポートの主な利点は、荷重サポートと制御された垂直方向の動きを組み合わせることができることです。これにより、熱的に活動的な多くの配管システムにとって実用的な選択肢となります。

1. 制御された熱変位:スプリング機構はパイプラインを完全に拘束することなく、パイプの垂直方向の動きに追従します。
2. 予測可能な負荷変動:支持力は設計範囲内のバネのたわみに応じて変化します。
3. 幅広い仕様の選択:さまざまなスプリング サイズと移動範囲により、エンジニアはサポート能力をプロジェクトの要件に合わせることができます。
4. 柔軟な設置:複数のサポート構成により、さまざまな構造配置に対応できます。
5. メンテナンスの利便性:モジュール式コンポーネントにより、検査、交換、保守が簡素化されます。
6. カスタマイズ:非標準プロジェクトでは、特別な荷重、変位、材料、または寸法要件が考慮されることがあります。

可変スプリングサポートはどこで使用されますか?

可変スプリングサポートは、通常の動作中に垂直方向の動きが発生する産業用配管システムで一般的に考慮されています。典型的なアプリケーションには次のようなものがあります。

• 火力発電所の蒸気および給水パイプライン
• 凝縮水および補助配管システム
• 石油化学プロセスのパイプライン
• 熱交換器接続配管
• 石油およびガス輸送システム
• 天然ガス圧縮機ステーションとバルブチャンバー
• セントラルヒーティングネットワーク
• 上下水処理施設
• 船上および海上の配管システム

たとえば、高温のプロセス ラインでは、加熱と冷却が繰り返されるとパイプの高さが変化する可能性があります。適切に選択されたスプリング サポートは、動作サイクル全体を通じてパイプラインのサポートを維持しながら、この動きに対応できます。

適切なスプリング サポートを選択するにはどうすればよいですか?

正しい選択は、正確なプロジェクト データから始まります。公称パイプサイズのみに基づいてスプリングサポートを購入すると、耐荷重や移動範囲が不適切になる可能性があります。

エンジニアとバイヤーは、見積もりを依頼する前に次の情報を準備する必要があります。

• パイプラインの運転負荷
• 設置済みまたはコールドロード
• 動作時または高温負荷
• 予想される垂直変位
• 移動方向
• 動作温度
• パイプラインと断熱材の重量
• 設置場所と空きスペース
• 必要な材質と表面処理
• 適用されるプロジェクト標準と文書

完全な情報を提供することで、専門の可変スプリング サポートのサプライヤーが適切な構成を推奨し、設置時の不必要な再設計を回避できます。

製造品質が重要なのはなぜですか?

スプリング サポートの性能は、スプリングの精度、材料の品質、寸法の一貫性、荷重の校正、および組み立ての品質に大きく依存します。したがって、サポートが重要な産業用配管システムの一部となる場合、製造管理が重要になります。

天順は、その製造プロセスには、原材料検査、CNC バネ製造、バネ性能試験、完成品寸法検査、荷重校正、出荷前検査が含まれていると述べています。同社の品質管理システムは ISO 9001:2015 の認証を取得しており、同社は製品が CE および API 要件を含む国際規格に準拠していると述べています。

大規模な工業用注文の場合、買い手はメーカーが適切な検査記録、荷重データ、材料文書、寸法情報、および技術サポートを提供できるかどうかも考慮する必要があります。これらの文書により、設置、試運転、将来のメンテナンスの追跡が容易になります。

他のパイプサポートとどう違うのですか？

可変スプリング サポートは、あらゆる種類のパイプ サポートを置き換えることを目的としたものではありません。適切な解決策は、パイプラインの移動量と許容される支持力の変動によって異なります。

重要な違いは、動きと支持力の関係です。可変スプリング サポートでは、定義された範囲内で支持力を変更できますが、一定のスプリング サポートは、移動範囲全体にわたってより一貫した支持力を維持するように設計されています。

よくある質問

パイプラインの可変スプリング サポートの主な機能は何ですか?

その主な機能は、熱膨張、収縮、振動、または動作条件の変化によって引き起こされる制御された垂直方向の動きを可能にしながら、パイプラインの負荷をサポートすることです。

剛性サポートの代わりに可変スプリング サポートを使用する必要があるのはどのような場合ですか?

動作中にパイプラインを垂直に動かす必要がある場合は、可変スプリングサポートを考慮する必要があります。一般に、動きが最小限で拘束が許容される場合には、硬いサポートの方が適切です。

可変スプリング サポートと定常スプリング サポートの違いは何ですか?

可変スプリング サポートは、スプリングがたわむと支持力が変化します。コンスタント スプリング サポートは、指定された移動範囲全体にわたってほぼ一定の支持力を維持するように設計されており、荷重の変動を最小限に抑える必要がある用途に役立ちます。

可変スプリング サポートを注文する際にはどのような情報が必要ですか?

通常、重要な情報には、動作荷重、低温荷重、高温荷重、垂直変位、移動方向、動作温度、設置条件、利用可能なスペース、材料要件、および適用されるエンジニアリング規格が含まれます。

天順はカスタマイズされたスプリングサポートソリューションを提供できますか?

はい。天順では、標準化された製品だけでなく、特殊な耐荷重、移動要件、寸法、設置制限、材質、表面処理要件に合わせたカスタマイズされたソリューションも提供しています。

結論

適切に選択されたパイプラインの可変スプリングのサポートパイプラインの負荷サポートと制御された熱移動の間の実際的なバランスを提供できます。予測可能な支持力を維持しながら垂直方向の変位を許容することで、配管の応力を管理し、発電、石油化学、石油とガス、水処理、その他の産業用途で接続された機器を保護することができます。実際の荷重、変位、温度、取り付け、構造上の要件に応じて、常に最適なモデルを選択する必要があります。標準化された構成、カスタマイズ機能、品質管理手順、および技術サポートにより、Tianshun は幅広い産業用配管プロジェクトにスプリング サポート ソリューションを提供できます。新しいパイプライン システムを計画している場合、既存のサポートを交換する場合、またはカスタマイズされたスプリング サポート ソリューションを評価する場合は、お問い合わせ技術要件を考慮して、適切な製品構成と見積もりについて話し合います。
