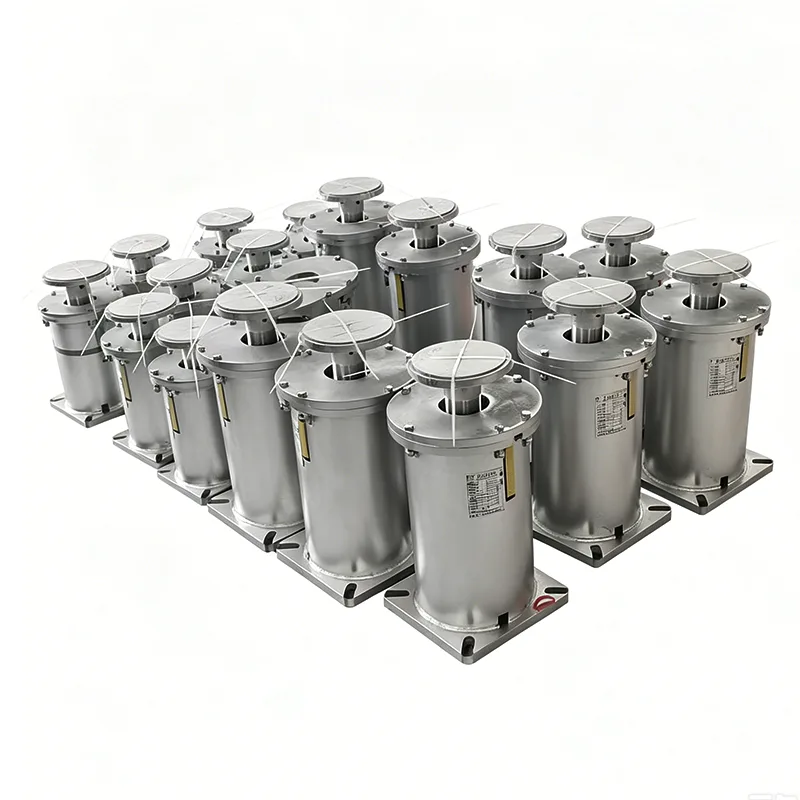

すべてのパイプに一定の支持力が必要なわけではありません。実際、プロセス配管、ユーティリティヘッダー、冷却水ラインなど、私たちが扱うラインのほとんどは、可変スプリングサポートでも問題なく機能します。で天順, 当社は揚州工場から可変スプリング ユニットを 14 年間供給してきました。おそらく、当社が出荷するスプリング サポートの中で最も一般的なタイプです。発電所のパイプラックや製油所を歩いたことがある人なら、鉄鋼からぶら下がっているか、T ポストの上に置かれているスプリング缶を目にしたのは、可変スプリング サポートである可能性があります。
この図は、製品の耐荷重精度と動作信頼性を検証するための荷重と変位の重要なパラメータを含む、可変スプリング サポート/ハンガーの荷重変位性能曲線を示しています。
各ユニットは出荷前に負荷校正と性能テストの対象となります。設定荷重偏差は±5%以内に抑えられ、国際規格ANSI/MSS‑SP‑58‑2018およびNB/T47039‑2013に準拠しています。
製品は電力、石油化学、その他の産業用配管システムの技術要件を満たしています。 MSS‑SP‑58‑2018 に従って、可変スプリング ユニットの最大許容荷重変動は、全作動行程内で動作高温荷重の 25% を超えてはなりません。
| 可変スプリングハンガースペック表 | 例 |
| ハンガーの種類/構成 | タイプA、B、C、D、E、F、G |
| スプリングサイズ/番手 | No.0～No.22 |
| 移動範囲 | 30mm、60mm、90mm、120mm 180mm |
| 動作荷重 | 0.2kN～400kN |
| 設置負荷（低温負荷） | kN/kgf |
| 動作負荷（高温負荷） | kN/kgf |
| 移動方向 | 上向き / 下向き |
| 変動性 (%) | ≤ 25% (標準) |
| 表面処理 | 溶融亜鉛めっき/塗装 |
| ハウジング材質 | 炭素鋼(Q235/Q355) |
考え方は簡単です。熱膨張によりパイプが上下に動くと、内部のバネが圧縮または弛緩し、支持力が少し変化します。それが「変数」の部分です。力の変化は予測可能であり、パイプ応力エンジニアがすでに許容している範囲内に収まります。許容負荷変動がたとえば 15% または 20% の場合、追加のコストを費やす必要はありません。一定のスプリングサポート。同じ機能 (垂直移動の吸収、耐荷重) を、より低コストで、よりシンプルでコンパクトな設計で得ることができます。そのため、プロジェクトの仕様では、可変スプリング サポートがデフォルトとしてリストされ、重要な結合点については定数タイプのみが記載されていることがよくあります。
私たちはデザインをシンプルかつ堅牢に保ちます。弊社が使用する代表的な建材をご紹介します。
| 成分 | 材料 | 使用する理由 |
|---|---|---|
| コイルスプリング | 60Si2MnAまたは50CrVAばね鋼 | 長い疲労寿命、プリセットおよび負荷テスト済み |
| ハウジング（缶） | Q235B 炭素鋼、RAL 5015 ブルー塗装 | 頑丈、溶接可能、耐候性 |
| スプリングキャップ/ロードフランジ | Q235B または 20# 鍛造鋼 | パイプの荷重を均等にスプリングに伝達します |
| トラベルインジケーター＆スケール | ステンレス鋼または陽極酸化アルミニウム | 鮮明な読み取り、錆びません |
| 下部接続 (ネジ付きブッシュまたはフランジ) | 炭素鋼A105 | 標準 NPT またはご要望に応じてフランジ付き |
すべてのスプリングワイヤーにはミルテスト証明書が付属しています。スプリングにショットピーニングを施し、組み立て前にプリセットします。これにより、初期セットが取り除かれ、荷重 - たわみ曲線が設計データと一致することが保証されます。
ANSI/MSS SP-58 – パイプサポートの設計と製造を管理する
ASME B31.3 – プロセス配管、EPC によって広く参照されています
GB/T 17116 – パイプハンガーとサポートの中国規格
輸出注文の標準としての EN 10204 3.1 材料認証
当社の工場は ISO 9001:2015 品質管理システムを運用しています。鋼材の搬入から最終負荷試験までのすべてのステップが文書化されます。
Q1: 負荷変動はどれくらいを想定すればよいですか?
通常、高温荷重の 10% ～ 25% ですが、スプリングの剛性とパイプの移動量に応じて異なります。パイプ応力レポートには、許容される変動がどの程度であるかが示されます。レポートに厳しい制限 (たとえば 5% 未満) が示されている場合は、一定のスプリング サポートに切り替えることになります。それ以外の場合は、変数で問題ありません。
Q2: 可変スプリング サポートを選択または見積するにはどのような情報が必要ですか?
高温荷重、低温荷重、垂直移動量と方向(上または下)を送信してください。マークアップされたパイプサポート図または応力等角投影図が役に立ちます。製造を開始する前に、適切なスプリング サイズとシリーズを選択し、すべての計算値を記載したデータシートをお送りします。
Q3: 可変スプリングサポートは他のブランドと互換性がありますか?
機能の面では、そうです。当社は、荷重範囲とエンベロープ寸法を最も一般的な業界シリーズ (MSS SP-58 に準拠したタイプ A、B、C、D、E、F、G) に一致させることができます。プロジェクトに特定のベンダーの部品番号がすでにある場合は、それらを提供してください。相互参照します。わずかな寸法の違いが存在する可能性があることに注意してください。ご注文前にフラグを立てます。
Q4: 通常の納期はどれくらいですか?
標準負荷範囲単位: 20 ～ 25 日。標準以外のハウジング、特殊な塗装、またはステンレススチールのトリムが必要な場合は、30 ～ 40 日かかります。当社では、一般的なスプリング コイルと缶コンポーネントの十分な在庫を保管しているため、作業が迅速化されます。
Q5: プロトタイプまたは試作前のサンプルを入手できますか?
はい。大規模なプロジェクトの場合、本格的な生産に入る前に、承認のために 1 つまたは 2 つのサンプル ユニットを構築できます。サンプル費用は、多くの場合、メイン注文に対して差し引かれます。
ドアから出るすべての可変スプリング サポートは荷重テストされます。スプリングを指定された低温荷重に設定し、全行程を複数回実行して、低温位置と高温位置の両方で荷重をチェックします。トラベルスケールは校正され、ロックされています。実際の荷重値を要約したテスト証明書は出荷書類に含まれています。ご要望に応じて、SGS、ビューローベリタス、または TÜV による第三者検査をご利用いただけます。
お客様の中には、可変スプリング サポートが純粋なカタログ品であると考える人もいます。私たちの経験では、おそらく私たちが提供するものの半分には何らかのカスタムタッチが含まれています。
標準外の移動長 (可変ユニットでは 200mm 以上を実現しました)
限られたスペースに合わせてハウジングの高さを延長または縮小
オフショアまたは化学環境向けのステンレススチール製ハウジングおよびハードウェア
特殊コーティング: 海洋海洋ペイントシステム、高温アルミニウムペイント
コンパクトな缶で重荷重に対応するデュアルスプリング設計
リフティングラグ、ロードセル、または位置トランスデューサを内蔵
設置の様子を教えていただければ、実用的なデザインを考えさせていただきます。
可変スプリング サポートを世界中のプロジェクトに出荷する際に学んだことをいくつか紹介します。
パイプの変位が上向きの場合は、スプリングが緩むことなくサポートが上向きの低温荷重に耐えられることを確認してください。選択の一環としてそれを確認します。
屋外パイプラックでは、溶融亜鉛めっきまたは適切な塗装システムを指定してください。標準的なファクトリーブルーのペイントは屋内では問題ありませんが、モンスーンが数回続くと、炭素鋼に錆が発生します。コーティングを少し追加するだけで、現場での苦情を大幅に軽減できます。
スプリングハウジング周囲のクリアランスを常に確認してください。場合によっては、2 つの構造部材間のサポート位置が狭く、標準の缶の直径が適合しないことがあります。早めにご連絡いただければデザインを調整させていただきます。
私たちは仲介者ではありません。当社は、江蘇省揚州市にある自社工場で設計、製造、テスト、出荷を行っています。つまり、当社のエンジニアと話すときは、実際に製品を構築している人々と話していることになります。当社の可変スプリング サポートは、コンバインド サイクル発電所、製油所のパイプ ラック、LNG 再ガス化ターミナル、化学プロセス ユニット、製鉄所に設置されています。当社のビジネスの 70% 以上がリピートです。当社が最も安いからではなく、当社のサポートが時間どおりに到着し、データシートと一致し、試運転中に頭痛の種を引き起こさないためです。
プロジェクトのスケジュールが厳しい場合でも、完成したスプリングの在庫を保持し、負荷設定に合わせて迅速に組み立てることができます。大量の大量注文の場合、当社は競争力のある工場直販価格を提供し、お客様の建設順序に合わせた配送スケジュールに協力します。
パイプサポート図面、荷重データ、または必要なものの簡単な説明をお送りください。通常 24 時間以内に、工場出荷時の価格と納期を含む適切な見積もりを返信します。工場を訪問して、これらがどのように作られているかを見たい場合は、大歓迎です。
