均一な負荷出力を備えた大容量パイプライン用の高精度一定スプリングサポート

多少のセリフは少し許します。冷却水ヘッダーは、誰にも気付かれずにサポート力の 20% の変化に対応できます。しかし、蒸気タービンの入口配管、反応器ノズル、圧縮機の吸入ライン、高エネルギーボイラーのリード線など、何も許さないラインもあります。これらの場合、垂直方向の力がわずかに変化しただけでも、フランジの位置がずれたり、ノズルに過負荷がかかる可能性があります。このとき、可変スプリング サポートから一定スプリング サポートに移行します。で天順、私たちは 14 年間にわたって一定のスプリング サポートを構築してきましたが、どのプロジェクトにも、これらが交渉不可能な場所が少なくとも数か所あることがわかりました。

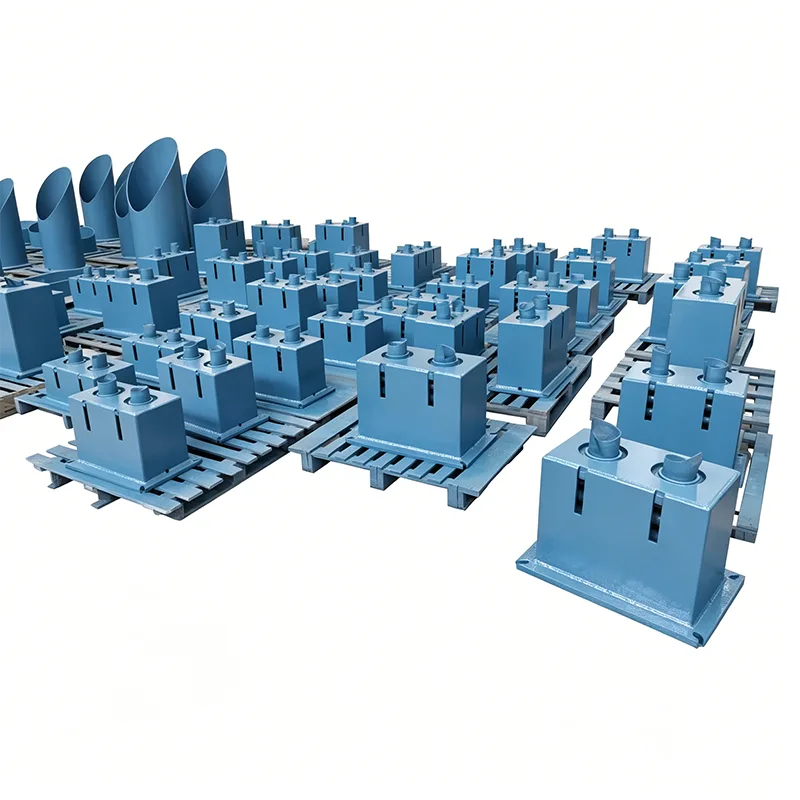

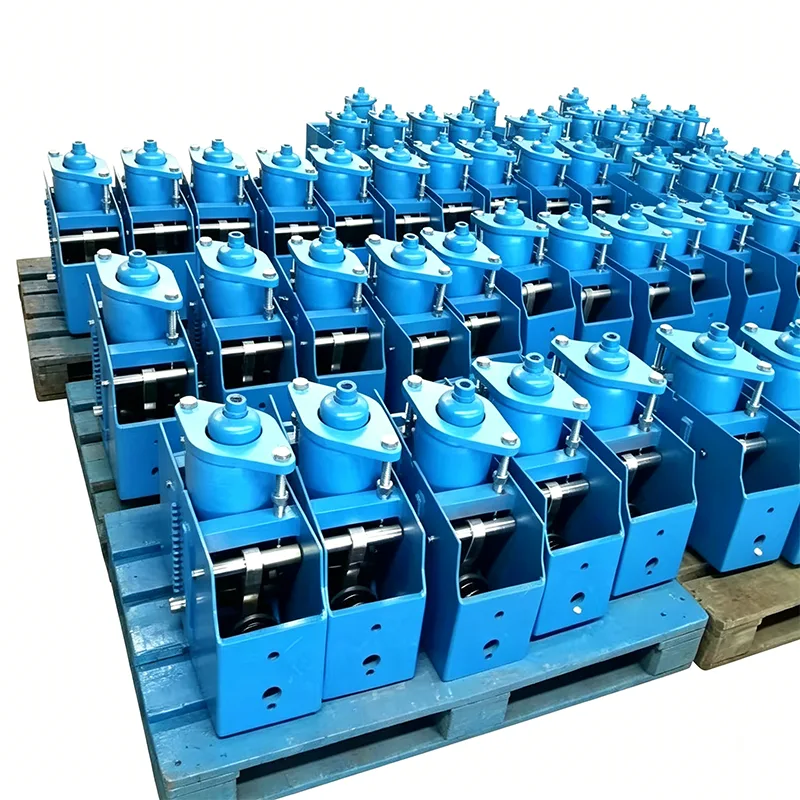

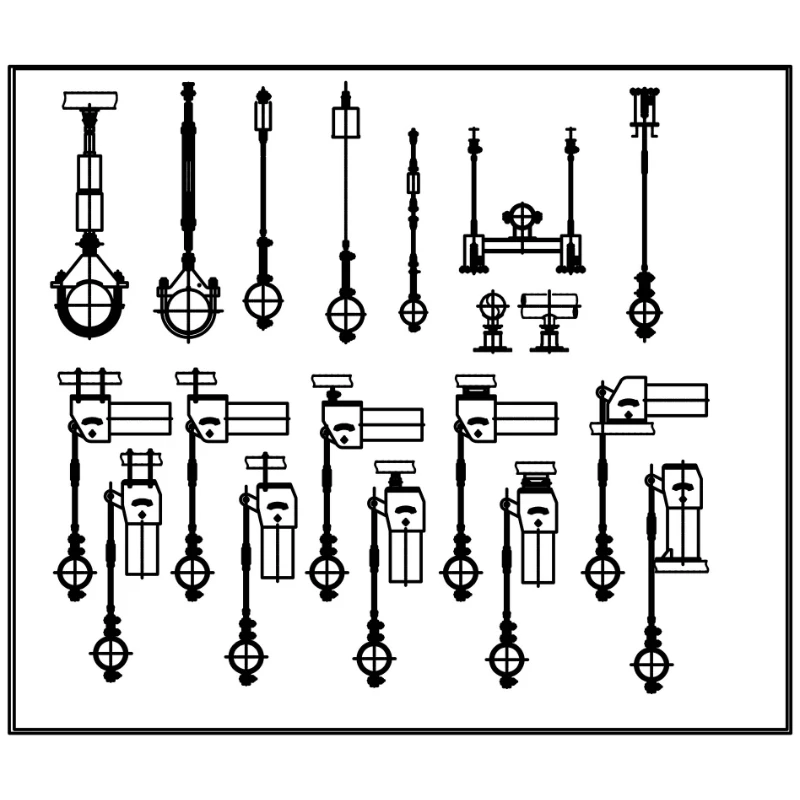

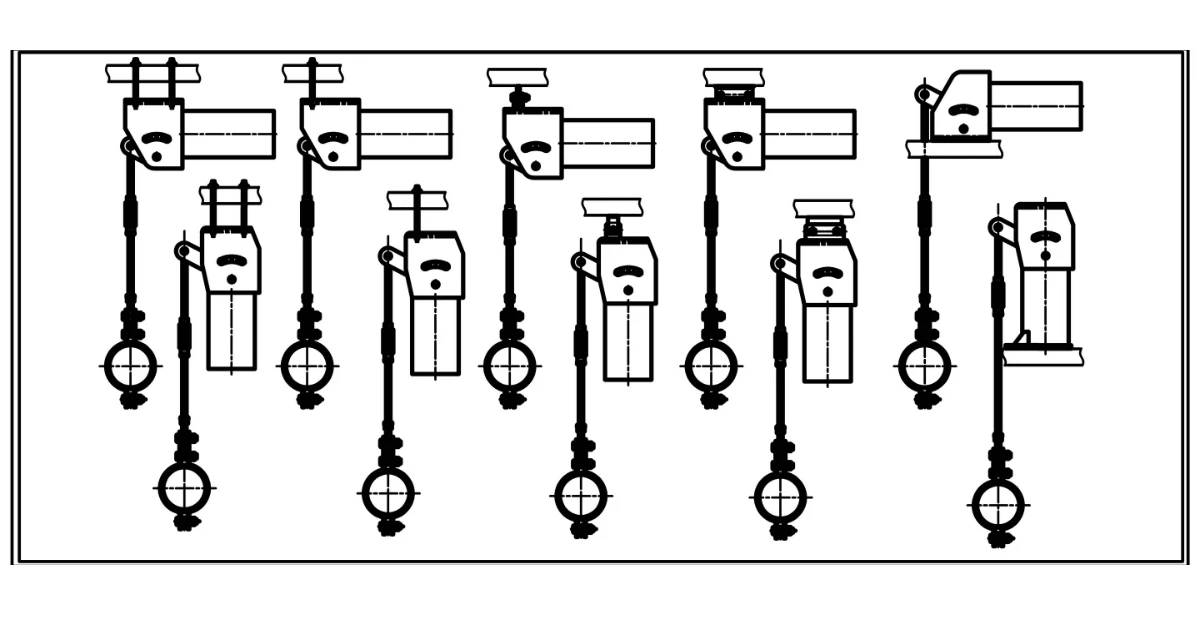

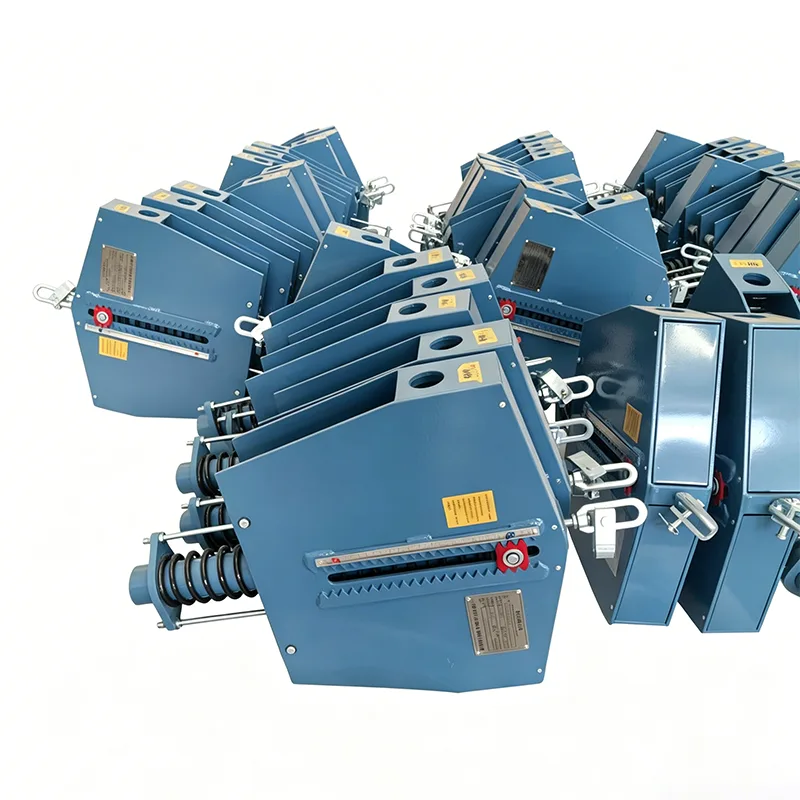

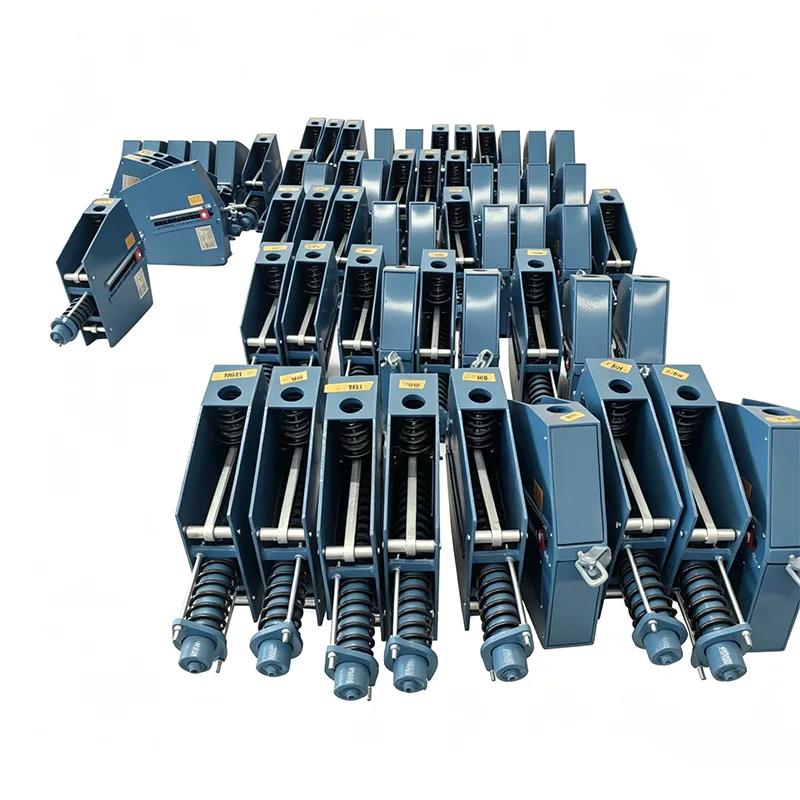

コンスタント スプリング サポート内の機構は、移動範囲全体にわたってほぼ平らな支持力を提供するように設計されています。パイプが上下に移動しても (場合によっては 200 mm、場合によってはそれ以上)、サポート ポイントにかかる負荷は、通常 ±5% 以上の狭い範囲内に留まります。これは、レバーとスプリング コイルの配置によって実現され、多くの場合、デザイン シリーズに応じてベル クランクまたはカム機構が使用されます。当社は水平フレームと垂直フレームの両方のタイプを製造しており、既存のパイプサポート図面に合わせて取り付けと外形寸法を一致させることができます。

コンスタント スプリング サポートがサポート システムに適合する場所

一定のスプリングサポートが単独で機能することはありません。たとえば、高温の蒸気ラインでは、通常、定バネアセンブリが一緒に動作しているのが見られます。パイプシューズそれによって負荷が分散され、パイプサポート横方向の拘束を処理します。架空線では、同じ定バネ機構が組み込まれることがよくあります。スプリングハンガー構成 — スプリングは上部に取り付けられたハウジングに収まり、ドロップロッドが下のパイプに接続されます。ラインで支持点までの断熱が必要な場合は、断熱を連続的に保ち、クランプでの熱損失や結露を防ぐために、コンスタント スプリングと事前に断熱されたパイプ サポートを組み合わせます。スプリング自体はハイスペックなコンポーネントですが、システム全体は隣接するサポートが正しく設計されている場合にのみ機能します。

製品技術仕様

私たちが従う基準

設計および製造用の ANSI/MSS SP-58 および SP-69

プロセス配管用途向け ASME B31.3

GB/T 17116

DIN、JIS、またはクライアント固有のデータシートに準拠した製造も可能

当社の工場品質システムは ISO 9001:2015 認証を取得しています。 ASME、API、または PED 要件に対するサードパーティ検査が利用可能です。

クライアントからの質問

Q1: 一定のスプリングサポートが本当に必要なのか、それとも可変のスプリングサポートで十分なのかをどうやって知ることができますか?

パイプ応力レポートを確認してください。その支持点での許容荷重変動が高温荷重の 6 ～ 8% 未満であれば、定バネ領域にあります。接続機器のノズル負荷制限が非常に厳しい場合も同様です。疑問がある場合は、応力等尺性図を私たちに送ってください。無料で決定をお手伝いします。

Q2: 交換する既存のコンスタント スプリング サポートの寸法を一致させることはできますか?

はい、定期的にリバース エンジニアリングを行って、老朽化し​​たユニットの代替品を構築します。古い銘板データ、全体寸法、荷重と移動の要件をお送りください。同じボルト パターンと接続高さに適合する新しいユニットを製造します。

Q3: あなたが構築した最大の一定バネサポートはどれくらいですか?

当社は、40 トンを超える耐荷重と 350 mm の移動範囲を備えたユニットを供給してきました。これらは発電所の厚肉主蒸気配管用でした。必要に応じて規模を拡大することもできますが、ある時点で、複数の小規模ユニットまたは別の支援体制のどちらが現実的であるかを議論するのが合理的です。

Q4: 出荷前にコンスタントスプリングサポートをどのようにテストしますか?

ユニットをテストフレームに取り付け、指定された荷重に設定し、複数の位置で荷重を記録しながら全行程を複数回繰り返します。負荷変動は保証許容範囲内 (通常は ±5%) 内に収まる必要があります。実際の荷重-たわみ曲線をプロットし、テストレポートに含めます。トラベルスケールは校正されており、輸送用にロックピンが取り付けられています。

Q5: 海上や腐食環境用にステンレス鋼で構築できますか?

はい。当社は、海洋プラットフォームや沿岸 LNG ターミナル向けに、304 および 316 ステンレス鋼で完全な一定のスプリング サポートを構築しました。また、設置環境に応じて、オフショア海洋コーティング、高温ジンクリッチプライマーなどの特殊な塗装システムも提供しています。

Q6: コンスタントスプリングサポートの注文の納期はどれくらいですか?

カスタムコンスタントスプリングアセンブリは通常、注文確認から 35 ～ 45 日で発送されます。同じ設計パラメータのユニットが複数ある場合は、一括生産してスケジュールを短縮することができます。単一の故障したユニットの緊急交換は、場合によっては 20 ～ 25 日まで短縮される場合があります。スケジュールについてはご相談ください。

テストと文書化

コンスタント スプリング サポートは、以下を含むドキュメント パッケージとともに工場から出荷されます。

実際の荷重-たわみ曲線を含む荷重試験レポート

寸法検査報告書

材料証明書 (EN 10204 3.1)

溶接手順認定記録 (該当する場合)

設置とメンテナンスの説明書

完成したユニットの写真とシリアル番号が表示されます

テスト中に独立した第三者による検査を手配することもできます。 SGS、BV、TÜV はすべて揚州施設でのテストを目撃しました。

弊社が対応するカスタマイズ

定バネのアプリケーションは 2 つとしてまったく同じものはありません。長年にわたり、私たちは以下をカスタマイズしてきました。

フレームの向き (床置き、壁掛け、天井吊り、逆さ)

標準外の移動長と荷重ステップ

コンパクトなフレームで非常に重い荷重に対応するデュアルスプリング設計

地震または振動の多い場所向けの内蔵油圧ダンピング

遠隔読み取り機能による位置表示

450℃以上で作動する蒸気ライン用の高温スプリング

配管荷重と空間的制約を指定していただくと、ボルトで固定される一定のスプリング サポートが設計されます。

当社のエンジニアリングチームからの実際のメモ

私たちが世界中のプロジェクトから学んだいくつかの実践的なポイント:

定バネサポートを指定する場合は、サポート鋼材も確認してください。定バネユニット自体は重い場合があり (場合によっては 1 トンを超えることもあります)、その上に設置される構造梁はそれに加えてパイプの荷重に耐える必要があります。

出荷時には必ずロックピンを指定してください。これらがないと、輸送中にバネが動いてスケールがずれる可能性があります。当社のピンは明るい赤色に塗装されているため、現場作業員が設置中にピンを見逃すことはありません。

ユニットを屋外の埃や砂の多い環境に設置する場合は、密封されたピボット ブッシュまたはグリース フィッティングを検討してください。レバー機構の汚れは、コンスタント スプリングのハングを引き起こす数少ない原因の 1 つです。

交換工事の際は、既設の進行方向と空きスペースをご確認の上、製作させていただきます。元のユニットが狭い隅に詰め込まれており、新しいユニットを取り付けるには少し異なるフレームが必要だったというケースを見てきました。

コンスタントスプリングサポートに天順を選ぶ理由

コンスタント スプリング サポートは、パイプ サポートの世界における高精度の最終手段です。接続されている機器は通常、敷地内で最も高価なものであるため、パフォーマンスが低い機器を置くわけにはいきません。私たちは、プラント立ち上げ中の午前 3 時に誰かが運転を開始する予定であり、最初に作業する必要があることを理解して、これらのユニットを構築しています。

当社のコンスタント スプリング サポートは現在、コンバインド サイクル パワー ブロック、製油所の原油ユニット、エチレン クラッカー クエンチ ライン、LNG コールド ボックスの配管で稼働しています。各製品は揚州工場で製造され、チームによって負荷テストが行​​われ、完全な文書とともに出荷されました。私たちは他人の製品を再パッケージしているのではなく、自分たちで作っています。

プロジェクトにコンスタント スプリング サポート、スプリング ハンガー、または事前に絶縁されたパイプ シューが含まれている場合は、サポート リストまたは荷重データをお送りください。選択データシートと納期スケジュールを添えて、工場から直接見積もりを作成します。また、工場から出荷される前に、当社の生産ラインを訪問して、これらのユニットがどのように構築およびテストされているかをご覧いただくこともできます。
