パイプラインの荷重サポートと滑り変位用の耐摩耗性パイプシューサポート

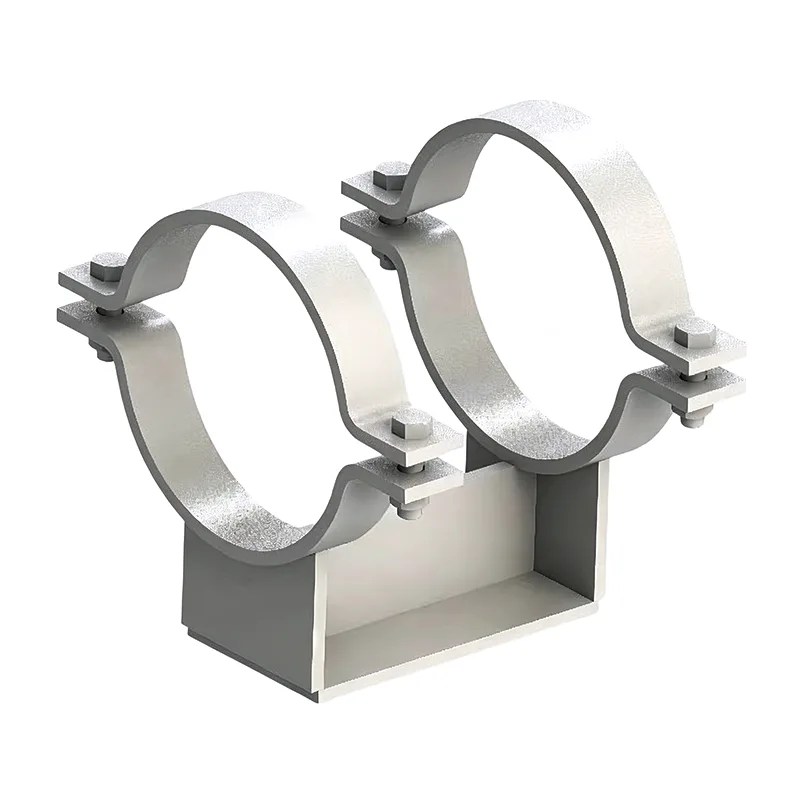

パイプシューは、存在しない限り誰も気づかないコンポーネントの 1 つです。これはパイプの底部に溶接されて設置され、荷重を構造梁または T ポストに分散させ、多くの場合、熱サイクル中にパイプが軸方向に移動できるようにする滑り面を提供します。で天順当社は、プロセスライン、蒸気ヘッダー、極低温配管、およびその間のすべてのものに使用される、毎年何千ものパイプシューを製造しています。 14 年間のビジネスの経験を経て、適切に設計されたパイプシューは重量を支えるだけでなく、パイプのコーティングを保護し、断熱材の連続性を維持し、点荷重によってパイプ壁がへこむのを防ぎます。

パイプシューサポートはより広範なサポートの一部ですパイプサポートファミリーではありますが、それぞれが独自のデザインに注目するに値する十分な特徴を持っています。単純なクランプまたはハンガー ロッドが垂直方向の自重を処理する一方で、パイプ シューが接触面を管理します。この界面は急速に複雑化します。高い摩擦によりパイプ内に応力が発生し、高さが不十分であると絶縁体が潰れる可能性があり、材料が間違っていると電解腐食が発生する可能性があります。と連動して動作するパイプシューを定期的に供給しています。スプリングハンガーまたは、断熱が重要なコールドラインに事前に断熱されたパイプサポートを使用します。

高負荷の滑り用途向けに、ステンレス鋼のバッキング プレート上に接着された PTFE を提供することもできます。潤滑された PTFE の摩擦係数は通常 0.05 ～ 0.10 の間にあり、ほとんどのパイプ応力エンジニアが柔軟性解析で使用する値です。

私たちが従う基準

パイプシューは、当社の全製品範囲に適用するのと同じ配管サポート基準に従って製造されています。

ANSI/MSS SP‑58 – パイプサポートの材料と設計

ASME B31.3 / B31.1 – プロセスおよび電力配管

EN 1090 – 構造用鋼の製造 (CE マーク付きプロジェクト用)

GB/T 17116 – パイプサポートの中国規格

当社の工場品質システムは ISO 9001:2015 認証を取得しており、すべての靴のバッチに対して完全な EN 10204 3.1 材料認証を提供できます。

よくある質問

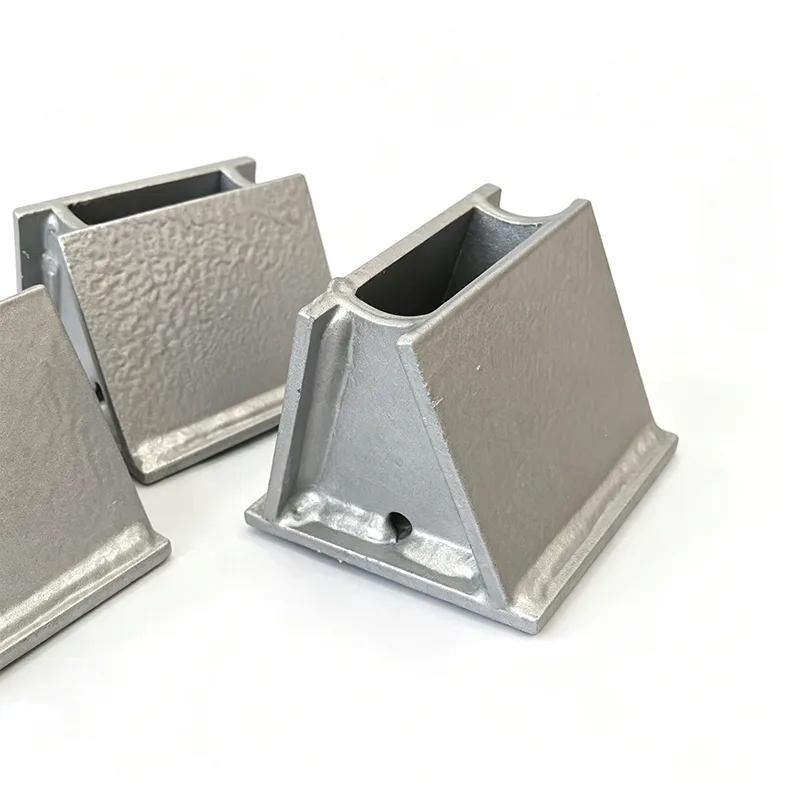

Q1: パイプシューズの高さはどのくらいにすればよいですか?

シューの高さは、断熱材の厚さに 10 ～ 25 mm のクリアランスを加えたものによって決まります。たとえば、100 mm のミネラルウール断熱材を備えたパイプの場合、断熱材が支持鋼から離れるようにするには、通常、シューの高さ 120 ～ 125 mm が必要です。配管サイズと断熱スケジュールをお知らせいただければ、配管仕様から計算します。

Q2: シューズに PTFE スライド プレートが必要になるのはどのような場合ですか?また、炭素鋼ベースを溶接するだけでよいのはいつですか?

熱膨張によりパイプが軸方向に動くことが予想される場合、PTFE または研磨ステンレスの滑り面により摩擦が軽減され、その結果生じる装置ノズルへの反力負荷が軽減されます。固定ポイントまたはアンカーポイントにはスライドプレートは必要ありません。パイプ応力レポートでは、どのサポートが滑っていてどのサポートが固定されているかがわかります。

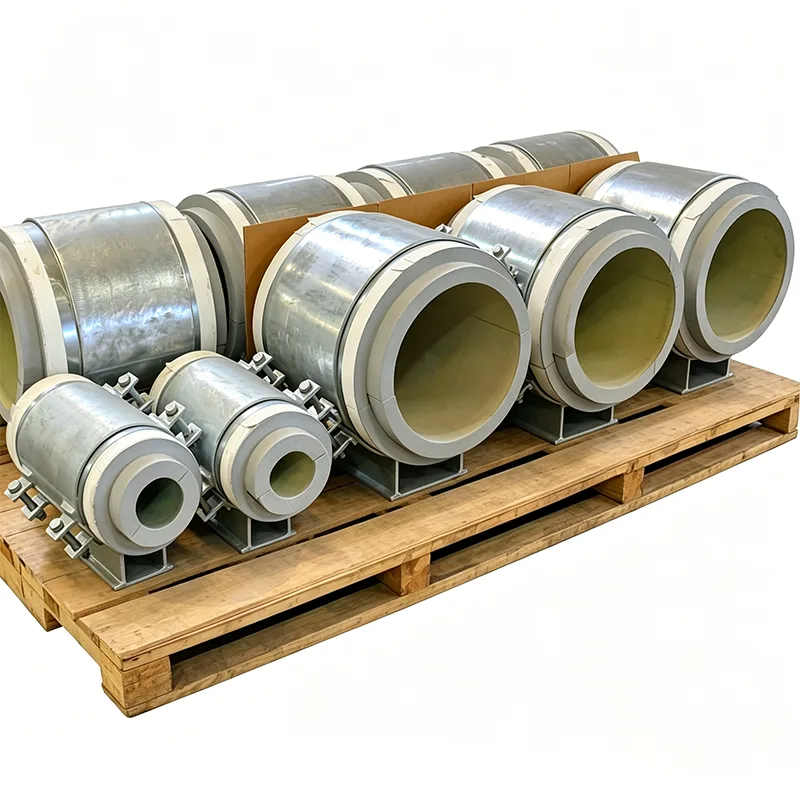

Q3: 極低温サービス用に事前に断熱されたパイプシューを供給できますか?

はい。当社では、硬質フォームまたは気泡ガラス断熱ブロックをスチールサドルに接着したシューズを製造しています。ベースプレートは断熱材の下に伸びており、アセンブリ全体が冷気の伝達と結露を防ぐように設計されています。これらは通常、LNG、エチレン、冷水ラインに指定されています。

Q4: カスタムパイプシューズの納期はどれくらいですか?

PTFE を含まないシンプルな炭素鋼靴: 12 ～ 18 日。接着された PTFE パッドまたはステンレス鋼の金具を備えた靴: 20 ～ 25 日。 24"以上のパイプ用の大径シューの場合は多少お時間をいただく場合がございます。正確な日程はお見積り時に確認させていただきます。

Q5: 図面は必要ですか?基礎データから靴を設計することはできますか?

どちらも機能します。標準的な靴の図面がある場合は、それに正確に合わせて製造します。パイプのサイズ、断熱材の厚さ、荷重さえあれば、承認を得るための設計を提案できます。標準構成の場合はエンジニアリング料金はかかりません。

すべての靴の品質管理

パイプシューはシンプルに見えますが、当社では一貫した QC プロセスを実行しています。

熱番号と製造証明書に対する材料チェック

パイプ外径に正しく適合することを確認するためのサドル半径の寸法検証

溶接の外観検査、必要に応じて PT または MT を利用可能

PTFEパッドの接着完全性チェック（タップテストと目視）

最終寸法チェック - 高さ、ベースプレートの平坦度、ボルト穴の間隔

塗装検査

各シューズまたはシューズのバッチには、サポート リストを相互参照する固有の番号がタグ付けされています。図面を開かなくても、パッケージを見てすべてのピースをアイソメ図と一致させることができます。

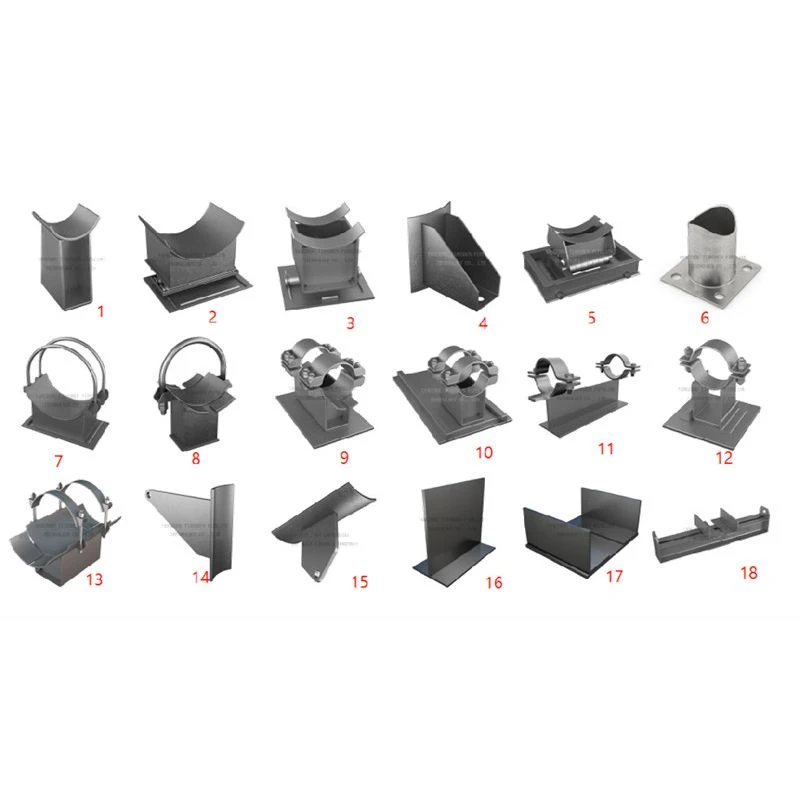

弊社がよく取り扱うカスタマイズオプション

スタンダードなパイプシューズが私たちの原点です。特定のジョブに合わせてこれらを定期的に変更します。

ワイドフランジビーム用の拡張ベースプレート

傾斜パイプラック用アングルシュー

切断せずに既存のラインに後付けできるスプリットシェルシューズ

炉および改質器配管用の高温合金サドル（P11、P22など）

ガイド付きスライディングシュー用の横方向ストップ付きデュアルスライドプレート

膨張性コーティングまたはミネラルウールインサートを備えた耐火靴のデザイン

設置に関する情報が多ければ多いほど、後で現場での変更を防ぐために靴をより適切に調整することができます。

現場から学んだこと

高温ラインでは、シュー溶接部を配置するときに常にパイプの膨張を考慮してください。冷間設置中に間違った位置で溶接されたシューは、ラインが加熱されたときに支持鋼から外れてしまう可能性があります。

PTFE パッドは、現場でのサンドブラストや塗装中に保護する必要があります。通常、私たちはそれらをマスクしますが、現場スタッフに念を押しておくことは決して悪いことではありません。

靴が亜鉛メッキ構造上に設置される場合は、亜鉛脆化や不均一な腐食を避けるために、ステンレス鋼または PTFE 接触面が望ましいです。

大型の厚肉パイプの場合、フルサドルシューはフラットバーシューよりも荷重を分散し、局所的なパイプ壁に過剰な応力がかかるリスクを軽減します。パイプのスケジュールと負荷を共有していただければ、迅速な計算を実行できます。

なぜパイプシューズが天順なのか？

パイプシューは配管システムの縁の下の力持ちであり、私たちはそれらにふさわしい敬意を持って扱います。当社が出荷する靴はすべて、鋼板、パイプ、構造部分の自社在庫から社内で製造されています。つまり、原材料から最終塗料まで品質を管理しています。これは、プロジェクトで土壇場で 50 足の靴が追加された場合にも、迅速に対応できることを意味します。

当社は、メタノールプラント、浮体式 LNG 施設、地域暖房ネットワーク、医薬品のクリーン ユーティリティ ラインにパイプシューを供給してきました。当社の靴はパイプにフィットし、滑るべきときに滑り、最初の 1 年は錆びないため、当社のビジネスの 70% 以上がリピート注文によるものです。

プロジェクトでパイプシュー、断熱済みパイプサポート、またはスプリングサポートとハンガーの完全なパッケージが必要な場合は、サポートスケジュールまたは標準図面をお送りください。工場から直接の見積もり、競争力のある価格、計画可能な納期を提供します。揚州工場への訪問はいつでも歓迎されています。出荷前に、どのように切断、溶接、仕上げを行っているかを正確に見ることができます。
