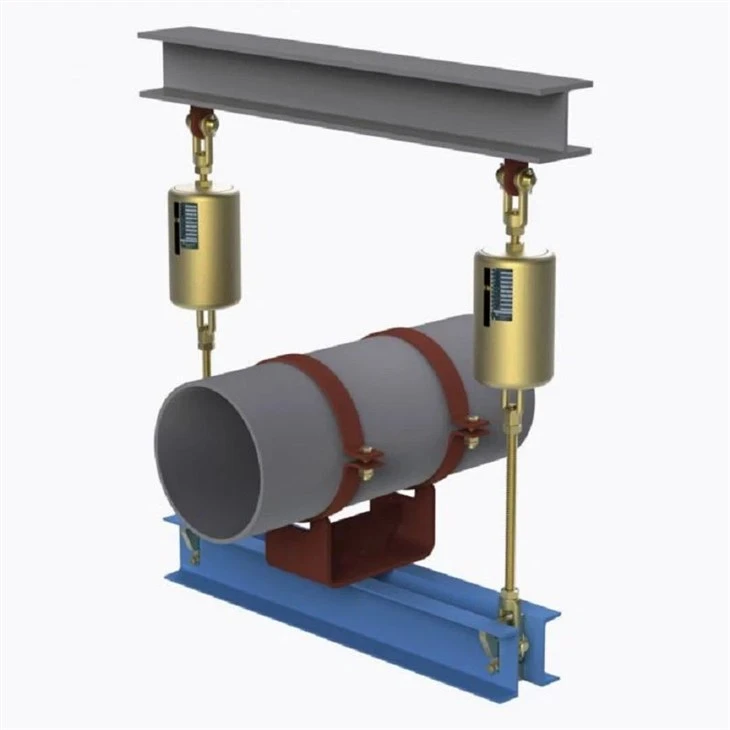

可変負荷サポートを備えたパイプライン熱移動用の調整可能な可変スプリング ハンガー

可変スプリング ハンガーは、可変スプリング サポートとも呼ばれ、産業用配管システムで最も広く使用されているタイプのパイプ サポートです。パイプが熱膨張または熱収縮によって垂直に移動すると、バネのたわみに比例して変化する支持力が得られます。熱変位が適度で、制御された量の荷重変動が許容される用途では、可変スプリング ハンガーは、一定のスプリング サポートと比較して、コスト効率が高くコンパクトなソリューションを提供します。

製造元揚州天順パイプライン技術、当社の可変スプリングハンガーは、頑丈なスチールケースに収納された高級合金鋼コイルスプリングを使用しています。パイプが設置位置から上下に移動すると、それに応じてバネが圧縮または伸び、移動距離とバネ定数に正比例して反力が変化します。各ユニットは指定された低温荷重、高温荷重、および移動方向に合わせて工場で校正されており、設置から動作まで予測可能なパフォーマンスが保証されます。

この図は、製品の耐荷重精度と動作信頼性を検証するための荷重と変位の重要なパラメータを含む、可変スプリング サポート/ハンガーの荷重変位性能曲線を示しています。

各ユニットは出荷前に負荷校正と性能テストの対象となります。設定荷重偏差は±5%以内に抑えられ、国際規格ANSI/MSS‑SP‑58‑2018およびNB/T47039‑2013に準拠しています。

製品は電力、石油化学、その他の産業用配管システムの技術要件を満たしています。 MSS‑SP‑58‑2018 に従って、可変スプリング ユニットの最大許容荷重変動は、全作動行程内で動作高温荷重の 25% を超えてはなりません。

製品技術仕様

設計特性と負荷変動

可変スプリング ハンガーを選択する際の重要なパラメーターは、負荷変動パーセンテージ (冷負荷と温負荷の差を動作負荷で割ったもの) です。ほとんどのエンジニアリング仕様では、この値を一般サービスでは 25% 未満、重要な機器接続では 6% 未満に抑えることが要求されています。変位が大きくて荷重変動が許容限度を超える場合は、代わりにコンスタント スプリング ハンガーが指定されます。

当社の標準可変スプリング サポートは、全動作範囲にわたって荷重変動を一般的なプロジェクトの制限内に保つように設計されており、各ユニットには、設置と試運転が簡単に行えるように、バネ定数、冷間荷重設定、および移動方向が明確にマークされています。

スタンダードシリーズと技術範囲

当社は、上部吊り下げ、ベ​​ース取り付け、サイド取り付けの設計を含む複数の取り付け構成で可変スプリング ハンガーを提供しており、標準的なスプリング サイズにわたって約 0.02 kN から最大 40 kN までの耐荷重をカバーします。標準的な移動範囲には 30 mm、60 mm、90 mm、120 mm、150 mm が含まれますが、ご要望に応じて特別な移動も可能です。

ばね要素は 60Si2Mn または 50CrVA ばね鋼から製造されており、ハウジングは腐食環境用に溶融亜鉛メッキ、エポキシ塗装、またはステンレス鋼仕上げで入手可能です。標準ユニットは、-20°C ～ +200°C の周囲動作温度に対応しており、炉やボイラー配管などの極度の高温用途向けに高温合金スプリングのオプションが利用可能です。

各可変スプリング サポートには、トラベル スケール、荷重インジケータ、および上部および下部のストップ プレートが取り付けられています。上部と下部のねじ付きロッド接続により、設置中に簡単に垂直調整が可能で、負荷設定を銘板データと照らし合わせて現場で検証できます。

規格、材質、カスタムオプション

当社の可変スプリング ハンガーは GB/T 17116.1/.2/.3 に従って製造されており、MSS SP-58、ASME B31.1、ASME B31.3、EN 13480-3 などの国際規格と完全に互換性があります。材料のトレーサビリティは生産全体を通じて維持され、すべてのスプリングは組み立て前にプリセットと負荷テストを受けます。

特殊なプロジェクト向けに、海洋、海洋、または淡水化サービス向けに、ステンレス鋼のスプリング ハンガー、断熱パイプ サポート アセンブリ、および特殊コーティングを施したユニットを提供しています。また、当社の可変スプリング ハンガー シリーズと直接統合して完全なライン サポート ソリューションを実現する、事前に絶縁されたパイプ サポートとパイプ シュー サポートも製造しています。

代表的な用途

可変スプリングサポート垂直方向の熱移動が発生するほぼすべてのタイプのプロセスおよびユーティリティ配管に設置されます。一般的な用途には、発電所の蒸気および給水ライン、製油所プロセス配管、化学プラントの熱交換器ループ、地域暖房ネットワーク、大規模商業ビルの HVAC システムなどがあります。また、選択された点のみが動きの補正を必要とするライン上で、剛性パイプ サポートと併用することもできます。

ウォーターハンマー、地震現象、ポンプの振動などの動的な負荷がかかる配管システムの場合、可変スプリング ハンガーは、自由な熱変位を許容しながら動的動きを抑制する油圧スナッバーと組み合わせられることがよくあります。可変ユニットに対して熱膨張が大きすぎる場合は、特定のサポート ポイントでコンスタント スプリング ハンガーにアップグレードすることをお勧めします。

補完的な製品範囲

当社の幅広いパイプ サポート ポートフォリオには、コンスタント スプリング サポート、剛性ハンガーおよびストラット、パイプ シュー サポート、低温および極低温ライン用の事前断熱パイプ サポート、および油圧スナバーが含まれます。軸方向、横方向、または角方向の動きの吸収も必要な配管システムの場合、当社は金属製ベローズ伸縮継手、ゴム製伸縮継手、布製伸縮継手を製造しており、これらを単一ソース ソリューションとしてスプリング サポートと一緒に指定できます。

品質とサービス

すべての可変スプリング ハンガーは、ISO 9001:2015 品質管理システムに基づいて、出荷前に社内の試験施設で荷重試験と寸法検証が行われます。初期のスプリング選定、荷重計算から取付指導、アフターサービスまでサポートいたします。お問い合わせには 24 時間以内に返答があり、標準的な生産リードタイムは量と構成に応じて 10 ～ 20 営業日です。 14 年以上にわたって 45 か国以上のプロジェクトにパイプ サポートと伸縮継手を供給してきた当社は、カタログ標準ユニットとカスタム設計ユニットの両方を世界中の EPC 請負業者とエンド ユーザーに提供しています。

よくある質問

可変スプリングサポートにおける「荷重変動率」とは何を意味しますか?

負荷変動は、コールド (設置) 負荷とホット (動作) 負荷の差であり、動作負荷のパーセンテージで表されます。これは、バネ定数に熱移動量を掛け、動作荷重で割った値によって決まります。ほとんどのプロジェクト仕様では、標準配管のこの値が最大 25% に制限されています。

可変スプリングハンガーはどの向きでも取り付け可能ですか?

いいえ。可変スプリング ハンガーは垂直方向に動くように設計されており、スプリング軸が垂直になるように取り付ける必要があります。水平または斜めに設置すると、拘束、不適切な荷重伝達、早期摩耗の原因となります。水平荷重または横拘束の場合は、剛性ストラット、パイプシュー、またはスナバーを個別に指定する必要があります。

可変スプリングハンガーが対応できる最高温度は何度ですか?

合金鋼スプリングを備えた標準的な炭素鋼ユニットは、約 200°C までの連続使用に耐えます。高圧蒸気ラインやボイラー接続などの高温配管用に、高温ばね材料と絶縁サポート構成を提供します。適切な材料を選択するには、動作条件について当社のエンジニアリング チームにお問い合わせください。

ばね選択の計算は提供されますか?

はい。パイプのサイズ、動作重量、熱変位の大きさと方向、プロジェクトの仕様要件を提供していただければ、当社のエンジニアリング チームがスプリングの選択をお手伝いします。また、既存のサポート スケジュールを確認し、各場所に適切な可変または定バネ サポートを推奨することもできます。

標準可変スプリングハンガーの納期はどのくらいですか?

標準カタログ ユニットは、注文の規模と現在の生産負荷に応じて、通常 10 ～ 20 営業日以内に発送されます。カスタム仕上げ、特別なトラベル、またはステンレススチール構成の場合はさらに数日かかる場合があります。お急ぎの配送についてはご注文時にご相談させていただきます。

注文にはどのような書類が付属しますか?

標準付属品には、梱包リストと、スプリング番号、定格荷重、移動量データを記載した製品銘板が含まれています。ご要望に応じて、材料試験レポート (MTR)、ばね荷重校正記録、および寸法検査レポートを提供できます。必要なプロジェクトについては、認定機関による第三者検査も利用できます。

パイプシューやクランプを含む完全なパイプサポートアセンブリを提供できますか?

絶対に。当社は、可変スプリング ハンガーをスタンドアロン ユニットとして、またはパイプ クランプ、パイプ シュー サポート、ターンバックル、ネジ付きロッド、構造接続ハードウェアを含む完全に組み立てられたサポート セットとして提供します。低温または極低温サービス用の事前断熱パイプサポートアセンブリも、すぐに設置できる単一のパッケージとして入手できます。
