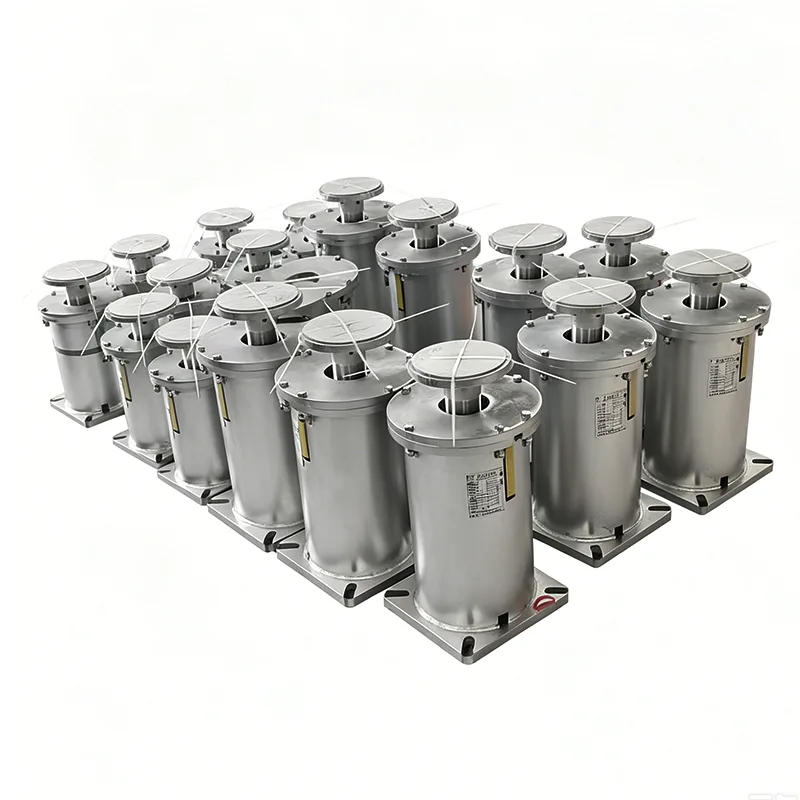

産業用パイプラインの熱膨張と耐荷重用の頑丈なスプリング サポート

私たちはスプリングサポートを作ってきました。天順もう14年になります。これらは配管システムの中で最も派手な部分ではありませんが、火力発電所の起動時や LNG ラインの冷却時に、静かに重労働を行うコンポーネントです。当社の注文の 70% 以上は、残りを試して当社を使い続けてくれた EPC、エンジニアリング会社、工場所有者などのリピート顧客からのものです。当社のスプリング サポートは、中東の製油所から東南アジアの化学プラントに至るまで、45 か国以上で稼働しています。

この図は、製品の耐荷重精度と動作信頼性を検証するための荷重と変位の重要なパラメータを含む、可変スプリング サポート/ハンガーの荷重変位性能曲線を示しています。

各ユニットは出荷前に負荷校正と性能テストの対象となります。設定荷重偏差は±5%以内に抑えられ、国際規格ANSI/MSS‑SP‑58‑2018およびNB/T47039‑2013に準拠しています。

製品は電力、石油化学、その他の産業用配管システムの技術要件を満たしています。 MSS‑SP‑58‑2018 に従って、可変スプリング ユニットの最大許容荷重変動は、全作動行程内で動作高温荷重の 25% を超えてはなりません。

定バネサポート/ハンガーの型式試験から得られた荷重変位曲線。横軸は変位を表し、縦軸は荷重を表します。曲線は全作業行程にわたってほぼ水平を維持しており、熱膨張や熱収縮によって配管がたわむ場合でも支持力が本質的に一定のままであることを示しています。

このタイプのテストでは、定バネユニットの荷重の一定性、フルトラベルの安定性、および動作の信頼性を検証します。すべての生産ユニットは出荷前に負荷校正の対象となり、ANSI/MSS-SP-58-2018 および NB/T47038-2013 に従って負荷偏差が ±6% 以内に制御されます。

これらの製品は、主蒸気パイプラインをはじめとする高温高圧配管など、熱変位の大きな産業用配管システムに適用できます。

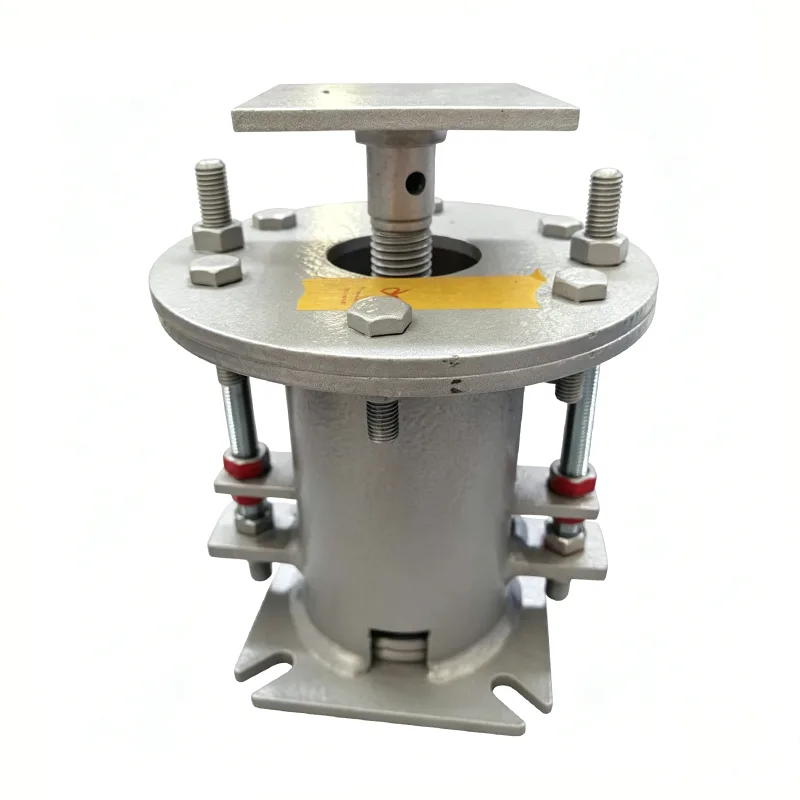

スプリング サポートを指定する場合、最初に決定するのは 2 つのタイプのどちらであるかです。パイプの動きが中程度で、ある程度の負荷変動が許容できる場合は、可変スプリングサポート仕事をうまくこなしてコストを抑える。接続された機器 (蒸気タービンや圧縮機ノズルなど) が大きな負荷変化に耐えられない場合は、コンスタントスプリングサポート。移動範囲全体にわたってほぼ平坦な支持力を維持します。当社のエンジニアは、推測ではなく応力解析データに基づいて適切なタイプを選択するお手伝いをします。

実際の配管システムにおけるスプリング サポートの仕組み

スプリング サポートは単独では機能しません。彼らはほとんどの場合、より大規模なサポート体制の一部です。一般的なセットアップには、重量を支えるための剛性のパイプ サポートまたはパイプ シューが含まれ、スプリング ユニットが垂直方向の熱の動きを処理します。コールドラインをサポートする必要がある場合、サポートポイントでの結露や氷の蓄積を防ぐために、スプリングアセンブリと事前に断熱されたパイプサポートを組み合わせることがよくあります。多くのクライアントは、特にユニットが上部に取り付けられた吊り下げタイプの場合、これらを別の名前 (スプリング ハンガー) で呼んでいます。同じ製品ファミリーですが、取り付けスタイルが異なるだけです。

私たちが使用する材料

原材料にも手を抜きません。すべてのバッチには工場証明書が付属しており、完全なトレーサビリティを検査チームと喜んで共有します。

すべての材料は承認された中国の製鋼所から調達されています。プロジェクトで二相ステンレスや耐熱合金などの特定のグレードが必要な場合は、お知らせください。

私たちが従う基準

当社はデフォルトとして以下の規格に従って製造していますが、ご要望に応じて他の規格にも適応できます。

ASME B31.3 – プロセス配管

ANSI/MSS SP-58 – パイプサポートとハンガー

GB/T 17116 – パイプサポートの中国規格

DIN、JIS、またはプロジェクト固有の仕様にも対応可能

当社の工場は ISO 9001:2015 認証を取得しており、すべての出荷で完全な EN 10204 3.1 材料認証を取得しています。

お客様から寄せられるよくある質問

Q1: 変数か定数か — どうやって決めればよいですか?

パイプの変位が大きくなく、たとえば 10 ～ 25% の負荷変動が問題ない場合は、可変スプリング サポートが適切に機能し、コストも低くなります。取り付けられた機器に厳密な許容ノズル荷重がある場合 (通常はタービン入口、圧縮機接続、または反応器配管)、一定のスプリング サポートを使用します。応力等尺性データまたは変位データを送信していただければ、適切なモデルを無料でお勧めします。

Q2: どのような積載量と移動範囲を提供できますか?

可変スプリング サポートの場合、当社の標準範囲はユニットあたり数百キログラムから最大 20 トン以上をカバーします。一定のスプリングサポートは、厚壁のラインでは 30 トンをはるかに超えることがあります。移動量: 通常、可変ユニットの場合は 0 ～ 150 mm、定数タイプの場合は最大 300 mm 以上です。カスタムの移動範囲と負荷設定は私たちにとって日常的なことです。

Q3：納期はどれくらいかかりますか？

在庫および半完成コンポーネント: 20 ～ 25 日。完全にカスタマイズされた注文: 30 ～ 40 日。プロジェクトのスケジュールが厳しい場合は、早めに当社の営業チームにご相談ください。重要な納期に間に合うように生産枠を再調整することがよくあります。

Q4: 輸出用にどのように梱包しますか?

小さいユニットは燻蒸処理した木箱に入れます。大きなアセンブリはスチール製のパレットまたは防水包装を施した溶接フレームにボルトで固定されます。当社は中東、東南アジア、ヨーロッパ、南米の港に定期的に発送しています。過去 3 年間、配送中の破損に関するクレームは 1 件もありませんでした。

Q5: プロジェクトの参考資料を見せてもらえますか?

はい。当社は、中東のコンバインドサイクル発電所、インドネシアのニッケル処理施設、ブラジルの化学プラント、中国の原子力プロジェクトの従来型アイランド配管に、スプリングサポートと完全なパイプハンガーパッケージを供給してきました。あなたの分野に合った参考リストについては、お問い合わせください。

出荷前のテスト

揚州工場から出荷されるすべてのスプリング サポートは次のチェックを受けます。

目視および寸法検査

ばねの自由高さと剛性のサンプリング

全負荷予圧縮および回復テスト

トラベルスケールの校正

荷重対変位曲線の検証

出荷封筒の中にテストレポートと材料証明書を添付します。契約で必要な場合は、SGS、BV、または TÜV による第三者の立会人検査を利用できます。

ここではカスタマイズが標準です

当社の注文の約半数は、標準部品番号ではなく、顧客の図面または一連の設計条件から始まります。見積もりを取得するには、次のことを伝えるだけで済みます。

取り付けタイプ: トップハンガーまたはベースサポート

高温負荷と低温負荷

予想されるパイプの動き（上または下）

接続の詳細または独自の図面

量

残りの部分、特殊なコーティング、ステンレス製のハードウェア、高温バネ素材、標準外のハウジング サイズなど、すべてを当社が担当します。

私たちの見方

スプリングサポートはロケット科学ではありませんが、正しく行う必要があります。しっかりと構築されたスプリングアセンブリは、15 年または 20 年間静かに使用できます。悪いものは数か月以内に溶接部の亀裂やたるみとして現れます。天順では、自社の工場に入れるのと同じようにこれらを製造しています。つまり、材料を手抜きしたり、テストをスキップしたり、納品時に土壇場で予期せぬ事態が発生したりすることはありません。

次のプロジェクトでスプリング サポート、スプリング ハンガー、コンスタント スプリング サポート、または事前に断熱されたパイプ シューが必要な場合は、要件を当社にお送りください。適正な工場価格と実際に意味のある技術提案を提供します。揚州にある当社の工場を訪問することも歓迎です。その際はお知らせください。
