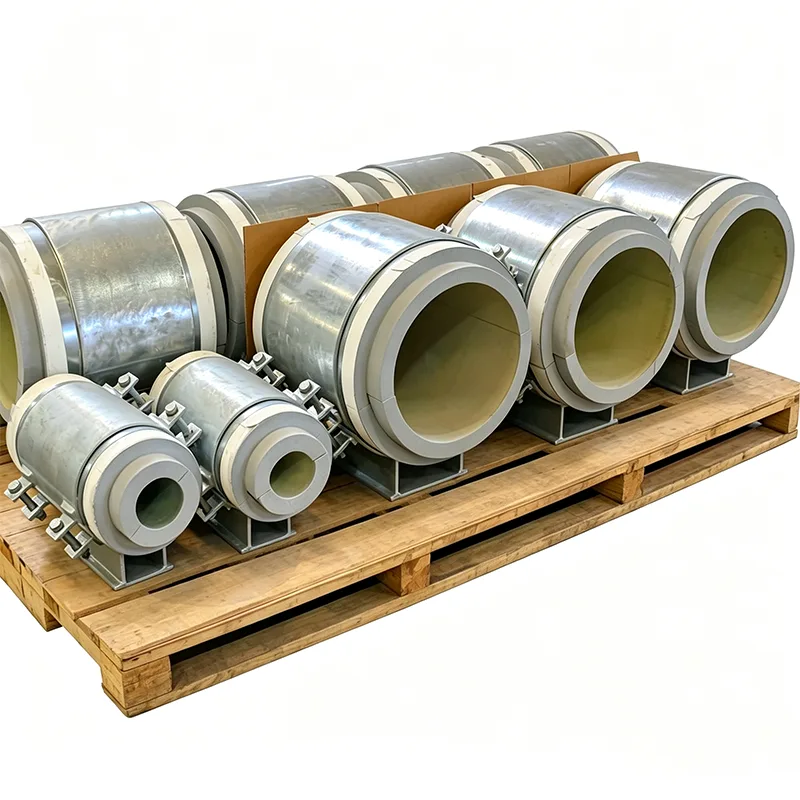

ベース取り付け型事前断熱パイプサポート

パイプサポートの周囲に現場で断熱材を製造すると、事前に断熱されたシステムに弱点が生じます。揚州天順のベース取り付け型事前断熱パイプサポートは、完全にカプセル化された断熱ブロック、統合された防湿層、およびオプションのスライドプレートを備えた工場で組み立てられた単一のユニットとして出荷されます。これにより、現場の労働力が削減され、熱橋が排除され、設置が迅速化されます。見積もりをリクエストしたり、断熱仕様を送信したり、プロジェクトの要件について話し合ったりしてください。

お問い合わせを送信

製品説明

事前に断熱された配管プロジェクト (地域暖房、冷房ネットワーク、または産業用ホットラインとコールドライン) では、断熱システムの強度はその最も弱い部分と同程度です。通常、サポートの場所がその弱点となります。パイプシューの周囲の断熱材を現場で製作し、ブロック材料をサイズに合わせて切断し、厄介な位置に防湿層をシールする作業には時間がかかり、設置者のスキルに大きく依存し、被覆材の施工後に適切に検査するのは困難です。

ベースに取り付けられた事前断熱パイプサポートにより、現場での作業が不要になります。耐荷重絶縁ブロックは工場で金属支持体の内側に接着され、工場から出荷される前に連続ジャケット内に密閉されます。このアセンブリは、すぐに設置できる単一ユニットとして現場に到着します。基礎または鉄骨にボルトで固定し、パイプを敷設し、隣接するパイプ断熱材をサポートの内蔵シールカラーに直接接続します。当社は、一貫性、スピード、長期的な断熱性能が交渉の余地のないプロジェクト向けに、2012 年以来揚州の施設でこれらのサポートを製造しています。

工場で組み立てられた 1 つのアセンブリで得られるもの

各ベース取り付け型事前断熱パイプサポートは、次の 3 つの統合された層で構成されています。

構造上の荷重と耐震要件に合わせたサイズのアンカーボルト穴が事前に開けられた剛性鋼製ベースプレート。

動作温度に合わせて選択された高密度の絶縁ブロックが金属ボディ内に完全に閉じ込められています。最高 140°C の高温サービスの場合、通常、高密度ポリウレタン (PUR) またはポリイソシアヌレート (PIR) が使用されます。冷水および氷点下の用途には、低温使用定格の独立気泡セルラーガラスまたは PIR が使用されます。

断熱ブロックに荷重を分散するパイプクレードルまたはサドル。回転や浮き上がりを防ぐために機械的に固定されています。クレードルはパイプの外径に一致する半径で設計されており、コーティングの損傷を防ぐ保護ライナーが含まれています。

金属アセンブリ全体は標準で溶融亜鉛メッキされており、腐食環境にはステンレス鋼も使用できます。断熱ブロックは管理された工場条件下で接着されるため、圧縮荷重経路は完全に垂直であり、時間の経過とともに対流による熱損失や湿気の移動を引き起こす空隙はありません。

熱橋なし、蒸気漏れなし

このサポートの特徴は、スチールベースプレートとパイプクレードルが決して接触しないことです。断熱ブロックはパイプの全重量に耐え、熱遮断として機能します。冷たいパイプでは、ベースプレートやその下の構造用鋼に霜がつかないことを意味します。ホットパイプでは、基礎に熱が失われないことを意味します。

蒸気バリアの場合、周囲に一体型の金属シールフランジを備えたサポートを製造します。現場で適用されるパイプ断熱ジャケットは、らせん状に巻かれた金属シートであっても、熱収縮スリーブであっても、このフランジに突き当てられ、接着剤またはテープでシールされ、継続的で検査可能な蒸気シールを形成します。また、現場作業員が現場で断熱材セグメントを修正する必要がないように、支持体の周囲の二次断熱材も事前にカットしています。

サポートで移動が必要な場合

多くの事前断熱ラインでは、パイプが伸縮するときにサポート内をスライドする必要があります。絶縁を損なうことなく、低摩擦の滑り面をベースに取り付けられたサポートに統合できます。研磨されたステンレス鋼シートが絶縁ブロックの下側に接着され、ベースプレート上部の PTFE またはグラファイトパッドと組み合わされています。スライドアセンブリ全体は密閉された支持体内に密閉されているため、埃や湿気がスライド面に到達することはありません。設計の動作範囲は、パイプの応力解析に合わせて計算されており、十分な安全マージンが確保されています。

製品の品質に見合ったドキュメント

天順市からの事前絶縁サポート注文には以下が含まれます。

すべての構造用鋼およびボルトに関する EN 10204 タイプ 3.1 の材料証明書。

設計温度での熱伝導率、圧縮強度、水蒸気透過率をリストした断熱材のデータシート。

寸法検査レポートは、ブロックの厚さ、ベースプレートの寸法、アセンブリの全体の高さと位置合わせを確認します。

長期にわたる接着の完全性にとって重要な、接着および硬化中の環境条件を示す工場生産記録。

代表的な用途

事前に断熱された接着パイプシステムが標準的な地域冷暖房ネットワーク

産業プラントの埋設および地上の事前断熱パイプラック

LNG および極低温配管では、工場で密封された蒸気バリアにより試運転の遅れが大幅に軽減されます

衛生的で洗浄可能な支持面を必要とする食品および製薬施設

現場での断熱作業の削減がコストとスケジュール上の目に見えるメリットとなるあらゆるプロジェクト

事前絶縁サポートに天順を選ぶ理由?

私たちはインサレーションを後付けとして扱ったり、単に標準的なシューズにブロックを詰め込んだりすることはありません。当社の社内エンジニアリングチームは、お客様のパイプサイズ、断熱仕様、構造荷重を考慮して、断熱ブロックが許容圧縮応力内で機能し、現場作業員が即席で防湿層を施工でき、ベースプレートが土木用または構造用鋼材の配置に適合するように各サポートを構成します。この設計第一のアプローチと、当社の 14 年間の経験と 70% を超えるリピート注文率を組み合わせることで、熱を適切な場所に保ち、結露を防ぐサポートが確実に得られます。
