熱効率の高い事前断熱パイプサポートにより、保温と現場での迅速な設置が可能

湿気の多い日に冷水ラインの前を歩いていて、パイプサポートの周りが濡れていることに気づいたことがあるなら、事前に断熱されたパイプサポートが何を防ぐように設計されているかを正確に理解したはずです。で天順当社は、断熱材が支持点を通して連続的に維持される必要があるコールドライン、極低温配管、高温プロセスライン用にこれらのサポートを製造しています。 14 年以上にわたり、当社は LNG ターミナル、地域冷却プラント、食品加工施設、その他冷水管と外気とが交わるあらゆる場所にこれらの製品を出荷してきました。

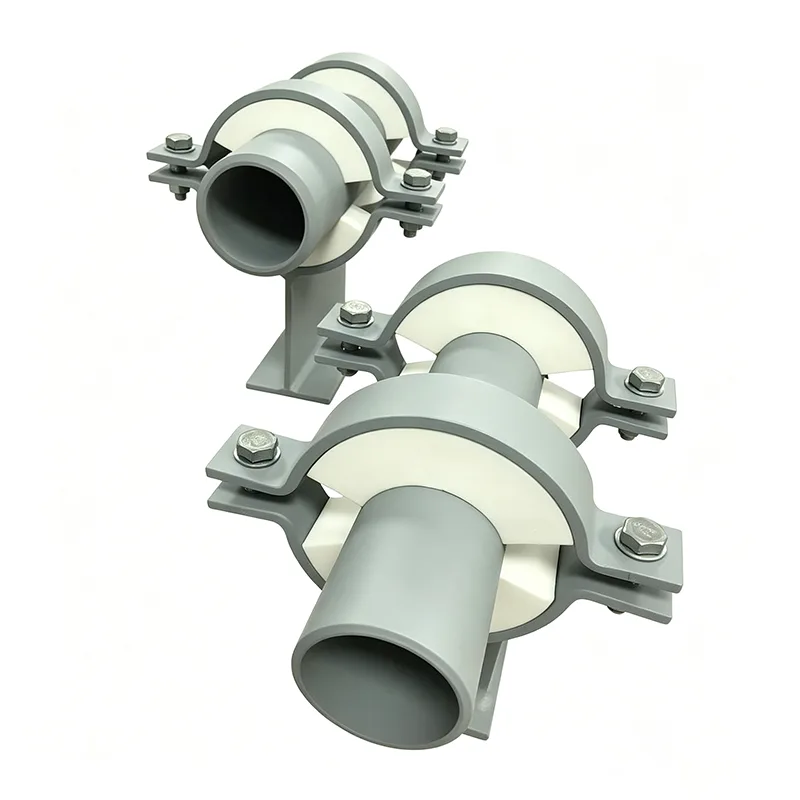

標準のパイプ シューまたはパイプ サポートは、断熱されていないラインには問題なく機能しますが、断熱材を追加するとすぐに問題が発生します。サポート ポイントが熱橋になります。冷たいラインでは、結露、氷の蓄積、そして最終的には腐食が発生することを意味します。ホットラインでは、熱が構造用鋼に直接漏れる経路になります。事前に断熱されたパイプサポートは、サポートシュー自体の内側に剛性の断熱ブロックを埋め込むことでこの問題を解決します。パイプは断熱されたままで、荷重が伝わり、露点が所定の位置に留まります。

事前に断熱されたパイプサポートは、周囲に金属ブラケットを付けて断熱するだけではありません。これらは耐荷重構造要素であり、他のパイプシューと同じ重量、動き、および時折の衝撃荷重に対処する必要があります。ラインが熱の動きを吸収する必要がある垂直方向の走行では、ラインを横に供給することがよくあります。スプリングハンガーまたは可変スプリングサポート。長い水平ラックでは、重要な接続点で一定のスプリング サポートと連携して、コールド パイプがあらゆる場所で完全にサポートされ、完全に断熱されるようにします。

当社の製造基準

ANSI/MSS SP‑58 – パイプサポートとハンガー

ASME B31.3 および B31.1 – プロセスおよび電力配管

EN 13480 – 金属工業用配管 (該当する場合)

GB/T 17116 – パイプサポートの中国規格

当社の工場品質システムは ISO 9001:2015 の認証を取得しており、すべての注文に対して完全な材料トレーサビリティを提供します。 LNG および極低温プロジェクトの場合、鉄鋼コンポーネントの低温衝撃試験証明書も含めることができます。

よくある質問

Q1: 必要な断熱材の厚さはどうすればわかりますか?

サポートの断熱材の厚さは、パイプの断熱材の厚さと一致するか、隙間ができないようにわずかに薄くする必要があります (ただし、それほど大きくはありません)。パイプに 80 mm の発泡ガラスがある場合、靴の内側に少なくとも 70 ～ 80 mm の断熱材を入れます。正確な数値は、熱伝導率の要件と表面結露のリスクによって異なります。断熱仕様をお送りいただければ、それに合わせて対応させていただきます。

Q2: 事前断熱パイプサポートはホットラインに対応できますか? それともコールドラインのみに対応しますか?

両方。低温ラインの結露を防ぐだけでなく、蒸気や高温の油ラインでの熱損失も防ぎます。 200°C を超える高温用途の場合、高温でも劣化しないミネラルウールやケイ酸カルシウムなどの断熱材を選択します。

Q3: これらのサポートは現場溶接可能ですか? それとも完全なアセンブリとして提供されますか?

当社の事前絶縁サポートは通常、すぐにパイプに溶接またはクランプできる完全なアセンブリとして供給されます。断熱ブロックはスチールサドルに事前に接着されており、防湿層は工場で密封されています。これにより、現場で標準的な靴の周囲に断熱ボックスを構築する場合に比べて、現場での労働力が大幅に節約されます。

Q4: スライド式の事前断熱パイプサポートを設計できますか?

はい。 PTFE スライド プレートをベース プレートの下側​​に接着するか、研磨されたステンレス鋼表面を提供します。これにより、パイプは完全に断熱されたまま軸方向に移動できます。また、パイプの応力移動要件に合わせて設計された、横方向のストップを備えたガイド付きバージョンも提供しています。

Q5: 断熱材を傷つけずに発送するにはどうすればよいですか?

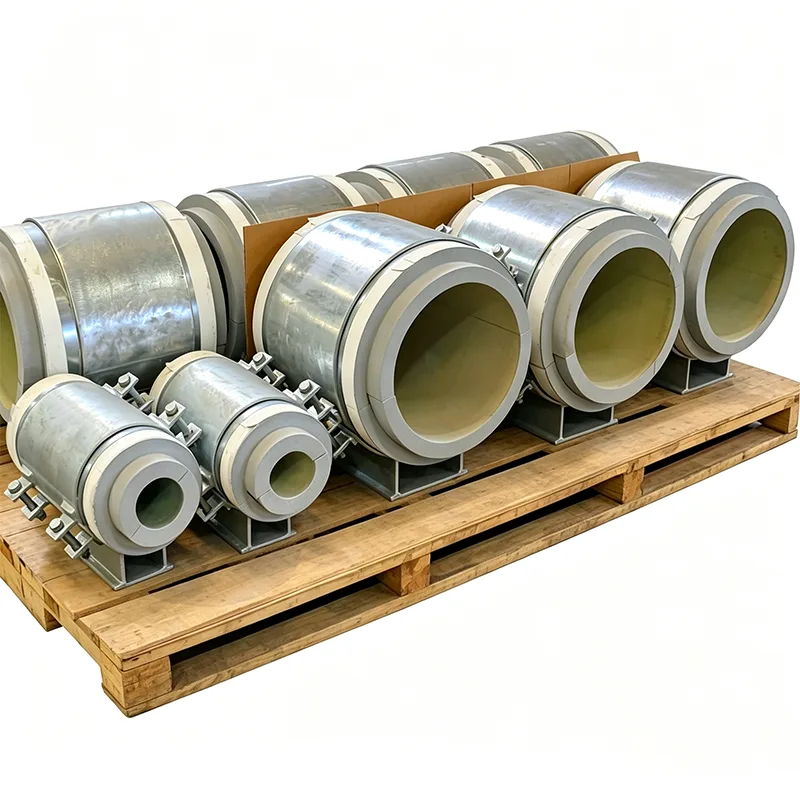

絶縁ブロックはスチールサドルの内側に埋め込まれており、ベースプレートによって保護されています。また、一時的なエッジ保護を追加し、各サポートを木箱または断熱材の周りに発泡パッドを付けたパレットに梱包します。当社はこれを何千台も中東や東南アジアに出荷してきましたが、結露による断熱材の損傷は問題ではありませんでした。

テストと品質保証

すべての事前断熱パイプサポートは、寸法検査を超えるチェックを受けます。

断熱バッチの圧縮強度検証

独立気泡フォームの吸水試験 (ASTM C272 または類似のものによる)

断熱材とスチールサドル間の接着の完全性 (目視および機械的タップテスト)

サドル半径、ベース平面度、ボルト穴位置の寸法チェック

防湿層導通検査

重要な注文またはプロトタイプの注文に対する完全な組み立てでの耐荷重テスト

文書には、スチールと断熱材の材料証明書、テストの概要、および梱包前のタグ付きサポートの写真記録が含まれます。

当社が提供するカスタマイズ

事前に断熱されたパイプサポートは、ほとんどの場合カスタムです。私たちが製造したバリエーションの一部:

大口径LNGパイプ（最大60インチ）用の特大サドル

統合された断熱ブロックを備えた垂直ライザーサポート

固定点用のアンカータイプの事前絶縁サポート

防火地域用の耐火断熱材（ミネラルウールまたは膨張剤でコーティングされたフォーム）

沿岸または沖合設置用のステンレス製サドルとハードウェア

切断せずに既存の活線に後付けできるスプリットシェル設計

サポートの周りに断熱材を取り付ける必要はありません。断熱材の周囲にサポートを構築します。

実際の設置から学んだこと

常に蒸気バリアを考慮してください。コールドラインでは、シールが不完全だと湿気が断熱ブロックに侵入し、断熱材が濡れると断熱性能が急激に低下します。当社ではエッジシーリングに細心の注意を払っており、現場チームが溶接の前後にバリアを検査することをお勧めします。

垂直配管では、事前に断熱された配管サポートに水平配管とは異なる荷重伝達の配置が必要になる場合があります。水平線の場合、断熱ブロックが圧縮時に全重量を支えますが、垂直線の場合、サポートには断熱材を介して係合するスチール製のシャーカラーが必要になることがよくあります。これをデザインに組み込むことができます。

パイプが水圧試験される場合は、試験中パイプが周囲温度になり、汗をかく可能性があることを考慮してください。これは正常なことですが、多くの現場チームがサポート部分に結露が発生しているのを初めて見たことでもあります。インストール マニュアルにこれについて説明したメモがあると、多くの不必要なクエリを節約できます。

ご注文の際は、配管スケジュール、断熱材の種類と厚さ、デザインの動き（スライドの場合）をお知らせください。これら 3 つのデータ ポイントにより、最初の引用文で、やり取りをすることなく、技術的に適切な設計を提案できます。

事前断熱パイプサポートに天順を選ぶ理由?

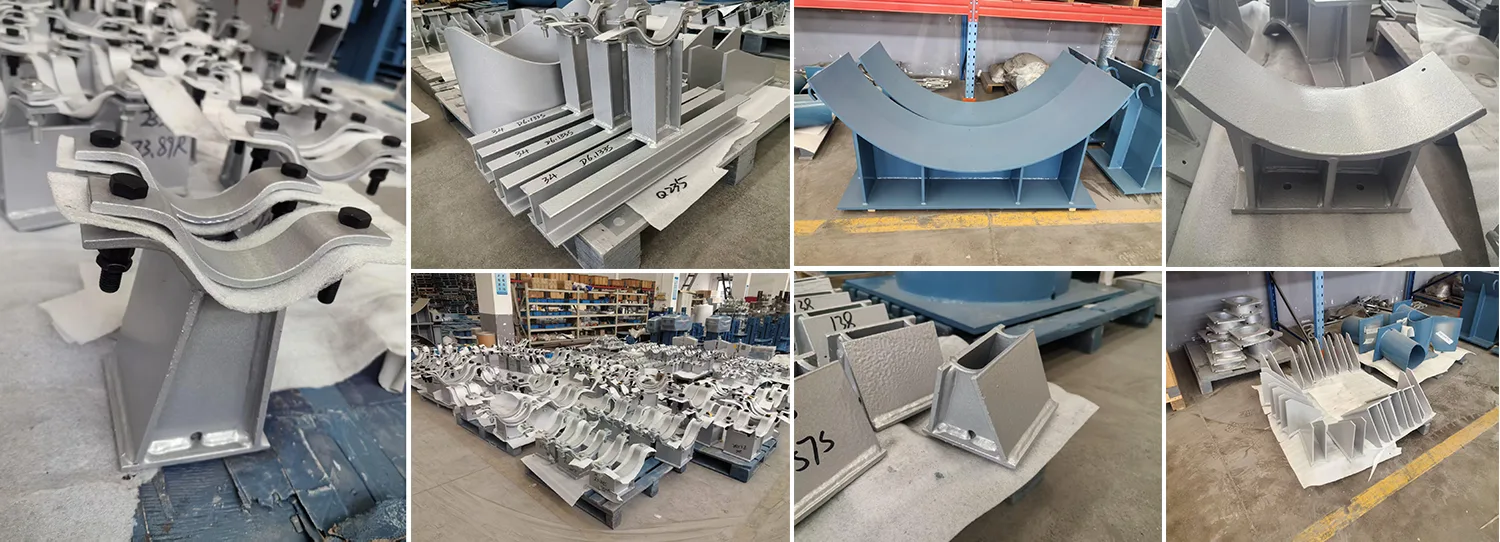

事前に断熱されたパイプサポートは、構造工学と熱設計の交差点に位置します。どちらかの部分を間違えると、サポートが機械的に故障するか、湿気を吸収して絶縁が停止します。当社は 14 年間、両方の部品を正しく製造してきました。揚州にある当社の工場には、スチールサドルの切断から断熱材の接着と防湿層のシールに至るまで、これらの部品を効率的に構築するための生産ラインがセットアップされています。

当社の注文の 70% 以上は、一度当社をテストし、何度もリピートしていただいたお客様からのものです。当社は、事前断熱サポートを世界中に出荷しており、多くの場合、パイプ サポート、スプリング ハンガー、コンスタント スプリング サポートとバンドルされているため、パイプ サポート パッケージ全体が一緒に到着し、タグが付けられ、すぐに設置できます。

次のプロジェクトにコールド ライン、極低温ライン、またはサポート ポイントで適切な断熱が必要な断熱ホット ラインがある場合は、断熱仕様とパイプ サポート リストを当社に送ってください。明確な納期スケジュールとともに工場直接見積もりを作成します。いつものように、当社の工場を訪問して、これらのサポートが出荷前にどのように構築およびテストされているかをご覧ください。
