パイプラインの可変スプリングサポートは産業用配管の安全性と安定性をどのように向上させることができるか

記事の概要:熱膨張、収縮、振動、および変化する動作負荷にさらされる産業用パイプラインには、信頼性の高いサポート システムが不可欠です。あパイプラインの可変スプリングのサポートパイプラインを継続的にサポートしながら、制御された垂直方向の動きを提供します。プロの製造経験を活かし、天順は、発電所、石油化学施設、石油・ガスシステム、化学プラント、水処理プロジェクト、その他の要求の厳しい産業用途向けに、標準化およびカスタマイズされた可変スプリングサポートソリューションを提供しています。

目次

1. パイプラインの可変スプリング サポートとは何ですか?
2. 産業用パイプラインに可変スプリングサポートが必要なのはなぜですか?
3. 可変スプリングサポートはどのように機能しますか?
4. 主要な技術仕様は何ですか?
5. 主なコンポーネントは何ですか?
6. 主な利点は何ですか?
7. 可変スプリングサポートはどこで使用されますか?
8. 適切な可変スプリング サポートを選択するにはどうすればよいですか?
9. 製造品質はパフォーマンスにどのような影響を与えますか?
10. 他のパイプサポートとどう違うのですか?
11. よくある質問

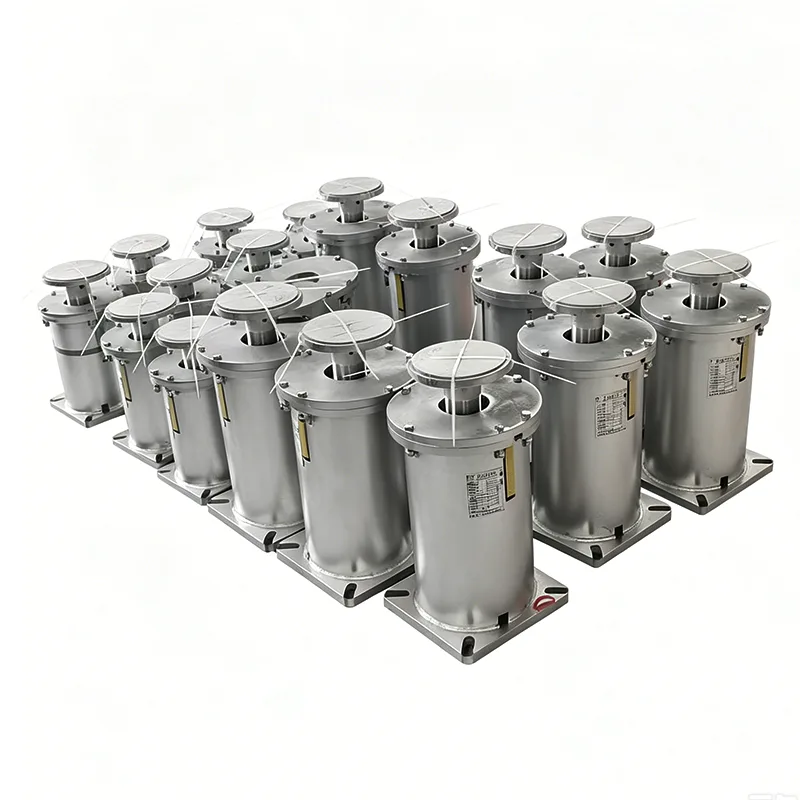

パイプラインの可変スプリング サポートとは何ですか?

A パイプラインの可変スプリングのサポート制御された垂直方向の動きを可能にしながら、パイプラインの負荷を運ぶように設計された弾性機械サポートです。動きを制限する剛性サポートとは異なり、可変スプリング サポートはスプリングのたわみ特性を利用してパイプラインの位置の変化に対応します。

工業用配管は、動作温度が変化すると大きく移動する可能性があります。蒸気ライン、給水システム、プロセスパイプライン、復水ライン、その他の高温システムは、動作中に膨張し、停止後に収縮する可能性があります。この動きが適切に管理されないと、パイプ、バルブ、フランジ、機器のノズル、および構造接続部に過剰な力が伝わる可能性があります。

適切に選択されたスプリング サポートは、予測可能な支持荷重を維持しながら、これらの力を分散するのに役立ちます。 Tianshun の製品範囲には、さまざまな耐荷重、移動要件、設置条件、産業環境向けに設計された標準構成とカスタマイズ構成が含まれます。

産業用パイプラインに可変スプリングサポートが必要なのはなぜですか?

パイプラインのサポートは、単にパイプを所定の位置に保持するだけではありません。適切に設計されたサポート システムは、過剰な二次応力を生じさせることなく、重量、熱の動き、振動、および動作条件に対応する必要があります。

可変スプリング サポートは、パイプラインの垂直方向の変位補償が必要だが、一定のスプリング サポートに伴う極度に低い荷重変動は必要ない場合に特に役立ちます。

• 熱膨張補正：パイプラインの温度変化に応じて垂直方向の動きを制御できます。
• 負荷分散:パイプラインと関連コンポーネントに継続的なサポートを提供します。
• ストレスの軽減:接続された機器に伝わる過剰な力を軽減します。
• 振動管理:配管システムを操作するための弾性支持機構を提供します。
• 機器の保護:敏感な接続ポイントでの過剰な負荷のリスクを軽減します。
• 設置の柔軟性:プロジェクトの要件に応じて、さまざまな構成を選択できます。

エンジニアリング プロジェクトの場合、サポートは、単にパイプの直径に基づいてサポートを選択するのではなく、常に実際のパイプラインの重量、動作、動作温度、設置位置、構造条件に基づいて選択する必要があります。

可変スプリングサポートはどのように機能しますか?

可変スプリング サポートの動作原理は、スプリングのたわみと加えられる荷重の関係に基づいています。実際には、バネはパイプラインが垂直に移動するにつれて変化する支持力を生成します。

パイプラインが下方に移動すると、バネはさらに圧縮され、支持力が増加します。パイプラインが上方に移動すると、バネの圧縮が減少し、それに応じて支持力も減少します。この制御された変化により、サポートは荷重を支え続けながらパイプラインの動きに追従することができます。

したがって、冷負荷と温負荷の違いは、工学設計時に重要な考慮事項となります。サポートは、その動作状態が許容される荷重変動と移動範囲内に収まるように正しく校正する必要があります。

垂直方向の変位が中程度で、ある程度の荷重変動が許容される用途では、可変スプリング サポートを使用することで、性能、構造の単純さ、設置の利便性、コストの効果的なバランスを実現できます。

主要な技術仕様は何ですか?

パイプライン プロジェクトが異なれば、必要なばね容量と動作範囲も異なります。 Tianshun が提供する製品情報によると、可変スプリング サポート構成は幅広い産業用動作条件をカバーできます。

これらの値は、ユニバーサルデザインの制限ではなく、製品選択の参考として扱う必要があります。最終仕様は、実際の工学条件およびメーカーの技術文書に従って確認する必要があります。

主なコンポーネントは何ですか?

可変スプリング サポートは、調整された複数のコンポーネントで構成されます。各部品は、耐荷重能力、設置の安定性、操作の可視性、または環境保護に貢献します。

• つる巻きバネ:ばね鋼から製造され、安定した機械的性能を実現するために加工された主要な弾性コンポーネント。
• 上部および下部接続プレート:サポートをパイプライン構造と支持構造に接続します。
• 負荷インジケーター:設置時および操作時のばねの荷重と変位の状態を特定するのに役立ちます。
• ロック機構:輸送、設置、試運転中にスプリングアセンブリを固定します。
• 保護ハウジング:ほこり、湿気、雨水、腐食性環境への曝露からスプリングを保護します。

これらのコンポーネントを組み合わせることで、システムは安定したサポート パフォーマンスが重要な長期にわたる産業用サービスに適したものになります。

主な利点は何ですか?

適切なスプリング サポートを選択することは、配管システムの信頼性に大きく貢献します。従来の剛性サポートと比較して、可変スプリング設計は、取り付けとメンテナンスが比較的簡単でありながら、追加の動作能力を提供します。

制御された負荷変動

適切に設計された可変スプリング サポートにより、パイプラインの移動に伴う支持力の変化が制限されます。天順の標準製品情報では、最大 25% の負荷変動が指定されています。

複数の荷重および移動オプション

さまざまなスプリング サイズと移動範囲により、サポートを特定のパイプラインの動きと荷重要件に簡単に適合させることができます。

プリロードキャリブレーション

スプリングサポートは、指定されたプロジェクト要件に応じて事前に調整できるため、現場での設置と試運転が簡素化されます。

適応性のある構造

さまざまな設置環境、スペース制限、使用条件に応じて、さまざまな構成と材料を選択できます。

メンテナンスの利便性

モジュール構造により、機器のライフサイクル中に保守が必要な場合のコンポーネントの交換とメンテナンスが簡素化されます。

可変スプリングサポートはどこで使用されますか?

この技術は、温度変化、動作条件、または機器の振動により垂直方向の動きが発生する工業用配管システムに適しています。

• 火力発電所の蒸気パイプライン
• 給水および復水パイプライン
• 石油化学プロセスのパイプライン
• 熱交換器接続パイプライン
• 石油およびガスのコンプレッサーステーション
• 天然ガスパイプラインのバルブチャンバー
• 地域暖房ネットワーク
• 上下水処理施設
• 船舶および海上プラットフォームの配管
• 化学および医薬品処理システム

たとえば、発電施設や石油化学施設では、パイプラインで加熱と冷却のサイクルが繰り返されることがあります。正しく選択された可変スプリング サポートは、配管システム全体で意図した応力分布を維持しながら、結果として生じる垂直変位に対応できます。

適切な可変スプリング サポートを選択するにはどうすればよいですか?

正しい選択は、スプリング サポート エンジニアリングにおいて最も重要なステップの 1 つです。サポートは、公称パイプサイズだけではなく、実際の動作条件に従って選択する必要があります。

1. 動作負荷を決定します。パイプラインの重量、断熱材、バルブ、継手、流体の重量、およびその他のサポートされているコンポーネントを計算します。
2. 垂直方向の動きを特定します。低温状態と動作状態の間で予想される上向きまたは下向きの変位を確立します。
3. 負荷変動を確認します。許容荷重変動が接続機器や配管応力設計に適しているかどうかを判断してください。
4. 設置スペースの評価:利用可能な構造およびメンテナンス クリアランスに基づいて、適切な構成を選択します。
5. 環境条件を考慮してください。湿気、腐食、温度、屋外暴露に対して適切なハウジングと表面処理を選択してください。
6. 取り付け方向を確認してください:サポートが上向きまたは下向きの動きに対応する必要があるかどうかを確認します。
7. エンジニアリング標準を確認します。選択したサポートが該当するプロジェクト仕様および配管設計要件と互換性があることを確認してください。

複雑なプロジェクトの場合、エンジニアはパイプラインの負荷、動作温度、予想される変位、設置スペース、その他の重要なパラメーターをサプライヤーに提供できます。その後、メーカーは適切なモデルと構成を推奨します。

製造品質はパフォーマンスにどのような影響を与えますか?

スプリング サポートの性能は、スプリングの一貫性、寸法精度、荷重校正、材料の品質、最終組み立てに大きく依存します。したがって、製造品質はパイプラインの長期的な信頼性に直接関係します。

天順は、原材料検査、CNC バネ製造、バネ性能試験、完成組立検査、最終納品前検査をカバーする全プロセスの品質管理アプローチを報告しています。同社の製造施設には、CNC スプリングコイリングマシン、スプリング試験装置、分光計、非破壊検査機器が含まれます。

製品情報によると、各スプリングは組み立て前に複数の圧縮および荷重テストを実施し、安定した性能を確認します。同社の品質管理システムは ISO 9001:2015 認証を取得しており、その製品は CE および API 要件を含む国際規格に準拠していると記載されています。

これらの品質管理措置は、スプリングサポートが繰り返しの熱サイクルの下で長年にわたって使用され続ける可能性がある産業プロジェクトにとって特に重要です。

他のパイプサポートとどう違うのですか?

この比較は、普遍的な「最適な」パイプ サポートが存在しない理由を示しています。可変スプリングサポートは、パイプラインが適度な垂直変位を経験し、支持荷重の制御された変化が許容される場合に特に魅力的です。

よくある質問

1. パイプラインの可変スプリング サポートの主な機能は何ですか?

その主な機能は、熱膨張、収縮、または動作条件の変化によって引き起こされる制御された垂直方向の動きを可能にしながら、パイプラインの重量を支えることです。

2. 可変スプリング サポートと一定スプリング サポートの違いは何ですか?

可変スプリング サポートは、スプリングがたわむと支持力が変化します。コンスタント スプリング サポートは、指定された移動範囲全体にわたってより一貫したサポート力を維持するように設計されています。可変スプリング サポートは、通常、中程度の荷重変動が許容される場合に適しています。

3. スプリングサポートの選択にはどのような情報が必要ですか?

重要なパラメータには、使用荷重、冷間荷重、高温荷重、垂直変位、移動方向、使用温度、設置スペース、配管構成、および環境条件が含まれます。

4. どのような移動範囲が利用可能ですか?

一般的な製品オプションには、30 mm、60 mm、90 mm、120 mm、180 mm のトラベルがあります。実際に計算されたパイプラインの動きに応じて、適切な移動量を選択する必要があります。

5. 可変スプリングサポートはカスタマイズできますか?

はい。特別な荷重要件、変位条件、限られた設置スペース、材料、表面処理、その他のプロジェクト固有の要件に合わせてカスタマイズされたソリューションを開発できます。

6. 可変スプリング サポートが必要か定常スプリング サポートが必要かはどのように判断すればよいですか?

決定は、パイプラインの移動、許容される支持荷重の変動、接続された機器の感度、応力分析、およびプロジェクトの仕様に基づいて行う必要があります。重要な配管システムの場合は、工学計算と専門的な技術レビューを通じて選択を確認する必要があります。

結論

適切に設計されたサポート システムは、産業用配管の安全かつ信頼性の高い運用の基礎となります。弾性荷重サポートと制御された垂直方向の動きを組み合わせることで、パイプラインの可変スプリングのサポート熱変位の管理、パイプラインの負荷の分散、過度の応力の軽減、接続された機器の保護に役立ちます。標準またはカスタマイズされたソリューションを必要とするプロジェクトに対して、Tianshun は複数の荷重および移動構成を備えた可変スプリング サポート、製造品質管理、技術的選択支援、およびアフターサポートを提供します。新しいパイプライン プロジェクトを計画している場合、または既存のサポート システムのアップグレードを計画している場合は、お問い合わせ荷重、変位、温度、設置要件を考慮して、アプリケーションに適した可変スプリング サポート ソリューションを検討してください。
