蒸気パイプラインは起動段階と停止段階で急激な温度差にさらされ、高温の媒体により大きな熱伸び変位が生じます。パイプラインの自重、媒体の重量、変動する荷重は同時に作用します。通常の可変スプリングサポートには十分な耐圧性と耐熱性がありません。長時間の運転では、バネの弛み、荷重の偏り、ハウジングの変形が容易に発生し、パイプラインの接合部の断裂やユニットの負荷の減少または停止につながる可能性があります。

この図は、製品の耐荷重精度と動作信頼性を検証するための荷重と変位の重要なパラメータを含む、可変スプリング サポート/ハンガーの荷重変位性能曲線を示しています。

各ユニットは出荷前に負荷校正と性能テストの対象となります。設定荷重偏差は±5%以内に抑えられ、国際規格ANSI/MSS‑SP‑58‑2018およびNB/T47039‑2013に準拠しています。

製品は電力、石油化学、その他の産業用配管システムの技術要件を満たしています。 MSS‑SP‑58‑2018 に従って、可変スプリング ユニットの最大許容荷重変動は、全作動行程内で動作高温荷重の 25% を超えてはなりません。

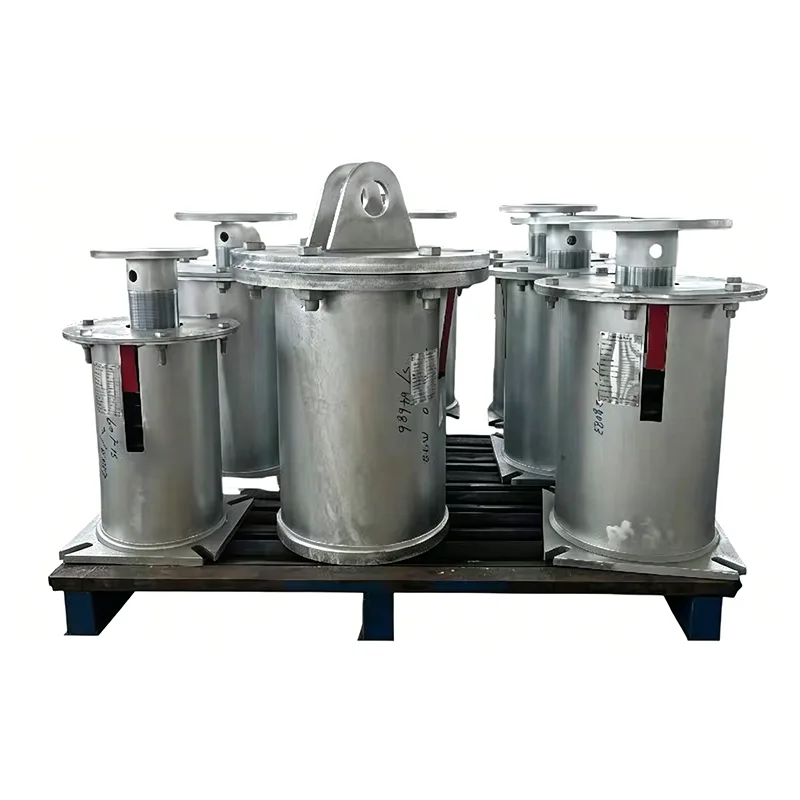

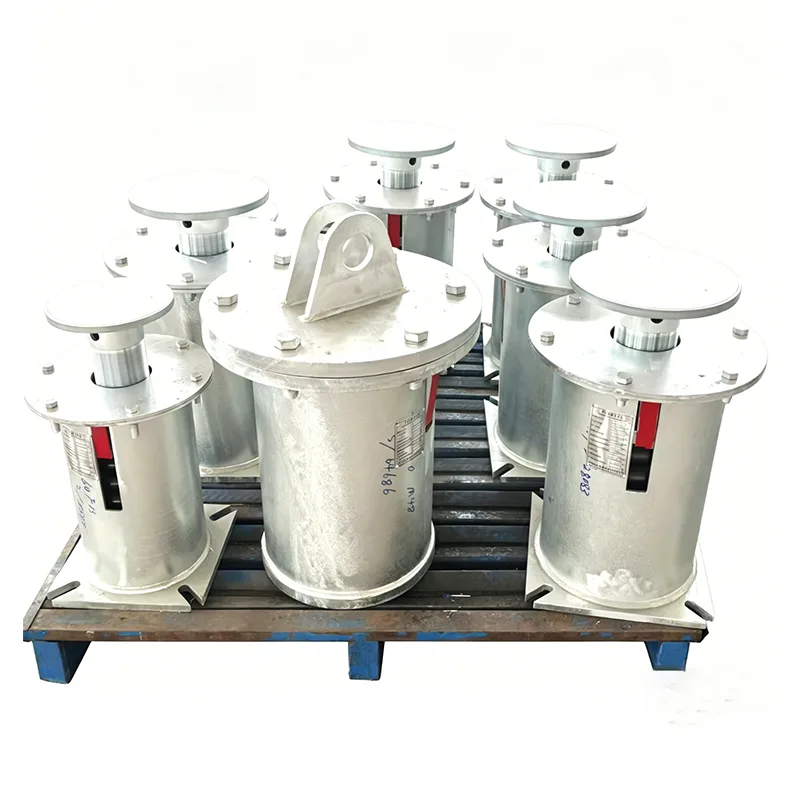

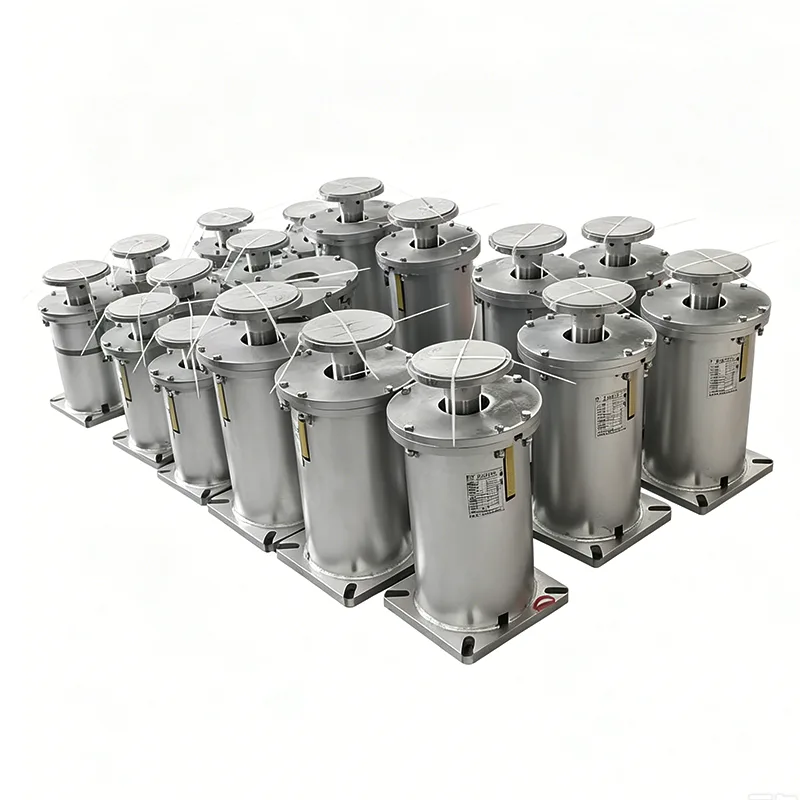

蒸気パイプ可変スプリング サポートは、蒸気サービス向けにカスタム設計されており、火力発電、地域暖房、石油化学プラントにおける蒸気パイプラインの長期連続運転の需要に応えます。 2012 年の生産開始以来、当社は大規模な蒸気プロジェクトに 400 セット以上のサポートを提供しており、現場での最長耐用年数は 13 年に達します。

製品技術仕様

可変スプリングハンガースペック表	例

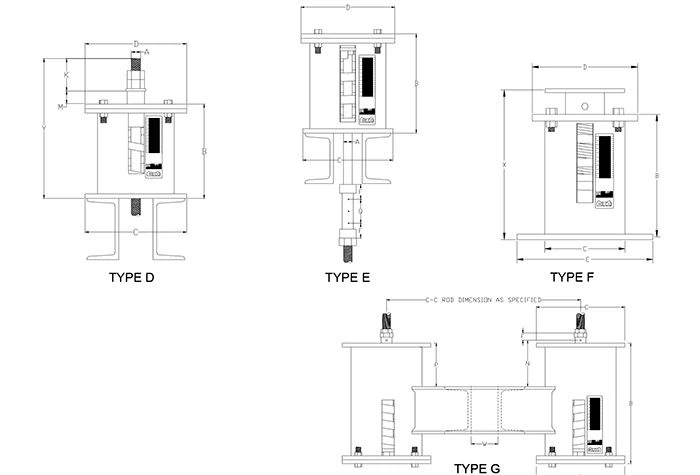

ハンガーの種類/構成	タイプA、B、C、D、E、F、G
スプリングサイズ/番手	No.0～No.22
移動範囲	30mm、60mm、90mm、120mm 180mm
動作荷重	0.2kN～400kN
設置負荷（低温負荷）	kN/kgf
動作負荷（高温負荷）	kN/kgf
移動方向	上向き / 下向き
変動性 (%)	≤ 25% (標準)
表面処理	溶融亜鉛めっき/塗装
ハウジング材質	炭素鋼(Q235/Q355)

構造構成と動作原理

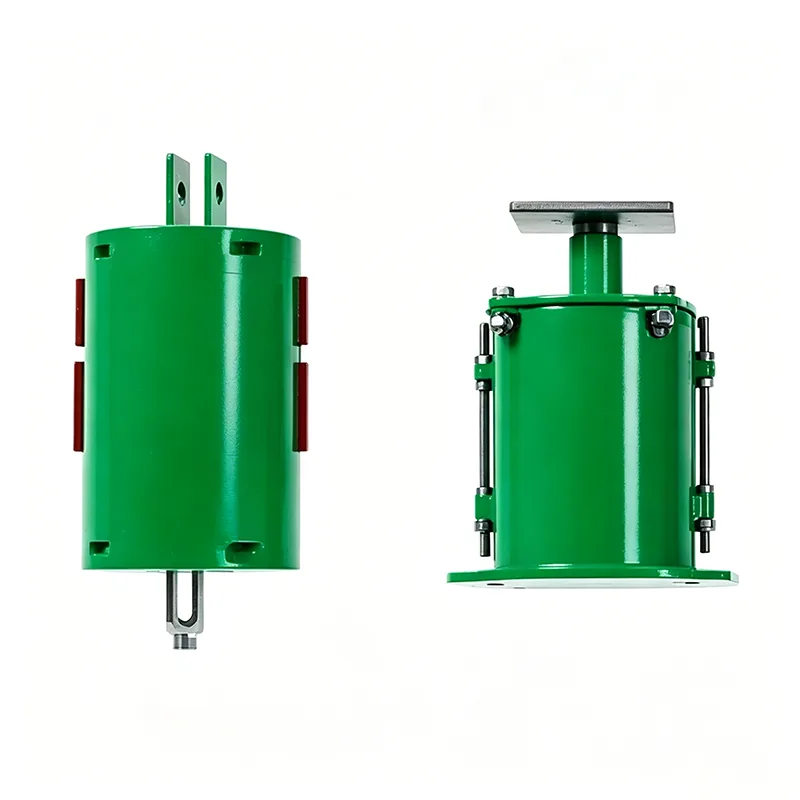

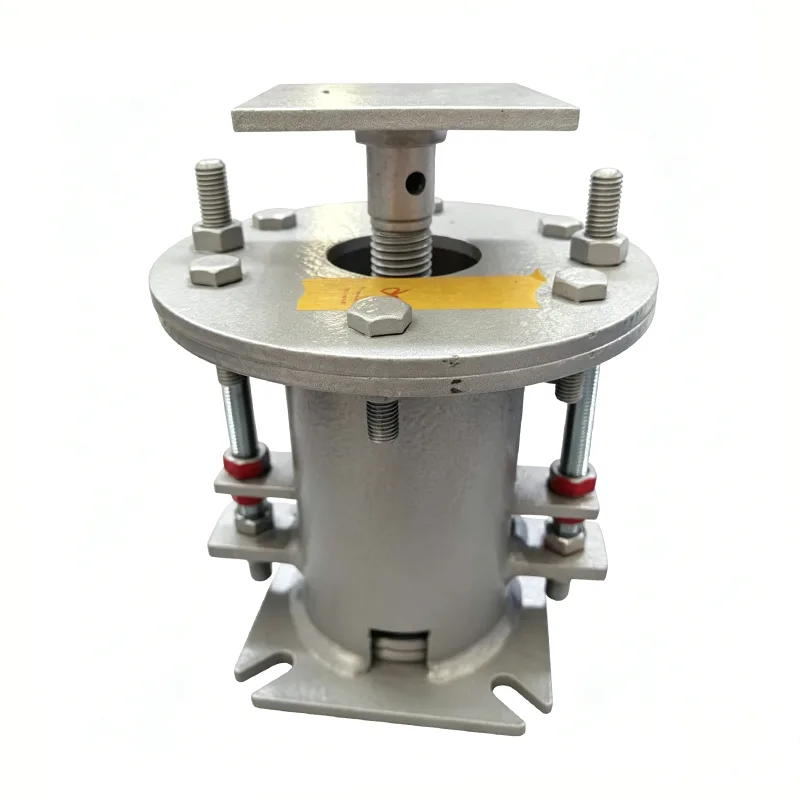

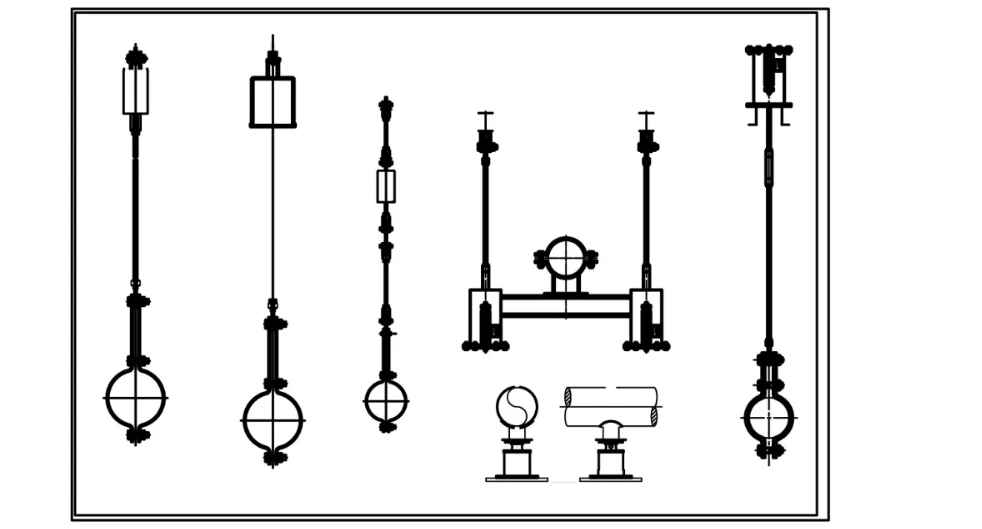

蒸気パイプ可変スプリング サポートには、上部吊り下げ型と下部支持型の 2 つの構造タイプがあります。バネの弾性変形によりパイプラインの垂直方向の熱変位を相殺し、たわみ範囲内で安定して制御された荷重変動を実現します。

すべてのコンポーネントは、高温条件に適した材料で製造されています。

1.高温合金圧縮バネ

2.耐圧ハウジングの肉厚化

3.耐熱調整ねじ棒

4.金属変位目盛板

5.高強度鍛造リフティングラグとベース

6.デュアル緩み止めロックアセンブリ

設置荷重は工場で事前に校正されています。温度の上昇に伴ってパイプラインが膨張すると、バネが同時に伸縮してパイプラインの負荷を均等に維持し、溶接線や機器のノズルにかかる応力を軽減します。

グレーデッドマテリアルマッチングテーブル

蒸気管可変ばねサポートの実際の動作条件に一致するように、蒸気温度によって 3 つの材料構成が分類されています。

オペレーティンググレード	媒体温度	ばね材	ハウジング材質	表面保護処理
低温蒸気	300℃以下	60Si2MnA	Q345B	耐高温エポキシプライマー＋トップコート
中温蒸気	300℃～450℃	50CrVA	16MnR	サンドブラストと厚みのある高温耐性コーティング
高温過熱蒸気	450℃～550℃	高温Cr-V合金	304ステンレス鋼クラッドプレート	一体型高温不動態化および溶射

すべての原材料には、資格のある製鉄所からのオリジナルの工場 MTC 証明書が付属しています。すべての鋼バッチは、分光学、引張試験、衝撃試験という 3 つの再検査を受けます。 EEAT 監査要件を満たすために、完全な文書のトレーサビリティが維持されます。



全シリーズ仕様表

モデルコード	定格荷重(kN)	標準熱たわみ(mm)	適合する蒸気管呼び径	適用規格
SPVS-50	0.3～25	50、80	DN25～DN150	GB/T 17116、HG 20644
SPVS-120	25～120	120、150	DN200〜DN400	ASME B31.1 熱電力コード
SPVS-200	120～350	150、200	DN450～DN800大口径主蒸気管	DL/T発電所サポート規格

典型的なアプリケーションシナリオ

蒸気パイプ可変スプリング サポートは主に主蒸気ラインに配備されます。

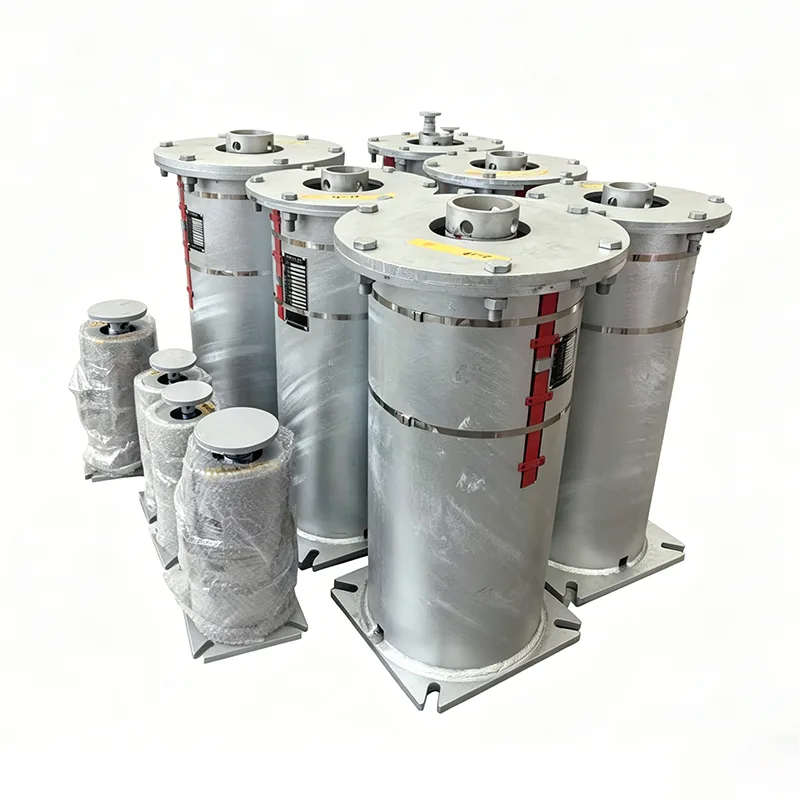

▶ 石炭火力およびガス火力発電所の主蒸気、再熱蒸気、給水パイプライン

▶ 製油所の炉および分解装置用の高温蒸気伝送ライン

▶ 大都市地域暖房用の一次高温蒸気ネットワーク

▶ バイオマス発電所および廃棄物発電所における蒸気発生パイプライン

▶ ケミカルパークの熱交換ステーションと蒸気分配ヘッダー

国内および海外のベンチマークプロジェクトに対する大量供給の記録が存在します。 EEATの信頼できる検証を強化するために、過去のプロジェクト契約書、現場の完成写真、所有者の受け入れ文書を提供できます。

標準化された生産および品質管理ワークフロー

すべての製品は出荷前に包括的な社内テストを受けます

社内テストのカバー

寸法および外観検査、PMI (Positive Materials Identification)、硬度試験、MT/PT 非破壊試験 (該当する場合)、荷重変位曲線によるバネ荷重試験、およびコーティングの厚さ測定。工場テストレポート (FTR) と材料テストレポート (MTR) が提供されます。

注: 社内テストは ILAC 認定の第三者テストではありません。

第三者による立会い検査または臨床検査は、オプションの別途見積もりサービスとして利用できます。

オプションの第三者検査サービス（別途お見積り）

1. 材料試験

化学成分分析、引張試験、シャルピー低温衝撃試験、硬さ試験。

2. 溶接NDT

磁粉探傷試験 (MT)、液体浸透探傷試験 (PT)、超音波探傷試験 (UT)、および放射線透過探傷試験 (RT)。

3. ばね荷重性能試験

荷重-変位曲線を含む。

4. 溶融亜鉛メッキ・エポキシ塗装防食検査

5. 立会い検査、工場監視、出荷前検査 (PSI)

私たちの利点

LISEGA インターナショナル パイプ サポート システムに対するベンチマーク

当社の製品荷重精度、テスト基準、および文書化システムは、LISEGA 国際パイプ サポート システムに対してベンチマークされています。

当社の特徴

製品のみを供給する一般的な国内メーカーとは異なり、スプリングユニットごとに荷重-変位曲線を提供します。また、第三者によるSGSテストや立会い検査も促進し、海外プロジェクトのPE/CPEエンジニアによる文書レビューもサポートします。

充実のアフターサービス

▶ 適切な蒸気パイプ可変スプリングサポートモデルに正確に一致する無料のパイプライン応力計算

▶ 規格外の寸法および特殊な高温条件に合わせたカスタム製作

▶ オンサイトエンジニアが立会い、持ち上げ、負荷の試運転、ロックタブの取り外しをガイドします

▶ 12 か月の完全なユニット保証。保証期間内の負荷異常またはコンポーネントの欠陥については無料交換

▶ 長期のスペアパーツ在庫と24時間オンライン技術サポート

補足FAQ

Q: このサポートは過熱蒸気パイプラインに長期間使用できますか?

A: Cr-V 合金スプリングとステンレス鋼クラッド プレート ハウジングを備えた蒸気パイプ可変スプリング サポート バリアントを選択してください。テストでは、550℃の連続運転下でも性能低下がないことが確認されており、この製品は複数の1,000 MWの発電ユニットで長期使用が確認されています。

Q: 各セットにはどのような受領書が同梱されますか?

A: 各ユニット セットには、原材料工場のテスト証明書、バネ荷重テスト シート、溶接検査報告書、および製品の適合証明書が含まれています。第三者機関による再検査にも対応しております。

Q: この製品は、既存のパイプラインの改修中に古いスタイルのスプリング サポートを直接置き換えることができますか?

A: 寸法は統一された国家標準仕様に従います。取り付けリフティングポイントとネジロッドのサイズは互換性があります。荷重とたわみパラメータを検証した後、土木基礎を大規模に変更することなく、直接交換が可能です。
