油圧スナバーはパイプラインを地震や動的荷重からどのように保護しますか?

パイプラインは現代産業のライフラインであり、石油、ガス、化学物質、水を長距離にわたって輸送します。ただし、地震、風荷重、ウォーターハンマー、圧力サージなどのさまざまな外力に対して脆弱です。これらの動的荷重と地震荷重は、適切に管理されないと、致命的なパイプライン障害を引き起こす可能性があります。油圧スナバは、パイプラインをこれらの力から保護する重要な安全装置です。油圧スナバーは、ショック サプレッサーまたは耐震スナバーとしても知られ、急速な動的荷重下でしっかりとロックしながら、パイプラインのゆっくりと制御された熱移動を可能にし、それによって過度の変位や応力を防止する機械装置です。 Yangzhou Tianshun Pipeline Technology Co., Ltd. の工場では、25 年以上にわたって高性能油圧スナバーを製造しており、世界中の重要なインフラを保護する上でその重要な役割を認識してきました。

油圧スナバーの保護機構は、速度感応式ロックという、シンプルだが非常に効果的な原理に基づいています。通常の動作条件下では、スナバーによりパイプラインが熱的にゆっくりと膨張および収縮し、熱の増大に制約なく対応できます。しかし、地震や突然の動的荷重が発生すると、スナバーは速度の急激な増加を感知して瞬時にロックし、パイプを拘束して過度の動きを防ぐ剛性の支柱として機能します。この迅速な応答は、ピストン、特殊なシリコーン液が充填されたシリンダー、洗練されたバルブ機構を含む、精密に設計された油圧システムによって実現されます。当社の油圧スナバーはミリ秒単位で応答するように設計されており、最も深刻な地震や動的事象からパイプラインが確実に保護されます。この包括的なガイドでは、パイプラインの安全に油圧スナッバーを不可欠にするエンジニアリング、油圧、および材料について詳しく説明し、当社工場の豊富な経験に基づいた詳細な技術仕様と応用ガイダンスを提供します。

目次

• 1. 油圧スナバの動作原理は何ですか?
• 2. 油圧スナッバーはどのように地震荷重と動的荷重を軽減しますか?
• 3. 当社の油圧スナバーの主な技術仕様は何ですか?
• 4. 適切な設置とメンテナンスでスナバの性能を確保するにはどうすればよいですか?
• よくある質問 (FAQ)
• 結論とカスタムスナバに関する相談

油圧スナバの動作原理は何ですか?

油圧スナバーの核心は、熱膨張に対する自由な動きと、動的負荷の下での強固な拘束の両方を提供する、速度に敏感なエネルギー吸収デバイスです。この装置は、高粘度のシリコーン流体が充填されたシリンダー、特別に設計されたオリフィス通路を備えたピストン、およびバネ仕掛けの逆止弁アセンブリで構成されています。通常の遅い熱運動では、ピストンは流体中を低速で移動し、流体は最小限の抵抗でオリフィスと逆止弁を通過できます。この自由な動きは通常 100 mm/秒未満であり、パイプラインに重大な負荷をかけることなく熱膨張に対応します。ただし、地震やウォーターハンマーなどの動的イベントにより高速の動きが発生すると、ピストン全体の圧力降下により、オリフィスを通る流体の流れが非常に制限されます。逆止弁が閉じると、流体が制御されたバイパスを通過し、急激な動きに抵抗する減衰効果が生じます。ロック動作は段階的に行われます。つまり、速度が増加するにつれてスナバーの抵抗が増加し、非常に高速なイベントに対して効果的に堅固な停止となります。

当社の主要な運営原則油圧スナバー:

• 速度感応ロック:スナバーは、用途に応じて、通常 50 ～ 150 mm/秒の特定の速度閾値でロックするように調整されています。これにより、通常の熱膨張時にはロックが解除されたままになりますが、地震が発生した場合にはすぐにロックされることが保証されます。
• 進行性の耐性:突然の厳密な拘束を提供する機械式停止とは異なり、油圧スナッバーは速度とともに増加する漸進的な抵抗を提供します。これにより衝撃荷重が緩和され、パイプラインとそのサポートに伝わるピーク力が軽減されます。
• 熱補償:スナバーは伸張と圧縮の両方の動きに対応できるように設計されており、パイプラインが通常の動作範囲内で自由に伸縮できるようになります。
• フェイルセーフ設計:作動油の漏れやシールの故障が発生した場合、スナバは自動的にロックするように設計されており、パイプラインが保護されないまま放置されることを防ぎます。
• 調整可能なロック感度:当社の油圧スナバーの多くは、ロック速度を現場で調整できるため、パイプラインの特定の耐震設計基準に合わせて微調整することができます。

中東の石油化学プラントの実例は、実際の動作原理を示しています。このプラントには大口径の蒸気パイプラインがあり、通常の運転中に最大 150 mm の動きで大幅な熱膨張が発生しました。しかし、この地域は小規模な地震活動が起こりやすい地域でもあります。標準的なパイプサポートは熱の動きを許容しますが、地震中にパイプを拘束することはできませんでした。当社の油圧スナバーを戦略的な場所に設置することにより、プラントは通常の状態では自由な熱移動を実現しましたが、地震発生時にはスナバーがロックされ、パイプの変位を安全なレベルに制限しました。工場長は、マグニチュード 5.2 の地震の際にスナバーが完璧に機能し、パイプライン システムへの損傷を防止したと報告しました。

私たちの工場は揚州天順パイプラインテクノロジー株式会社は、さまざまなパイプラインのサイズや動作条件に合わせて、さまざまなロック感度とストローク容量を備えた油圧スナバーを製造しています。当社は接液部に高級ステンレス鋼を使用しており、当社のシリコーンオイルは化学的に不活性で幅広い温度範囲で安定しています。各スナバーは動的試験装置で試験され、そのロック特性と減衰特性が検証されます。この精密エンジニアリングへの取り組みにより、当社の油圧スナバーは最も要求の厳しい環境でもパイプラインを確実に保護します。

油圧スナバーはどのようにして地震荷重と動的荷重を軽減するのでしょうか?

地震イベントと動的荷重は、パイプラインに複数の方向に作用する複雑な力を生成します。油圧スナバ厳格な拘束とエネルギー散逸を組み合わせてこれらの力に対処します。地震波が地面を伝わると、パイプラインが地面とともに動きますが、パイプラインは長く連続した構造物であるため、その慣性により地面の動きより遅れます。この差動により、パイプの設計限界を超える曲げ応力と軸方向荷重が発生する可能性があります。油圧スナバーは地震発生時にロックし、パイプを支持構造に結合し、過度の相対移動を防ぎます。さらに、スナバーの油圧減衰作用により地震エネルギーの一部が熱として放散され、パイプラインとそのサポートにかかる全体的な負荷が軽減されます。

油圧スナバーの主な負荷軽減メカニズム:

• 変位制限:高速度下でロックすることにより、スナバーは地震時のパイプラインの変位を制限し、パイプとそのサポートの設計範囲内に保ちます。
• エネルギー散逸:油圧減衰効果は、動的負荷からの運動エネルギーの一部を熱に変換し、パイプラインとその構造的サポートに伝わる力を軽減します。
• 負荷の再分散:油圧スナバーはパイプラインに沿って戦略的に配置され、地震荷重を均等に分散し、特定の点での応力集中を防ぎます。
• 共振防止：スナバーは減衰効果を提供することで、動的負荷を増幅する可能性があるパイプラインの固有周波数での共振を防ぐのに役立ちます。
• ウォーターハンマーに対する保護:突然の圧力サージ（ウォーターハンマー）下でのスナバーの迅速なロックにより、パイプラインの過度の移動が防止され、ジョイントの分離やサポートの破損のリスクが軽減されます。

東南アジアの液化天然ガス (LNG) 施設のケーススタディでは、地震荷重の軽減における油圧スナバーの有効性が実証されています。この施設は地震活動地域に位置しており、長さ 2 km の地上配管システムが設置されていました。地震リスク評価の後、エンジニアは重要なサポート場所に 100 個を超える油圧スナバーを設置しました。マグニチュード 6.2 の地震の際、スナバーは設計どおりにロックし、パイプの変位を計算された安全範囲内に制限しました。事後検査では配管システムに損傷はなかったことが判明し、施設は48時間以内に操業を再開することができた。施設管理者は、油圧スナバーのおかげで、致命的な故障となる可能性があった事態を防止できたと評価しました。

当社の工場では、さまざまな負荷の方向や大きさに合わせて、単動式や複動式などさまざまな構成の油圧スナバーを製造しています。また、メンテナンス担当者がスナバの状態を一目で確認できる視覚的な位置インジケータを内蔵したスナバも提供しています。当社のエンジニアリング チームは、有限要素解析 (FEA) を使用してスナバーのサイジングと配置の検討を実行し、地震荷重および動的荷重に対するパイプラインの応答をモデル化できます。これにより、スナバーが最適な位置とサイズに設定され、最も効果的な保護が得られます。当社の油圧スナバーを使用すると、パイプライン オペレーターは、インフラストラクチャが最も深刻な地震や動的なイベントに対しても備えられていると確信できます。

当社の油圧スナバーの主な技術仕様は何ですか?

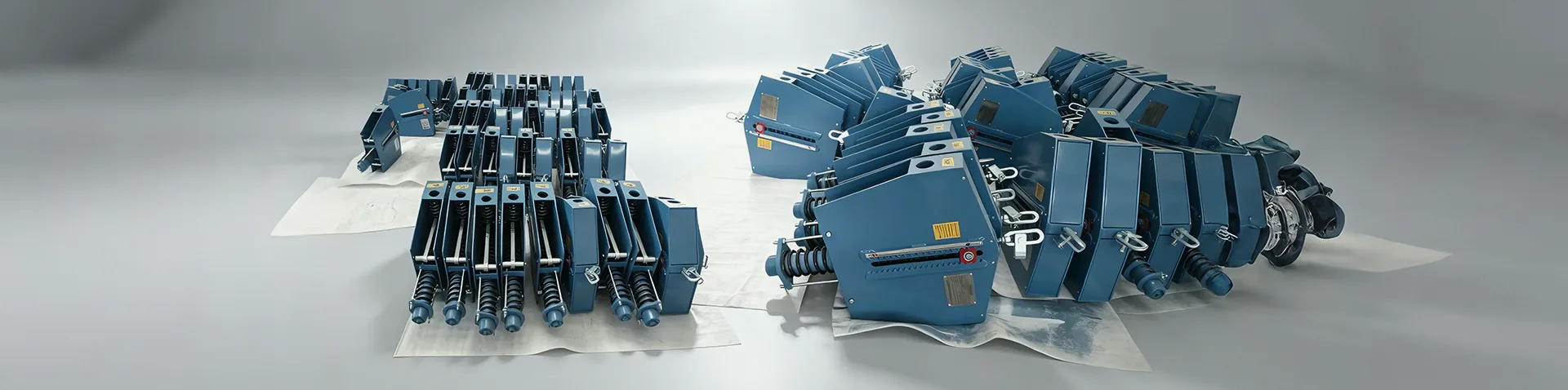

T.S. MACHINARY は、さまざまなパイプライン用途向けの包括的な油圧スナバーを製造しています。当社の製品ラインには、発電所、製油所、産業施設の特定の要件に適合する、さまざまな負荷容量、ストローク長、ロック速度を備えたスナバーが含まれています。当社の油圧スナバー製品はすべて ISO 9001 に従って製造され、ASME B31.1、DIN EN 13480、およびその他の国際規格の要件を満たしています。以下の表は、世界中の重要なパイプライン保護アプリケーションで使用されている、最も人気のある油圧スナバー モデルの主要な技術仕様をまとめたものです。当社の工場では、特殊なストローク長、負荷容量、環境保護コーティングなど、特定のプロジェクト要件を満たすカスタム スナバーも製造できます。

標準モデルに加えて、当社の工場では、特定の環境に対する油圧スナバーの性能と適合性を強化するために、いくつかのオプション機能を提供しています。これらには、-40°C まで液体を保つ特殊なシリコーンオイルを使用した低温バージョンが含まれます。高温バージョンは 120°C での連続動作が可能です。海洋プラットフォームや化学プラントなどの腐食環境用のエポキシコーティングされたバージョンもあります。また、特定のパイプラインの熱移動要件に対応するためのカスタム ストローク長も提供しています。

当社の品質管理プロセスには、すべての油圧スナバーの 100% 動的性能テストが含まれており、ロック速度、負荷容量、および減衰特性が指定の値を満たしていることを確認します。また、油圧システムの圧力テストも実施し、作動圧力下で漏れがないことを確認します。各スナバには固有のシリアル番号が付けられており、製造から現場での設置まで完全なトレーサビリティが可能です。私たちの工場は揚州天順パイプラインテクノロジー株式会社は、標準スナバとコンポーネントの包括的な在庫を維持し、あらゆる場所への迅速な配送を可能にします。また、当社はスナバー選択サービスも提供しており、エンジニアリング チームがお客様の特定のパイプライン保護ニーズに合わせた最適なモデルとサイズの選択をお手伝いします。

適切な設置とメンテナンスによりスナバの性能を確保するにはどうすればよいですか?

油圧スナバー精密機器であるため、意図したとおりに動作するためには慎重な設置と定期的なメンテナンスが必要です。不適切に取り付けられていると、スナバが動的荷重下でロックできなくなったり、ロックすべきではないときにロックしてしまう可能性があります (例: 低速の熱移動中など)。私たちの工場は揚州天順パイプラインテクノロジー株式会社は、お客様が油圧スナバーの信頼性と耐用年数を最大化できるよう、詳細な設置ガイドラインとメンテナンスに関する推奨事項を提供します。これらのガイドラインに従うことで、スナバーが地震や動的なイベント中に必要な重要な保護を提供できるようになります。

油圧スナバーの主な取り付けとメンテナンス方法:

• 正しい向き:スナバーは、ピストンロッドが予想される動きの方向と一致するように、正しい向きで取り付ける必要があります。スナバーを斜めに取り付けると側面荷重が発生し、シールが損傷して性能が低下する可能性があります。

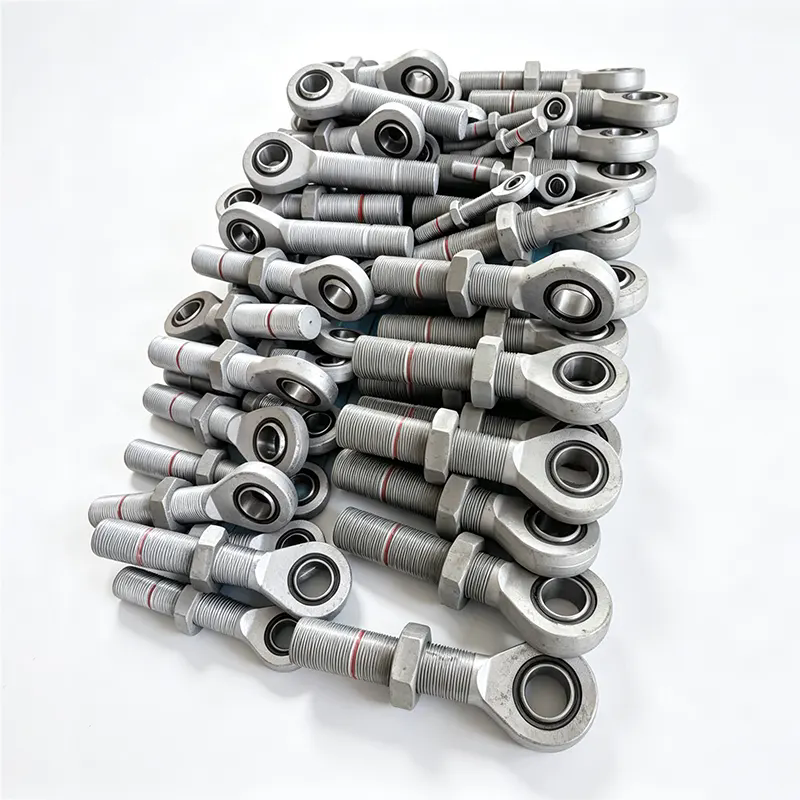

• 適切な取り付け:付属の取り付けブラケットを使用し、パイプラインと支持構造にしっかりと取り付けられていることを確認します。取り付けポイントは、スナバーの耐荷重をサポートに伝えるのに適切な構造でなければなりません。
• 潤滑とシール:腐食やシールの劣化を防ぐために、スナバーのピストン ロッドを定期的に洗浄し、推奨オイルで潤滑する必要があります。定期的なメンテナンス中に、シールに摩耗や漏れの兆候がないか検査する必要があります。
• 機能テスト:動的負荷をシミュレートするポータブル テスト ユニットを使用して、スナバのロック機能を年に 1 回テストすることをお勧めします。これにより、スナバーが動作し続け、ロック速度が仕様から逸脱しないことが保証されます。
• 交換スケジュール：適切なメンテナンスを行ったとしても、油圧スナッバーの耐用年数には限界があります。スナバーは 15 ～ 20 年ごとに交換することをお勧めします。シールの完全性が損なわれている場合、またはスナバーが激しい地震にさらされた場合は、それより早く交換することをお勧めします。

米国の原子力発電所のケーススタディは、定期的なスナバ メンテナンスの重要性を示しています。定期検査中に、メンテナンス担当者は、いくつかの油圧スナッバーでシール漏れが発生し、シリコーン液がゆっくりと漏れていることを発見しました。対処せずに放置しておくと、スナバーの減衰能力が低下し、地震時に適切にロックされなくなる可能性があります。プラントは当社が推奨するメンテナンス手順に従い、シールを交換し、スナバーに新しい液体を再充填しました。その後の動的テストにより、スナバーが完全に動作することが確認されました。プラントの安全管理者は、事前のメンテナンスプログラムにより潜在的な安全上の問題が防止され、次の地震発生時にスナバーが完全に機能したと述べた。

当社の工場では、検査、テスト、シール交換手順を網羅した包括的なスナバ メンテナンス マニュアルを提供しています。また、テスト機器の正しい使用方法やテスト結果の解釈を含む、メンテナンス担当者向けのトレーニング プログラムも提供しています。ターンキー ソリューションをご希望のお客様には、定期検査、機能テスト、シール交換を含むスナバ サービス契約を提供しています。このサービスにより、油圧スナバーが最適な状態に維持され、必要なときにパイプラインを保護できるようになります。適切な設置とメンテナンスに投資することで、パイプライン オペレーターは油圧スナバーがパイプライン システムの全寿命にわたって最高レベルの保護を提供することを保証できます。

よくある質問 (FAQ)

質問 1: 油圧スナッバーと機械式ストラットの違いは何ですか?

回答: 機械式ストラットは、パイプラインに高い熱応力を与える可能性がある熱移動を許さない強固な接続を提供します。一方、油圧スナバーは、急速な動的負荷の下でロックしながら、ゆっくりとした熱移動を可能にします。これは、通常の動作中、スナバーが熱膨張に対応し、応力を軽減することを意味します。地震荷重または動的荷重がかかるとロックされ、剛性の支柱として機能します。この二重の機能により、油圧スナッバーは熱応力の蓄積を防ぐため、大きな熱の動きを受けるパイプラインにより適しています。

質問 2: 油圧スナッバーは修理できますか? それとも故障した場合は交換する必要がありますか?

回答: 多くの場合、油圧スナッバーはシールを交換し、流体を再充填することで修理できます。ただし、内部のピストンまたはシリンダーが損傷している場合は、スナバを交換する必要があります。当社の工場では、ほとんどの油圧スナバー モデルに対して再構築サービスを提供しており、分解、検査、摩耗部品を交換し、スナバーを元の仕様に再組み立てします。資格のある技術者にスナバを評価してもらい、修理または交換が最も費用対効果の高い選択肢であるかどうかを判断してもらうことをお勧めします。

質問 3: 油圧スナッバーのロック速度はどのように決定されますか?

回答: ロック速度はスナバーの内部バルブとオリフィスの設計によって決まり、製造時に設定されます。通常、パイプラインの予想される熱移動率と耐震設計基準に基づいて選択されます。ほとんどの用途では、80 ～ 150 mm/秒のロック速度が使用されます。当社の工場では、特定のプロジェクト要件に合わせてロック速度を調整できます。また、調整可能なロック速度機能を備えたスナバーも提供しており、パイプラインの特定の動作プロファイルに合わせて現場で調整することができます。

質問 4: 油圧スナッバーは屋内と屋外の両方の設置に適していますか?

回答: はい、油圧スナッバーは屋内と屋外の両方の設置に適しています。ただし、屋外設置の場合、特に腐食環境や高湿度の場所では、耐食コーティング (エポキシまたは亜鉛メッキ) を施したスナバーをお勧めします。極寒の気候向けに、-40°C まで液体を保つ特殊な液体を使用した低温バージョンも提供しています。当社の工場では、お客様の特定の設置環境に最適な材料とコーティングのオプションに関する詳細なガイダンスを提供できます。

質問 5: Yangzhou Tianshun Pipeline Technology Co., Ltd. は、油圧スナッバーに関してどのような認証を取得していますか?

回答: 当社の油圧スナバーは、ISO 9001:2015 (品質管理) および ISO 14001:2015 (環境管理) 認証に基づいて製造されています。また、パイプライン サポートに関する ASME B31.1、DIN EN 13480、および GB/T 17116.3 規格にも準拠しています。当社の製品は、SGS や TÜV などの第三者機関によってテストおよび認定されており、すべての注文に完全なテストレポートと証明書のセットが提供されます。当社の工場は定期的に監査を受け、製造プロセスと品質管理システムが最高の国際基準を満たしていることを確認します。

結論: 高品質の油圧スナバーでパイプラインを保護する

油圧スナバーは、パイプラインを地震荷重や動的荷重から重要な保護を提供する重要なデバイスです。通常の状態では自由な熱移動を可能にし、急速な動的イベントではロックすることにより、過剰な変位を防ぎ、応力を軽減し、エネルギーを散逸させ、パイプライン システムの完全性と安全性を確保します。 Yangzhou Tianshun Pipeline Technology Co., Ltd. の工場では、数十年にわたり高性能油圧スナバーを製造しており、さまざまな用途に合わせてさまざまな負荷容量、ストローク、ロック速度を備えた幅広いモデルを提供しています。品質、精密エンジニアリング、顧客サポートに対する当社の取り組みにより、当社のスナバーは世界中の最も重要なインフラストラクチャ プロジェクトに信頼性の高い保護を提供します。

地震や動的荷重からパイプライン システムを保護したいと考えていますか?今すぐ揚州天順パイプラインテクノロジー有限公司にお問い合わせください包括的なスナバコンサルティングをご希望の場合は、当社のエンジニアリング チームは、パイプラインの設計、動作条件、地震リスク プロファイルを分析し、最適な油圧スナバーのモデル、サイズ、配置を推奨します。当社は、無料の実現可能性調査、競争力のある価格設定、短納期を提供し、設置およびメンテナンスのあらゆるサポートを提供します。今すぐ揚州天順パイプラインテクノロジー有限公司に無料の油圧スナバーコンサルティングをリクエストして、パイプラインが予期せぬ事態から確実に保護されるようにしてください。
