スプリングハンガーサポート要求の厳しい産業用配管システムにおいて、パイプの重量、熱の動き、振動を制御する上で重要な役割を果たします。 Tianshun は、10 N ～ 100,000 N の定格荷重と最大 200 mm の変位能力を備えた設計されたスプリング ハンガー ソリューションを提供し、電力、石油化学、LNG、精製所、暖房、製薬、および食品加工施設にわたるアプリケーションをサポートしています。
適切に選択されたスプリング ハンガー サポートにより、制御された垂直サポートを維持しながら、動作温度が変化しても配管システムが安全に移動できます。剛性のハンガーとは異なり、スプリングベースのシステムは熱膨張と熱収縮に対応し、荷重をより効果的に分散し、パイプや接続された機器に伝わる応力を軽減します。 Tianshun は、60Si2MnA や 50CrVA などのばね鋼を使用したスプリング ハンガー アセンブリを製造しており、炭素鋼ハウジング、保護コーティング、カスタマイズされた接続、プロジェクト固有の荷重と変位要件のオプションを備えています。産業用パイプラインのサポートを選択する際には、構造、動作原理、仕様、テスト要件、および適用条件を理解することが不可欠です。
目次
スプリング ハンガー サポートはどのようにテストされますか?
カスタマイズされたスプリング ハンガー ソリューションを入手

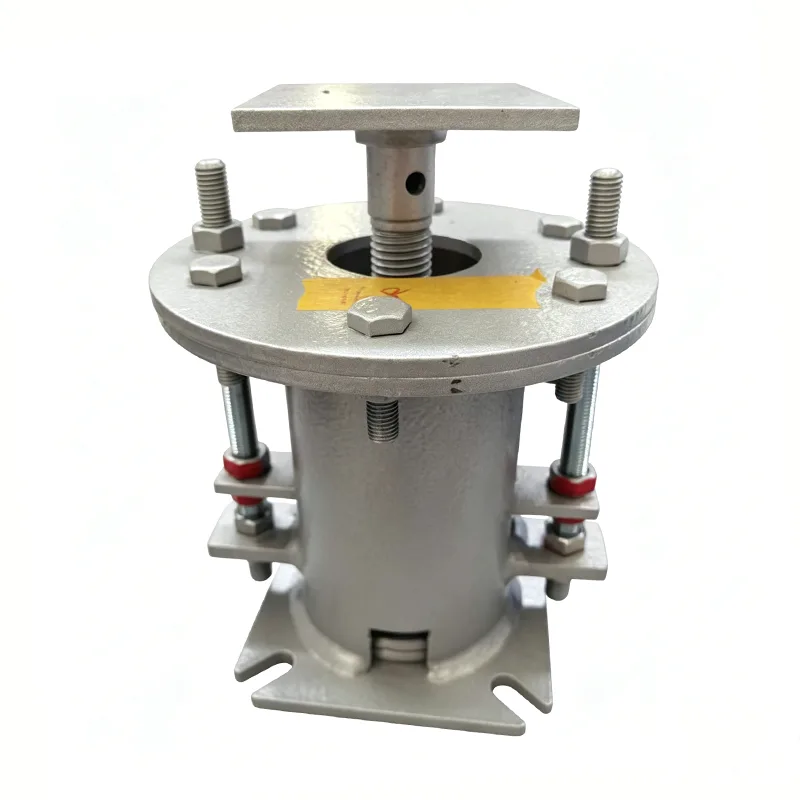

スプリングハンガーサポートとは何ですか？
スプリング ハンガー サポートは、制御された垂直方向の動きを可能にしながらパイプラインの重量を支えるように設計された機械式配管サポートです。スプリングの弾性挙動を利用して、温度変化、動作荷重、その他の使用条件によって生じる動きに対応します。
プロセスパイプが加熱されると、膨張して冷たい位置から移動する可能性があります。冷えるとパイプは収縮します。剛性の高いサポートはこの動きを制限し、パイプにさらなる応力を発生させる可能性があります。適切に設計されたスプリング ハンガーは、パイプが設計された移動範囲内で移動できるようにしながら、支持力を提供します。
このため、スプリング ベースのサポートは、蒸気ライン、高温プロセス配管、発電システム、石油化学施設、製油所、およびパイプの応力設計中に熱変位を考慮する必要があるその他の設備に特に役立ちます。
プロジェクト エンジニアの場合、パイプの公称サイズだけでサポートを選択すべきではありません。動作負荷、高温および低温負荷、予想される動作、設置方向、温度、接続寸法、および適用可能な設計基準をすべて評価する必要があります。
スプリングハンガーサポートはどのように機能しますか?
基本的な動作原理は単純です。スプリング アセンブリは、パイプの垂直方向の変位を許容しながら、制御された支持力を生成します。
- パイプの荷重が伝達されます。ハンガーはパイプの重量と動作荷重の一部を支持構造に伝達します。
- 温度変化が動きを引き起こします。パイプラインが加熱または冷却されると、熱膨張または熱収縮により垂直方向の動きが発生します。
- スプリングは次のように応答します。動きの方向や大きさに応じてバネが縮んだり伸びたりします。
- 動きは制御されたままです:サポートはパイプを固定位置に強制するのではなく、設計された変位に対応します。
- 負荷が分散されます:サポートを正しく選択すると、パイプ サポートや接続された機器での過度の局所的な負荷を防ぐことができます。
実際の配管設計では、スプリング ハンガーはより大きなサポート システムの一部として機能します。配管応力解析やプロジェクト要件に応じて、パイプシュー、剛性サポート、ガイド、アンカー、その他のコンポーネントを一緒に使用できます。
主なコンポーネントは何ですか?
スプリング ハンガーの信頼性は、スプリング アセンブリ、ハウジング、調整機構、および接続ハードウェア間の相互作用によって決まります。一般的な構成には次のコンポーネントが含まれます。
| 成分 | 一次機能 | 代表的な材質または特徴 |
|---|---|---|
| スプリングアセンブリ | 制御された支持力を提供し、動きに対応します | 60Si2MnAまたは50CrVAばね鋼 |
| ハウジング | スプリングアセンブリを保護し、位置決めします。 | Q235B または Q345B 炭素鋼 |
| 調整ネジ | 設置時に荷重と高さの調整が可能 | プロジェクト固有の鉄骨構造 |
| ハンガーロッドとアクセサリー | サポートをパイプラインと構造物に接続します | プロジェクトの要件に応じて選択 |
| 変位インジケーター | 実際の移動位置を表示します | はっきりと見える校正済みの表示 |
標準構成が設置条件と一致しない場合は、接続寸法と付属品をカスタマイズできます。これは、利用可能な設置スペースが限られている改造プロジェクトや複雑なパイプ ラックの場合に特に重要です。
パフォーマンス上の主な利点は何ですか?
熱移動補償
主な利点は、温度変化によるパイプの垂直方向の動きに対応できることです。天順の標準スプリング ハンガー設計では、選択した構成に応じて、50、80、120、150、200 mm の定格変位オプションを提供できます。
制御された負荷サポート
産業用パイプラインは、プロセス流体、断熱材、使用条件の変化により、稼働中に大幅に重くなる可能性があります。正しく指定されたスプリング アセンブリは、動作サイクル全体にわたって制御されたサポートを維持するのに役立ちます。
振動伝達の低減
バネで支持された配置は、パイプの振動が構造部材に直接伝わるのを軽減するのに役立ちます。これは、回転機器、蒸気システム、プロセス機器、および振動制御が重要なその他の設備の周囲で役立ちます。
設置の柔軟性
調整機構により、設置者は設置中にサポートの位置と荷重を微調整できます。これにより、完全に固定されたサポート配置と比較して現場での位置合わせが簡素化されます。
さまざまなプロジェクトへの適応性
スプリング ハンガー アセンブリは、さまざまな荷重、移動要件、材料、接続タイプ、環境条件に合わせて設計できます。天順では、特殊な荷重、変位、温度、接続要件に合わせたカスタマイズされたソリューションも提供しています。
エンジニアがチェックすべき技術パラメータは何ですか?
スプリング ハンガーを注文する前に、エンジニアはパイプの直径のみに基づいてユニットを選択するのではなく、実際の動作条件を確立する必要があります。次の仕様は特に重要です。
| パラメータ | 天順基準範囲 | なぜそれが重要なのか |
|---|---|---|
| 使用荷重 | 10N～100,000N | 必要なサポート能力を決定する |
| 定格変位 | 50～200mm | 予想されるパイプの動きに対応する必要がある |
| 動作温度 | -20℃～+450℃ | 材質とスプリングの選択に影響を与える |
| ばね材 | 60Si2MnA / 50CrVA | 機械的および疲労性能をサポート |
| ハウジング材質 | Q235B / Q345B | 構造的な保護とサポートを提供します |
| 表面処理 | エポキシジンクリッチコーティング・溶融亜鉛メッキ | 腐食保護を向上させます |
| 適用規格 | ANSI/HG 20644、GB/T 17116、DIN 2545 | 製品をプロジェクトの仕様に合わせるのに役立ちます |
国際 EPC プロジェクトの場合、エンジニアはプロジェクト固有の規格、材料証明書、検査要件、または第三者の立会いを指定することもできます。これらの要件は、生産を開始する前に確認する必要があります。
スプリングハンガーサポートはどこに使用されますか?
スプリング サポートは、荷重サポートと制御された熱の動きを共存させる必要がある工業用配管に適しています。一般的なアプリケーションには次のものがあります。
- 火力発電所の蒸気と水の配管
- 原子力発電所補助配管システム
- 石油化学プロセスのパイプライン
- 石油精製炉および塔配管
- LNGおよびLPGターミナルパイプライン
- 都市部のセントラルヒーティングネットワーク
- 製薬プロセス配管
- 食品加工サニタリー配管
- 高温高圧蒸気ライン
化学および石油化学施設では、サポートが湿気、腐食性雰囲気、または厳しい動作温度にさらされる可能性があるため、表面保護と材料の選択が特に重要です。
可変スプリング サポートと一定スプリング サポート: 違いは何ですか?
パイプライン サポート設計における最も重要な決定の 1 つは、アプリケーションに可変スプリング構成が必要か、それとも一定スプリング構成が必要かということです。
| 比較 | 可変スプリングサポート | 一定のスプリングサポート |
|---|---|---|
| 支持力 | スプリングの動きに合わせて変化 | ほぼ一定に保たれるように設計されています |
| 一般的な使用方法 | 適度な熱移動 | 大きな移動または厳しい荷重変化の要件 |
| 設計上の考慮事項 | 許容荷重変動 | 移動中の負荷の一定性 |
| 代表的な用途 | 一般的なプロセスおよびユーティリティ配管 | 主蒸気と精密機器の接続 |
配管応力設計内で支持力の変化が許容可能な場合には、可変スプリングサポートが適切な場合があります。接続された機器の許容荷重変化がより厳しい場合、または大幅な垂直移動が予想される場合は、一定のスプリング配置を検討できます。
正しい選択は、プロジェクトの配管応力解析、高温および低温負荷条件、移動方向、および機器ノズルの制限に基づいて行う必要があります。
スプリング ハンガー サポートはどのようにテストされますか?
スプリング ハンガーは耐荷重部品であるため、品質保証は特に重要です。テストでは、外形寸法だけでなく、材料の状態、バネの性能、荷重の挙動、および保護コーティングも検証する必要があります。
一般的な検査およびテスト活動には次のようなものがあります。
- 目視および寸法検査
- 必要に応じて、ポジティブマテリアル識別 (PMI)
- 硬さ試験
- 磁粒子試験または液体浸透試験（該当する場合）
- ばね荷重試験
- 荷重-変位曲線の検証
- 膜厚検査
- 最終組立検査
工場テストレポートおよび材料テストレポートは、該当する注文に対して提供できます。追加の検証が必要なプロジェクトの場合は、契約要件に従って、第三者検査、立会い試験、材料試験、溶接 NDT、または出荷前検査も手配できます。
適切なスプリング ハンガー サポートを選択するにはどうすればよいですか?
正しい選択はエンジニアリングデータから始まります。有用な仕様パッケージには、次の情報が含まれている必要があります。
- パイプのサイズと構成
- 動作負荷と設置負荷
- ホットおよびコールド負荷条件
- 予想される垂直変位
- 移動方向
- 動作温度および設計温度
- 必要な取り付け配置
- 接続寸法
- 材料とコーティングの要件
- 適用される設計および検査基準
複雑なシステムの場合、配管応力等尺性または関連するサポート スケジュールを提供すると、ハンガー選択の精度が大幅に向上します。エンジニアは、可変バネ、一定バネ、または別のサポート配置が適切かどうかを評価できます。
標準寸法が不適切な場合、カスタマイズされたスプリング ハンガー ソリューションには、特殊な耐荷重、非標準接続、カスタマイズされた設置寸法、耐食性材料、および高温または低温環境向けの設計が含まれます。
Spring Hanger サポートに関するよくある質問
1. スプリング ハンガー サポートの主な目的は何ですか?
その主な目的は、熱膨張と収縮によって引き起こされる制御された垂直方向の動きを可能にしながら、パイプラインの負荷をサポートすることです。また、振動伝達を軽減し、動作中のより安定した支持状態を維持するのにも役立ちます。
2. 天順スプリングハンガーサポートはどのような荷重範囲に対応できますか?
参照されている標準製品範囲は、10 N ～ 100,000 N の使用荷重をカバーしています。実際の選択は、パイプの動作条件、荷重要件、移動距離、およびプロジェクト設計データによって異なります。
3. スプリングハンガーはどれくらいの変位に対応できますか?
標準定格変位オプションには、50 mm、80 mm、120 mm、150 mm、200 mm があります。実際の配管の動きに応じて、カスタマイズされたトラベル要件を評価できます。
4. スプリングアセンブリにはどのような材料が一般的に使用されますか?
一般的なばね材料には、60Si2MnA および 50CrVA が含まれます。ハウジングの材質には Q235B および Q345B 炭素鋼が含まれ、表面処理にはエポキシ ジンクリッチ コーティングまたは溶融亜鉛メッキが使用される場合があります。
5. 一定のスプリングサポートをいつ考慮する必要がありますか?
一定のスプリングサポートは、パイプラインが大幅な垂直方向の動きを経験する場合、または接続された機器が設計された移動量全体にわたってほぼ一定の支持力を維持する必要がある場合に検討できます。最終的な選択は、配管応力分析とプロジェクト要件に従う必要があります。
6. スプリング ハンガー サポートはカスタマイズできますか?
はい。カスタマイズでは、荷重と変位の要件、材料の選択、接続タイプ、設置寸法、環境条件、その他のプロジェクト固有の要件をカバーできます。
カスタマイズされたスプリング ハンガー ソリューションを入手
信頼性の高いスプリング サポート システムは、正確なエンジニアリング データ、適切な材料の選択、管理された製造、および文書化されたテストから始まります。天順市は、スプリングサポートの製造経験と工業用配管用途向けのカスタマイズされたエンジニアリングサービスを組み合わせています。電力、石油化学、製油所、LNG、暖房、製薬、またはその他の配管プロジェクトを計画している場合は、負荷、変位、温度、接続、および数量の要件をエンジニアリング チームと共有します。天順スプリングハンガーサポートの詳細をご覧ください。またはお問い合わせプロジェクト固有の推奨事項と見積もりについては、
