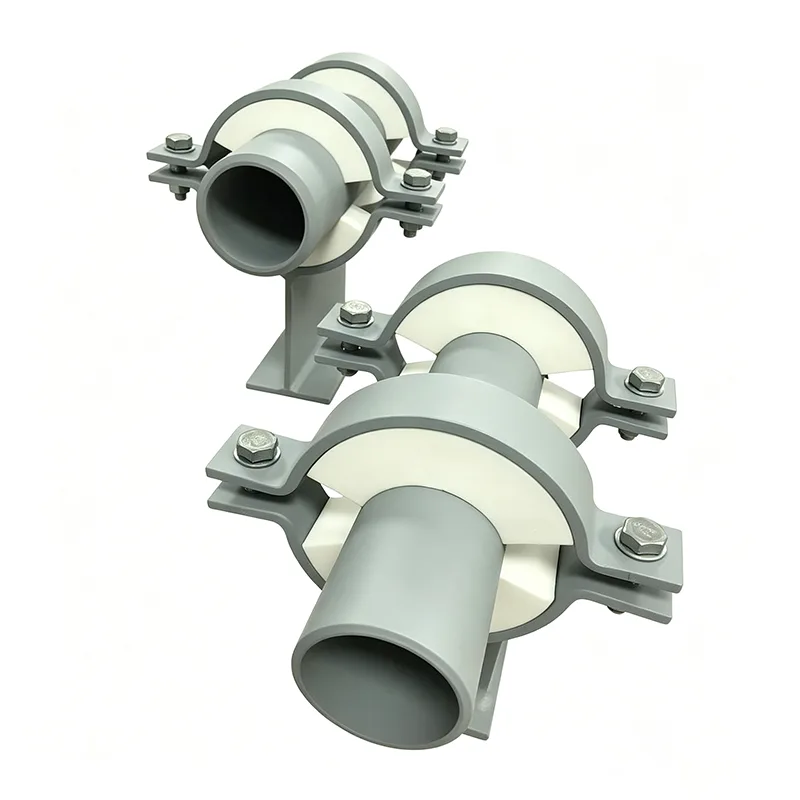

断熱パイプサポート

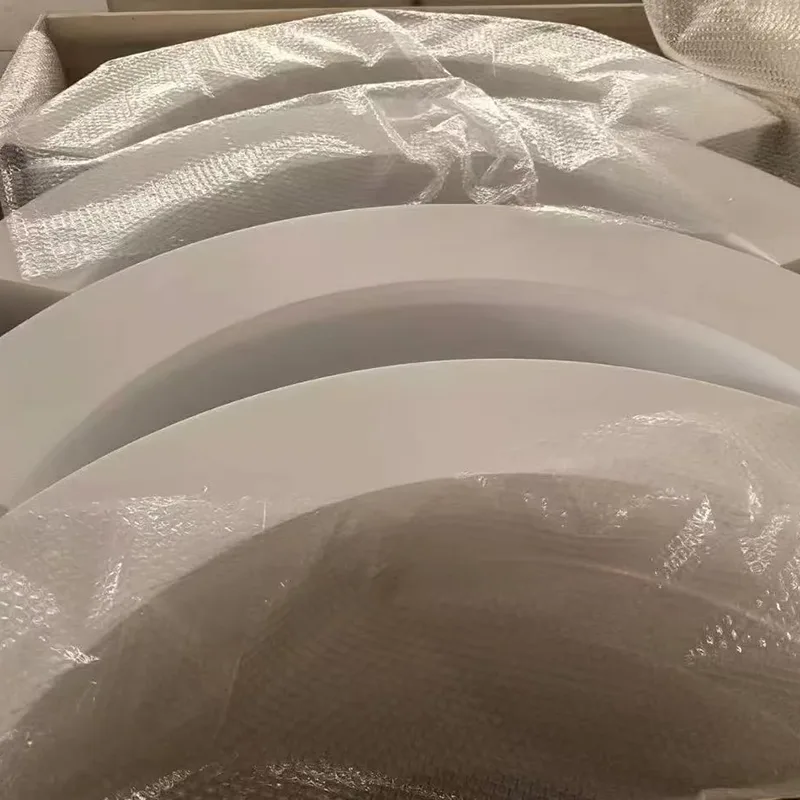

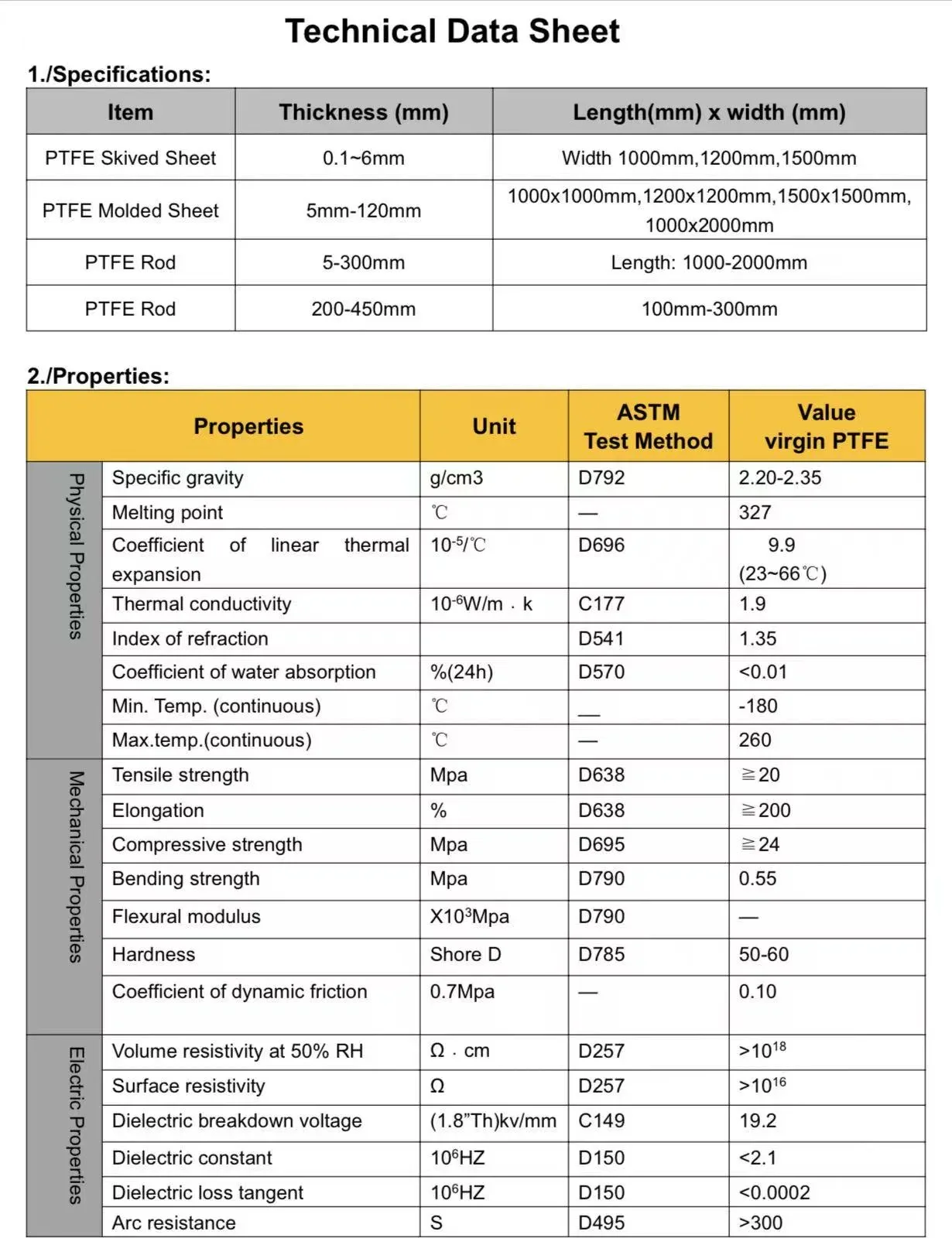

これは断熱配管用に特別に設計されたサポートで、精密機械加工および圧縮成形された PTFE で作られた断熱材を​​保持するように設計されています。現在、ロシア市場ではこの製品に対する強い需要があります。中国では PTFE 製品の品質が大きく異なるため、国際貿易業者が高品質の製品を調達することが困難になっています。当社は高級素材を使用し、DN20 から DN1200 までのサイズ範囲のサポートを製造しています。

十分に断熱されているパイプ上にある断熱されていないサポートは、システムの穴となります。冷水ラインでは結露が滴ります。蒸気ラインでは熱を放射します。極低温パイプでは、空気から水分を取り出して固体に凍結させます。断熱パイプサポートのポイントは、その隙間を埋めること、つまりパイプと構造物の間に熱短絡を生じさせずにパイプ、内容物、断熱材の重量を支えることです。

揚州天順は、2012 年以来、世界中の地域冷却ネットワーク、産業用蒸気システム、LNG 基地、食品加工工場向けに断熱パイプサポートを設計、製造してきました。当社では各サポートを、断熱ブロックが完全に統合された単一の荷重テスト済みアセンブリとして構築しているため、現場でサーマル ブレークを製造する必要はありません。

サーマルブレイクの仕組み

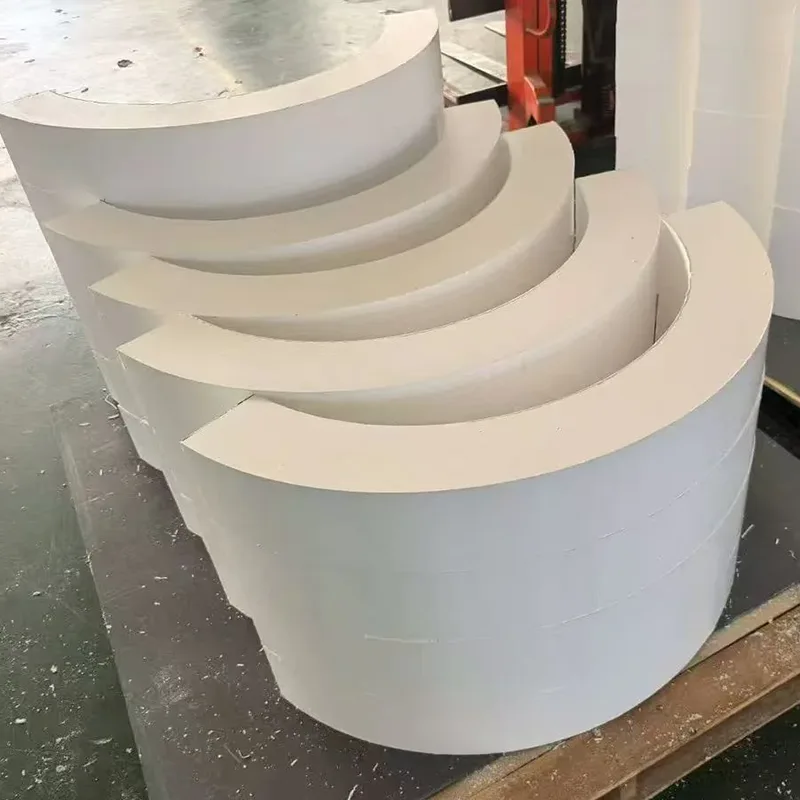

標準的なパイプシューでは、金属サ​​ドルは金属ベースプレート上に直接置かれます。熱や冷たさはまっすぐに伝わります。絶縁サポートでは、剛性の絶縁ブロックが 2 つの金属部品の間に配置されます。パイプの荷重はサドルから断熱材に伝わり、断熱材からベースプレートに伝わります。サドルがベースプレートに触れることはありません。ブロックは、一方の面はパイプの直径に一致し、もう一方の面はスチールベースに一致するように機械加工されており、完全に接触し、点荷重がかかりません。

ブロックの材料は、設計温度で強度を維持できるように選択されます。高密度ポリイソシアヌレート (PIR) は、冷水およびグリコール ラインに使用されます。気泡ガラスは、-196°C までの極低温サービスに対応し、ほぼゼロの水蒸気透過性を実現します。ケイ酸カルシウムは、蒸気と高温の油ラインを 650°C まで加熱します。ブロックの圧縮強度は、動作重量だけでなく、完全な水圧試験荷重に対してチェックされるため、試運転中に潰れることはありません。

サポートにとどまらない蒸気バリア

冷たいパイプでは、湿気の侵入が長期的な最大の脅威となります。断熱材に浸透した水蒸気は、最終的にはパイプの表面を凝縮、凍結、または腐食させます。当社の絶縁サポートは、絶縁ブロックの周囲に連続した金属シール カラーを備えて構築されています。現場作業員はパイプ断熱ジャケットをこのカラーまで動かし、接着剤またはテープでシールします。隙間はありません。ハンドカットパッチはありません。清潔で検査可能なベイパーシールがしっかりと密閉されています。

パイプをスライドさせる必要がある場合、断熱材は留まります

多くの絶縁線は温度によって膨張および収縮します。固定的な支持があれば、その動きと戦うことになるだろう。当社では、低摩擦の滑り面をサポート アセンブリに直接統合しています。研磨されたステンレス鋼シートが断熱ブロックの下側 (またはその下の荷重分散プレート) に接着されています。 PTFE またはグラファイト含浸パッドがベース プレートの上部に接着されています。 2 つの表面は、パイプ自身の熱力がそれに打ち勝つことができるほど十分に低い摩擦係数で互いに滑ります。スライド インターフェース全体はサポート本体内に密閉されており、ほこり、砂、水から保護されているため、システムの耐用期間中、自由に動くことができます。

カタログではなく、パイプの仕様に一致するように構築

私たちは、棚から絶縁されたサポートを選ぶことはありません。すべての注文は次のように構成されます。

パイプのサイズと肉厚

断熱材の材質と厚さ

動作温度と設計温度

サポート荷重 (自重、水圧試験、時折)

動作要件 (軸方向のスライド、固定アンカー、横方向のガイド)

環境暴露（屋内、屋外、海岸、洗い流し、防火帯）

鋼製コンポーネントは標準として溶融亜鉛メッキ炭素鋼ですが、腐食性または衛生的な用途にはステンレス鋼 (304L、316L) も利用できます。すべての構造溶接は、資格のある溶接工によって認定された手順に従って行われます。

分野を超えたアプリケーション

冷水と地域冷却: 結露、滴下、CUI は発生しません。

蒸気と熱水: 最小限の熱損失、安全な接触温度、膨張に対応するスライド プレート。

極低温および LNG: セルラーガラス断熱ブロック、ステンレス鋼ボディ、および構造上の氷を防ぐコールドシュー。

食品および医薬品: ステンレス鋼、衛生的な仕上げ、カプセル化された断熱材、完全な洗浄互換性。

石油とガス: サワーサービス材料、耐火オプション、沿岸および沖合環境向けの防湿設計。

すべての注文を裏付ける文書

各出荷には、EN 10204 タイプ 3.1 材料証明書、圧縮強度と熱伝導率の値を記載した断熱データシート、寸法検査報告書、および必要に応じて負荷試験証明書が含まれます。石油およびガスプロジェクトの場合、HIC テストレポートと NACE 準拠文書を提供できます。食品グレードの用途では、表面仕上げレポートと材料宣言が標準です。

よくある質問

Q: 断熱材の種類や厚さに合わせて対応できますか?

A: はい。当社はお客様の正確なパイプ外径と断熱材の厚さに合わせて断熱ブロックを機械加工し、お客様の動作温度に合わせてブロックの材質を選択します。

Q: 移動が必要な場合、スライド プレートを含む完全なユニットを提供しますか?

A: はい。 PTFE またはグラファイトのスライド プレートをベースに統合し、すべてサポート本体内に収めることができます。

Q: 断熱ブロックが濡れないようにするにはどうすればよいですか?

A: ブロックは鋼製支持体に完全に封入されており、パイプ断熱材への継続的な防湿接続用の金属製シール カラーが提供されています。

Q: パイプがステンレス鋼である場合、または衛生的な条件が必要な場合はどうすればよいですか?

A: 当社では、洗浄および食品グレードの環境に適した、酸洗および不動態化表面を備えた 304L または 316L ステンレス鋼からサポート全体を製造しています。

Q: 耐火バージョンを入手できますか?

A: はい。セルロース系またはジェット火災への曝露に耐えられると評価された受動的防火材料を組み込むことができ、必要な期間耐荷重の完全性を維持できます。

断熱パイプサポートは大規模プロジェクトの中では小さなコンポーネントですが、断熱材の破砕、蒸気バリアの亀裂、スライドプレートの固着など、故障したパイプサポートは計画外の停止を余儀なくされる可能性があります。当社は 10 年以上にわたってこれらのサポートを提供しており、45 か国以上に発送しており、当社のビジネスの 70% 以上がリピーターによるものです。この記録が存在するのは、当社がすべてのサポートを在庫品ではなく、設計されたアセンブリとして扱っているためです。配管スケジュールと断熱仕様をお送りください。 1日以内に詳細な提案書と確定価格を返信いたします。
