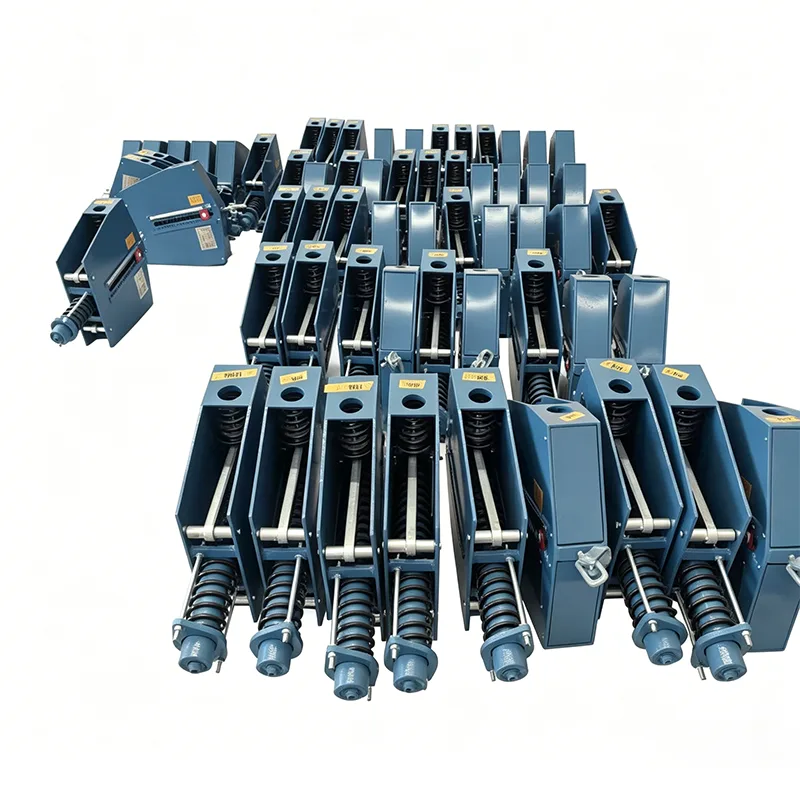

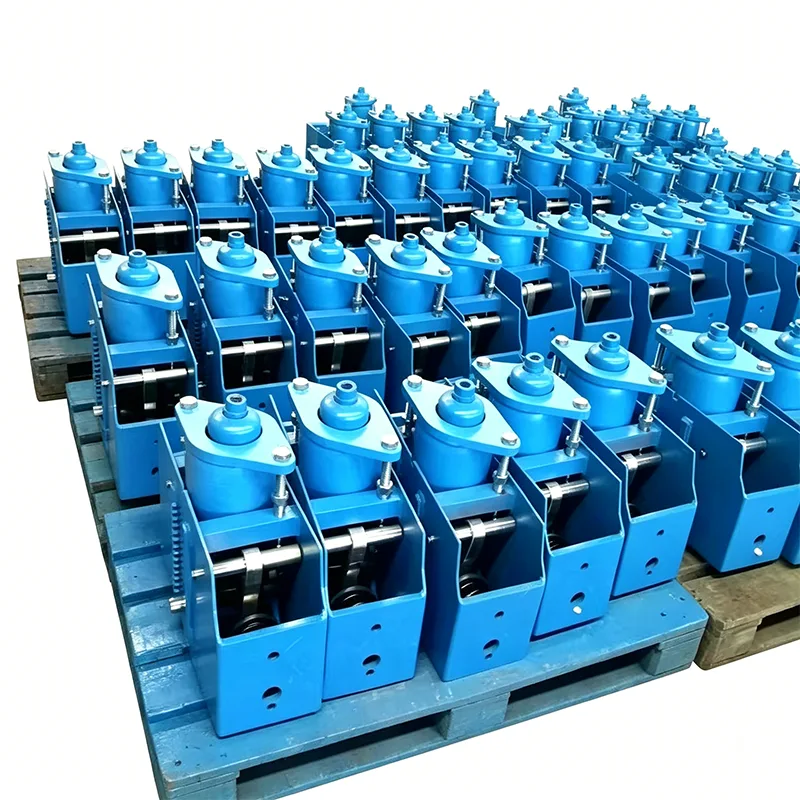

均一荷重出力の大排気量パイプライン用精密コンスタントスプリングハンガー

定荷重スプリング サポートまたは定荷重サポートとも呼ばれる定スプリング ハンガーは、パイプの移動範囲全体にわたってほぼ均一な支持力を提供します。これらのユニットは、垂直方向の熱変位が大きい配管システム向けに特別に設計されており、可変スプリング サポートにより過剰な荷重変動が生じ、接続された機器や配管に不要な応力が伝達されます。

で揚州天順パイプライン技術では、実績のあるクランクコネクティングロッド機構と高品質の圧縮スプリングを組み合わせたコンスタントスプリングハンガーを製造しています。この設計により、ストローク全体にわたって主軸周りの負荷トルクに対するスプリングトルクのバランスがとれ、負荷偏差は標準で±5%以内、高精度構成では±3%以内に維持されます。各アセンブリは、内部コンポーネントを建築の破片や環境汚染物質から保護する保護ケースに収容されており、サポートの耐用年数にわたるメンテナンスのリスクを軽減します。

技術仕様とシリーズ

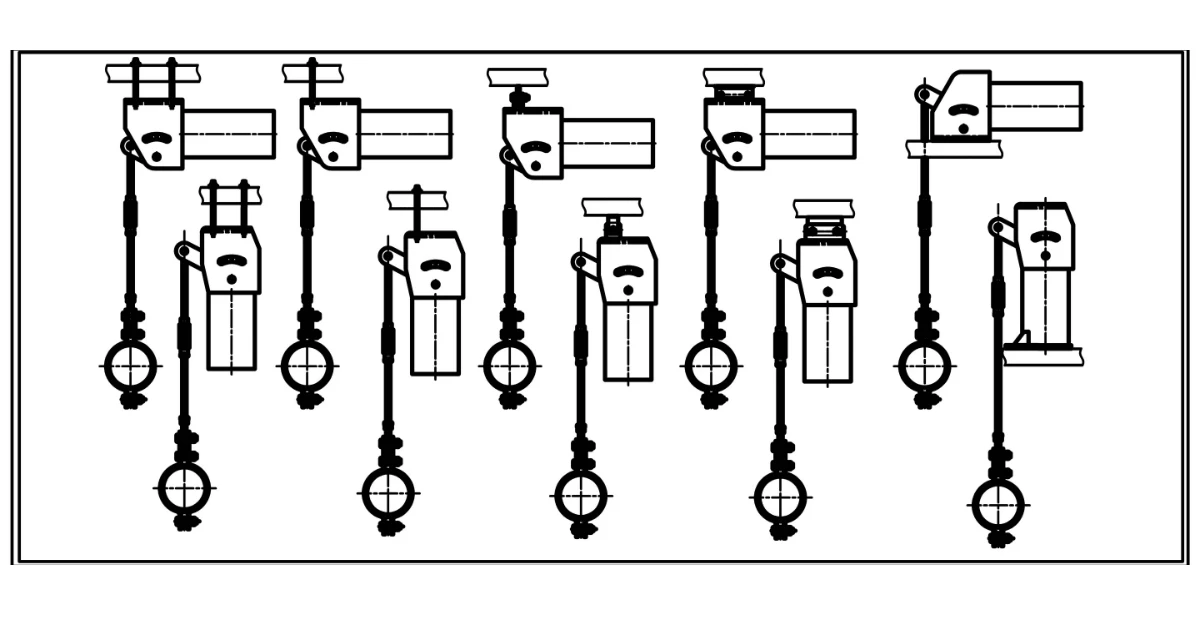

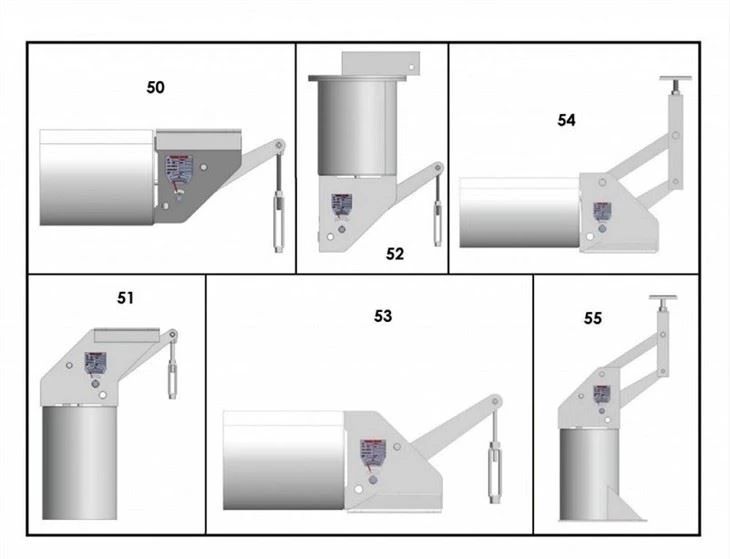

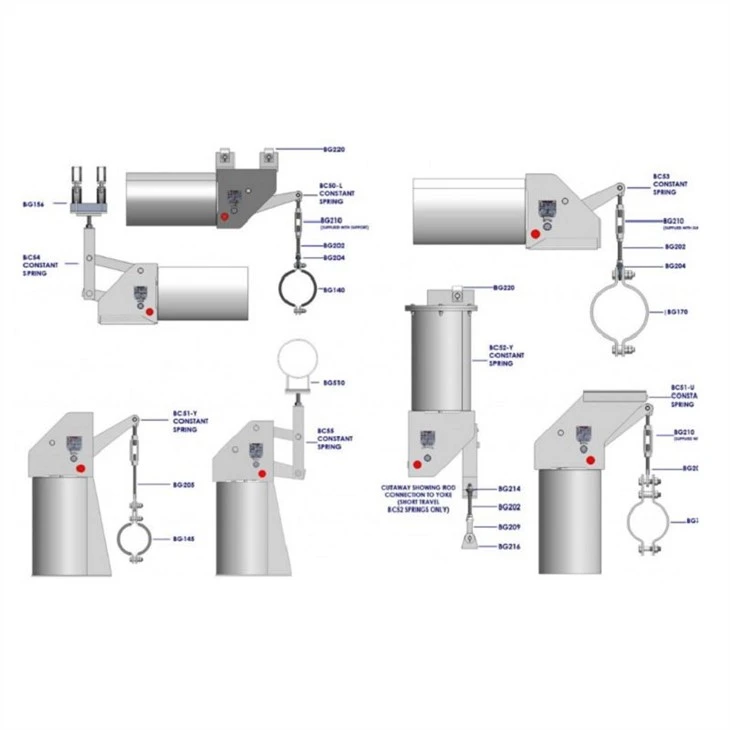

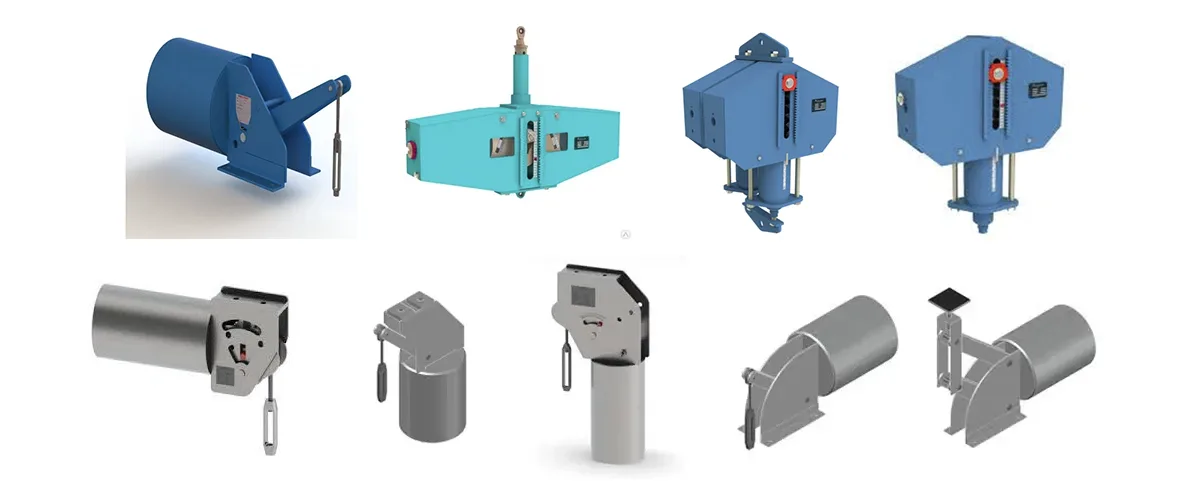

私たちの一定のスプリングサポートポートフォリオは、0.1 kN ～ 500 kN の使用荷重範囲をカバーしており、標準トラベル オプションは 50 mm、100 mm、200 mm、400 mm で、カスタム トラベルは最大 600 mm まで利用可能です。標準シリーズにはPH、LH、CA、CS、THモデルがあり、水平設置と垂直設置の両方に適しています。スプリング コイルは 60Si2Mn または 50CrVA 合金鋼から製造され、ハウジングは -20°C ～ +80°C の周囲動作温度に適合するように溶融亜鉛メッキまたはエポキシ コーティングで仕上げられています。

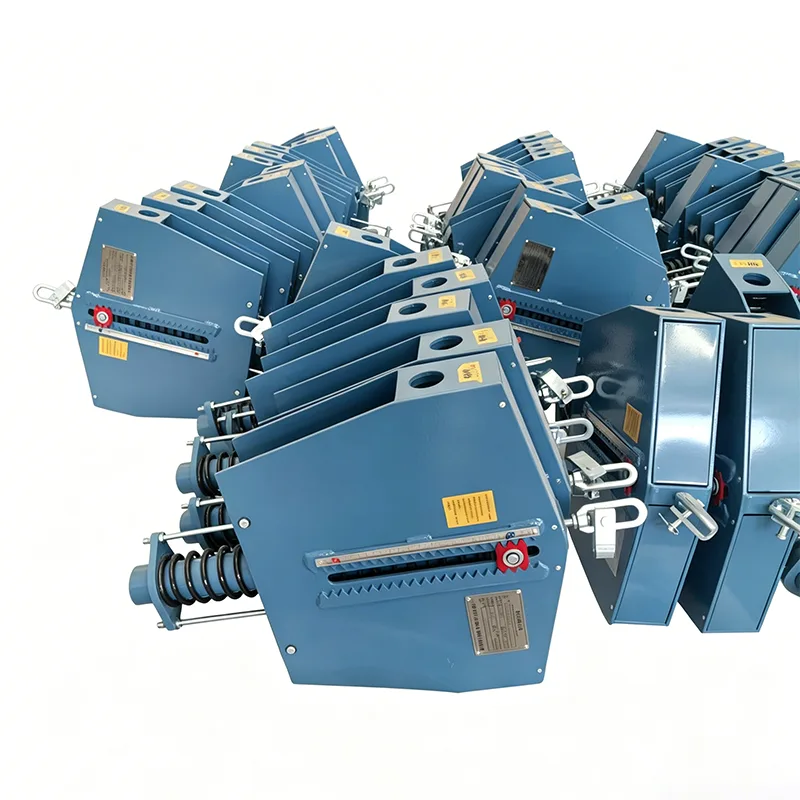

すべてのコンスタント スプリング ハンガーは工場でお客様の指定された荷重とコールド/ホット位置にプリセットされており、オーバートラベルを防ぐための上限および下限トラベル リミット ストップが取り付けられています。はっきりと見えるトラベルスケールと負荷調整ダイヤルにより、現場で定格負荷の±10%以内で微調整が可能で、一部の構成では2%刻みで±20%まで調整可能です。赤色のプリセット ピンは工場で取り付けられており、静水圧試験や酸洗浄中にサポートをロックし、システムの試運転時に取り外す前に定格荷重の 2 倍まで耐えます。

標準とカスタムエンジニアリング

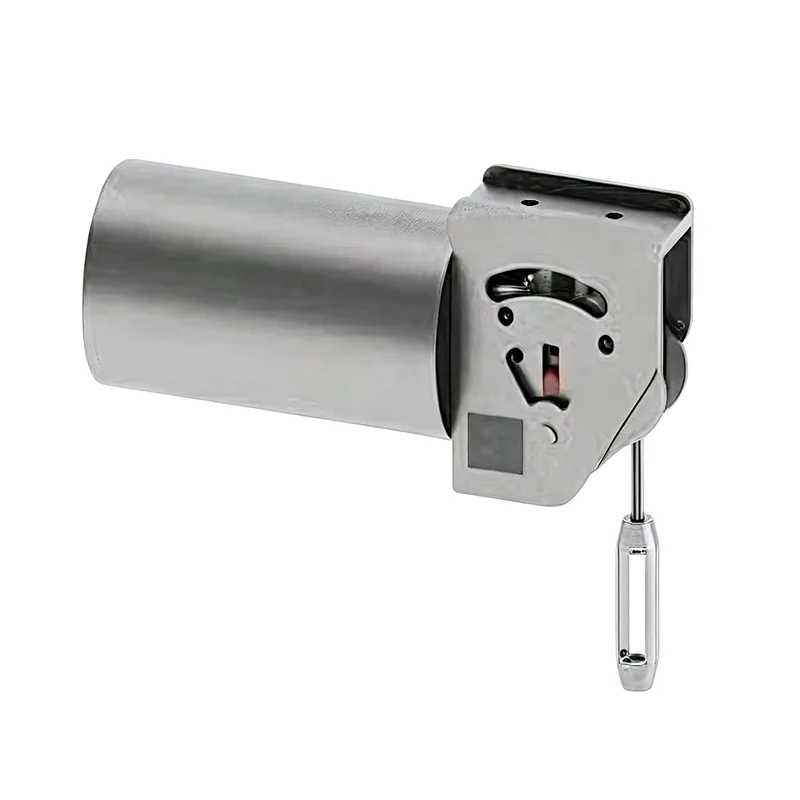

すべての定荷重スプリング サポートは、GB/T 17116.1/.2/.3 および NB/T 47039 に準拠して設計および製造されており、MSS SP-58、ASME B31.1 / B31.3、EN 13480-3、VGB-R 510 L、および JIS B 8501 を含む国際規格に完全に変換可能です。経験豊富なパイプ サポート メーカーとして、当社は完全にカスタムの定荷重サポートも製造しています。顧客の図面とプロジェクト固有のパラメータに基づいています。

重要な産業全体にわたるアプリケーション

コンスタント スプリング ハンガーは、負荷の一貫性が交渉の余地のない配管システムで指定されます。一般的な設備には、火力発電所、原子力発電施設、製油所、LNG および LPG ターミナル、地域暖房ネットワーク、石油化学工場や製薬工場の高温プロセス ラインなどがあります。これらは多くの場合、同じパイプライン上の可変スプリング サポートと並んで配置されます。つまり、変位の大きいノードには一定のユニットが、熱移動が小さい場所には可変スプリング ハンガーが配置されます。

幅広いパイプサポート製品範囲

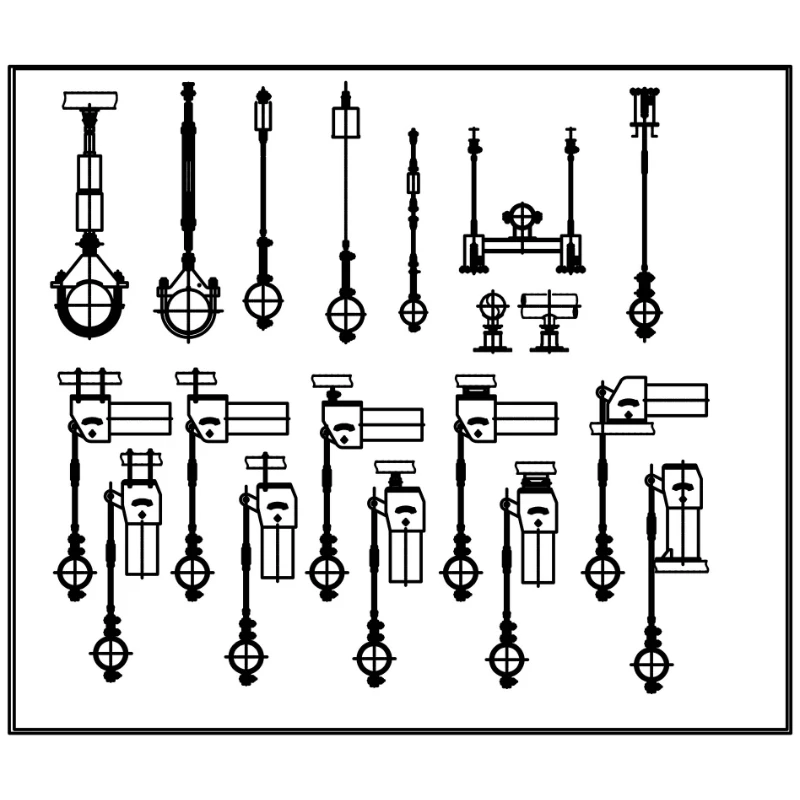

コンスタント スプリング ハンガー以外にも、当社の完全なパイプ サポート ポートフォリオには、可変スプリング サポート、剛性ハンガー、パイプ シュー サポート、事前断熱パイプ サポート、動的負荷制御用の油圧スナバーが含まれます。熱移動補償が必要なプロジェクト向けに、当社のサポート システムと統合して完全なパイプライン ソリューションを形成する金属ベローズ伸縮継手、ゴム伸縮継手、布地伸縮継手も提供しています。

品質とサービスの保証

すべてのサポートは出荷前に完全な社内テストを受けており、ISO 9001:2015 品質管理システムと必要に応じて ASME および API 標準への準拠に裏付けられています。アフターサービスとして、お問い合わせから設置までの専任の技術サポート、お見積りの24時間対応、オンサイトでの負荷調整指導などを行っております。 14 年以上にわたって 45 か国のプロジェクト向けにパイプ サポートと伸縮継手を製造してきた当社は、標準カタログ ユニットと完全に設計されたカスタム ソリューションの両方を世界中の EPC 請負業者やエンドユーザーに提供しています。

よくある質問

定常スプリング ハンガーと可変スプリング サポートの違いは何ですか?

可変スプリング サポートは、パイプが垂直方向に移動すると、スプリングの圧縮または伸長によってさまざまな反力を及ぼします。コンスタント スプリング ハンガーは、クランク コネクティング ロッド機構を使用して、移動範囲全体にわたってほぼ均一な支持力を維持します。経験則として、熱変位が 50 mm を超える場合、またはポンプ、タービン、またはその他の敏感な機器への応力の伝達を避けるために負荷変動が 6% 未満にとどまる必要がある場合には、一定の単位が指定されます。

一定のスプリングサポートにおける±5%の荷重偏差は何を意味しますか?

荷重偏差は、作業行程内の任意の点における実際の支持力と公称定格荷重との間の最大パーセント差です。当社の標準コンスタント スプリング ハンガーは偏差を ±5% 以内に抑え、ほとんどの工業用配管要件を満たします。原子力や高精度プロセスラインなどの重要なアプリケーション向けに、±3% の偏差の高精度ユニットを提供します。

赤いプリセットピンはい​​つ削除する必要がありますか?

プリセットピンは工場でハンガーを冷間設置位置にロックするように取り付けられているため、スプリングアセンブリを圧縮したり伸ばしたりすることなく、静水圧試験やパイプの酸洗浄を完了できます。これらは、システムを稼働させる前に、通常は水圧試験と試運転前チェックが終了した後に取り外す必要があります。当社の標準ピンは、テスト中に定格荷重の 2 倍まで耐えます。あなたのプロジェクトでより高い安全マージンが必要な場合はお知らせください。

設置後に現場で負荷調整は可能ですか？

はい。各コンスタント スプリング ハンガーには、荷重調整ネジと校正済みダイヤルが取り付けられています。ネジを回すと、プリセット負荷が 2% ずつ増加または減少し、合計調整範囲は標準ユニットで ±10% (選択した構成では最大 ±20%) です。これにより、設計条件と実際の現場での設置の間のわずかな違いを微調整して補正することができます。

コンスタントスプリングハンガーはどの規格に従っていますか?

当社の標準製品範囲は GB/T 17116.1/.2/.3 および NB/T 47039 に合わせて設計されており、MSS SP-58、ASME B31.1、ASME B31.3、EN 13480-3、VGB-R 510 L、および JIS B 8501 と寸法および性能を変換できます。また、お客様のプロジェクトの図面および仕様に合わせて完全にカスタムのサポートを製造することもできます。

一般的なリードタイムはどれくらいですか?

標準カタログのコンスタント スプリング ハンガーは、数量とシリーズに応じて、通常 15 ～ 25 営業日以内に出荷されます。カスタム設計のユニットには、追加のエンジニアリングと確認の時間が必要です。注文時または配達予定日の少なくとも 20 日前までに事前の合意があれば、ご要望に応じて急ぎの配達を手配することができます。
