スプリングサポート：火力発電所や石油化学プラントの高温配管の重要部品

超々臨界圧発電装置、石油化学精製、芳香族化合物および水素製造プロジェクトでは、高温配管が熱膨張と熱収縮により大きな変位を生じます。コアサポートコンポーネントとして、絶え間ないそして可変スプリングサポート熱変位を吸収し、配管荷重を安定させ、機器や溶接継手を保護します。主蒸気、再熱蒸気、高温プロセスのパイプラインに広く使用されています。

現在、新築プロジェクトと既存ユニットの改修の両方が市場の需要を押し上げています。多数の新設 1000MW 超々臨界圧発電所や大規模な精製統合プロジェクトが建設中で、主要配管システムに大量のスプリング サポートが必要です。一方、中国は石炭火力発電所の柔軟な改修を推進している。負荷サイクルが頻繁に行われると、熱移動が繰り返されます。長期間使用すると、スプリングに疲労、荷重ドリフト、腐食による破損が発生する可能性があり、定期的な検査と交換の需要が生じます。

スプリングサポートの製品品質はプラントの安全にとって極めて重要です。過度の負荷偏差は、不均衡な配管応力、パイプラインのたわみ、二次応力の増加、溶接の亀裂、フランジの漏れを引き起こし、計画外の停止や経済的損失を引き起こす可能性があります。

したがって、オーナーと EPC 請負業者はより厳格な品質管理を実施します。製品は、ANSI/MSS‑SP‑58‑2018、NB/T47038‑2013、およびNB/T47039‑2013に準拠する必要があります。認定メーカーは、出荷前に各ユニットの個別の負荷校正とフルストローク性能テストを実施します。タグなしベースの荷重変位試験レポートは、荷重偏差を許容範囲内に保ち、配管サポート関連のリスクを軽減するために発行されます。

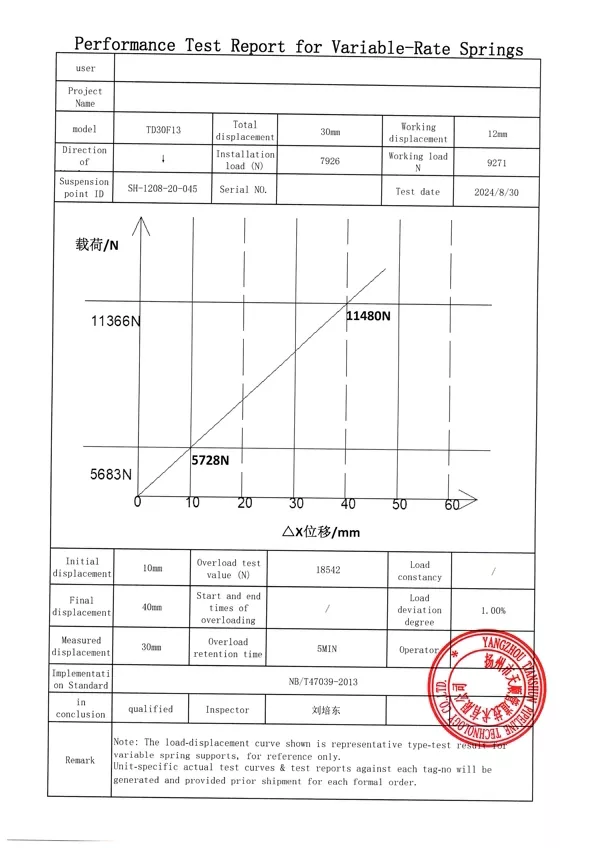

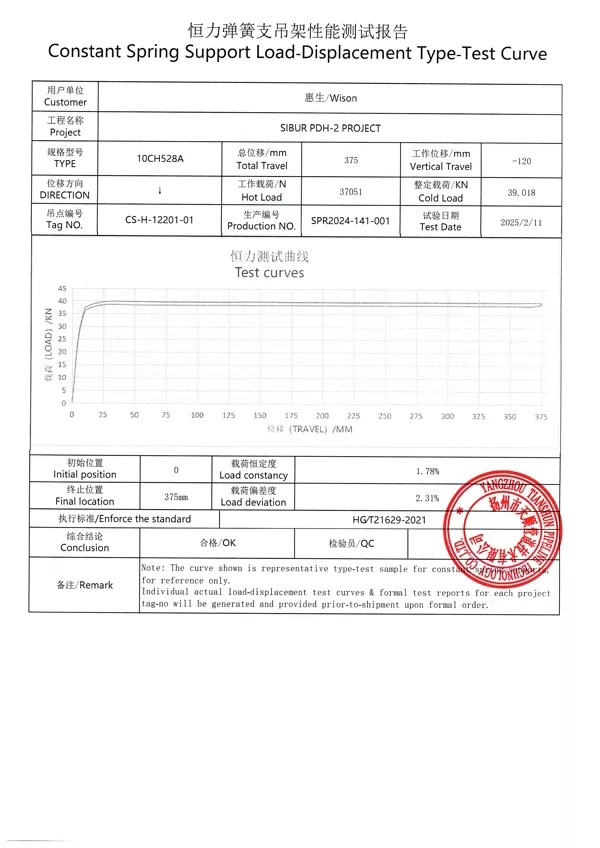

専門的なスプリング試験機を備えた当社の工場では、可変スプリング サポートと一定スプリング サポートの両方のフルレンジ性能検証を完了しています。表示されるタイプテスト曲線は、機能のデモンストレーションのみを目的としています。正式な注文の場合、タグ番号ごとにユニット固有のテストレポートと材料証明書が提供され、火力発電および石油化学配管システム向けの信頼できるサポート ソリューションが提供されます。

注: Web サイトに表示されている曲線は、参考のみを目的とした典型的な型式試験サンプルです。正式なプロジェクト注文の場合は、ユニット固有の測定テストレポートが出荷前に提供されます。
