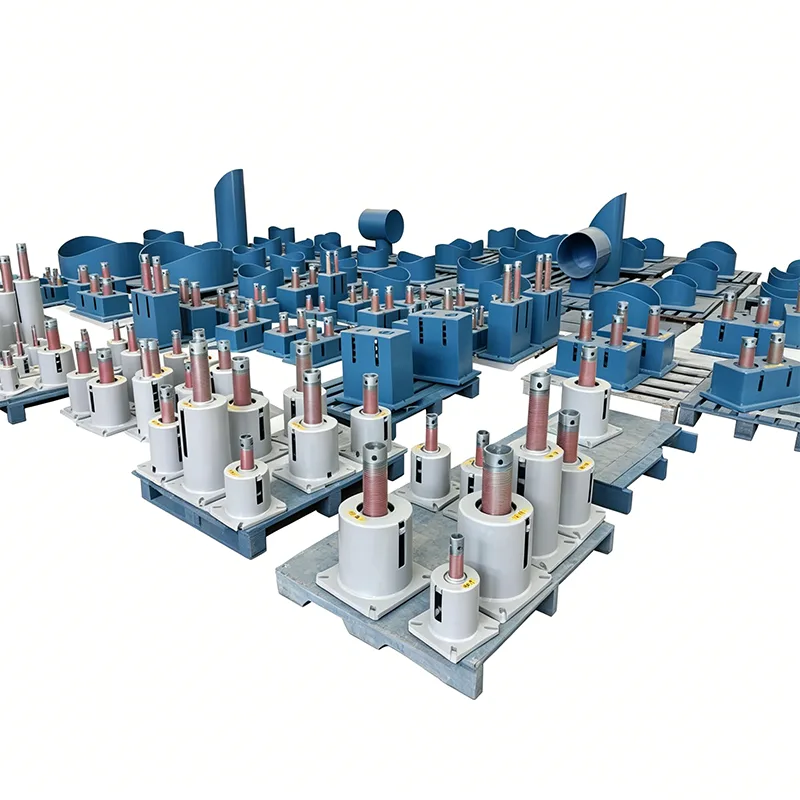

ほとんどの人はこれをスプリング ハンガーと呼びますが、スプリング サポートと呼ぶ人もいます。現場では両方を聞くことがあります。天順では、名前にこだわることはありません。重要なのは、パイプが構造梁から吊り下げられ、熱サイクルで自由に動く必要がある場合でも、アセンブリが機能することです。当社は発電所、製油所のパイプラック、加工ライン用にこれらを 14 年間製造しており、現在、当社のスプリング ハンガーは 45 か国以上でパイプを保持しています。

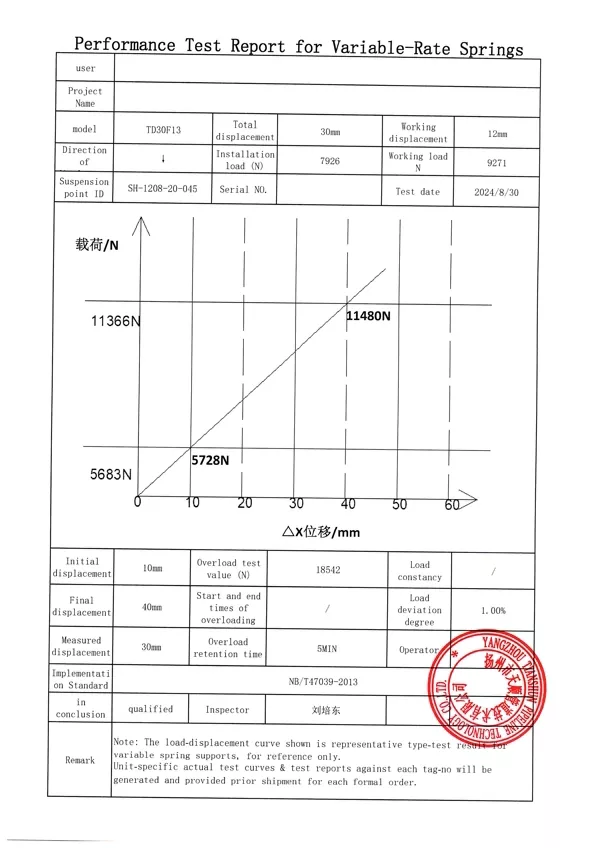

この図は、製品の耐荷重精度と動作信頼性を検証するための荷重と変位の重要なパラメータを含む、可変スプリング サポート/ハンガーの荷重変位性能曲線を示しています。
各ユニットは出荷前に負荷校正と性能テストの対象となります。設定荷重偏差は±5%以内に抑えられ、国際規格ANSI/MSS‑SP‑58‑2018およびNB/T47039‑2013に準拠しています。
製品は電力、石油化学、その他の産業用配管システムの技術要件を満たしています。 MSS‑SP‑58‑2018 に従って、可変スプリング ユニットの最大許容荷重変動は、全作動行程内で動作高温荷重の 25% を超えてはなりません。

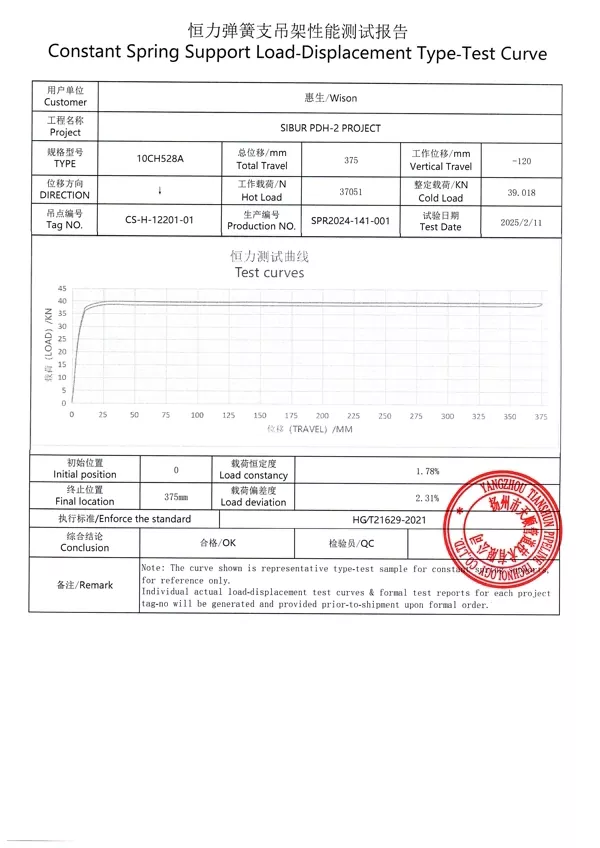

定バネサポート/ハンガーの型式試験から得られた荷重変位曲線。横軸は変位を表し、縦軸は荷重を表します。曲線は全作業行程にわたってほぼ水平を維持しており、熱膨張や熱収縮によって配管がたわむ場合でも支持力が本質的に一定のままであることを示しています。
このタイプのテストでは、定バネユニットの荷重の一定性、フルトラベルの安定性、および動作の信頼性を検証します。すべての生産ユニットは出荷前に負荷校正の対象となり、ANSI/MSS-SP-58-2018 および NB/T47038-2013 に従って負荷偏差が ±6% 以内に制御されます。
これらの製品は、主蒸気パイプラインをはじめとする高温高圧配管など、熱変位の大きな産業用配管システムに適用できます。
スプリング ハンガーは 2 つのことを同時に行います。パイプの全重量を上から支えることと、パイプの伸縮に伴って移動することです。ただぶら下がっているだけの剛性のハンガー ロッドとは異なり、スプリング ハンガーは可動範囲全体にわたって係合したままになります。これは、熱の増加が急速に増加する可能性がある高架パイプの長く真っすぐな配管では特に重要です。パイプがどれだけ移動しても負荷がほぼ一定に保たれなければならないラインの場合、多くのプロジェクトではこれらを組み合わせています。コンスタントスプリングサポート同じラックにあります。それほど重要ではない回線の場合は、標準可変スプリングサポート多くの場合、同じスプリング ハンガーのハウジング スタイルで、内部のスプリングの配置が異なるだけで機能します。
| 可変スプリングハンガースペック表 | 例 |
|---|---|
| ハンガーの種類/構成 | タイプA、B、C、D、E、F、G |
| スプリングサイズ/番手 | No.0～No.22 |
| 移動範囲 | 30mm、60mm、90mm、120mm、180mm |
| 動作荷重 | 0.2kN～400kN |
| 設置負荷（低温負荷） | kN/kgf |
| 動作負荷（高温負荷） | kN/kgf |
| 移動方向 | 上向き / 下向き |
| 変動性 (%) | ≤ 25% (標準) |
| 表面処理 | 溶融亜鉛めっき/塗装 |
| ハウジング材質 | 炭素鋼(Q235/Q355) |
| コンスタントスプリングハンガースペック表 | 例 |
|---|---|
| モデル/シリーズ | PH、LH、CA、CS、TH |
| 負荷容量（動作時） | 0.1kN～500kN |
| 総旅行量 | 50mm、100mm、200mm、400mm |
| 実際の旅行 | 600mmまで |
| 負荷偏差（許容差） | ±5% (標準) / ±3% (高精度) |
| 設置位置 | 水平/垂直 |
| ハウジングの仕上げ | 溶融亜鉛メッキ/エポキシ |
| 動作温度 | -20°C ～ +80°C (周囲温度) |
| スプリングコイル材質 | 60Si2Mn / 50CrVA |
| 負荷調整範囲 | ±10% (現場調整) |
スプリングハンガーは単体では機能しません。一般的なパイプ ラックでは、スプリング ハンガーが、低い位置で重量を支える剛性のパイプ サポートやパイプ シューと並んで機能しているのが見られます。高温の結合点や機器接続部の近くでは、床面積を解放し、パイプに複数の方向に移動できるスペースを与えるため、ハンガーがよく使用されます。ラインが冷えているとき、または冷えているときは、クランプポイントでハンガーと事前に断熱されたパイプサポートを組み合わせることで、氷結を防ぎ、断熱システムを無傷に保ちます。多くのプロジェクト仕様では、アセンブリ全体を単にスプリング サポート パッケージの一部として参照しています。違いは、実際には上部取り付けと下部取り付けにすぎません。

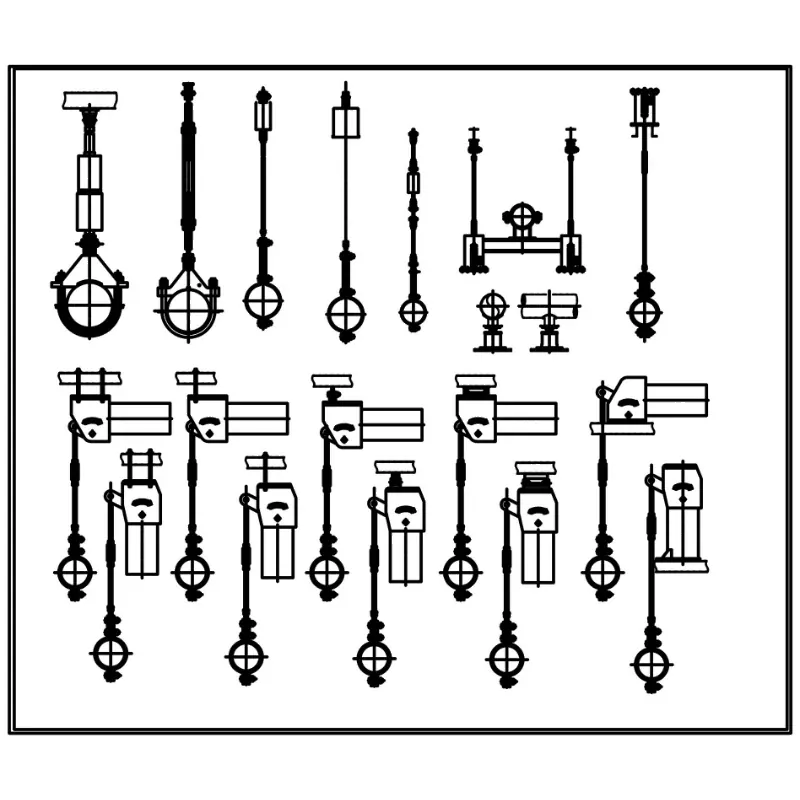

スプリングハンガーは缶に入った単なるスプリングではありません。アセンブリです。私たちが通常使用するものは次のとおりです。
| 一部 | 材質のオプション | 注意事項 |
|---|---|---|
| ばね要素 | 60Si2MnA/50CrVAばね鋼 | ショットピーニング、プリセット、荷重テスト済み |
| ハウジング・ケーシング | Q235B 炭素鋼、または SS304 | 塗装または溶融亜鉛メッキ |
| 上部接続 (アイナット/クレビス) | 45# 鍛造スチール、F304 ステンレス | ロッドのサイズに合わせて |
| ハンガーロッド＆ターンバックル | 45# スチール、304、または 316 | 全長ねじ込み、亜鉛メッキまたは裸 |
| 下部接続/パイプクランプ | 炭素鋼A105、SS304 | 2 ボルトまたは 3 ボルトのクランプ、絶縁されている場合はライニング |
| トラベルインジケーター/スケール | アルミニウムまたはステンレス | レーザーエッチングされ、ケースにリベット留めされています |
すべての材料バッチにはミルテストレポートがあり、それを熱数まで追跡します。ご使用の仕様に 3.2 認証 (EN 10204) が必要な場合は、当社が対応します。
当社は以下の条件を満たすスプリング ハンガーを製造しています。
ANSI/MSS SP-58 — パイプサポートおよびハンガー
ASME B31.3 — プロセス配管
GB/T 17116
必要に応じて、DIN、JIS、またはプロジェクト固有の仕様
当社の工場は ISO 9001:2015 に基づいて運営されています。これは、原材料の入荷から最終負荷試験に至るまで、あらゆる段階で文書化された手順を意味します。
Q1: ベースに取り付けられたスプリング サポートの代わりにスプリング ハンガーを使用するのはどのような場合ですか?
パイプが高いところを通っており、その下に座る鉄製のプラットフォームがない場合。パイプ ラック、架空送電線、ボイラー ペントハウスの配管は典型的なケースです。ハンガーは頭上の鋼鉄に取り付けられ、パイプに落ちます。重要なのは支持点がどこにあるのかということであり、スプリング機構のことではありません。
Q2: ハンガーでもベース スプリングと同じ荷重範囲を得ることができますか?
一般的にはそうです。当社の可変スプリング ハンガーは、ハンガーあたり数百キログラムから最大 20 トン以上までをカバーします。一定のスプリングハンガーはより高くなります。本当に重いものが必要な場合（たとえば、1 本のロッドで 40 トン）、当社でそれを構築することはできますが、荷重分散オプションを検討するために、最初に当社にご相談いただく方が合理的です。
Q3: スプリングハンガーのテストはどのように行うのですか?
スプリングを指定された荷重に設定し、全行程にわたって作動させ、力が許容範囲内に収まっていることを確認します。一定のスプリング ハンガーの場合、荷重 - たわみ曲線をプロットし、設計マージン内で平坦であることを確認します。トラベルスケールが検証され、すべての接続部のねじの品質と溶接の完全性が検査されます。
Q4: 標準的なリードタイムはどれくらいですか?
一般的な荷重範囲の標準ハンガー アセンブリの場合、20 ～ 25 日。 304 ステンレス製ハードウェア、特殊コーティング、または標準外のトラベルが必要な場合は、30 ～ 40 日かかります。大規模なプロジェクト パッケージには専用の生産スケジュールが設定されており、見積書とともに確実な納品をお約束します。
Q5: どのように発送されますか?
ハンガー アセンブリは、スプリング ハウジング、ロッド セット、クランプなどの扱いやすい部品に分割され、防水裏地付きの木箱にまとめて梱包されています。各木枠にはハンガー タグ番号がラベル付けされているため、現場作業員は木枠をパイプ サポートの図面とすぐに照合できます。
多くのお客様は、スプリング ハンガーはカタログの標準品としてのみ提供されると考えています。それは私たちの仕事のやり方ではありません。当社が出荷するスプリング ハンガーのほとんどには、次のような少なくとも 1 つのカスタム詳細が含まれています。
大きな地震動に対応するための延長された移動距離
特定の頭上クリアランスに合わせたカスタムロッド長
海岸または腐食環境向けのステンレス鋼構造
400℃以上のライン用高温ばね材
特殊な塗装システム - エポキシ、ジンクリッチプライマー、または船舶用コーティング
パイプをハンガーに取り付ける必要はありません。パイプにハンガーを取り付けます。
パイプ サポート仕様を作成する場合は、知っておく価値のある実用的なポイントをいくつか示します。
長い直線の場合は、すべての支点を修正しないでください。スプリング ハンガーで成長を吸収し、アンカーを戦略的に配置します。パイプ応力エンジニアが動作データを提供していただければ、どのハンガーをどこに配置するかのレイアウトをお手伝いできます。
絶縁配管の場合はクランプの種類と前合わせをご指定ください。設置後にハンガーポイントに断熱材を後付けするのは面倒で費用もかかります。
湿気の多い地域や沿岸地域の屋外設置の場合は、ステンレス製の金具または少なくとも溶融亜鉛メッキを指定してください。カーボンスチールロッドは初日は問題なく見えますが、雨季が 2 回続くとそのようには見えなくなります。
当社は、他人の部品を箱に入れるような商社ではありません。揚州市の自社工場で製造しております。私たちは鋼材を購入し、コンポーネントを機械加工し、スプリングを巻いてテストし、ユニットを組み立て、塗装し、梱包して出荷します。品質が失われる中間ステップはありません。
長年にわたり、当社はプロジェクトの立ち上げから長年にわたる運用を通じて問題なく実行されてきた完全なスプリング ハンガー パッケージを提供してきました。それが、当社の顧客の 70% 以上が戻ってくる理由です。当社が最も安いからではありません (当社は公正であり、安くはありません)。ハンガーが時間通りに到着し、図面に適合し、仕事を続けるからです。
スプリング ハンガー、コンスタント スプリング サポート、または事前に断熱されたパイプ シューを必要とするプロジェクトの価格を設定している場合は、データ シートまたはマークアップを送信してください。私たちは適切な見積もりを作成し、工場から直接、隠れた値上げはありません。ご希望であれば、選択の背後にある設計ロジックをご説明します。工場を訪問して生産ラインを実際に見ることもできます。
