工業用配管が突然の衝撃荷重に耐えながら熱膨張に対応する必要がある場合、天順提供しますパイプ拘束用油圧スナバー要求の厳しい動作条件下でシステムの安定性を維持できるように設計されています。これらの速度感知装置は、通常の動作中にパイプを徐々に動かすことを可能にし、急速な変位がパイプの完全性を脅かす場合に動的拘束を提供します。
油圧スナバは、配管システムが地震力、ウォーターハンマー、圧力過渡現象、および機器関連の外乱に直面する発電所、石油化学施設、製油所、その他の産業施設において不可欠な動的拘束装置です。従来の硬い拘束とは異なり、突然の高速変位に耐えながら、ゆっくりとした熱の動きに対応します。この記事では、その動作原理、主要コンポーネント、エンジニアリング上の考慮事項、アプリケーション、およびメンテナンス要件について説明します。また、特定のパイプ拘束プロジェクトに適した機器を選択する方法と、天順が産業用配管要件をどのようにサポートできるかについても概説します。
油圧スナバーは、配管システム内の急速な動きを制限しながら、低速での比較的自由な動きを可能にする特殊な機械油圧装置です。これらは、通常の動作サイクル中にパイプが拡張、収縮、または移動するが、予期しない動的イベントの間は制御を維持する必要がある設置環境で特に役立ちます。
一般的な油圧スナバーには、シリンダー、ピストン、ピストン ロッド、作動油、内部流量制御機構、シール、およびエンド接続部が含まれています。温度変化によりパイプの動きが遅くなると、作動油が校正された通路を通って流れ、ピストンの移動が可能になります。動きが装置の指定された作動速度を超えると、油圧抵抗が大幅に増加し、パイプの拘束に役立ちます。
油圧スナッバーは通常、耐荷重サポートの代わりに使用するのではなく、耐荷重サポートと並行して機能します。スプリング ハンガー、パイプ シュー、その他のサポートはパイプの重量を支え、通常の動きに対応しますが、スナッバーは指定された動的荷重に対する拘束を提供します。
プロジェクト固有の詳細については、Tianshun のパイプ拘束用油圧スナバーの製品情報を確認してください。
動作原理はピストン速度と油圧抵抗の関係に基づいています。このデバイスは、緩やかな変位と突然の動きに対して異なる反応を示し、動的拘束を犠牲にすることなく、通常の動作中に配管システムの柔軟性を維持するのに役立ちます。
工業用パイプは、動作温度の上昇と下降に応じて寸法変化を経験します。十分にゆっくりとした動きの間、スナバーはピストンが限られた抵抗でシリンダー内を移動できるようにします。これにより、熱膨張と収縮の不要な抑制を防ぐことができます。
地震、水撃、タービンのトリップ、または同様の過渡現象が発生すると、パイプの速度が急速に上昇する可能性があります。スナバーの内部油圧機構は、指定された作動条件に達すると流体の流れを制限します。
油圧抵抗が増加すると、ピストンのさらなる移動が大幅に困難になります。次に、この装置は、結果として生じる拘束力を取り付け接続部を介して支持構造に伝達し、パイプの過度の変位を制限します。
過渡状態が治まると、設計に応じて、機構は通常の動作を許可する動作に戻ることができます。スナバが耐用年数を通じて意図したとおりに応答するようにするには、正しいサイズ設定、取り付け、およびメンテナンスが重要です。
適切に指定された油圧スナバーは、産業用配管システムにいくつかのエンジニアリング上の利点をもたらします。
重要な制限の 1 つは、油圧スナッバーがあらゆる振動問題に対する普遍的な解決策ではないことです。それらの適合性は、動作特性、周波数範囲、荷重ケース、および配管システムの性能要件によって異なります。低振幅、高周波の振動には、別の、または補完的な振動制御アプローチが必要になる場合があります。
油圧スナバは、突然の変位が動作の継続性、機器の完全性、またはプラントの安全性に影響を与える可能性がある重要な配管ネットワークでよく検討されます。
主蒸気ライン、給水配管、その他の高エネルギー回路は、機器のトリップ、圧力過渡現象、または地震イベント中に動的負荷を受ける可能性があります。スナバーは、設計条件で必要な場合に動きを抑制するのに役立ちます。
ポンプ、コンプレッサー、炉、圧力機器に接続されたプロセス配管は、動作条件の急激な変化にさらされる可能性があります。適切に設計された拘束は、過渡的な負荷を制御し、脆弱な接続を保護するのに役立ちます。
安全関連の配管システムでは、拘束性能、環境認定、および耐震評価を慎重に文書化することが必要な場合があります。選択は、一般的な製品の説明だけに依存するのではなく、該当するプロジェクト コードと資格要件に従う必要があります。
ガス処理、液化天然ガス施設、高圧移送ラインでは、特定の動的イベントを制御しながら動作動作に対応するための特殊なサポート配置が必要になる場合があります。
金属製ベローズ伸縮継手や同様のコンポーネントは、過度の変位や外部荷重に敏感な場合があります。完全な拘束装置がジョイントと配管の負荷に合わせて設計されている場合、適切に配置されたスナバーは、定義された過渡状態中の動きを制限するのに役立ちます。
油圧スナバーの性能は、いくつかの相互接続された設計パラメータに依存します。天順の製品情報に掲載されている代表値を以下の表にまとめます。実際の要件は、特定のモデルおよびプロジェクトについて確認する必要があります。
| パラメータ | 代表的な範囲またはオプション | エンジニアリング上の考慮事項 |
|---|---|---|
| 耐荷重 | カスタマイズされたユニットの場合、約 5 kN ～ 500 kN 以上 | 計算された拘束力と指定された荷重ケースに対応する必要があります。 |
| 標準ストローク | 100、150、200、300、500mm | 予想される熱変位と取り付け公差をカバーする必要があります。 |
| 活性化速度 | 通常は 5 ～ 50 mm/s (仕様による) | 通常のパイプの動きと拘束が必要な動的状態を区別する必要があります。 |
| 標準使用温度 | 約-40℃～+120℃ | 実際の使用温度で流体、シール、材料の適合性を確認します。 |
| シリンダー材質 | 炭素鋼または合金鋼のオプション | 選択は、負荷、環境、プロジェクトの仕様によって異なります。 |

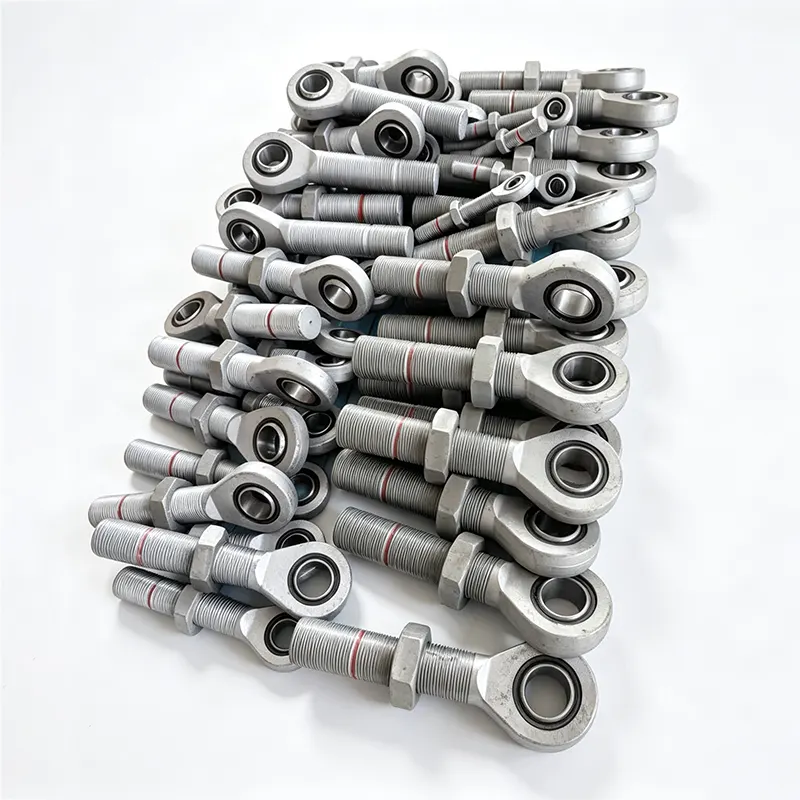

| エンドコネクション | ロッドアイ、クレビス、ボールジョイント、ねじ込みオプション | 構造上の取り付けと許容される移動方向と一致する必要があります。 |
| テスト | 仕様どおりの機能、圧力、漏れのテスト | 検査記録や必要書類をご確認の上、受領してください。 |
これらの値は製品情報を示すものであり、承認されたデータシートやプロジェクト固有の計算に代わるものではありません。原子力、高温、またはその他の重要なサービスについては、該当する資格要件を製造元に直接確認してください。
油圧スナバーを選択するには、配管応力解析、サポート設計、機器インターフェース、および現場条件の間で調整を行う必要があります。パイプの呼び径のみに基づいて購入するだけでは十分ではありません。
拘束が地震荷重、ウォーターハンマー、安全弁の放電、機器のトリップ、風による動き、またはその他の過渡現象に対処する必要があるかどうかを決定します。支配荷重ケースにより、必要な拘束性能が確立されます。
承認された配管応力解析を使用して、引張および圧縮に必要な力を確立します。完全な負荷経路の一部として、スナバー定格、取り付け強度、構造用鋼材、溶接部、接続されたパイプコンポーネントを確認してください。
該当する動作条件下で予想される高温から低温までの熱移動、設置位置、および考えられる変位を確立します。適切なストロークにより、移動端での不要な接触や通常のパイプの動きへの干渉を防ぐことができます。
起動速度は、予想される通常の動きの範囲と拘束を必要とする動的イベントに適している必要があります。校正が正しくないと、日常動作中に不要な抵抗が発生したり、過渡時に応答が不十分になったりする可能性があります。
周囲およびパイプの温度、腐食への曝露、湿度、流体の適合性、および特別な環境要件を確認します。特殊な用途では、強化された材料、シール、保護コーティング、または認定テストが必要になる場合があります。
支配的な設計コードとプロジェクト仕様を特定します。アプリケーションに応じて、これらには ASME B31.1、ASME B31.3、MSS 規格、または原子力サービス仕様の関連要件が含まれる場合があります。正確なエディション、適用性、必要な資格範囲については担当エンジニアに確認してください。
補完的なサポート機器の詳細については、Tianshun のコンスタント スプリング サポートを調べ、選択したコンポーネントが調整された配管サポート システムでどのように連携できるかを確認してください。
正しく選択された油圧スナバーであっても、取り付けが間違っていたり、メンテナンスが不十分であったりすると、性能が低下する可能性があります。設置と検査は、製造元の指示と承認されたプロジェクト文書に従う必要があります。
検査では、作動油の漏れ、腐食、ピストンロッドの損傷、接続の緩み、シールの損傷、異常な変位、機械的干渉の痕跡を考慮する必要があります。異常な状態がある場合は、製造元のサービス指示に照らして評価する必要があります。
検査間隔とオーバーホールスケジュールには、機器のマニュアル、動作環境、イベント履歴、プロジェクト要件を反映する必要があります。天順社が公表したガイダンスでは、通常の使用条件下では約 3 ～ 5 年の間隔で検査し、約 10 年でオーバーホールの可能性があるとしています。これらは、普遍的な要件ではなく、一般的なガイダンスとして扱う必要があります。安全性が重要なアプリケーションでは、別のスケジュールが必要になる場合があります。
重大な地震イベントまたはその他の設計ベースの過渡現象が発生した後は、影響を受けた機器を稼働状態に戻す前に、該当する現場手順に従って拘束システムを検査してください。
その主な目的は、指定された動的イベントによって引き起こされる急速な変位を制限しながら、通常の動作条件中にパイプのゆっくりとした動きを許可することです。これは、配管、接続された機器、支持構造物に伝わる荷重を制御するのに役立ちます。
スプリング ハンガーは熱の動きに対応しながらパイプの重量を支えます。油圧スナッバーは主に動的拘束を提供するものであり、一般にサポートの耐荷重機能に代わるものではありません。両方とも、異なるエンジニアリング目的で同じ配管システム内で使用できます。
承認された配管応力解析から始めて、支配的な動的荷重ケースを特定します。選択では、拘束力、引張および圧縮能力、ストローク、取り付け荷重、および取り付けシステム全体の強度を考慮する必要があります。
多くの油圧スナッバーは水平、垂直、または傾斜した設置をサポートしていますが、許可される向きは設計によって異なります。設置前に、製造元の指示、取り付け構成、およびプロジェクト固有の制限を確認してください。
はい。検査では、漏れ、腐食、ロッドの状態、接続、および該当する機能性能をカバーする必要があります。検査とオーバーホールのスケジュールは、メーカーのガイダンスと設置の動作要件に従う必要があります。
いいえ。主に、急速な動きと特定の過渡荷重を抑制することを目的としています。継続的な低振幅、高周波の振動には、追加の分析やその他の振動制御手段が必要になる場合があります。
必要な負荷容量、ストローク、動作温度および周囲温度、作動速度、取り付け方向、端接続、パイプ応力またはサポート図面、環境条件、および該当するプロジェクト標準を提供します。これらの詳細は、メーカーが適切な構成を評価するのに役立ちます。
パイプ拘束用の油圧スナバーは、突然の動的力に抵抗しながら日常的な熱の動きに対応する必要がある産業用配管システムにおいて重要な役割を果たします。正しい選択は、計算された荷重、ストローク要件、作動特性、取り付けの詳細、材料の適合性、適用される設計および認定基準によって異なります。スナバーを適切なパイプサポートおよび拡張コンポーネントと統合すると、単一のデバイスに依存してあらゆる動きの問題を解決するのではなく、調整された拘束システムを作成するのに役立ちます。
天順は、油圧スナバ ソリューションと関連パイプライン サポート製品で産業用配管プロジェクトをサポートしています。新しい設置、既存の拘束システムのアップグレード、または厳しい動作条件に合わせてカスタマイズされた機器の調達を計画している場合は、技術要件と要件を準備してください。お問い合わせ適切な構成、エンジニアリング上の考慮事項、プロジェクト固有の見積もりオプションについて話し合います。
