記事の概要:
事前断熱パイプサポート断熱材の連続性を維持し、熱損失を低減し、結露を防ぎ、パイプラインを長期的な損傷から保護することにより、現代の産業用配管システムにおいて重要な役割を果たします。 LNG 施設、化学プラント、発電プロジェクト、地域冷却システム、極低温パイプラインなどの用途では、従来のパイプ サポートが熱橋を形成し、断熱性能を低下させる可能性があります。この記事では、事前に断熱されたパイプ サポートがどのように一般的な工学的課題を解決し、運用の安全性を向上させ、信頼性の高いサポート ソリューションを提供するかを説明します。揚州天順は、さまざまな温度条件、負荷要件、産業用途向けに設計された、カスタマイズされた事前断熱パイプサポートソリューションを提供しています。

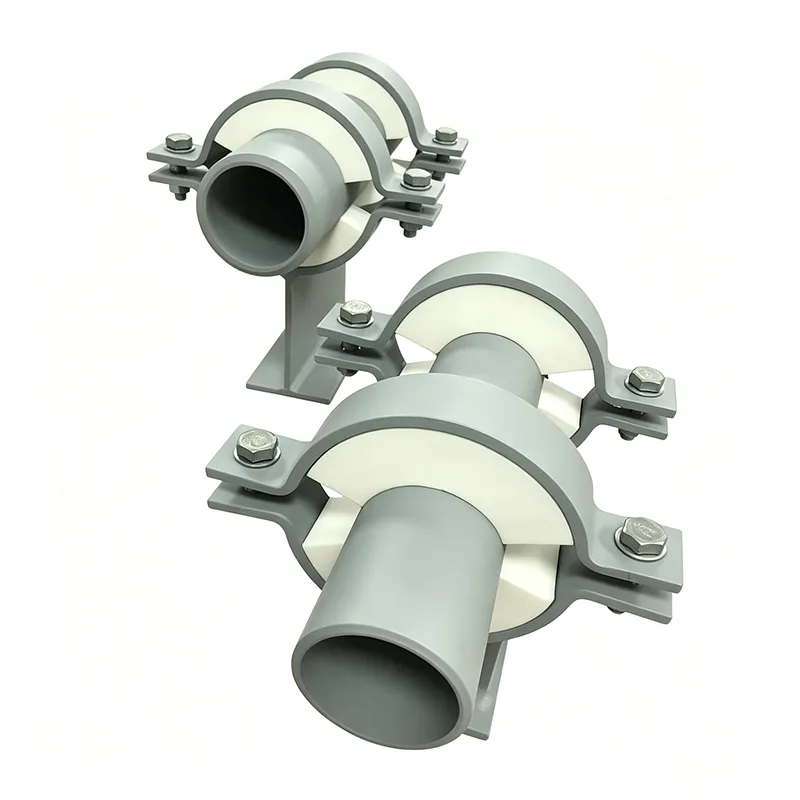

事前断熱パイプサポートは、機械的耐荷重能力と断熱保護を組み合わせた特別に設計されたパイプラインサポートコンポーネントです。従来のパイプシューやサポートとは異なり、これらの製品にはパイプと支持構造の間に統合された断熱セクションが含まれています。
多くの産業用配管システムでは、温度の安定性を維持するために配管の周囲に断熱材が設置されています。ただし、標準的な金属サポートがパイプ表面に直接接触すると、熱橋が形成されます。この接続により、不要な熱伝達が可能になり、結露、エネルギー損失、凍結の問題、または断熱材の下の腐食が発生する可能性があります。
事前に断熱されたパイプサポートは、高性能断熱ブロックをサポート構造に統合することでこの問題を解決します。この設計により、継続的な断熱性能を維持しながら、パイプラインの機械的安定性を維持できます。
揚州天順は、コールドサービス、極低温アプリケーション、および高温産業システム向けに設計された事前断熱パイプサポートなどのパイプラインサポートソリューションの製造を専門としています。同社は、プロジェクトの要件、動作温度、パイプのサイズ、設置条件に応じてカスタマイズされた設計を開発します。
事前断熱パイプサポートの動作原理は、構造負荷経路を熱伝導経路から分離することに基づいています。サポートはパイプラインの重量を伝達し、断熱セクションはパイプと外部構造間の熱伝達を最小限に抑えます。
| 成分 | 関数 |
|---|---|
| スチールサドルまたはシュー | 機械的強度を提供し、パイプラインの荷重を構造物に伝達します。 |
| 絶縁ブロック | 熱分離を生み出し、熱伝達を低減します。 |
| 蒸気バリア | 断熱材への湿気の侵入を防ぎます。 |
| スライドプレート（オプション） | 熱膨張と収縮によるパイプラインの動きを許容します。 |
冷たいパイプラインの場合、断熱層は外部熱がシステムに侵入するのを防ぎ、結露のリスクを軽減します。高温のパイプラインの場合、熱損失を最小限に抑え、エネルギー効率を向上させます。
また、統合構造により、断熱サポートが完成したアセンブリとして届くため、建設現場で追加の断熱作業を必要とせず、設置の困難も軽減されます。
産業用パイプライン システムでは、不適切なサポート設計が原因で障害が発生することがよくあります。従来のサポートは単純に見えるかもしれませんが、時間の経過とともに重大な運用上の問題が発生する可能性があります。
| よくある問題 | パイプライン システムへの影響 | 事前絶縁サポートソリューション |
|---|---|---|
| 熱橋の形成 | 熱伝達の増加と断熱性能の低下 | 一体型断熱ブロックがパイプを構造物から分離 |
| 結露と氷の形成 | 腐食のリスクとメンテナンスの問題 | 絶縁の連続性を維持し、湿気への曝露を防ぎます。 |
| エネルギー損失 | 運用コストの増加 | 高温および低温のパイプラインの熱効率を向上させます。 |
| 絶縁損傷 | 頻繁な修理とダウンタイム | 安定したサポートインターフェイスを提供します |
LNG および極低温システムの場合、小さな熱橋であってもシステムのパフォーマンスに大きな影響を与える可能性があります。適切に設計された事前断熱パイプサポートにより、断熱システムが重要なサポート位置で効果を維持することが保証されます。
適切なサポート システムを選択すると、パイプラインの安全性、メンテナンス要件、長期的な運用コストに影響を与える可能性があります。主な利点は次のとおりです。
事前断熱パイプサポートは、温度制御とパイプラインの信頼性が不可欠な業界で広く使用されています。
| 業界 | 応用例 |
|---|---|
| LNG および極低温産業 | 断熱が必要な低温パイプライン |
| 発電 | 高温要件を必要とする蒸気およびプロセスのパイプライン |
| 化学処理 | 腐食性および温度に敏感なプロセスライン |
| 地域冷房 | 冷水供給ネットワーク |
| 食品および医薬品 | クリーンな温度管理された配管システム |
揚州天順は、さまざまな産業環境向けのパイプラインサポート製品を提供し、実際のプロジェクト条件に基づいたソリューションを提供します。
適切なサポートを選択するには、いくつかのエンジニアリング要素を考慮する必要があります。不適切な製品を選択すると、絶縁不良や配管に過度のストレスが発生する可能性があります。
通常、重要な技術パラメータには、断熱密度、圧縮強度、熱伝導率、サポート材料、および耐荷重が含まれます。
| パラメータ | 一般的な考慮事項 |
|---|---|
| 温度範囲 | 極低温条件から高温用途まで |
| 断熱材 | PU フォーム、PIR、ミネラルウール、またはカスタマイズされた材料 |
| サポート材 | 炭素鋼、ステンレス鋼、または特殊合金 |
| 移動要件 | 固定、スライド、またはガイド付きサポート設計 |
揚州天順は、専門的な製造プロセスと厳格な品質管理を通じて、信頼性の高いパイプライン サポート ソリューションの生産に重点を置いています。同社は、さまざまなエンジニアリング要件に合わせてカスタマイズされた事前断熱パイプサポートを提供しています。
製造プロセスには、材料検査、精密加工、絶縁統合、寸法検査、最終品質検証が含まれます。各サポートは、断熱効果を維持しながら信頼性の高い機械的性能を達成するように設計されています。
揚州天順はパイプラインサポート製造における豊富な経験を持ち、エネルギー、化学処理、発電、産業建設などの業界にサービスを提供しています。同社は、顧客が複雑な配管システムに適したソリューションを選択できるようエンジニアリング サポートを提供しています。
冷たいパイプラインには継続的な断熱保護が必要です。従来の金属サポートは熱橋を形成し、結露や腐食を引き起こす可能性があります。事前に断熱されたパイプサポートは断熱の連続性を維持し、これらのリスクを軽減します。
はい。熱伝達を低減し、エネルギー効率を向上させるため、高温のパイプラインに適しています。動作温度要件に応じて断熱材を選択できます。
はい。揚州天順は、パイプのサイズ、断熱材の厚さ、負荷要件、温度条件、設置方法に基づいてカスタマイズされたソリューションを提供します。
断熱材と支持構造は納品前に統合されているため、設置チームは現場での組み立て作業を軽減し、プロジェクトの効率を向上させることができます。
お客様はパイプの仕様、動作温度、断熱要件、サポートの種類、および移動条件を提供する必要があります。この情報は、エンジニアが正しいソリューションを設計するのに役立ちます。
事前断熱パイプサポートは、熱橋、断熱材の損傷、結露、エネルギー損失によって引き起こされる課題を解決するため、最新の産業用配管システムにとって不可欠なコンポーネントです。適切に設計されたサポート システムにより、パイプラインの信頼性が向上し、メンテナンスの必要性が軽減され、機器の耐用年数が延長されます。
専門的な製造経験とカスタマイズされたエンジニアリング能力により、揚州天順世界中の要求の厳しい産業用途向けに、信頼性の高い事前断熱パイプサポートソリューションを提供します。パイプライン要件に従って設計された信頼できるサポート システムが必要な場合は、お問い合わせ専門的なサポートとカスタマイズされたソリューションが必要です。
