金属ベローズ伸縮継手はパイプラインの安全性、柔軟性、耐用年数をどのように改善できるか

天順、産業用パイプライン部品、消耗品のメーカーMエタール ベローズ伸縮継手熱膨張に対応し、パイプラインの動きを吸収し、厳しい産業条件下でも信頼性の高い動作をサポートするように設計されたソリューションです。適切なベローズの材質、動作構成、圧力定格を選択することで、エンジニアは過度の配管ストレスを軽減し、接続された機器を保護し、産業用配管システムの長期的なパフォーマンスを向上させることができます。

金属ベローズ伸縮継手は、温度変動、機械的変位、および選択された動作荷重によって引き起こされる寸法変化を補償する柔軟な配管コンポーネントです。波形の金属製ベローズは、設計に応じて、軸方向、横方向、または角度の動きに対応できます。一般的な用途には、発電、石油化学処理、地域暖房、水処理、工業生産などがあります。適切なジョイントを選択するには、動作圧力、温度、流体適合性、動作要件、疲労寿命、設置条件を慎重に評価する必要があります。このガイドでは、金属ベローズ伸縮継手の仕組みを説明し、一般的な構成を比較し、材料選択の考慮事項を概説し、産業用バイヤーが天順などの認定サプライヤーと話し合うべき品質チェックについて説明します。

目次

1. 金属ベローズ伸縮継手とは何ですか?
2. 金属ベローズ伸縮継手はどのように機能しますか?
3. 主なメリットは何ですか?
4. 金属ベローズ伸縮継手にはどのような種類がありますか?
5. 材料と仕様はパフォーマンスにどのような影響を与えますか?
6. 金属ベローズ伸縮継手はどこに使用されますか?
7. 適切な伸縮継手を選択するにはどうすればよいですか?
8. どのような設置とメンテナンスの実践が重要ですか?
9. よくある質問
10. 結論

1. 金属ベローズ伸縮継手とは何ですか?

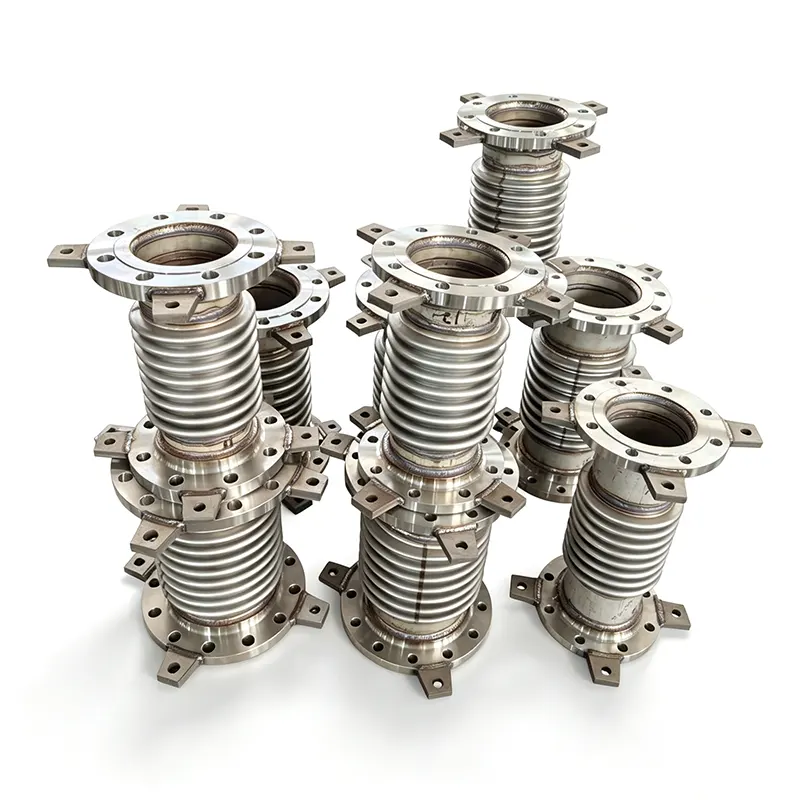

金属ベローズ伸縮継手は、必要な圧力境界を維持しながら動きに対応するために配管システムに取り付けられる柔軟なコネクタです。その主な構成要素は、一連の波形で形成された薄肉の金属ベローズです。これらの波形により、パイプ全体が自由に動く必要がなく、変形を制御できます。

熱変位を周囲のコンポーネントに伝達する剛性のパイプ接続とは異なり、適切に設計された伸縮継手は、指定された移動位置を提供します。これは、パイプアンカー、サポート、ポンプ、バルブ、熱交換器に伝達される負荷を管理するのに役立ちます。

一般的なアセンブリには次のものが含まれます。

• 金属ベローズ:特定の動きを吸収する柔軟な要素。
• 接続を終了します:継手を配管システムに接続するフランジまたは溶接端。
• 内部ライナー:流れをガイドし、浸食や流れによる振動からベローズを保護するのに役立つオプションのコンポーネント。
• 外側カバー:ベローズを外部損傷から守る保護部品です。
• タイロッド、ヒンジ、またはジンバルハードウェア:動きを制御したり圧力推力を管理したりするために特定の設計で使用されるコンポーネント。

適切な構造は、配管レイアウト、使用環境、工学計算によって異なります。製品情報については、天順金属ベローズ伸縮継手の製品ページをご覧ください。

2. 金属ベローズ伸縮継手はどのように機能しますか?

産業用パイプラインは、温度が上昇すると膨張し、冷却すると収縮します。機器の振動、設置公差、構造的な変位により、さらに動きが発生する可能性があります。これらの変更が適切に対応されていない場合、配管や接続された機器へのストレスが増大する可能性があります。

波形ベローズは設計された動作限界内で弾性変形し、変位の指定部分を吸収します。関節の構成に応じて、動きは一方向に発生する場合もあれば、複数の方向の組み合わせによって発生する場合もあります。

• 軸方向の動き:パイプの中心線に沿った圧縮または拡張。
• 横方向の動き:パイプの中心線に垂直な変位。
• 角度の動き:接続されたパイプセクション間の回転。

圧力推力も重要な考慮事項です。ベローズの有効領域に作用する内圧によって力が発生する可能性があり、システム設計によってこの力を抑制またはバランスさせる必要があります。用途に応じて、アンカー、ガイド、タイロッド、圧力バランスのとれた構成が必要になる場合があります。

したがって、金属ベローズ伸縮継手は、個別の付属品として扱うのではなく、配管全体の柔軟性と応力解析の一部として選択する必要があります。

3. 主なメリットは何ですか?

熱移動補償

金属ベローズ伸縮継手は、高温および低温の配管システムにおける計算された熱変位に対応します。これにより、ジョイントのサイズが正しく取り付けられていれば、膨張と収縮の抑制によって生じる過剰な負荷を軽減できます。

接続された機器の保護

配管負荷が制御されていないと、ポンプ ノズル、バルブ接続、タービン インターフェース、熱交換器接続に影響を与える可能性があります。適切に設計された拡張継手は、配管配置内で指定された動きを可能にすることで、これらの負荷の管理に役立ちます。

厳しい条件への適応力

圧力、温度、プロセス媒体のさまざまな組み合わせに合わせて、ステンレス鋼および選択された高合金ベローズ材料を指定できます。適切な材料グレードは、実際の化学物質への曝露と動作条件に照らして確認する必要があります。

柔軟なシステム設計

アキシャル、ユニバーサル、ヒンジ、ジンバル、および圧力バランスの設計により、動きに対応するさまざまな方法が提供されます。これにより、エンジニアは、アプリケーションごとに 1 つの設計に依存するのではなく、ジョイント構成を配管レイアウトに合わせることができます。

これらの利点は、正しいエンジニアリング、材料の適合性、適切なサポート、およびメーカーの設置要件の順守によって決まります。伸縮継手は、不適切なパイプサポートや不適切に設計されたアンカーシステムを補うことはできません。

4. 金属ベローズ伸縮継手にはどのような種類がありますか?

伸縮継手の構成が異なれば、動きや圧力推力の要件も異なります。これらの違いを理解することは、購入者が適切な製品を指定するのに役立ちます。

各構成の移動能力は、その形状、ベローズ構造、圧力、温度、疲労要件によって異なります。エンジニアは、検証せずに個々の動作評価を追加するのではなく、許容される組み合わせの動作を確認する必要があります。

5. 材料と仕様はパフォーマンスにどのような影響を与えますか?

材料の選択は、耐食性、耐熱性、柔軟性、疲労性能に影響します。正しい仕様では、プロセス媒体と動作中に経験する機械的条件を考慮する必要があります。

• SS304ステンレス鋼:耐食性と温度特性が適切な一般的な産業環境に適した一般的なオプションです。
• SS316Lステンレス鋼:特定の腐食環境に対する耐性の向上が必要な用途でよく検討されます。
• SS321ステンレス鋼：選択された高温用途に適した安定化ステンレス鋼グレード。
• インコネル 625:厳しい温度と腐食条件を考慮したニッケルベースの合金。
• ハステロイ合金:選択されたグレードは、適合性評価の対象となる、特定の攻撃的な化学環境に適している場合があります。

天順 が公開している製品情報には、次の代表的なオプションがリストされています。これらは参考範囲であり、すべての設計の同時定格として解釈すべきではありません。

選択したジョイントの実際の許容圧力、温度、動作を確認する必要があります。これらのパラメータは相互に依存しており、あるカテゴリで最も要求の厳しい値が、他の動作条件が変化したときに自動的に適用されるわけではありません。

6. 金属ベローズ伸縮継手はどこに使用されますか?

金属ベローズ伸縮継手は、制御された配管の動きと信頼性の高い封じ込めが重要な業界全体で使用されています。

• 発電量:蒸気ライン、ボイラー システム、タービン接続、地域暖房ネットワーク。
• 石油とガス:製油所の配管、炭化水素移送ライン、および厳選された高温プロセス システム。
• 石油化学処理:厳選された耐食性材料を必要とする化学プロセスライン。
• 水処理:動きや振動の管理が必要なポンプ場や送水パイプライン。
• HVAC および建築サービス:温度に関連したパイプの動きを伴う加熱、冷却、冷水システム。
• 鉄鋼および冶金工場:厳選された高温プロセスラインと産業用排気関連配管システム。

エンジニアはアプリケーションごとに、流体の組成、設計圧力、動作温度、起動および停止サイクル、振動、および潜在的な過渡負荷を評価する必要があります。これらの詳細により、金属ベローズジョイントが適切かどうか、およびどの構成を指定する必要があるかが決まります。

7. 適切な伸縮継手を選択するにはどうすればよいですか?

信頼性の高い選択プロセスは、正確な稼働データから始まります。公称パイプ径のみに基づいてジョイントを選択すると、不十分な動作能力や不適切な圧力定格が発生する可能性があります。

1. 動作条件を定義します。通常および最大圧力、動作温度および設計温度、プロセス媒体、および考えられる過渡状態を記録します。
2. 配管の動きを計算します。関連する組み合わせの動きを含め、予想される軸方向、横方向、角方向の変位を決定します。
3. 圧力推力を評価します。アンカーの荷重、ガイドの間隔、サポートの配置、拘束された設計または圧力バランスのとれた設計が適切かどうかを確認します。
4. 素材を選択してください:ベローズ合金と接続材料を流体の化学的性質、温度、外部環境に適合させます。
5. 疲労要件を確立します。動作サイクルの数と重大度を推定し、意図したサービス条件に基づいて計算を要求します。
6. 標準とドキュメントを確認します。該当する設計基準、検査要件、材料証明書、および試験記録を指定します。
7. インストールの制約を確認します。利用可能なスペース、接続寸法、アクセシビリティ、およびメンテナンス要件を確認してください。

天順では、標準およびカスタマイズされた金属ベローズ伸縮継手のオプションを提供しています。非標準システムの場合、配管図面と動作データを共有すると、エンジニアリング チームが必要な構成と仕様を評価するのに役立ちます。

8. どのような設置とメンテナンスの実践が重要ですか?

正しく設計された伸縮継手であっても、取り付けが間違っていたり、指定された制限を超えた動きにさらされたりすると、早期に故障する可能性があります。したがって、設置とメンテナンスは承認された図面と製造元の指示に従う必要があります。

インストールチェックリスト

• ベローズにへこみ、変形、腐食、輸送による損傷がないか点検してください。
• 必要に応じて、流れの方向、方向、接続寸法、および取り付け長さを確認してください。
• パイプアンカー、ガイド、サポートが承認された配管設計と一致していることを確認します。
• メーカーが指定した段階でのみ出荷制限を解除してください。
• ねじったり、意図しない予荷重を加えたり、位置のずれたパイプ端を無理に押し込んだりしないでください。
• 溶接のスパッタ、衝撃、その他の設置上の危険からベローズを保護します。
• 承認された方法を使用して、指定された圧力または漏れのテスト手順を完了します。

継続検査

使用中は、目に見える変形、腐食、漏れ、異常な振動、保護部品の損傷がないか確認してください。疲労寿命や動作能力に影響を与える可能性のある動作条件の変更を確認してください。検査間隔は、サービスの重大度、機器の重要度、および該当するメンテナンス プログラムに基づいて決定する必要があります。

高圧、高温、または危険媒体システムの検査と修理は、関連する安全手順に従って資格のある担当者が行う必要があります。損傷したベローズは、適切な技術評価なしに使用に戻すべきではありません。

9. よくある質問

Q1: 金属ベローズ伸縮継手の主な目的は何ですか?

その主な目的は、配管システムを通じて伝達される負荷の管理を支援しながら、熱膨張、収縮、またはその他の変位によって引き起こされる指定された配管の動きに対応することです。

Q2: アキシャル拡張継手とユニバーサル拡張継手の違いは何ですか?

軸方向伸縮継手は、主にパイプの中心線に沿った圧縮と拡張に対応します。ユニバーサル拡張継手は、中央のスプールによって分離された 2 つのベローズ要素を使用して、より大きな横方向の動きに対応し、その設計に応じて追加の角度機能を備えています。

Q3: 金属ベローズ伸縮継手として最適な材質は何ですか?

あらゆる用途に最適な単一の材料はありません。 SS304、SS316L、SS321、インコネル 625、およびその他の合金は、さまざまな条件下で適切な場合があります。選択は、流体の適合性、温度、圧力、疲労要件、およびメーカーの技術評価に基づいて行う必要があります。

Q4: 金属ベローズ伸縮継手の寿命はどれくらいですか?

耐用年数は、動作サイクルの数と大きさ、圧力、温度、腐食、振動、設置品質、およびメンテナンスによって異なります。普遍的な耐用年数の推定に依存するのではなく、指定された動作範囲での疲労寿命の計算を要求します。

Q5: 金属ベローズ伸縮継手はパイプサポートが不要になりますか?

いいえ、拡張継手は通常、適切なパイプ サポート、アンカー、ガイドの必要性に取って代わるものではありません。これらのコンポーネントは、ジョイントが設計制限内で動作するように、パイプの重量、位置合わせ、動きを制御します。

Q6: 天順はカスタマイズされた金属ベローズ伸縮継手を製造できますか?

天順の製品情報では、標準外の寸法やさまざまな材料オプションを含む、標準およびカスタマイズされた設計について説明しています。購入者は、実現可能性を確認し、設計固有の見積もりを取得するために、図面、動作条件、動作要件、および接続の詳細を提供する必要があります。

10. 結論

金属ベローズ伸縮継手は、熱の動きに対応し、変位を管理し、接続された機器を過剰な機械的負荷から保護する必要がある産業用配管システムの重要なコンポーネントです。信頼性の高い性能は、適切なベローズの材質、動作構成、圧力定格、疲労寿命を選択し、正しい設置とサポートの設計を確保することにかかっています。 Tianhun は、製品情報に記載されている材料トレーサビリティと検査オプションを備えた、幅広い産業パイプライン要件に対応する標準およびカスタマイズされたソリューションを提供しています。プロジェクトに適した構成を特定するには、天順金属ベローズ伸縮継手の仕様を確認し、お問い合わせ動作パラメータ、技術図面、購入要件を使用して、材料の選択、カスタマイズされた設計、パイプライン システムに合わせたソリューションについて話し合います。
