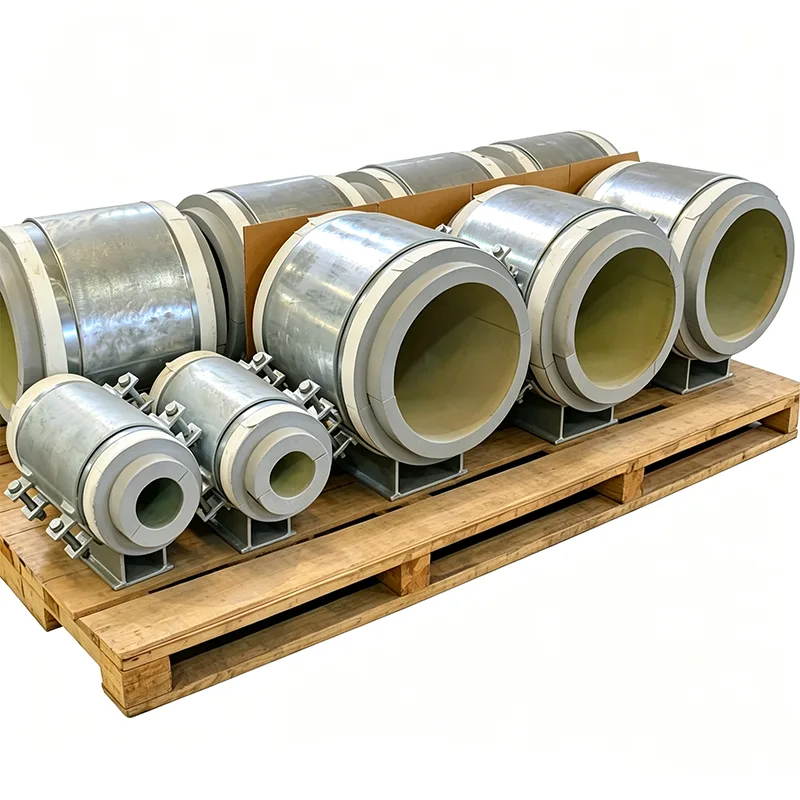

経験豊富なパイプラインサポートメーカーとして、天順提供します断熱済みパイプスライドサポート断熱の連続性を維持しながら熱の動きに対応するように設計されたソリューション。これらの統合アセンブリは、産業プロジェクトでの熱ブリッジの削減、設置の簡素化、断熱配管システムの信頼性の向上に役立ちます。
事前に断熱されたパイプ スライド サポートは、耐荷重断熱材と低摩擦のスライド インターフェイスを組み合わせており、熱保護を損なうことなくパイプラインの伸縮を可能にします。現場で断熱材を切断して再構築する必要がある従来のサポートとは異なり、統合された設計により、連続的な断熱エンベロープとより信頼性の高い防湿層を維持することができます。この記事では、これらのサポートがどのように機能するか、さまざまな動作温度に適した材料、適切な構成を選択する方法、および蒸気、冷水、または極低温サービス用のサポートを指定する際にエンジニアが考慮すべき点について説明します。
5. 適切なパイプ スライド サポートを選択するにはどうすればよいですか?
6. 事前断熱パイプスライドサポートはどこに使用されますか?
9. 天順はあなたのプロジェクトをどのようにサポートできますか?
事前断熱パイプ スライド サポートは、断熱パイプラインをサポートしながら軸に沿った制御された動きを可能にする設計コンポーネントです。構造サポート、耐荷重絶縁ブロック、およびスライド インターフェイスを調整されたアセンブリに統合します。
産業用パイプラインは、動作温度の上昇と下降に応じて寸法変化を経験します。蒸気ラインは起動中に膨張し、冷水パイプは周囲とは異なる熱条件にさらされ、極低温パイプラインは動作中に大幅に収縮します。サポート システムが必要な動きを妨げると、パイプの接続部、機器のノズル、アンカー、その他の構造上の箇所に過剰な力が発生する可能性があります。
従来のサポートでは、別の問題が発生する可能性があります。サポート位置で断熱が中断されることがよくあります。現場作業員は、金属シューの周囲の断熱材を切断し、その後保護エンベロープを再構築する必要がある場合があります。位置合わせ不良、断熱材の圧縮、密閉が不完全な場合、熱性能が低下する可能性があります。
事前に絶縁されたスライディング サポートは、工場で組み立てられた 1 つのユニット内で熱絶縁と制御された動きを組み合わせることで、これらの課題に対処します。設計は、パイプラインの負荷、温度、断熱仕様、および予想される変位に適合する必要があります。
このアセンブリは、スライド機構を主要な断熱機能から切り離しながら、パイプの荷重を支持構造に伝達するように設計されています。各コンポーネントには特定のエンジニアリング目的があります。
剛性の高い断熱ブロックがパイプの荷重をサポートしながら、パイプと鋼構造間の熱伝達を制限します。その材料、厚さ、圧縮強度、および形状は、設計温度と荷重条件に適している必要があります。ブロックは、動作、設置、および適用可能なテスト荷重に対してチェックする必要があります。
典型的な構成では、研磨されたステンレス鋼の滑り面と PTFE またはグラファイトを含浸させた滑りパッドを組み合わせます。正確な配置は設計によって異なります。このインターフェースは軸方向の動きを可能にし、摩擦とその結果として支持構造に伝わる力を制御するのに役立ちます。
必要な滑り移動量は、配管応力解析から決定する必要があります。設計者は、予測される変位、移動方向、摩擦係数、支持反力、およびプロジェクト条件に対する適切な許容値を考慮する必要があります。
低温および極低温サービスでは、湿気管理が特に重要です。一体化されたシール フランジにより、隣接する断熱ジャケットと防湿層に定義された接続ポイントを提供できます。フィールドシーリングを正しく行うと、湿気の侵入を制限できます。湿気の侵入は、断熱性能を低下させ、腐食のリスクを高める可能性があります。
スライド界面は、建築物の破片、水、その他の汚染物質から適切に保護する必要もあります。最終的なエンクロージャとシーリングの詳細は、メーカーが承認した図面と照らし合わせて確認する必要があります。
断熱機能とスライド機能を統合することで、設置の一貫性が向上し、パイプ支持場所での一般的な問題を軽減できます。
これらの利点は、正しいエンジニアリングと設置に依存します。スライド サポートでは、不正確なパイプ応力モデル、不十分な断熱強度、不十分な移動、または不十分に密閉された防湿層を補うことはできません。
材料の選択は、事前断熱パイプ スライド サポートを指定する際の最も重要な手順の 1 つです。断熱材は、許容可能な熱性能を維持しながら、使用温度と圧縮荷重に耐える必要があります。滑り材料は、予想される荷重、動き、環境、およびメンテナンスの要件にも適合する必要があります。
| 応用 | 電位絶縁材 | キー選択の考慮事項 |
|---|---|---|
| 冷水とブライン | 高密度PIR | 熱伝導率、耐湿性、圧縮強度 |
| 低温プロセス配管 | PIRまたはセルラーガラス | 設計温度、蒸気制御、および耐荷重能力 |
| 極低温パイプライン | セルラーガラス | 極低温および湿気からの保護に適しています |
| 蒸気および熱処理ライン | ケイ酸カルシウム | 温度定格、機械的強度、および熱的性能 |
| 特殊な高温用途 | パーライトベースまたは微多孔質の断熱材 | プロジェクト固有の温度制限と圧縮挙動 |
天順市の事前断熱パイプ スライド サポートの製品ページで説明されているように、材料オプションは、選択した断熱材と特定の設計に応じて、約 -196 °C から +650 °C の範囲の使用条件をカバーできます。これらのエンドポイントは、すべての構成に対する普遍的な評価として解釈されるべきではありません。
エンジニアは、最終仕様を承認する前に、許容動作温度、設計温度での圧縮強度、断熱材の厚さ、摺動材料の制限、およびすべてのコンポーネントの互換性を確認する必要があります。
公称パイプ直径のみに基づいてサポートを選択すると、コストのかかる設計の修正につながる可能性があります。信頼性の高い仕様では、機械的要件、熱的要件、設置要件を総合的に考慮します。
通常の動作温度、最小および最大の設計温度、圧力条件、および関連する起動またはシャットダウンのシナリオを特定します。これらの要因は、断熱材の選択と予想されるパイプラインの動きに影響します。
操作パイプの重量、流体の重量、断熱材と被覆材の重量、適用可能な動的荷重、および関連する水圧試験荷重を提供します。絶縁ブロックは、通常の動作重量だけではなく、支配荷重ケースに対してチェックする必要があります。
承認された配管応力解析を使用して、サポート位置での予想される動きを確立します。進行方向、設計変位、摺動面寸法、必要クリアランスを確認します。
パイプの外径、断熱材、断熱材の厚さ、防湿要件を指定します。サポートの形状は隣接する断熱システムと一致し、隙間や脆弱なシール移行部が生じるのを避ける必要があります。
サポートに標準のスライド構成、横方向のガイド プレート、またはその他のプロジェクト固有の拘束が必要かどうかを判断します。ガイド付きサポートは、横方向の変位を制限しながら軸方向の動きを許可できますが、拘束位置は配管応力設計全体と調整する必要があります。
サポート構成のより広範な概要については、天順の産業用パイプ サポートの範囲を確認し、選択したサポートをプロジェクトの完全なサポート スケジュールと調整してください。
これらのサポートは、パイプラインが熱保護と制御された動きの両方を必要とする場合に特に役立ちます。一般的なアプリケーションには次のようなものがあります。
湿気の多い工業用建物に設置された冷水パイプラインを考えてみましょう。従来のスチール製のサポートが断熱材を遮断すると、サポートの周囲で結露が発生し、腐食や断熱材の劣化につながる可能性があります。適切に選択された事前に断熱されたスライド サポートは、パイプが設計どおりに移動できるようにしながら、この熱橋を減らすことができます。
実際の結果は、断熱仕様、支持荷重、環境条件、設置品質、および完全な防湿システムの継続性に依存します。
プロジェクト調達チームにとって、完全な技術調査は、メーカーがより正確な見積もりを作成するのに役立ち、仕様ギャップのリスクを軽減します。
提案をリクエストする前に、次の情報を準備してください。
設計上の前提条件、許容荷重、絶縁特性、摺動距離、インターフェースの詳細についてはメーカーにご確認ください。必要に応じて、別途定義されたプロジェクト サービスとして第三者による検査または立会いテストを手配します。
工場の検査と文書化によりトレーサビリティを向上させることができますが、購入者は社内の品質チェックと、独立して認定された第三者によって実施されるテストを区別する必要があります。検査範囲は生産を開始する前に合意する必要があります。
標準的なパイプシューは主にパイプラインをサポートしており、場合によってはパイプラインの周囲に断熱材を切断して再構築する必要があります。事前に断熱されたパイプ スライド サポートは、耐荷重断熱ブロックとスライド インターフェイスを統合し、指定された動きに対応しながら断熱性を維持します。
動作範囲は、断熱材と完全なアセンブリ設計によって異なります。 Tianshun は、適切な極低温構成の約 -196°C から、適切な高温断熱の +650°C までの範囲のオプションをリストしています。実際の許容範囲は選定した材質、荷重、使用条件等によりご確認ください。
必要な移動距離は、熱膨張または熱収縮、支持位置、移動方向、および関連する動作シナリオを考慮した配管応力解析によって確立されます。滑り面は、機械的限界に達することなく十分な移動量を提供する必要があります。
はい。ガイドプレートを適切な構成に組み込むと、横方向の変位を抑制しながら軸方向の移動が可能になります。ガイドの配置とクリアランスは、配管応力解析とプロジェクトのサポート設計と調整する必要があります。
合意された供給範囲に応じて、文書には鋼材証明書、断熱材データシート、滑り摩擦試験情報、寸法検査報告書、および関連する工場検査記録が含まれる場合があります。購入仕様書で必要な規格、トレーサビリティ、およびサードパーティのテスト要件を確認します。
信頼性の高い事前断熱パイプ スライド サポートは、構造荷重、断熱、滑り性能、湿気保護のバランスをとらなければなりません。これらの要件を 1 つの調整された設計として扱うことで、設置の不確実性が軽減され、パイプラインの長期的な信頼性がサポートされます。
天順は、2012 年から揚州の施設でパイプライン サポート製品を製造し、蒸気、冷水、極低温サービスなどの産業用配管アプリケーション向けのソリューションを提供しています。エンジニアリング チームは、パイプの寸法、断熱要件、設計荷重、動作データを確認することで、適切なサポート構成を特定し、プロジェクトに必要な文書を明確にすることができます。
カスタマイズされたものを調達する場合断熱済みパイプスライドサポート新規設置または既存のパイプラインのアップグレードの場合は、見積もりを依頼する前に、パイプのサポート スケジュール、断熱仕様、および応力解析データを準備してください。天順の製品ページにアクセスして、利用可能な設計アプローチを確認してください。お問い合わせ技術要件、材料オプション、検査範囲、プロジェクト実施のニーズについて話し合います。
