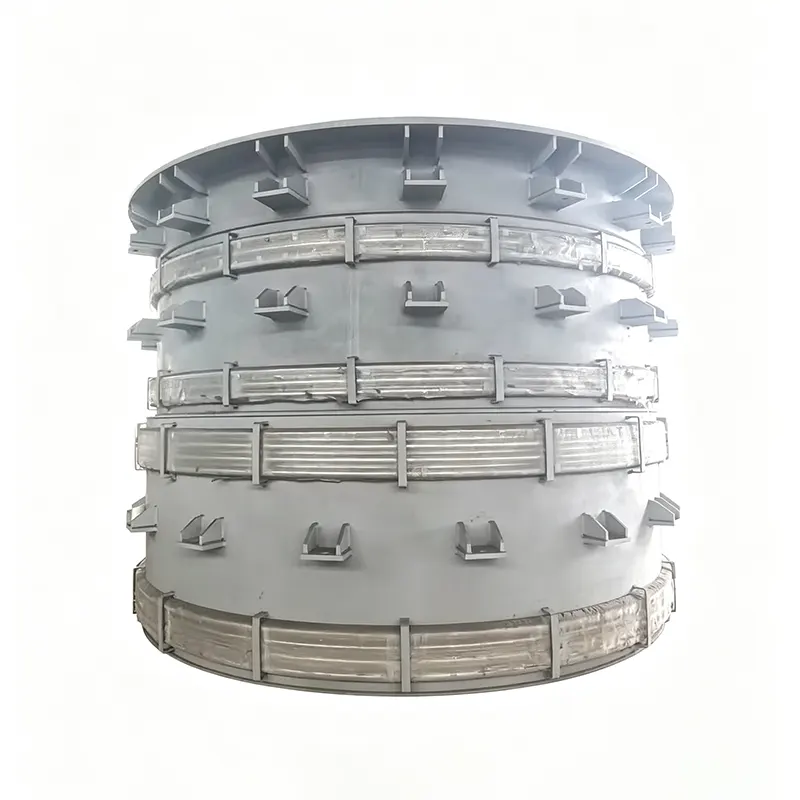

金属ベローズ伸縮継手

揚州天順は、2012 年以来金属ベローズ伸縮継手を製造しています。14 年間の集中的な経験と 100 名を超える資格のあるスタッフが配置された 35,000 平方メートルの工場を活かし、標準および完全なカスタム設計を 45 か国以上に供給しています。当社の伸縮継手は EJMA 規格に準拠して構築されており、すべてのユニットで材料トレーサビリティ、100% 非破壊検査、および静水圧耐性検査によってサポートされています。

パンフレットだけでなくデザインにも信頼性が求められる理由

疲労寿命は計算されたものであり、仮定されていません

サイクル寿命は、軸方向、横方向、角方向の動きを同時にカバーする実際の動作範囲に関する EJMA ガイドラインに従って決定されます。標準設計は 1,000、3,000、または 5,000 のフルサイクルで検証され、机上だけでなく、熱サイクル全体にわたって予測どおりにジョイントが機能することを確認します。

事務処理に裏付けられたマテリアルの完全性

SS304、SS316L、SS321、インコネル 625、またはハステロイなどのベローズ材料のすべての熱には、完全な工場証明書とトレーサビリティ記録が付属しています。 FCCU 触媒ラインや化学物質移送などの腐食サービスの場合、塩化物応力腐食割れに耐える高ニッケル合金を推奨し、在庫しています。

内蔵のテルテールを備えた多層構造

圧力や安全性が要求される場合には、単層ではなく多層ベローズを使用します。層状構造により強度が増し、柔軟性が維持され、安全上の冗長性が導入されます。内側の層に穴が開いた場合でも、明らかな穴から漏れが検出される間、外側の層が一時的に圧力を保持します。これにより、計画外の停止ではなく、予測可能なメンテナンスが可能になります。

100% NDT を通過する溶接

ベローズの長手方向および円周方向の継ぎ目、および取り付け溶接部は、100% X 線検査 (RT) または浸透検査 (PT) 検査を受けます。当社の社内溶接工は認定手順を保持しており、出荷前にすべてのユニットが設計圧力の 1.5 倍で静水圧テストを受けています。サンプリングなし - すべてのジョイントは独自のテストレポートとともに工場から出荷されます。

うねりや共振に対する安定性

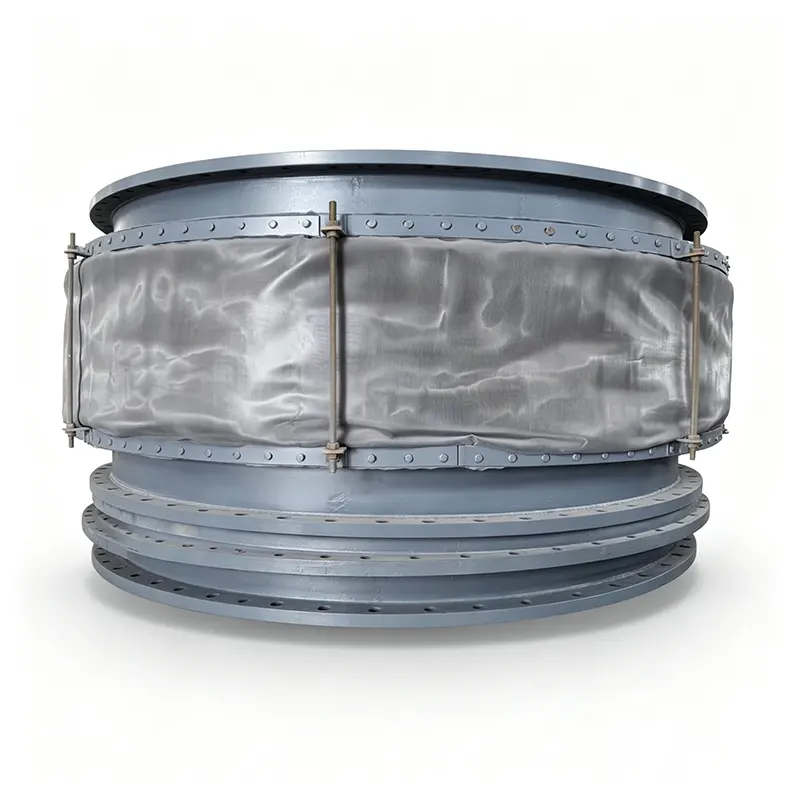

柱の歪みと面内座屈は、適切に計算された二乗平均平方根圧力応力と実証済みの歪み防止機能によって防止されます。内部的には、フロー ライナーが乱流、浸食、流れによる振動を軽減します。外部カバーまたはタイロッドは、ベローズ要素とガイドの動きを保護するように設計されており、標準付属品として追加されるだけでなく、特定のサービスに合わせてサイズ設定されています。

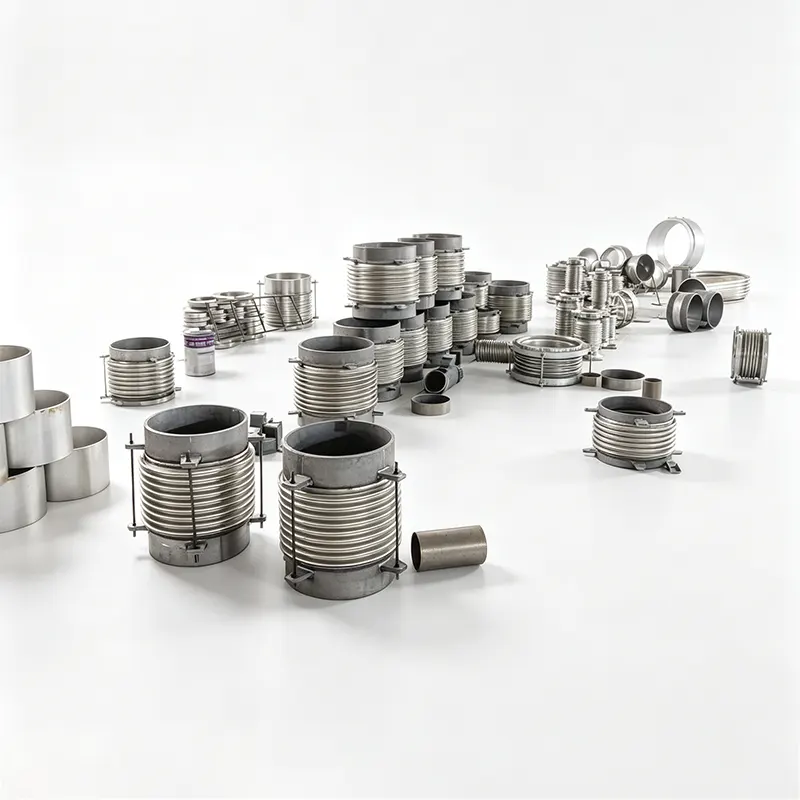

技術範囲

カタログコードだけでなく、パイプ負荷に合わせたタイプ

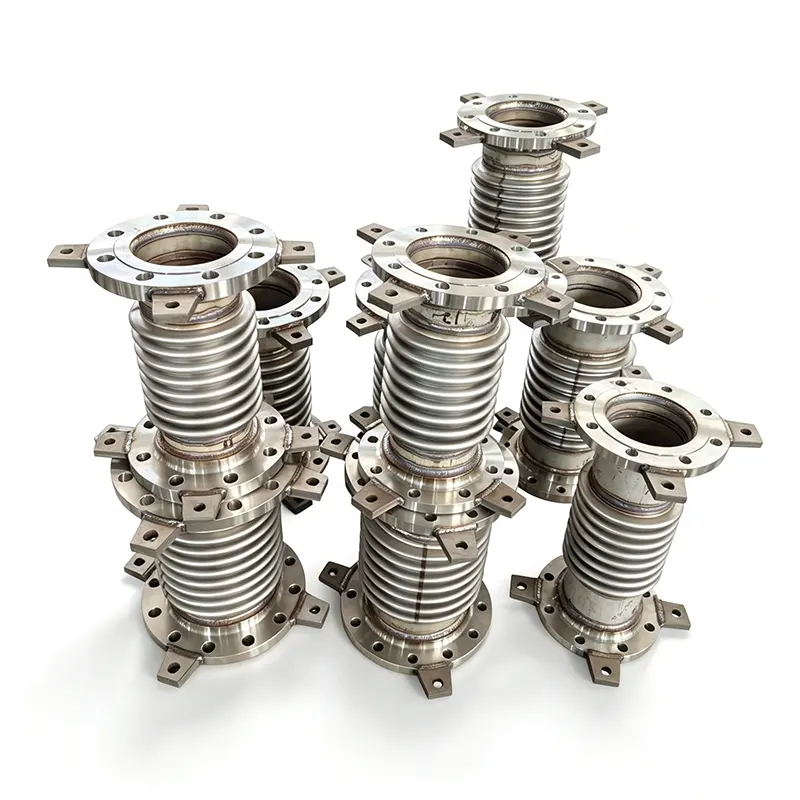

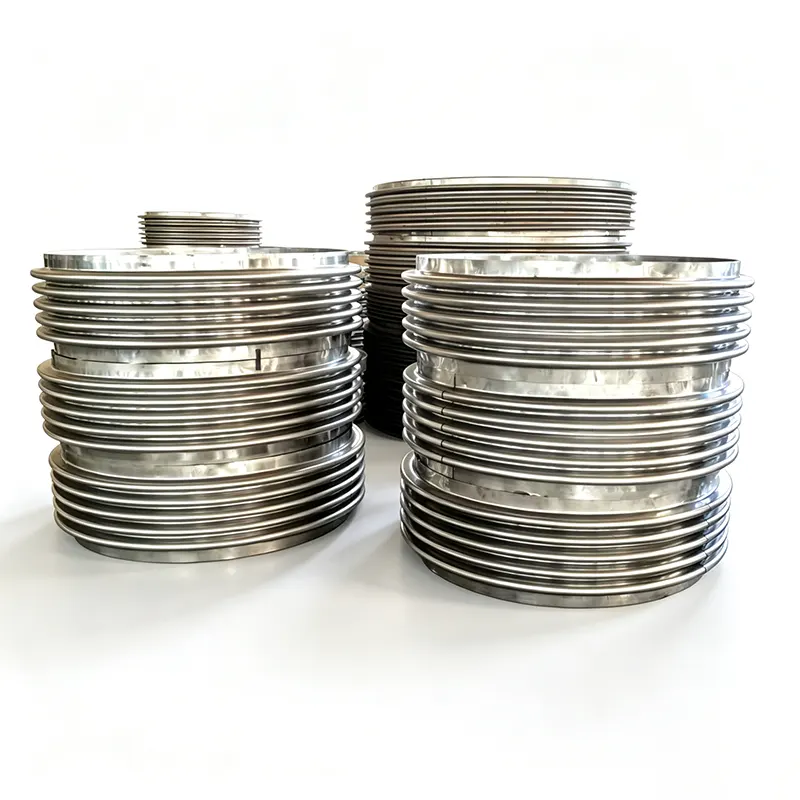

軸方向ベローズ伸縮継手 – アンカーとガイドが圧力推力に対処する直進熱膨張用。

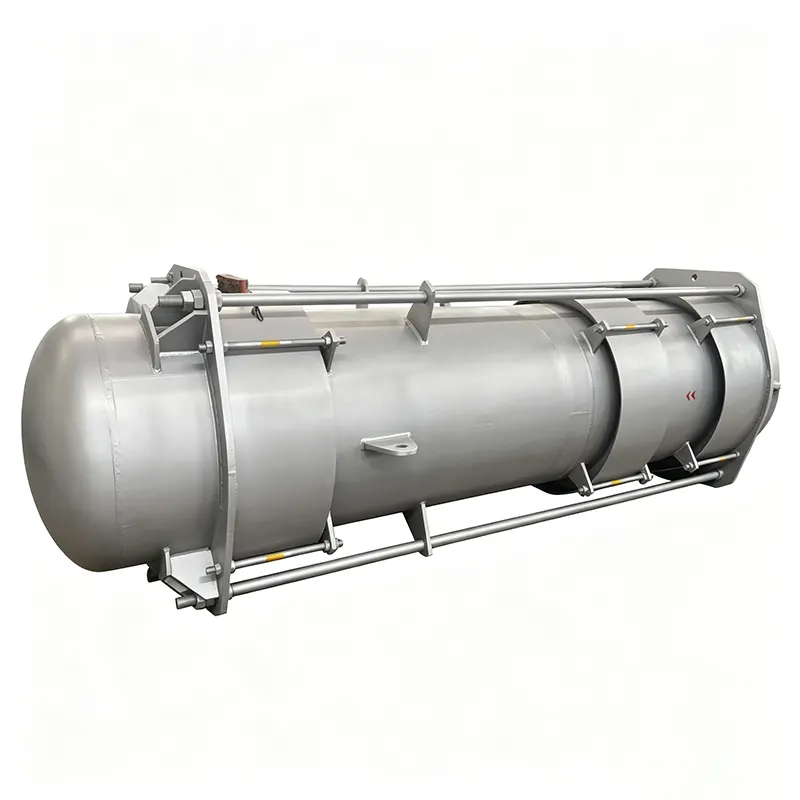

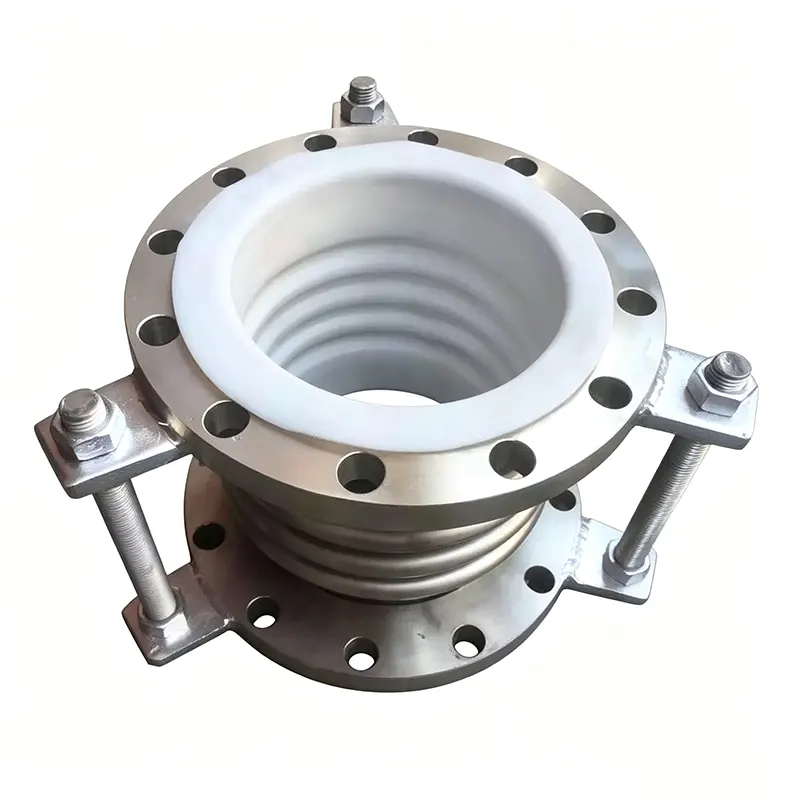

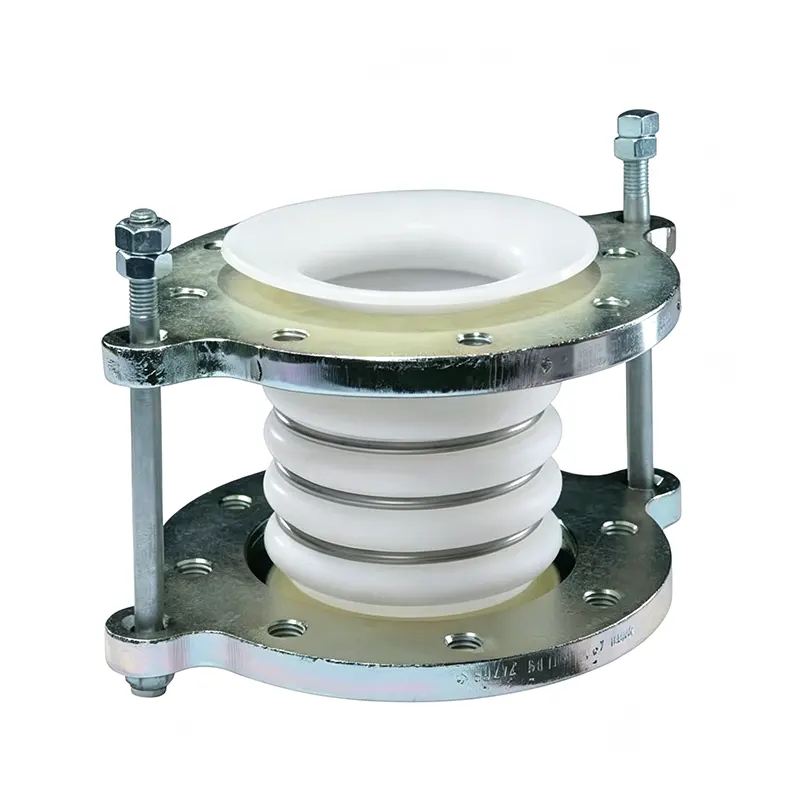

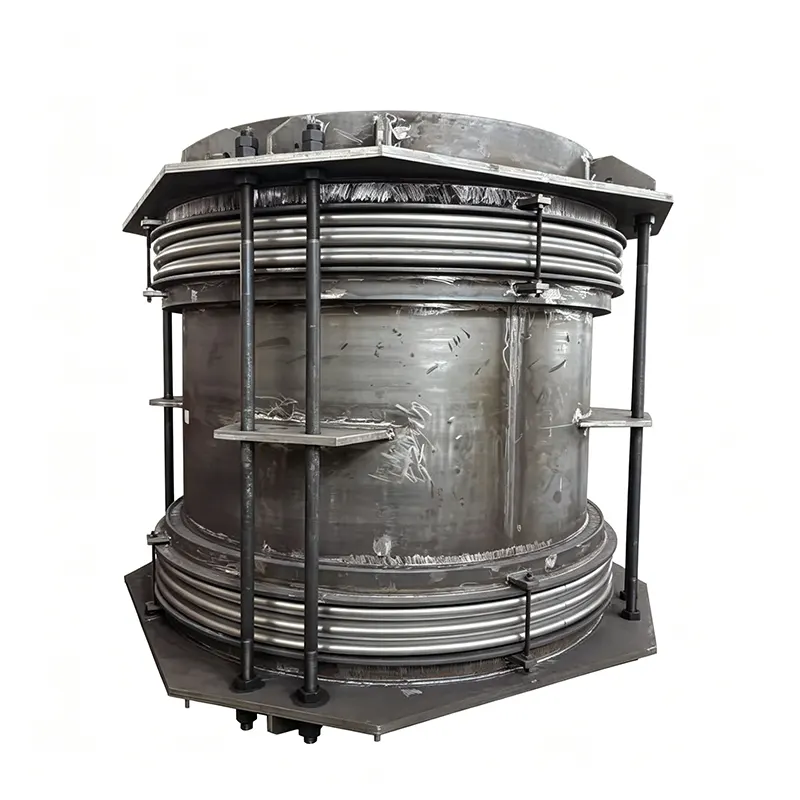

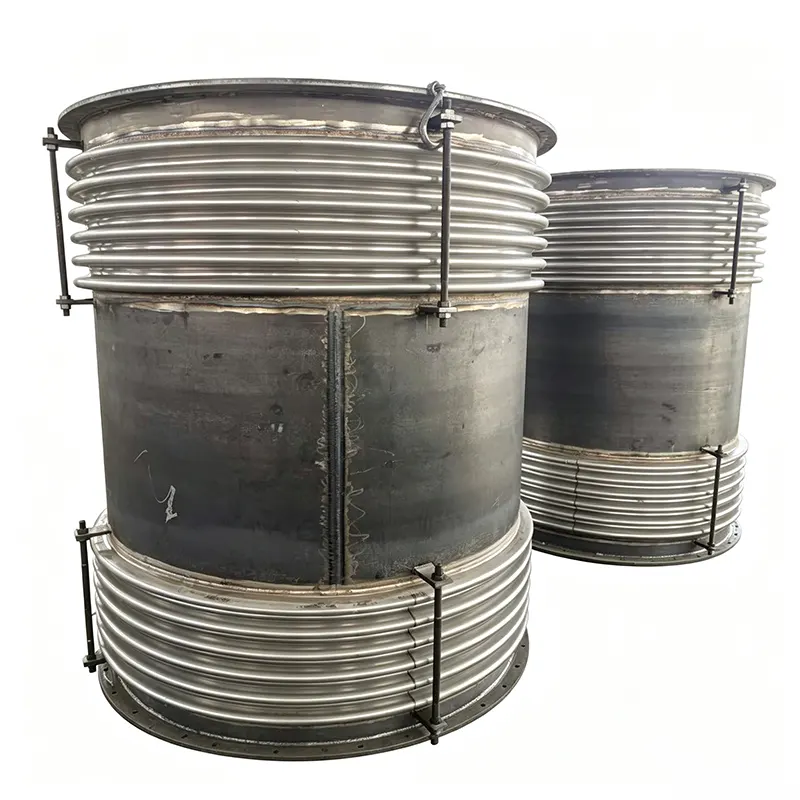

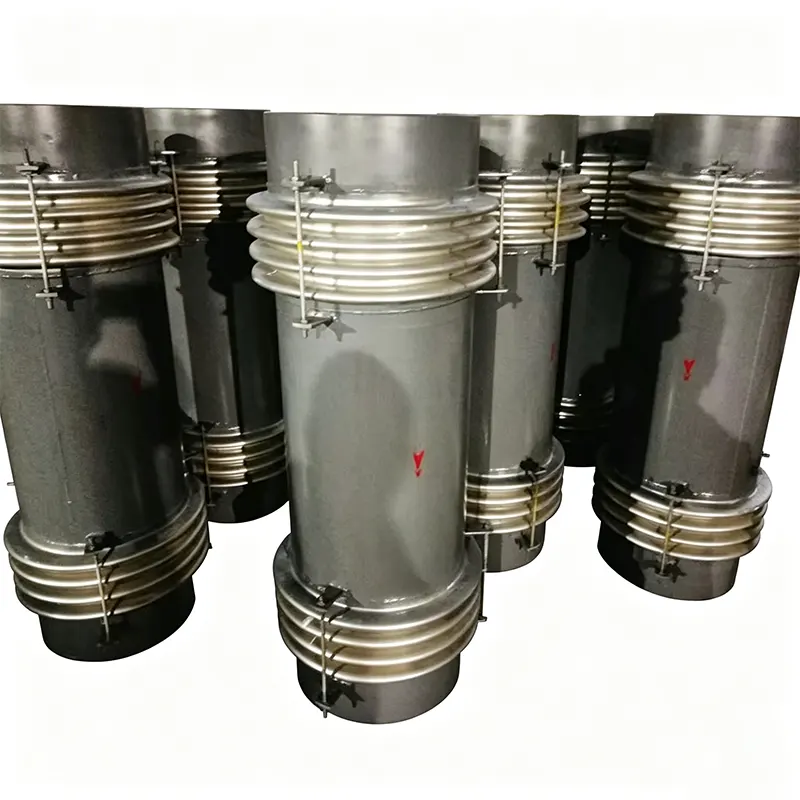

ユニバーサル伸縮継手 (タイ) – 圧力推力を受けるタイロッドにより、大きな横方向および角方向の動きを吸収します。東南アジア全域のポンプ室でポンプケーシングを保護するために広く使用されています。

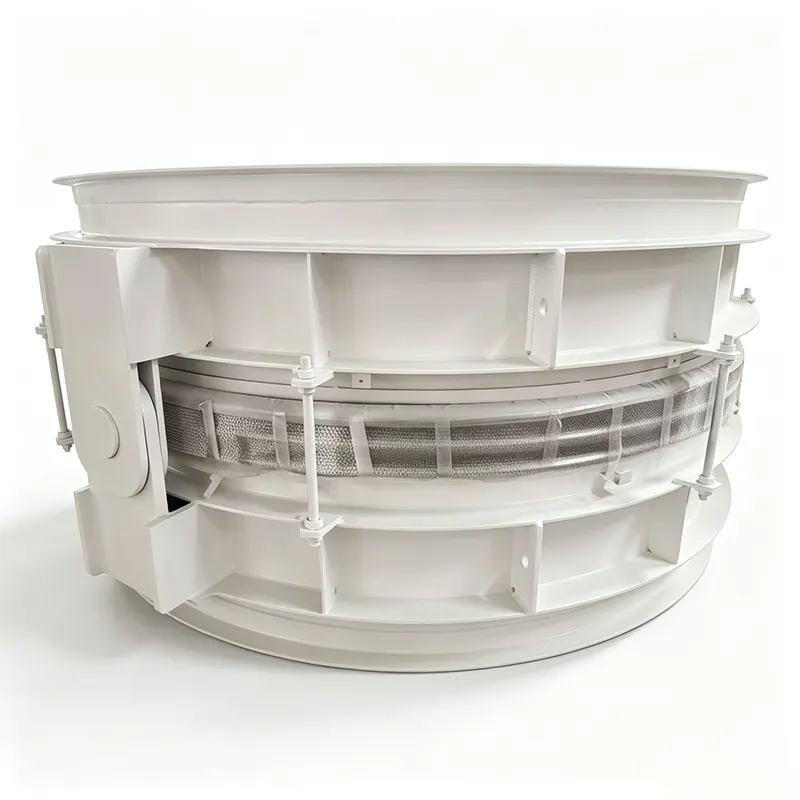

ヒンジ付きベローズジョイント - 動きを単一の角度面に制限し、圧力推力を抑制しながら Z 字型パイプ脚の膨張を吸収するのに最適です。

ジンバル拡張ジョイント – 複数の平面での角運動を可能にし、複雑な配管システムの動きを吸収するためにセットでペアになることがよくあります。

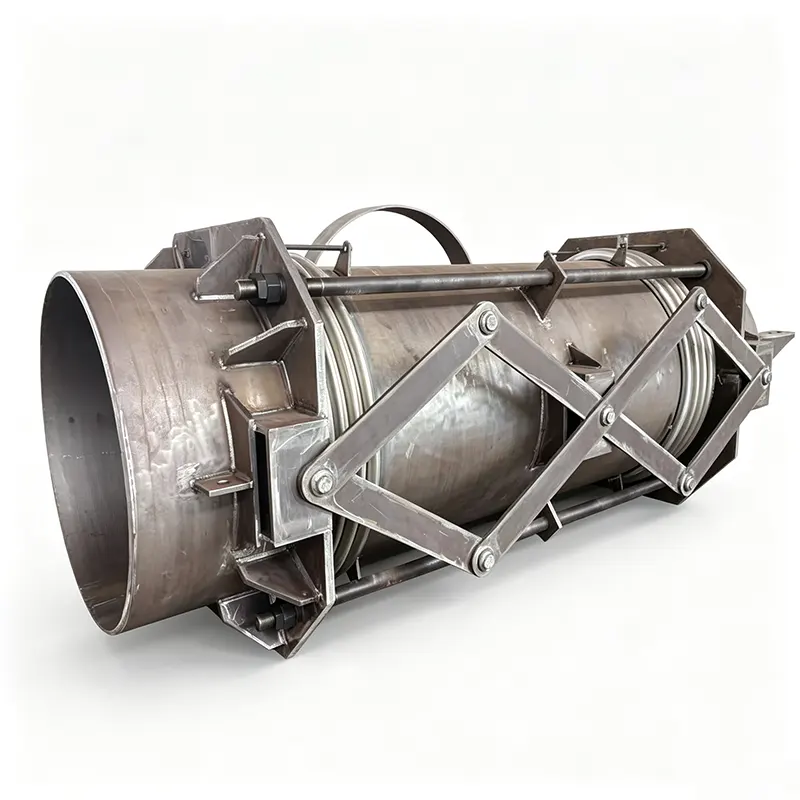

圧力バランスのとれた伸縮継手 – ベローズの推力をアンカーに伝達できない場合に重要となる、タービンや熱交換器などの接続機器にかかる圧力推力を排除します。

外部加圧ベローズ – 大きな軸方向の圧縮が必要な場合、またはベローズを外部損傷や乱流から保護する必要がある場合に使用されます。

すべてのタイプは、アプリケーションに適した内部スリーブ、外部カバー、およびガイダンス推奨事項を使用して構成されています。明示的に要求されない限り、裸のベローズとして出荷されることはありません。

どこで作業するか、そして材料の選択がプロセスにどのように従うか

発電 – タービン排気、ボイラー石炭ダクト、地域暖房循環ライン。大口径、高温、複合動作。インコネル 625 または SS321 は、温度耐性と疲労耐性において典型的です。

製油所および石油化学プラント – FCCU、熱交換器トレイン、オイル移送配管。インコネル 625 やハステロイなどの耐食合金は、硫黄含有量、塩化物、使用温度に基づいて選択されます。

地域暖房および HVAC – 蒸気幹線、冷水回路。実証済みの軸方向サイクル寿命を重視。外部保護コーティングを施した炭素鋼および SS304 ベローズが一般的です。

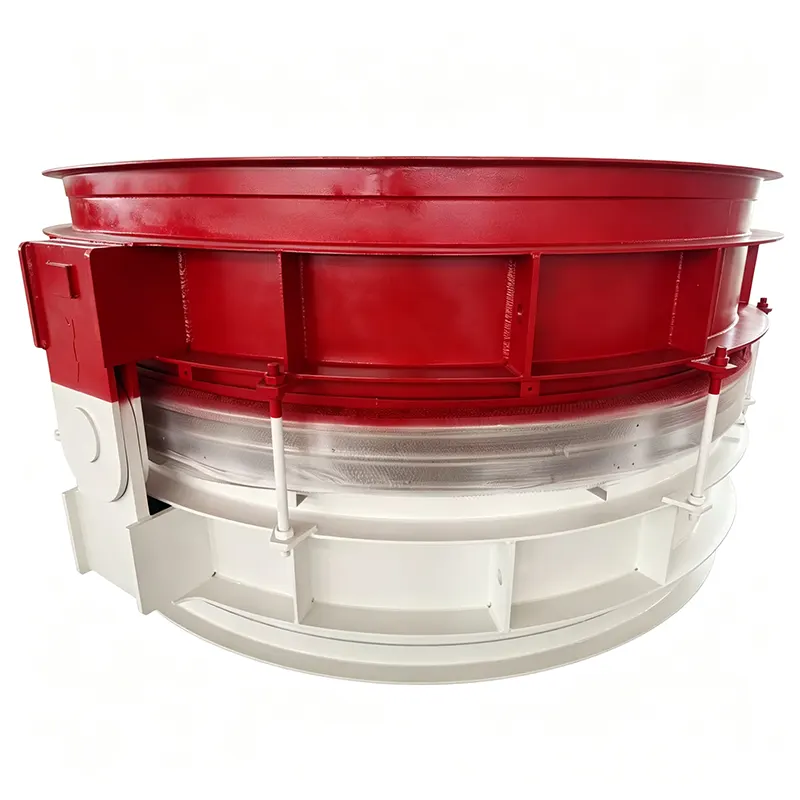

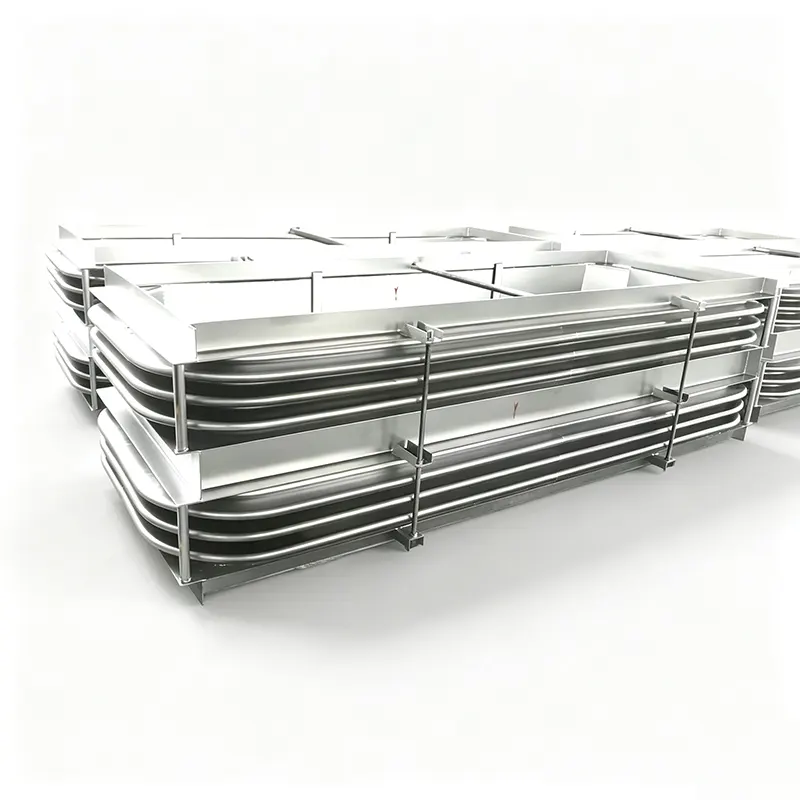

製鉄所および冶金プロセス - 熱風ストーブ、コークス化システム、集塵ダクト。使用温度が 800 °C を超える場合は、内部ライニングを備えた金属ベローズを設計できるかどうか、または耐火物でライニングされた長方形ユニットなどの代替補償がより適切であるかどうかについてアドバイスします。強引な販売ではなく、誠実な技術指導。

水処理およびポンプ ステーション - ポンプ排出の振動絶縁、長距離の水移送。結ばれた伸縮継手は圧力推力を抑制し、ポンプフランジやコンクリートスラストブロックに圧力が伝わるのを防ぎます。

認証と反復証拠

当社の品質システムは ISO 9001:2015 の認証を取得しています。製品は該当する場合は CE マーキング要件を満たしており、指定されている場合には、設計が ASME または API 規格に従って検証されます。しかし、最良の証拠はリピート取引です。当社の注文の 70% 以上は、製品のパフォーマンスがデータシートと一致するため再注文する長期パートナーからのものです。

Tianhun との仕事はどのようなものですか

製品を商業的な面だけでなく技術的に理解している専任のアカウント マネージャーと取引します。

お問い合わせに対しては、基本的な運用データを共有していただければ、事前の選択に関するアドバイスを含め、24 時間以内に実質的な返信が届きます。

エンジニアリング チームは、材料の推奨事項、動きの計算、設置に関するガイダンスを提供します。

標準外の直径から珍しい材料の組み合わせに至るまで、カスタム設計は例外ではなく日常的に処理されます。

生産スケジュールは透過的です。時間通りの発送が当たり前です。

アフターサポートには、設置監督とジョイントの寿命に関するメンテナンスのコンサルティングが含まれます。

揚州天順パイプラインテクノロジー株式会社

中国江蘇省にある 35,000 平方メートルの施設 – 45 か国以上に出荷。

当社は伸縮継手を販売するだけではありません。これらがお客様のシステムで正しく動作することを確認します。
