記事の概要: A 可変スプリングサポートは、熱膨張、収縮、および動作条件の変化によって引き起こされる垂直方向の動きに対応しながら、配管荷重を支えるように設計された機械式配管支持装置です。硬いサポートとは異なり、予測可能な支持力を維持しながら変位を制御できます。このため、プロセスプラント、発電所、製油所、化学施設、LNG システム、その他の産業用配管用途に特に役立ちます。このガイドでは、可変スプリング サポートがどのように機能するか、可変スプリング サポートを正しく選択する方法、最も重要な技術的要素は何か、および要求の厳しい配管システムに対して天順がどのように標準およびカスタマイズされたソリューションを提供できるかについて説明します。

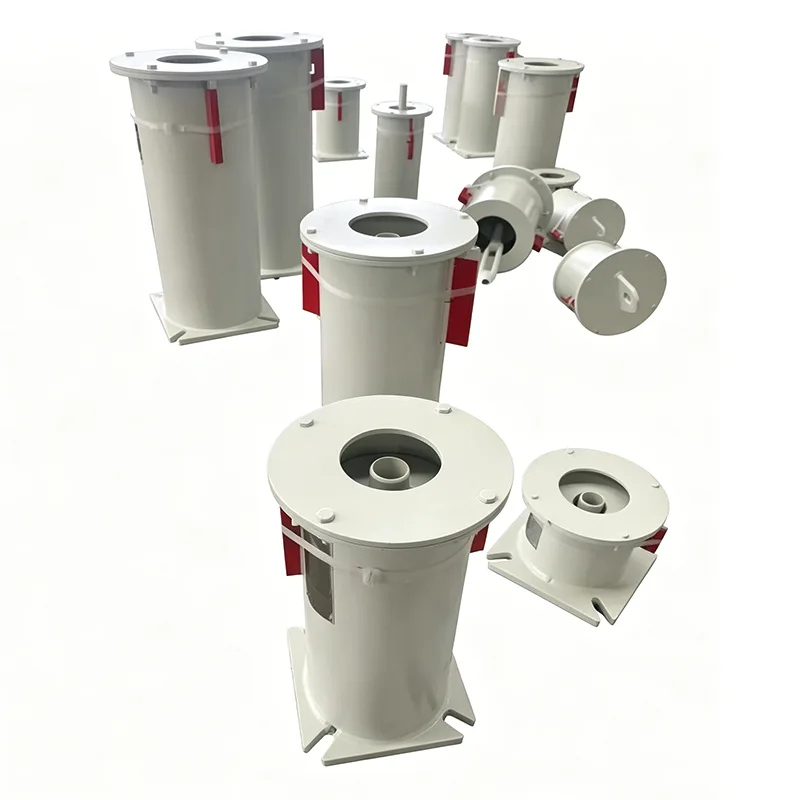

A 可変スプリングサポートは、制御された垂直方向の動きを可能にしながら、コイル スプリングを使用して配管の一部をサポートするパイプ サポート アセンブリです。動作温度によりラインが膨張または収縮するため、パイプを一定の高さに保つことができない場所に設置されるのが一般的です。
従来の剛性サポートでは、支持点は基本的に固定されたままです。ホットパイプが拡張すると、これが問題になる可能性があります。パイプは上向きまたは下向きに移動しようとしますが、剛性のサポートがその動きに抵抗します。結果として生じる相互作用により、パイプ、接続された機器、ノズル、構造部材、その他の支持点に伝達される荷重が増加する可能性があります。
可変スプリング機構により、より柔軟なソリューションが提供されます。支持されたパイプが垂直方向に移動すると、バネが圧縮または伸長します。したがって、バネの荷重・たわみ特性に応じて支持力が変化します。
目的は動きを排除することではありません。その代わりに、目的は、計算された動きを制御された方法で発生させながらパイプをサポートします.
天順 は工業用配管用途向けの可変スプリング サポートを製造しており、荷重、移動量、設置スペース、接続要件、環境条件、プロジェクト仕様に基づいた構成を提供できます。
動作原理はバネ荷重と垂直変位の関係に基づいています。パイプが冷たいとき、サポートには指定された初期荷重または低温荷重がかかります。システムが動作温度に達すると、パイプが垂直に移動し、スプリングの圧縮が変化し、その結果支持力が変化することがあります。
たとえば、蒸気ラインは加熱すると上昇することがあります。可変スプリング サポートがその線の下に配置されている場合、パイプが上方に移動するとスプリングが圧縮される可能性があります。サポートはパイプの重量を支え続けますが、スプリングが動作範囲内を移動するにつれてサポートにかかる力が変化します。
この動作は概念的に次のように表すことができます。
バネ荷重変化量＝バネ定数×上下動
実際の選択では、単純な計算だけに依存するのではなく、完全な配管応力解析を考慮する必要があります。バネ定数、高温荷重、低温荷重、利用可能な移動量、移動方向、および許容荷重変動をすべて合わせて評価する必要があります。
多くの産業システムでは、サポート荷重の制御された変動は許容されます。このような状況では、可変スプリング設計は、一定のスプリング サポートに代わる経済的で技術的に適切な代替手段を提供できます。
工業用配管が静的な状態になることはほとんどありません。温度変化、圧力変化、起動と停止のサイクル、流体の状態、プロセスの変動はすべて、パイプの位置とサポート荷重に影響を与える可能性があります。
適切で柔軟なサポートの配置がなければ、過度の拘束はいくつかの問題を引き起こす可能性があります。
可変スプリング サポートは、パイプの移動に応じて変化する支持力を提供することで、この課題の一部に対処します。
これは、長いホットライン、垂直ライザー、機器接続部、蒸気システム、排気配管、プロセスライン、および剛性サポートでは垂直熱変位に効果的に対応できないその他の場所の周囲で特に重要です。
正確な構造は構成によって異なりますが、一般的な可変スプリング サポートにはいくつかの重要な要素が含まれています。
| 成分 | 代表的な材質 | 一次機能 |
|---|---|---|
| コイルスプリング | ばね鋼 | 制御された支持力を生成し、垂直方向の移動に対応します。 |
| スプリングハウジング | 炭素鋼または指定合金 | スプリングアセンブリを保護し、ガイドします。 |
| ロードプレート | カーボンまたは鍛造鋼 | 支持された荷重をスプリング機構に伝達します。 |
| トラベルインジケーター | ステンレス鋼または耐食性材料 | スプリングの位置を表示し、動作の確認に役立ちます。 |
| 接続アセンブリ | 炭素鋼または指定材質 | スプリング サポートをパイプ、構造物、または基礎に接続します。 |
| 調整部品 | 鋼鉄 | サポートを必要な荷重と設置位置に設定できます。 |
スプリング自体は特に重要です。その材料、熱処理、製造精度、プリセット、荷重テストは、完成したサポートの信頼性に直接影響します。
天順では、適用可能な設計に 60Si2MnA や 50CrVA などのばね材料を使用し、動作環境やプロジェクトの要件に応じてハウジングと接続コンポーネントを構成できます。
正しい選択は正確なエンジニアリングデータから始まります。スプリングサポートはパイプのサイズだけではなく、主に荷重と動きに反応するため、単にパイプの直径に応じてサポートを選択するだけでは十分ではありません。
重要な選択パラメータには次のものがあります。
| パラメータ | 例 範囲・考慮事項 | なぜそれが重要なのか |
|---|---|---|
| 動作荷重 | 約0.2～400kN（モデルにより異なります） | 適切なバネ容量を決定します。 |
| 垂直移動 | 一般的なオプションには、30、60、90、120、180 mm が含まれます | 計算されたパイプの変位に対応する必要があります。 |
| 移動方向 | 上向きまたは下向き | 取り付けとスプリングの選択に影響します。 |
| 負荷変動 | プロジェクトに依存します。通常は指定されたパーセンテージ内で制御される | 可変スプリング ソリューションと定スプリング ソリューションのどちらが適切であるかを決定します。 |
| ハウジング材質 | 炭素鋼またはカスタマイズされた材料 | 機械的および環境的条件に耐える必要があります。 |
最も安全な方法は、パイプ応力解析とサポート図面からサポートを選択することです。 Tianshun では、適切なばねシリーズを推奨する前に、熱荷重、冷荷重、動作、寸法情報を確認できます。
可変スプリングサポートと一定スプリングサポートは、関連する異なるエンジニアリング問題を解決します。主な違いは、パイプの移動に応じて支持力がどの程度変化するかです。
| 特徴 | 可変スプリングサポート | 一定のスプリングサポート |
|---|---|---|
| 支持力 | 垂直移動による変化 | ほぼ一定に保たれるように設計されています |
| 代表的な用途 | 適度な熱移動と許容可能な負荷変動 | 非常に低い負荷変動を必要とする重要な場所 |
| 工事 | 比較的単純なバネ機構 | より複雑な機械的配置 |
| 料金 | 一般的にはより経済的 | 一般に高い |
| メンテナンスの考慮事項 | 通常は単純明快 | より複雑なメカニズムに注意が必要 |
決定は常にエンジニアリング要件に基づいて行う必要があります。一定のバネが自動的に優れているとみなされるべきではありません。計算されたサポート荷重の変動が許容できる場合、可変スプリング サポートは不必要な複雑さを伴うことなく、必要な動作能力を提供できます。
可変スプリング サポートは、配管が垂直方向に大きく変位する産業施設で広く使用されています。
低温または断熱された配管の場合、スプリングサポートを、断熱材を保護し、必要な熱性能を維持するように設計されたより広範なサポート構成に統合することもできます。
適切に製造された可変スプリング サポートであっても、取り付けや調整が正しくないと、パフォーマンスが低下する可能性があります。したがって、設置は単なる機械的な取り付け作業ではなく、エンジニアリングによって制御された作業として扱う必要があります。
インストールする前に、次のことを確認してください。
現場で頻繁に発生する問題の 1 つは、クリアランスが不十分であることです。パイプが冷たいときはサポートが適合する可能性がありますが、熱移動が発生すると近くの鉄骨構造に干渉します。設置前に完全な動作エンベロープをチェックすることで、費用のかかる現場の変更を防ぐことができます。
屋外設置には適切な腐食保護も必要です。環境に応じて、塗装された炭素鋼、溶融亜鉛めっきコンポーネント、ステンレス鋼のハードウェア、または特殊なコーティングシステムが検討される場合があります。
スプリング サポートは、荷重を支える機械部品です。したがって、バネ特性や組み立て設定のわずかな違いが実際のサポートの反応に影響を与える可能性があるため、製造の一貫性が重要になります。
信頼性の高い製造プロセスには次のものが含まれている必要があります。
天順社は、可変スプリング サポートは出荷前に荷重テストを行っており、テストでは指定された荷重条件とスプリングの移動量をカバーしていると述べています。該当する注文に対してテスト文書を提供できるほか、プロジェクトの必要に応じて第三者による検査も手配できます。
輸出プロジェクトの場合、顧客は生産を開始する前に、必要な材料証明書、検査計画、コーティング要件、寸法公差、および適用される規格を明確にする必要があります。
工業用配管が単一の汎用構成に従っていることはほとんどありません。バネ機構を標準化しても周囲の設置に加工が必要となる場合があります。
プロジェクトに応じて、カスタマイズには次のものが含まれます。
天順 は、エンジニアリング図面、サポート スケジュール、パイプ応力データ、または顧客の仕様に基づいて作業を行うことができます。見積段階で正確な情報を提供すると、寸法の不一致や、製造または設置時の後期段階での変更を回避できます。
産業用バイヤーにとって、可変スプリング サポートの価値はスプリング自体を超えて広がります。正しい選択、製造管理、文書化、納品調整はすべて、プロジェクトの最終結果に影響します。
天順市は産業用配管サポート製品に重点を置き、標準化およびカスタマイズされた可変スプリング サポート ソリューションを提供しています。その製品範囲には、さまざまな配管配置を目的としたさまざまなスプリング サポート構成と耐荷重が含まれています。
経験豊富なメーカーと協力する主な利点は次のとおりです。
天順にお見積りをご依頼いただく際に、サポートタグ、動作荷重、冷間荷重、上下動、移動方向、設置高さ、要求規格、接続形式、環境条件、空きスペースをご提供いただくことで、選定精度が向上します。
その主な目的は、制御された垂直方向の動きを可能にしながらパイプをサポートすることです。スプリングは、指定された動作範囲内で支持力が変化する際の熱変位に対応します。
これは一般に、配管システムが垂直方向の動きを経験し、その結果生じる支持荷重の変化が配管応力解析に従って許容される場合に適しています。荷重変動が非常に制限されている重要な場所では、代わりに一定のスプリング配置が必要になる場合があります。
最も有用な情報には、高温荷重、低温荷重、垂直移動、移動方向、支持位置、設置寸法、接続配置、動作温度、および適用されるプロジェクト規格が含まれます。
はい。天順では、特別な移動量、ハウジングの寸法、接続配置、材料、コーティング、設置条件などの要件に合わせてカスタマイズされた構成を提供します。

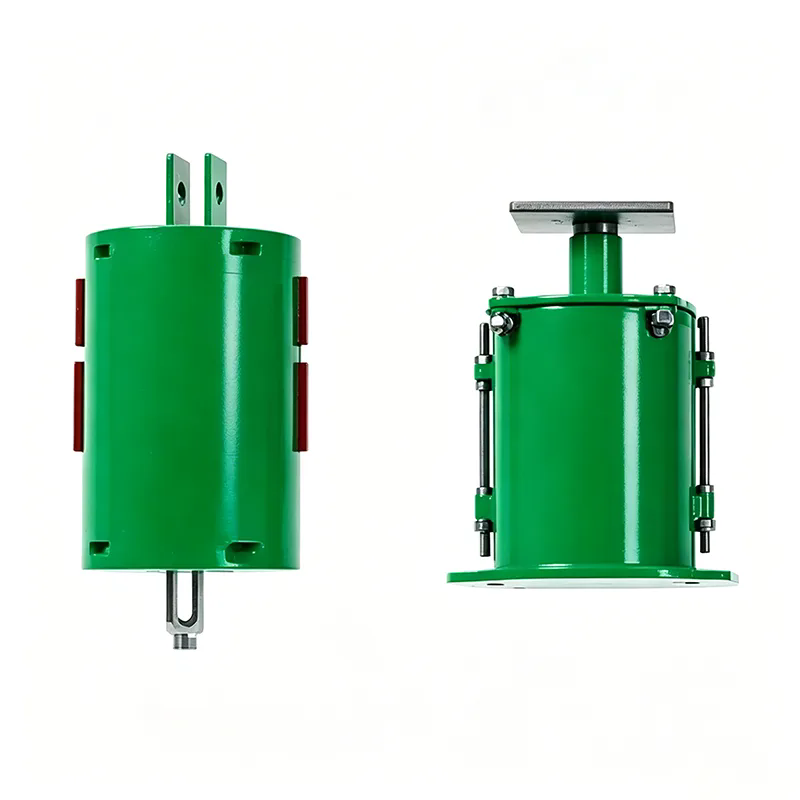

スプリング機構の基本的な機能は同じですが、設置方法が異なります。スプリング ハンガーは通常、頭上の構造物から吊り下げられますが、設計に応じてスプリング サポートがパイプの下または横に配置される場合があります。
テストには、低温位置および動作位置での指定された荷重の確認、移動量の確認、スプリング設定の確認、完成したアセンブリの検査などが含まれます。正確な検査手順は、プロジェクトの仕様と購入要件によって異なります。
はい。屋外用途では、腐食防止、コーティングシステム、排水、環境への曝露、およびハードウェアの選択を適切に考慮する必要があります。天順は、さまざまな動作環境に適した表面処理オプションを提供します。
自動的ではありません。サポートの種類は配管レイアウトと応力解析から決定する必要があります。可変スプリングは、制御された垂直方向の柔軟性が必要な場合に適しています。硬いサポートは、動きが必要ない場合、または拘束が設計の一部である場合に適しています。
A 可変スプリングサポート信頼性の高いパイプサポートを維持しながら、垂直方向の熱移動を管理する実用的な方法を提供します。パイプの移動に応じてスプリングが圧縮または伸長を変化できるようにすることで、熱的に活動的なパイプが過度に拘束されたときに発生する可能性のある望ましくない影響を軽減できます。
ただし、アプリケーションを成功させるには、適切な定格荷重のスプリングを選択するだけでは決まりません。高温および低温の荷重、垂直移動、移動方向、許容荷重変動、設置スペース、環境暴露、接続構成、製造品質、およびテスト要件をすべて考慮する必要があります。
発電、石油化学、化学処理、LNG、精油所、鉄鋼、その他の産業用配管システムでは、適切なサポート設計により機械的安定性が向上し、設置とメンテナンスが簡素化されます。
天順標準およびカスタマイズされた産業用途向けの可変スプリング サポート ソリューションを提供します。パイプ サポートの図面、スプリング スケジュール、荷重データ、または特別な設置要件がある場合は、技術評価と適切な構成のためにプロジェクトの詳細を天順チームに送信してください。お問い合わせ可変スプリング サポートの要件について話し合い、配管プロジェクトの実用的なソリューションを得るために今すぐご相談ください。
