最新の産業用配管システムは、さまざまな動作条件下で液体、ガス、蒸気、化学物質を輸送するように設計されています。しかし、パイプは重量、熱膨張、振動、機械的応力などの外力の影響を常に受けています。適切なサポート ソリューションがなければ、これらの要因によりパイプの変形、接続不良、漏れ、高額なダウンタイムが発生する可能性があります。
パイプシューサポートは、適切な位置を維持し、制御された動きを可能にしながら、高架配管システムをサポートするために使用される特殊なコンポーネントです。パイプと支持構造の間に安定した接続が形成され、荷重が均等に分散され、配管ネットワーク全体が保護されます。
石油化学、発電、石油・ガス、化学処理、製造などの業界では、長期的な信頼性を得るために高品質のパイプサポートコンポーネントを選択することが不可欠です。 Tianshun は、さまざまなエンジニアリング要件と動作環境を満たす耐久性のあるパイプ シューズ サポート ソリューションの提供に重点を置いています。
パイプシューサポートはパイプの下に安定した支持点を作ることで機能します。パイプが構造梁や基礎に直接接触する代わりに、パイプシューは荷重を安全に伝達する保護インターフェイスを提供します。
動作原理には、いくつかの重要な機能が含まれます。
高温の配管システムでは、熱膨張が配管の寸法に大きな影響を与える可能性があります。適切に設計されたパイプシューは、システムの安定性を維持しながら必要な動きを可能にします。
配管システムに適切なサポートがないと、重大な操作上の問題が発生する可能性があります。パイプ シューズ サポートは、エンジニアがいくつかの一般的な課題を解決するのに役立ちます。
| 共通の課題 | 配管システムへの影響 | パイプシューズのサポートがどのように役立つか |
|---|---|---|
| 過剰なパイプ重量 | パイプのたるみと構造上の過負荷 | 安定した耐荷重サポートを提供します |
| 熱膨張 | パイプの動きと接続応力 | 制御された拡張動作を可能にします |
| 振動 | 疲労損傷と接続の緩み | システムの安定性を向上させます |
| 金属同士の接触 | 摩耗と腐食の問題 | 保護サポート層を作成します |
正しいサポート設計により、操作の安全性が向上し、メンテナンスの必要性が軽減され、配管機器の耐用年数が延長されます。
産業環境が異なれば、異なるパイプサポート設計が必要になります。選択は、パイプのサイズ、温度、耐荷重、断熱要件、および移動条件によって異なります。
| タイプ | 主な特長 | 代表的な用途 |
|---|---|---|
| 溶接パイプシューサポート | 強力な接続と高い安定性 | 重工業パイプライン |
| クランプ式パイプシューサポート | 設置とメンテナンスが簡単 | 柔軟な置き換えが必要なシステム |
| スライディングパイプシューサポート | パイプの水平移動が可能 | 高温パイプライン |

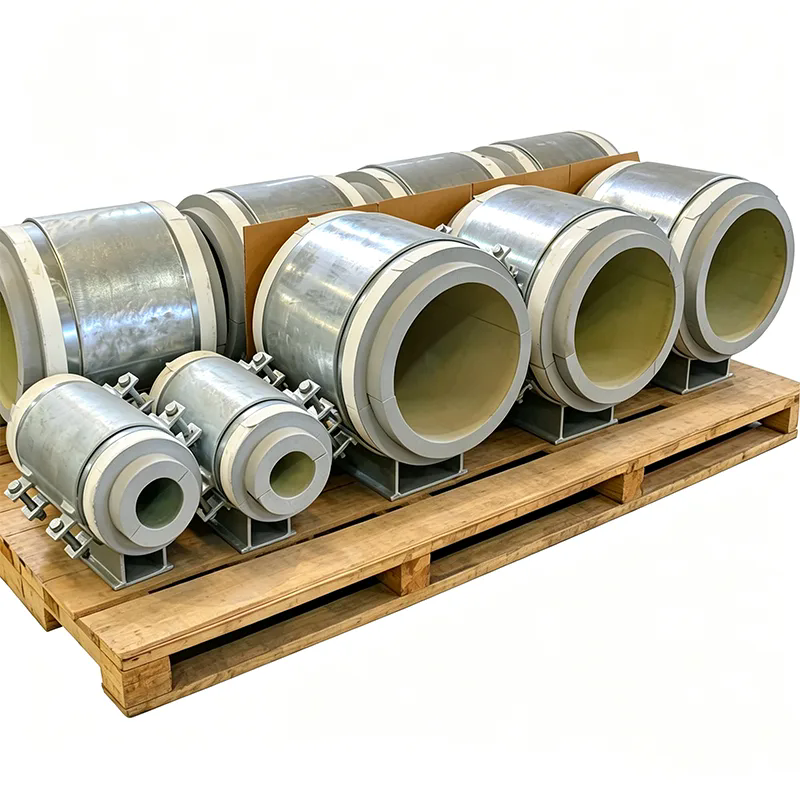

| 断熱パイプシューサポート | 熱伝達を軽減し、断熱材を保護します | 蒸気およびコールドサービスシステム |
正しいタイプを選択すると、安全性と効率を維持しながら配管システムが運用負荷に対処できるようになります。
パイプシューサポートを選択するには、エンジニアリング条件を慎重に評価する必要があります。選択を誤ると、早期の故障や不必要なコストが発生する可能性があります。
重要な要素には次のようなものがあります。
天順 は、さまざまなプロジェクト要件に基づいてパイプ シューズ サポート ソリューションを提供し、お客様が信頼性が高く効率的な配管設置を実現できるよう支援します。
パイプ シュー サポートは、配管の信頼性が重要な多くの業界で広く使用されています。
Tianhun は、すべての配管プロジェクトには固有の要件があることを理解しています。同社は、耐久性、安定性、長期的なパフォーマンスを目的に設計された信頼性の高いサポート ソリューションを提供しています。
Tianhun は、製品の品質と実際のエンジニアリングのニーズに重点を置くことで、お客様のリスクを軽減し、配管システムのパフォーマンスを向上させるのに役立ちます。
パイプシューサポートの性能を最大限に発揮するには、適切な取り付けが不可欠です。設置前に、エンジニアはパイプの位置合わせ、サポートの位置、荷重要件、移動方向を確認する必要があります。
定期的な検査には次のものが含まれる必要があります。
適切に維持されたサポート システムにより、予期せぬ障害が防止され、全体的な運用の安全性が向上します。
パイプシューサポートの主な目的は、動きを制御し、荷重を分散し、パイプを損傷から保護しながら、配管システムを安定してサポートすることです。
はい。熱膨張に対応する適切な材料と構造を選択することで、高温用途に特定の設計を使用できます。
パイプ シュー サポートは、パイプの応力を軽減し、過度の動きを防ぎ、配管コンポーネントを保護することで、故障やメンテナンスの必要性を軽減します。
天順 は、品質、エンジニアリング要件、顧客の用途のニーズに配慮した、信頼性の高いパイプ シュー サポート製品を提供しています。
パイプシューサポートは、安全、安定、効率的な配管システムを維持するための重要なコンポーネントです。重い負荷をサポートし、熱の動きを管理し、動作ストレスを軽減することで、産業用パイプラインの寿命を延ばすのに役立ちます。
信頼性の高い配管サポート ソリューションを求める企業向けに、Tianshun はさまざまな産業要件を満たすように設計されたプロフェッショナルなパイプ シュー サポート製品を提供しています。標準ソリューションが必要な場合でも、カスタマイズされたサポート設計が必要な場合でも、天順信頼できる支援を提供する準備ができています。お問い合わせ今すぐパイプ シューズのサポート要件について話し合い、プロジェクトに適切なソリューションを見つけてください。
