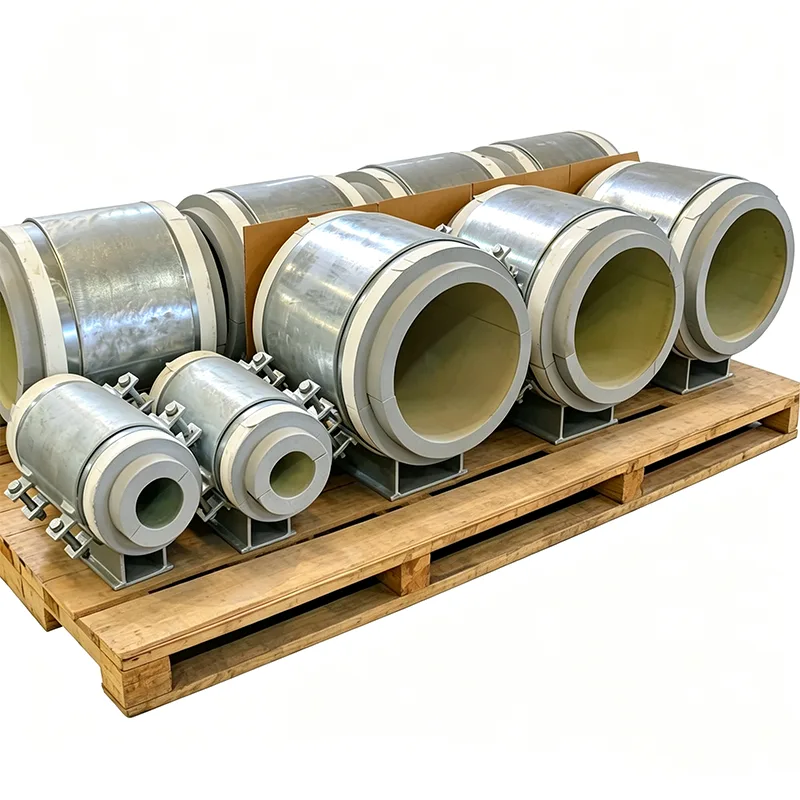

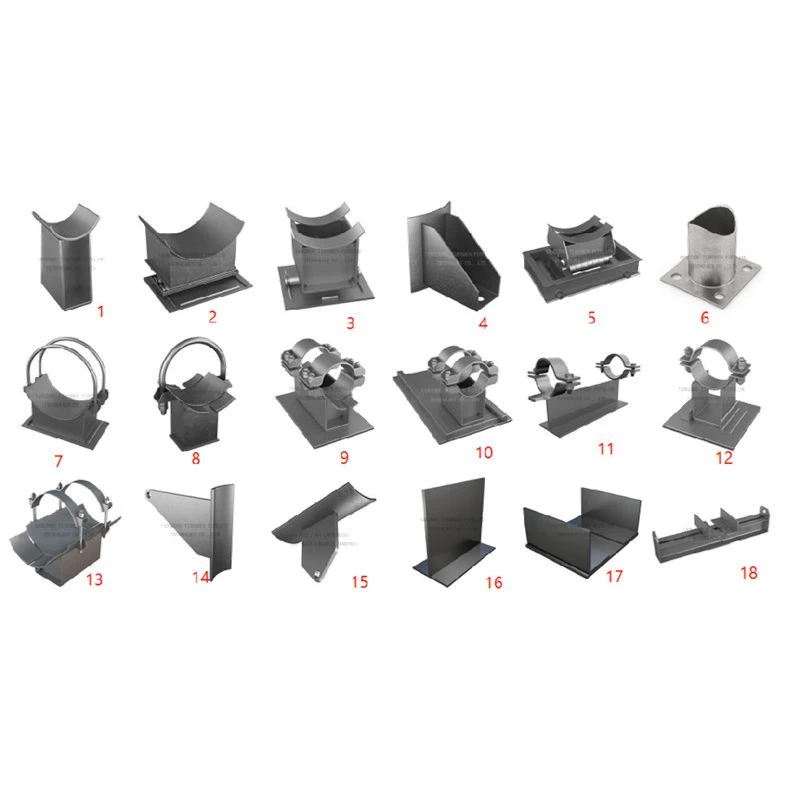

断熱パイプ用シューサポート

断熱されたパイプでは、標準的なパイプシューは解決するよりも多くの問題を引き起こす可能性があります。靴の荷重経路が断熱材を突き破ると、時間の経過とともに断熱材が潰れてしまいます。その破砕された部分は熱を出入りさせ、冷たい表面に結露を形成し、断熱材の下の腐食の開始点となります。この修正は複雑ではありません。断熱パイプ用に適切に設計された靴サポートにより、耐荷重機能と熱機能が分離されます。しかし、詳細を正しく理解するには慎重なエンジニアリングが必要です。

揚州天順では、2012 年以来、5 大陸のプロジェクト向けに断熱パイプシューを設計、製造してきました。当社は、あらゆるワットの熱利得が重要となる地域冷却ネットワーク、地金シューがエネルギーを浪費して火傷の危険を引き起こす蒸気ライン、およびサポート上のコールドスポットが氷の蓄積や構造損傷につながる可能性がある LNG 施設にそれらを供給してきました。いずれの場合も、要件は同じです。断熱材を連続的に保ち、防湿層を密閉した状態でパイプの重量を確実に支えます。

断熱パイプシューの実際の仕組み

中心となるアイデアはシンプルです。パイプと金属支持クレードルの間に、剛性の耐荷重断熱ブロックを配置します。パイプは断熱材の上に置かれ、断熱材はシューの中に収まり、金属シューが荷重を構造物に伝達します。しかし、そのブロックが何年にもわたるパイプの移動や熱サイクルに亀裂、ずれ、断熱性能を失うことなく耐えられるようにするには、次のことが必要です。

温度範囲に合わせてブロック材質を選択します。約 -50°C までの冷水および冷水サービスには、通常、高密度ポリイソシアヌレート (PIR) またはセルラーガラスが使用されます。最高 400°C 以上の蒸気および熱油ラインには、ケイ酸カルシウムまたはパーライト ベースの材料を使用します。重要な特性は設計温度での圧縮強度です。室温では保持できるものでも 200°C では軟化する可能性があります。

絶縁ブロックは完全にカプセル化されています。金属製の止め輪または溶接されたシューの側壁がブロックの四方を囲み、パイプの横方向の動きや振動によってブロックが外れるのを防ぎます。ブロックは連続溶接されたスチールベースプレート上に設置されているため、熱が断熱材を迂回する直接金属からパイプへの経路はありません。

防湿経路は中断されないように設計されています。冷たいパイプでは湿気の侵入が大敵です。当社では、パイプ断熱材に現場で適用される防湿層が靴の断熱ブロックまたは金属ジャケットに継続的に密閉できる靴の設計を行っており、湿った空気が冷たい表面に到達する隙間がないことを確認しています。

実際の現場の状況に合わせた柔軟な設計

まったく同じ断熱仕様は存在しないため、当社では断熱パイプシューを既製品として扱いません。私たちはそれぞれの靴に合わせて作ります:

パイプの直径と断熱材の厚さ（25 mm の発泡ガラスか 150 mm のミネラルウールか）。

現場で適用される断熱システムのタイプ — 靴本体の周囲にフィットするように二次断熱材を事前にカットし、現場での仕上げを簡素化する被覆プロファイルを提供できます。

パイプの移動条件。パイプがスライドする場合は、PTFE またはグラファイトを含浸させたスライド プレートをシュー ベースに統合し、低摩擦表面をステンレス鋼の耐荷重シートに接着して、絶縁ブロックをせん断力から保護します。

耐火断熱材、金属部品の耐磨耗コーティング、屋外設置での水溜まりを防ぐための排水穴などの特別な要件。

発送ごとに得られるもの

天順絶縁パイプシューの注文には、検査官が要求するすべての文書が含まれています。

鋼製コンポーネントの EN 10204 タイプ 3.1 証明書。

設計温度での圧縮強度と熱伝導率の値を記載した断熱材のデータシート。

ブロックの厚さ、シューの高さ、ベースプレートの寸法を確認する寸法検査レポート。

プロジェクト仕様で必要な場合は、テスト証明書をロードします。

アプリケーション

地域冷却プラントおよびデータセンターの冷水およびブライン配管

産業プラントおよび発電所の蒸気および復水ライン

コールドスポットを絶対に避けなければならないLNGおよび極低温液体の配管

冷蔵・冷蔵施設

エネルギー効率と長期メンテナンスコストが重要となる、パイプラック上を走る断熱パイプ

なぜ天順なのか？

当社は一般的な配管継手メーカーではなく、サポート専門メーカーです。配管ラインのリストと断熱仕様を当社にお送りいただくと、当社のエンジニアリング チームが各シューの荷重を確認し、断熱材の適合性を確認し、標準シューの寸法が利用可能な構造に適合しない箇所にフラグを立てます。このレベルの精査により、インストール中ではなく、製図段階での問題が発見されます。当社のビジネスの 70% 以上がリピートです。これは、最初の水圧試験から設計寿命の終わりまで、期待通りに正確に機能する靴を提供することの直接の結果です。

よくある質問

Q: 断熱材の種類と厚さを正確に合わせてもらえますか?

A: はい。当社では、パイプの直径、断熱材、指定された厚さに合わせて、妥協することなくシューと耐荷重ブロックのサイズを決定します。

Q: 断熱ブロックは提供されますか? それとも現場で取り付けますか?

A: 耐荷重絶縁ブロックがすでに接着され、内部に封入された状態で靴を供給しています。周囲の二次断熱材と被覆材は通常現場で施工されますが、断熱キットを事前に製作することも可能です。

Q: 金属製の靴本体からの熱の伝わりをどのように防ぐのですか?

A: 断熱ブロックはパイプと金属ベースの間に熱遮断を作成します。靴の側壁はパイプに直接接触しないため、断熱材をバイパスする熱の連続した金属経路がありません。

Q: 熱膨張によりパイプが軸方向に移動した場合はどうなりますか?

A: PTFE またはグラファイトのスライド プレートをシューのベースに追加して、断熱ブロックを安定させながらパイプを移動できるようにすることができます。

Q: この靴はどのような基準に準拠していますか?

A: 鋼材の製造は MSS SP-58 および MSS SP-69 に従います。断熱材はプロジェクト固有の ASTM または EN 規格に従って供給され、該当する場合には PED に基づく CE マーキング要件を満たすことができます。
