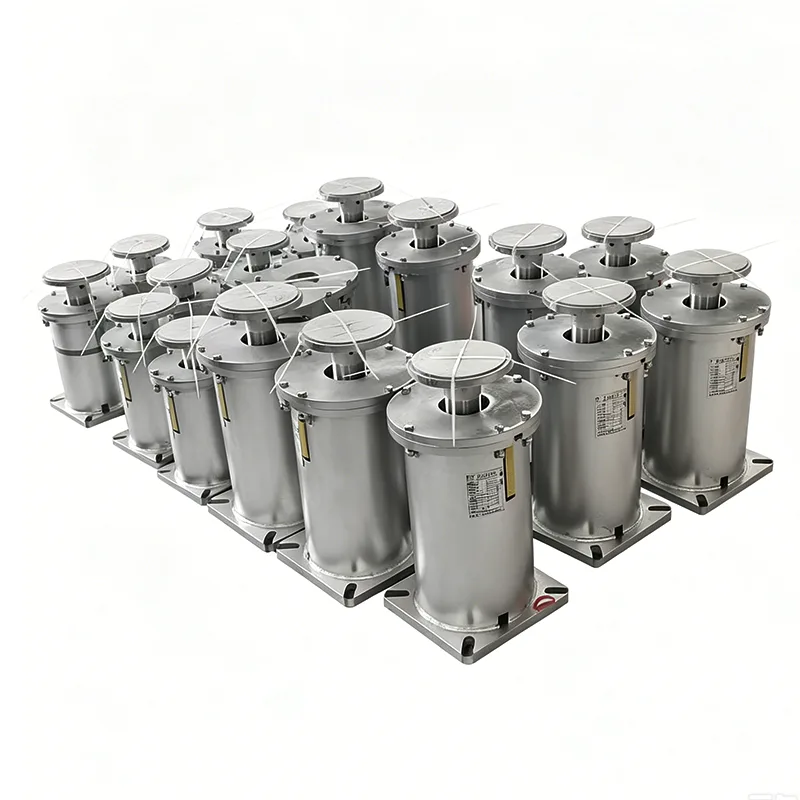

パイプライン用可変スプリング サポートは、パイプラインの垂直変位に耐えるように設計された専用の弾性サポート デバイスです。バネ本来の剛性を活かし、許容変位範囲内で支持力を調整可能です。温度変動、媒体流量、または機器の振動によってパイプラインが上下に移動すると、サポートが支持力を自動的に調整し、パイプの応力集中や機器接続の損傷を効果的に防ぎます。
揚州天順配管は2012年からこの製品の生産に取り組んでいます。これまでに世界中の300以上の産業プロジェクトに80万セット以上を供給しており、製品の性能は長期の現場運用によって十分に検証されています。
| 可変スプリングハンガースペック表 | 例 |
| ハンガーの種類/構成 | タイプA、B、C、D、E、F、G |
| スプリングサイズ/番手 | No.0～No.22 |
| 移動範囲 | 30mm、60mm、90mm、120mm 180mm |
| 動作荷重 | 0.2kN～400kN |
| 設置負荷（低温負荷） | kN/kgf |
| 動作負荷（高温負荷） | kN/kgf |
| 移動方向 | 上向き / 下向き |
| 変動性 (%) | ≤ 25% (標準) |
| 表面処理 | 溶融亜鉛めっき/塗装 |
| ハウジング材質 | 炭素鋼(Q235/Q355) |
フックの法則に従って設計されており、スプリングのたわみは加えられた荷重に正比例します。パイプラインが上方に移動すると、ばねの圧縮が減少し、それに応じて支持力も減少します。パイプラインが下方に移動すると、ばねの圧縮が増加し、支持力が増加します。この機能により、サポートは動作中のパイプラインの動的な変化に適応し、配管システム全体の応力バランスを維持できます。
標準製品は、次の主要コンポーネントで構成されます。
▶ 円筒形つる巻きバネ：合金バネ鋼製で、厳密な熱処理と安定化処理が施されています。
▶ 上部および下部接続プレート: パイプラインと建物構造を接続するために使用され、現場の条件に適応できる柔軟な設置モードを備えています。
▶ 荷重表示プレート: リアルタイムのばね荷重とパイプラインの変位を表示します。
▶ ロック装置: 設置および試運転後にスプリングの位置を固定し、輸送中や現場での組み立て中の変形を防ぎます。
▶ 保護ハウジング: ほこり、雨水、腐食性媒体の侵入をブロックし、スプリングの耐用年数を延ばします。
▶ 制御可能な負荷変動率: 設計負荷変動率は 25% 以内に抑えられ、配管システム全体に均一な力の分散が保証されます。
▶ 幅広い仕様の選択: 12 の荷重クラスと 5 つの変位サイズを備え、ほとんどの産業用配管用途の要求をカバーします。
▶ 事前負荷校正: 出荷前に顧客の要件に応じて指定された負荷に事前調整されており、現場での設置後に直接使用できます。
▶ 緩み防止構造：すべての接続部分にはロックナットとロックワッシャーが取り付けられており、動作中の緩みを防ぎます。
▶ モジュール構造: 主要コンポーネントは交換可能で、現場でのメンテナンスや交換が簡単です。
▶ 強力な環境適応性: さまざまな作業条件に合わせて、適合する材料と表面処理を選択できます。
|
比較項目 |
パイプラインの可変スプリングのサポート |
剛性パイプサポート |
一定のスプリングサポート |
|
変位補償能力 |
50～200mmの垂直変位を補正 |
変位補正なし |
50～400mmの垂直変位を補正 |
|
負荷変動率 |
≤ 25% |
変位に応じて荷重が急激に変化する |
≤ 5% |
|
適用される労働条件 |
一般的な熱変位を伴うパイプライン |
変位がないか、変位が最小限のパイプライン |
変位が大きいパイプラインまたは負荷変動の影響を受けやすいパイプライン |
|
構造の複雑さ |
中くらい |
単純 |
複雑な |
|
製造コスト |
中くらい |
低い |
高い |
|
設置とメンテナンスの難しさ |
低い |
低い |
高い |
パイプライン用可変スプリング サポートは、温度変化の影響を受けるさまざまな産業用配管システムで広く使用されており、特に以下の用途に最適です。
▶ 火力発電所の蒸気パイプライン、給水パイプライン、復水パイプライン
▶ 石油化学プラントの熱交換設備のプロセスパイプラインおよび接続パイプライン
▶ 長距離天然ガスパイプラインのコンプレッサーステーションとバルブチャンバー
▶ 都市セントラルヒーティングネットワークの幹線および支線パイプライン
▶ 下水処理場の汚泥輸送パイプライン
▶ 船舶および海上プラットフォームの配管システム
当社は、CNC スプリングコイリングマシン、スプリング試験機、分光計、非破壊検査機器などの専門設備を備えた、可変スプリングサポートの最新の生産ラインを所有しています。すべての製品は厳格な品質管理手順に従って製造されています。
1.入荷原料検査：鋼のバッチごとに化学組成分析と機械的特性試験が実施されます。不適格な素材は厳しく拒否されます。
2.スプリング製造管理：スプリングはCNC装置によってコイル化され、正確な寸法と精度を保証します。
3.スプリング性能テスト：各スプリングは3回の完全な圧縮テストと荷重テストを実施し、安定した性能を保証します。
4.完成組立検査：組み立てられた製品の寸法検査、荷重校正、外観検査を実施します。
5.納品前最終検査：国家基準に従って抜き取り検査を実施し、合格した製品のみを出荷します。
当社の品質マネジメントシステムはISO 9001:2015の認証を取得しており、すべての製品がCEやAPIなどの国際規格に準拠しています。
お客様が最適な製品を選択できるよう、専門的な選択ガイダンスを提供します。パイプラインパラメータ、動作温度、変位、設置スペース、その他の関連情報を提供していただくだけで、当社のエンジニアがパイプライン用可変スプリングサポートの最適なモデルと仕様を計算して推奨します。
また、以下のような充実したサポートサービスも提供しております。
▶ 非標準のカスタマイズ: 特殊な荷重、変位、または限られた設置スペース要件に合わせてカスタム設計および製造された製品。
▶ オンサイト技術サービス: 専門エンジニアを派遣して、オンサイトでの設置と試運転を指導します。
▶ 保証サービス：すべての製品には12か月の保証が付いています。保証期間内に不良品が発生した場合は、無償で修理または交換させていただきます。
▶ 長期的なスペアパーツの供給: 顧客のスペアパーツの需要に迅速に対応するために、完全なスペアパーツの在庫が維持されます。
パイプライン用可変スプリング サポートの詳細および見積もりについては、当社の営業チームにお問い合わせください。
