エネルギー産業のパイプライン システムは、一般的に高温高圧、可燃性および爆発性媒体、および長時間の連続運転を特徴とする複雑な作業条件下で動作します。パイプラインサポートの故障は、パイプラインの破裂、媒体の漏洩、さらには重大な安全上の事故につながる可能性があります。

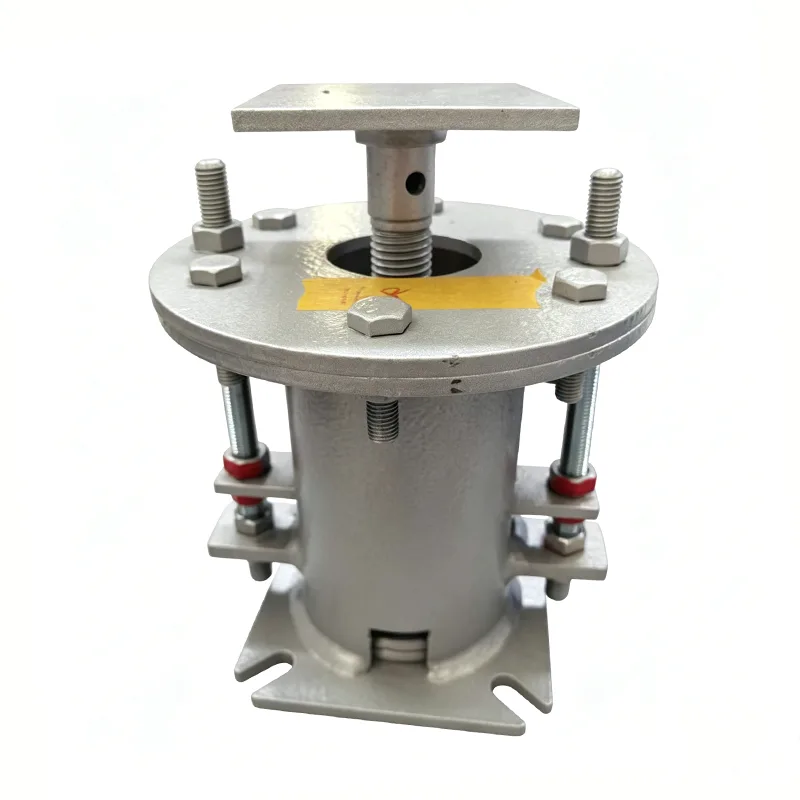

エネルギー産業用可変スプリング サポートは、エネルギー産業向けに特別に設計された専用の弾性パイプライン サポート デバイスです。過酷な使用条件下でも安定した性能を維持し、エネルギー設備の安全で信頼性の高い運用を保証します。
エネルギー産業用可変スプリング サポートは、パイプラインの自重や追加荷重に耐えながら、温度変化によって引き起こされるパイプラインの熱変位をスプリングの弾性変形によって吸収します。
エネルギー業界でパイプライン サポート システムを提供してきた 14 年の経験を持つ揚州天順パイプラインは、火力発電所、原子力発電所、LNG 基地、長距離天然ガス パイプラインなどの重要インフラを含む、世界中の 300 以上のエネルギー プロジェクトに製品を適用して成功してきました。
| 可変スプリングハンガースペック表 | 例 |
| ハンガーの種類/構成 | タイプA、B、C、D、E、F、G |
| スプリングサイズ/番手 | No.0～No.22 |
| 移動範囲 | 30mm、60mm、90mm、120mm 180mm |
| 動作荷重 | 0.2kN～400kN |
| 設置負荷（低温負荷） | kN/kgf |
| 動作負荷（高温負荷） | kN/kgf |
| 移動方向 | 上向き / 下向き |
| 変動性 (%) | ≤ 25% (標準) |
| 表面処理 | 溶融亜鉛めっき/塗装 |
| ハウジング材質 | 炭素鋼(Q235/Q355) |
▶ 高信頼性設計: すべての重要なコンポーネントは、1.6 倍以上の安全率を備えた冗長設計を採用しています。
▶ 幅広い温度適応性：-196℃から+600℃までの極端な温度環境でも正常に動作します。
▶ 優れた耐疲労性：スプリングは150,000回の疲労サイクルに合格し、エネルギー施設の長期連続運転要件を満たしています。
▶ 高い負荷精度: 出荷前に 3 回の負荷校正が行われ、誤差は ±5% 以内に制御されます。
▶ 緩み防止と耐震構造：二重緩み止め設計を備えており、マグニチュード8の地震と機器の振動に耐えることができます。
▶ オンライン調整機能: シャットダウンせずに負荷を微調整できる専用の調整機構を備えています。
|
比較項目 |
汎用可変スプリングサポート |
エネルギー産業の可変スプリングのサポート |
|
設計安全率 |
1.2～1.4倍 |
≧1.6倍 |
|
動作温度範囲 |
-40℃～+450℃ |
-196℃～+600℃ |
|
疲労寿命 |
50,000～100,000サイクル |
≥150,000サイクル |
|
緩み防止設計 |
シングルナット緩み止め |
デュアルゆるみ止め+ロックワッシャー |
|
検査基準 |
抜き取り検査 |
100% 完全検査 + オプションの第三者検査 |
|
適用される労働条件 |
一般的な産業環境 |
エネルギー業界の極限状態 |
エネルギー業界の可変スプリング サポートは、さまざまなエネルギー施設のパイプライン システムで広く使用されています。
▶ 火力発電所の主蒸気パイプライン、給水パイプライン、排ガス/空気ダクト
▶ 原子力発電所における従来の島嶼補助パイプラインシステムと原子力島嶼補助パイプラインシステム
▶ LNG基地およびガス化ステーションの極低温パイプライン
▶ 長距離天然ガスパイプラインのステーションとバルブチャンバー
▶ 風力発電所の油圧および潤滑油パイプライン
▶ 太陽熱発電所の熱媒油パイプライン
当社は、エネルギー製品の厳格な特別な品質管理プロセスを確立し、すべてのエネルギー業界の可変スプリング サポートが最高の業界基準を満たしていることを確認します。
▶ 原材料の受入検査: 鋼の各バッチには元の材料証明書が添付され、スペクトル分析と機械的特性試験が行われます。
▶ スプリング製造管理：CNCスプリングコイリングマシンを使用して製造され、各スプリングは3回の完全な圧縮テストを受けます。
▶ 溶接品質管理: すべての溶接プロセスは認定溶接工によって実行され、100% 非破壊検査 (NDT) の対象となります。
▶ 完成品性能テスト: 各ユニットはフルストローク荷重テストと変位校正を受けます。
▶ 最終出荷前検査: 材料レポート、テストレポート、適合証明書を含む完全な品質証明文書が発行されます。
当社の品質管理システムは ISO 9001:2015 の認証を取得しており、すべての製品は CE、API、ASME などの国際規格に準拠しています。
▶ 無料のパイプライン応力解析とサポート/ハンガーの選択計算
▶ 特定のエネルギープロジェクト向けにカスタマイズされた設計サービス
▶ オンサイト設置ガイダンスおよび試運転サービス
▶ 定期点検・メンテナンスサービス
▶ 24時間の顧客対応による緊急スペアパーツ供給
エネルギー業界の可変スプリング サポートまたはプロジェクトの技術的選択に関する詳細については、当社の専門営業チームにお問い合わせください。
