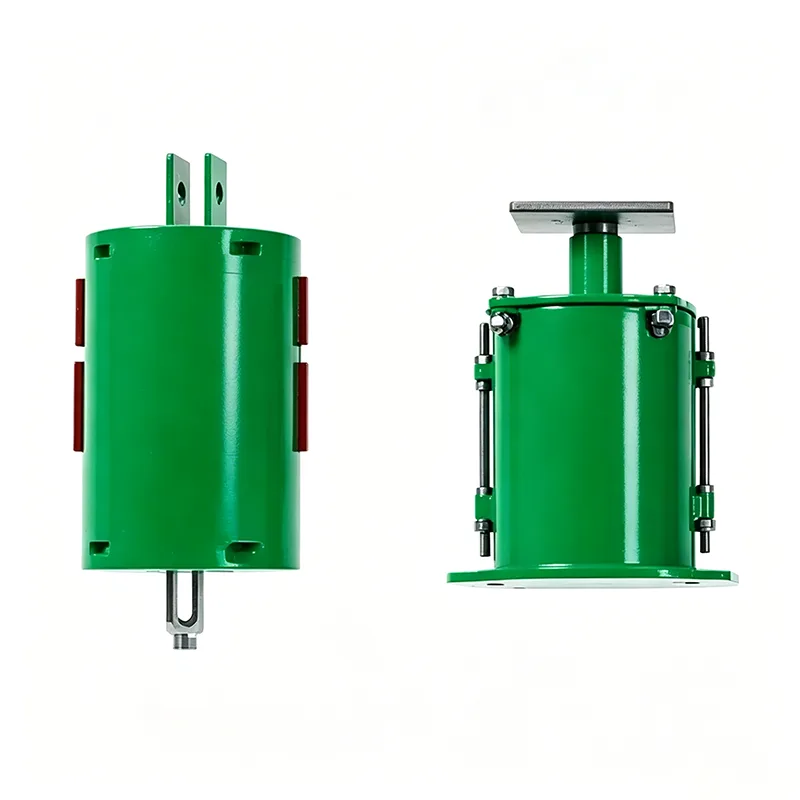

工業用スプリングハンガー

インダストリアルスプリングハンガーは、産業用配管システム専用のサポート装置です。パイプラインの自重に耐え、熱膨張と収縮によって生じる変位を補償し、機械的振動を遮断するように設計されています。 2012 年以来、揚州天順配管はそのような製品の研究開発と製造に注力してきました。過去 14 年間で、当社は 500,000 セット以上を製造し、世界中の高水準の産業プロジェクトで広く採用されています。当社の製品は国際規格に厳密に従って製造されており、多様な作業条件に合わせて標準ソリューションとカスタマイズされたソリューションの両方を提供します。

この図は、製品の耐荷重精度と動作信頼性を検証するための荷重と変位の重要なパラメータを含む、可変スプリング サポート/ハンガーの荷重変位性能曲線を示しています。

各ユニットは出荷前に負荷校正と性能テストの対象となります。設定荷重偏差は±5%以内に抑えられ、国際規格ANSI/MSS‑SP‑58‑2018およびNB/T47039‑2013に準拠しています。

製品は電力、石油化学、その他の産業用配管システムの技術要件を満たしています。 MSS‑SP‑58‑2018 に従って、可変スプリング ユニットの最大許容荷重変動は、全作動行程内で動作高温荷重の 25% を超えてはなりません。

動作原理

工業用スプリング ハンガーは、スプリングの弾性特性を利用して、パイプラインが垂直変位を起こしても一定の支持力を維持します。温度変化によりパイプラインが膨張または収縮すると、それに応じてバネが伸縮します。これにより、パイプラインの荷重が建物の構造に均等に伝達され、厳格な拘束による応力集中によるパイプの破断や機器の損傷が防止されます。一方、スプリングの減衰効果により、ポンプやコンプレッサーなどの機器から発生する振動を効果的に吸収し、騒音の伝達を低減します。

製品技術仕様

可変スプリングハンガースペック表	例
ハンガーの種類/構成	タイプA、B、C、D、E、F、G
スプリングサイズ/番手	No.0～No.22
移動範囲	30mm、60mm、90mm、120mm 180mm
動作荷重	0.2kN～400kN
設置負荷（低温負荷）	kN/kgf
動作負荷（高温負荷）	kN/kgf
移動方向	上向き / 下向き
変動性 (%)	≤ 25% (標準)
表面処理	溶融亜鉛めっき/塗装
ハウジング材質	炭素鋼(Q235/Q355)

コア機能

▶ 高い負荷精度: すべてのユニットは出荷前に負荷校正され、負荷誤差は ±5% 以内に制御されます。

▶ 優れた耐疲労性：すべてのスプリングは100,000サイクルの疲労試験に合格し、永久変形や破損はありません。

▶ 高い安全率: 設計安全率は 1.5 以上で、極端な作業条件下でも信頼性の高いパフォーマンスを保証します。

▶ 優れた耐食性能：溶融亜鉛メッキまたはエポキシジンクリッチコーティングで仕上げられており、海岸地域や化学工場などの腐食環境に適しています。

▶ 視覚監視: 現場での設置と動作検査を容易にするための透明な変位スケールが装備されています。

性能比較

比較項目	市販されている一般的な製品	天順産業スプリングハンガー
ばね材	普通炭素鋼	60Si2MnA/50CrVAばね鋼
熱処理工程	単一焼入れ	三段階熱処理（焼入れ＋焼戻し＋安定化処理）
耐荷重	±10％～±15％	±5%以内
疲労寿命	30,000サイクル	100,000サイクル以上
表面処理	通常の塗装塗装	溶融亜鉛メッキ / エポキシジンクリッチプライマー+トップコート
検査基準	抜き取り検査	全数検査

アプリケーションシナリオ

工業用スプリングハンガーは、温度変動や振動の影響を受けるあらゆる工業用配管システムに適用できます。次のシナリオでは非常に優れたパフォーマンスを発揮します。

▶ 石油精製装置の高温高圧プロセスパイプライン

▶ 発電所の主蒸気パイプラインと給水パイプライン

▶ LNG受入基地およびガス化プラントの極低温パイプライン

▶ 化学工場や製薬工場で腐食性媒体を運ぶパイプライン

▶ 都市セントラルヒーティングネットワークの主要幹線パイプライン

▶ 鉄鋼冶金工場のガスと酸素のパイプライン

品質保証体制

すべての製品は出荷前に包括的な社内テストを受けます

社内テストのカバー

寸法および外観検査、PMI (Positive Materials Identification)、硬度試験、MT/PT 非破壊試験 (該当する場合)、荷重変位曲線によるバネ荷重試験、およびコーティングの厚さ測定。工場テストレポート (FTR) と材料テストレポート (MTR) が提供されます。

注: 社内テストは ILAC 認定の第三者テストではありません。

第三者による立会い検査または臨床検査は、オプションの別途見積もりサービスとして利用できます。

オプションの第三者検査サービス（別途お見積り）

1. 材料試験

化学成分分析、引張試験、シャルピー低温衝撃試験、硬さ試験。

2. 溶接NDT

磁粉探傷試験 (MT)、液体浸透探傷試験 (PT)、超音波探傷試験 (UT)、および放射線透過探傷試験 (RT)。

3. ばね荷重性能試験

荷重-変位曲線を含む。

4. 溶融亜鉛メッキ・エポキシ塗装防食検査

5. 立会い検査、工場監視、出荷前検査 (PSI)

私たちの利点

LISEGA インターナショナル パイプ サポート システムに対するベンチマーク

当社の製品荷重精度、テスト基準、および文書化システムは、LISEGA 国際パイプ サポート システムに対してベンチマークされています。

当社の特徴

製品のみを供給する一般的な国内メーカーとは異なり、スプリングユニットごとに荷重-変位曲線を提供します。また、第三者によるSGSテストや立会い検査も促進し、海外プロジェクトのPE/CPEエンジニアによる文書レビューもサポートします。

サポートサービス

▶ 無料の技術選択サービス：パイプラインパラメータと実際の作業条件に基づいて、専門的なハンガーの選択と計算を提供します。

▶ カスタマイズされた設計: 特殊な荷重、変位、または限られた設置スペース要件に対応する非標準設計。

▶ オンサイト技術サポート: 専門エンジニアを派遣して、オンサイトでの設置と試運転を指導します。

▶ 長期的なスペアパーツの供給: スペアパーツの需要に迅速に対応するために、設備の整ったスペアパーツ倉庫を維持しています。

工業用スプリングハンガーの技術パラメータやカスタマイズされたソリューションについては、当社の営業チームにお問い合わせいただき、詳細な資料を入手してください。
