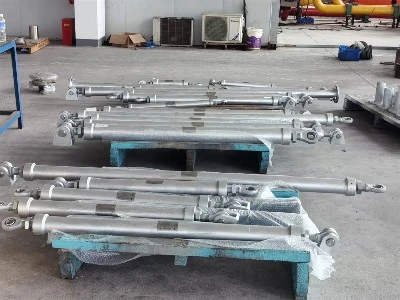

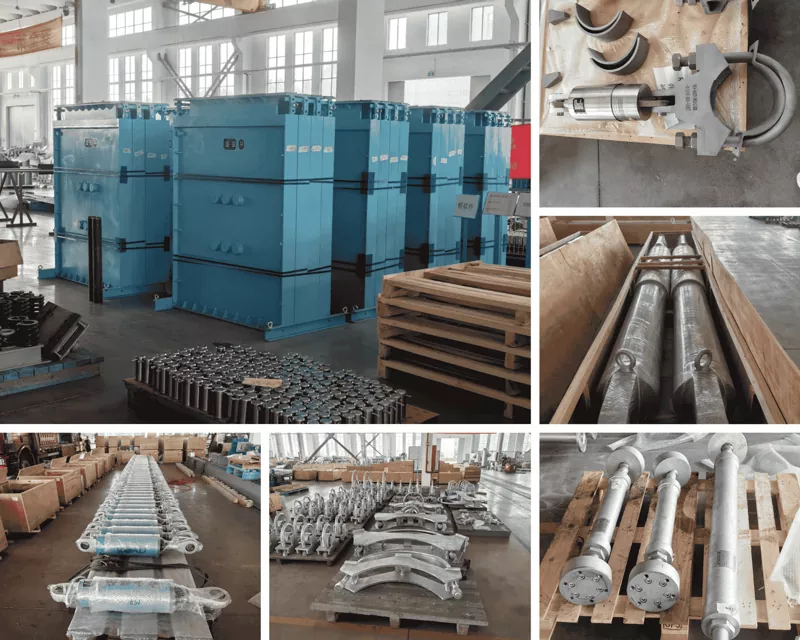

スウェイストラット

揚州天順は、発電、石油化学、HVAC、造船、原子力用途向けのスウェイ ストラットを設計および製造しています。 2012 年以来、中国の江蘇省にある当社の工場（敷地面積 35,000 平方メートル、資格のあるスタッフ 100 人以上）は、45 か国以上のプロジェクトにパイプ拘束装置を供給してきました。すべてのスウェイ ストラットは ISO 9001:2015 認定の品質システムに基づいて製造され、必要なテストおよび材料文書とともに出荷されます。

スウェイストラットは、軸方向の熱膨張を抑制することなく、パイプの横方向の動きを制限します。通常の動作では、配管に沿った緩やかな熱変位を受け入れます。風、地震加速度、ウォーターハンマー、回転機器の振動、海洋プラットフォームの波動などの横力が発生した場合、ストラットは剛性部材として機能し、パイプを所定の位置に保持し、荷重を建物構造やスチールラックに伝達します。これにより、パイプ溶接部、フランジ、および接続された機器を疲労損傷や衝撃から保護します。

支柱は任意の角度に設定できるため、垂直、水平、傾斜した設置にも対応します。長さを調整できるため、現場チームはパイプアタッチメントと構造アンカーポイントの間の完成時のギャップにそれを適合させることができ、図面では常に予測できない公差を吸収できます。

構造と主な特徴

高強度スチールボディ

ストラット チューブ、エンド フィッティング、ハードウェアは、指定された荷重と温度に合わせて選択された炭素鋼または低合金鋼で製造されています。各バッチには機械的特性と化学組成を確認する標準材料証明書が付属しています。腐食環境や海洋環境向けには、ステンレス鋼グレードをご用意しています。

フィールドの精度を高めるために長さを調整可能

伸縮式またはネジ式調整機構により、支柱を現場で正確に設置された長さに設定できます。一般的な調整トラベル オプションは、±25 mm、±50 mm、および ±100 mm です。この調整機能により、切断や溶接を行わずにストラットを取り付けることができ、パイプシューと構造間のわずかな位置のずれが補正されます。

複数の終端接続オプション

さまざまなパイプ取り付けや構造インターフェースの配置に適合するように、ストラットにはボール ジョイント、クレビス端、またはねじ付きロッド接続が提供されます。ボールジョイントにより角回転が可能になり、ストラットチューブに曲げモーメントが加わるのを防ぎます。 U字型の端は簡単なピン接続を提供し、簡単に設置できます。プロジェクトの標準内容に合わせたエンドタイプを提供します。

長寿命のための腐食保護

標準の表面処理は溶融亜鉛めっきであり、管の内側と外側を均一に被覆します。保護を強化するために、高ビルド エポキシ コーティング、融着エポキシ (FBE)、および 3 層ポリエチレン (3PE) システムを提供しています。コーティングの選択は、現場の大気条件と動作温度に基づいて合意されます。

国際規格への準拠

スウェイ ストラットは、プロセスおよび電力配管については ASME B31.1 および B31.3、パイプ サポートについては MSS SP-58、および GB/T 規格に従って設計および製造されています。プロジェクトの仕様で代替コードが必要な場合は、技術的な互換性を確認し、該当する規格に準拠して提供します。

技術仕様

480 kNを超える定格荷重および標準以外の移動量はカスタムオーダーとして処理されます。当社のエンジニアリング チームは、特定の荷重ケースに応じた設計を検証し、製造前に承認図面を提供します。

オプションのアクセサリ

特定の設置およびパフォーマンスの要求に合わせて、次のアクセサリを含めることができます。

時折の衝撃荷重に対する速度感応ロック機能を追加する動的拘束

スプリング防振装置とストラットを組み合わせて小口径配管の高周波振動を減衰します。

長さ調整が不要でシンプルなタイロッドが好まれる用途向けのリジッド接続ロッド

埋設または海中サービス向けの FBE や 3PE などのアップグレードされた防食コーティング

これらのアクセサリは工場で統合され、完全なアセンブリは出荷前に単一ユニットとしてテストされます。

品質管理と文書化

各スウェイ ストラットは寸法検査され、該当する場合は負荷テストを行って、指定された容量を確認します。動的または耐震用途の場合、当社は試験証明書と熱価までの材料トレーサビリティを提供します。溶接部は資格のある担当者によって目視検査と、必要に応じて浸透探傷検査を使用して検査されます。

当社の ISO 9001 認証手順は、鋼材およびコーティング材料の受入検査から最終組み立てと梱包に至るまでのプロセス全体を管理します。当社の注文の 70% 以上は、当社のパイプ拘束プロジェクトの次々とのパフォーマンスを信頼しているリピーターのお客様からのものです。

スウェイストラットが取り付けられている場所

発電

火力発電所や原子力発電所の主蒸気ラインと給水ラインは、軸方向の熱膨張を制限することなく、スウェイ ストラットを利用してスチーム ハンマーや地震発生時の横方向の動きを抑制します。

石油化学プラントおよび製油所

プロセスユニットのパイプラックには、風、爆風、二相流の振動による揺れを制限する揺れ支柱が装備されています。長さを調整できるため、既存の混雑したラックに後から取り付けるのに実用的です。

空調設備と高層ビル

高層ビルの冷水ライザー、復水器の給水ライン、配管スタックでは、熱サイクルや建物の揺れによって引き起こされる横方向の動きを制御するために、スウェー・ストラットが使用されています。亜鉛メッキ仕上げは、屋内および屋外の露出した場所に適しています。

造船および海洋プラットフォーム

船舶や海上プラットフォームの配管は、波や機械による絶え間ない動きにさらされています。ステンレス鋼のボディと高耐食コーティングを備えたスウェイ ストラットは、このような過酷な環境でもアライメントを維持し、パイプの接合部を疲労から保護します。

原子力施設

安全関連の配管システムには、プロジェクト固有の原子力コードケースに合わせて設計されたスウェイストラットが採用されており、材料と試験文書の完全なパッケージが付属しています。

よくある質問

スウェイストラットはリジッドストラットやスナバーとどう違うのですか?

剛性の高いストラットは、パイプに過度のストレスがかかる可能性がある熱膨張を含むすべての動きをロックします。油圧スナッバーにより、低速の熱移動が可能になり、高速の動的運動下でのみロックされます。スウェイストラットは、軸方向の熱変位を許容しながら、1 つの平面内で横方向の強固な拘束を提供するため、熱膨張の方向が既知であり、側面荷重が予測可能な用途に適しています。

標準の炭素鋼ストラットにはどのような温度制限が適用されますか?

溶融亜鉛メッキ仕上げの標準的な炭素鋼支柱は、約 350 °C まで動作できます。 550 °C までの高温では、合金鋼と高温コーティングを使用するか、本体をコーティングしないままにします。末端接続コンポーネントも、高温に適合するように選択されます。正しい材質が選択されるよう、お問い合わせの際に実際のパイプ表面温度を共有することをお勧めします。

スウェイストラットはどの向きでも設置できますか?

はい。支柱は垂直、水平、または斜めに取り付けることができます。ボール ジョイントの端部の接続は角度のずれに対応し、長さを調整できるため、どのような向きでも現場の公差に対応できます。唯一の要件は、両端の構造が指定された荷重に耐えられることです。

記載されている範囲を超えたカスタマイズは可能ですか?

当社は、480 kN を超える荷重、標準外の調整トラベル、特殊なエンドフィッティングを備えたスウェイ ストラットを定期的に供給しています。カスタムオーダーは、製造開始前に承認図と設計計算書を提出して処理されます。

発送にはどのような書類が付属しますか?

各注文には、材料試験証明書、寸法レポート、表面処理適合性、および必要に応じて機能試験記録が含まれます。核用途または安全性が重要な用途については、注文書に指定されている完全なトレーサビリティとコンプライアンス文書を提供します。

通常のリードタイムはどれくらいですか?

共通仕様の標準スウェイストラットは4～5週間で製作可能です。より大きな負荷、合金鋼、および特殊なコーティングの場合は、スケジュールが延長される可能性があります。私たちは見積もり時に正確な納期を確認し、一貫して透明性のある生産計画を維持します。

天順との連携

スウェイ ストラットの要件についてお問い合わせいただくと、製品エンジニアリングの知識を持つ専任のアカウント マネージャーが 24 時間以内に返信します。当社のチームは、お客様の負荷データ、動作温度、パイプ サイズ、エンド接続の好みを検討し、設計と現場の両方に適合する構成を提案します。カスタム長さ、特殊コーティング、および文書パッケージは、例外ではなく、当社の日常供給品の一部です。

納品後も、設置に関するアドバイスや設置後のサポートを提供いたします。 70% 以上のリピート率に反映されている当社の顧客からの長期的な信頼は、当社のスウェイ ストラットが長年のサービスを通じて期待どおりに機能することを裏付けています。
