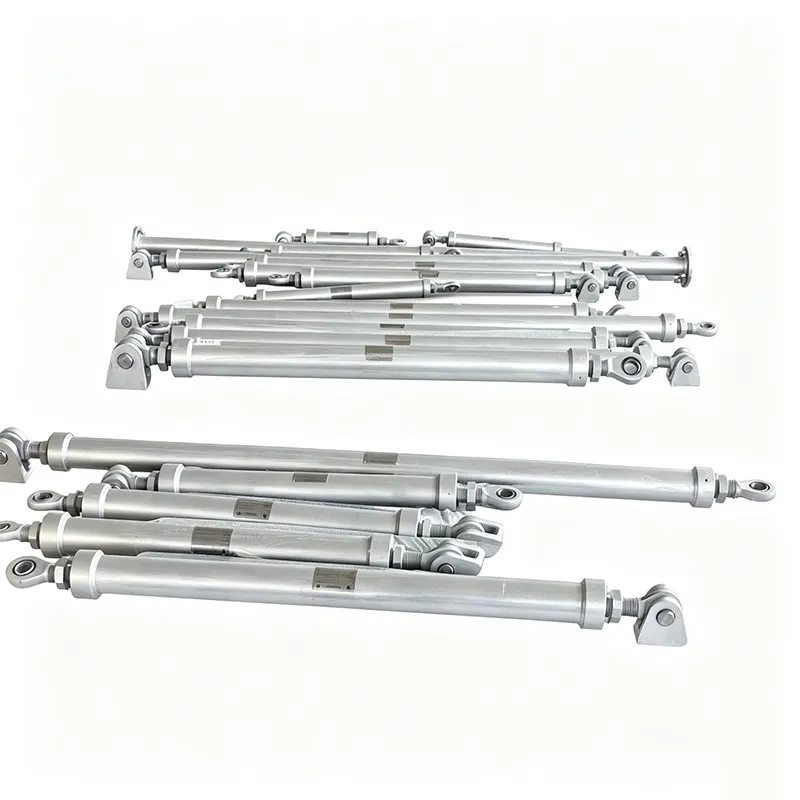

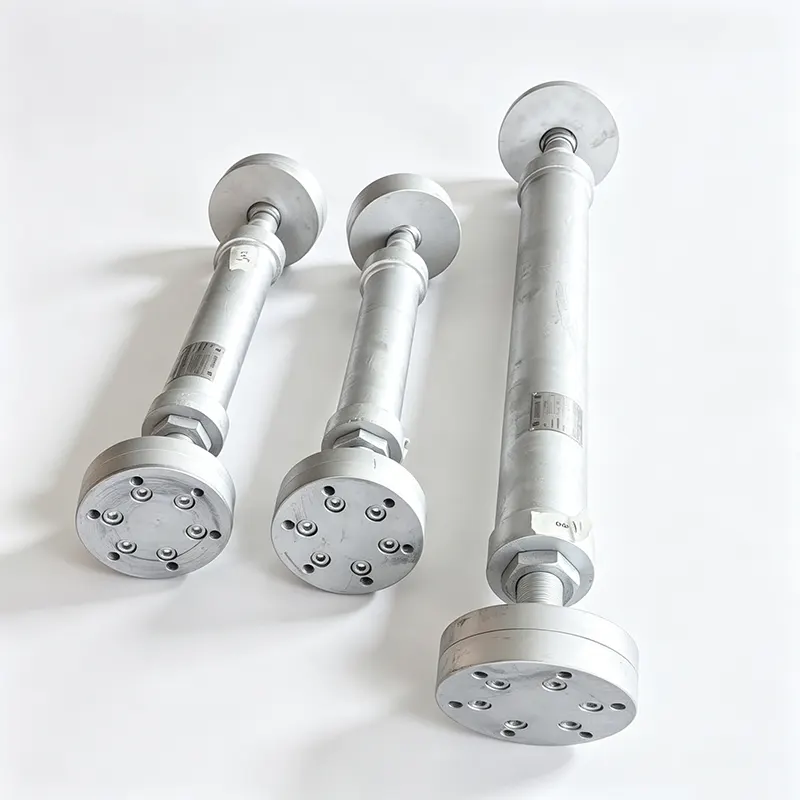

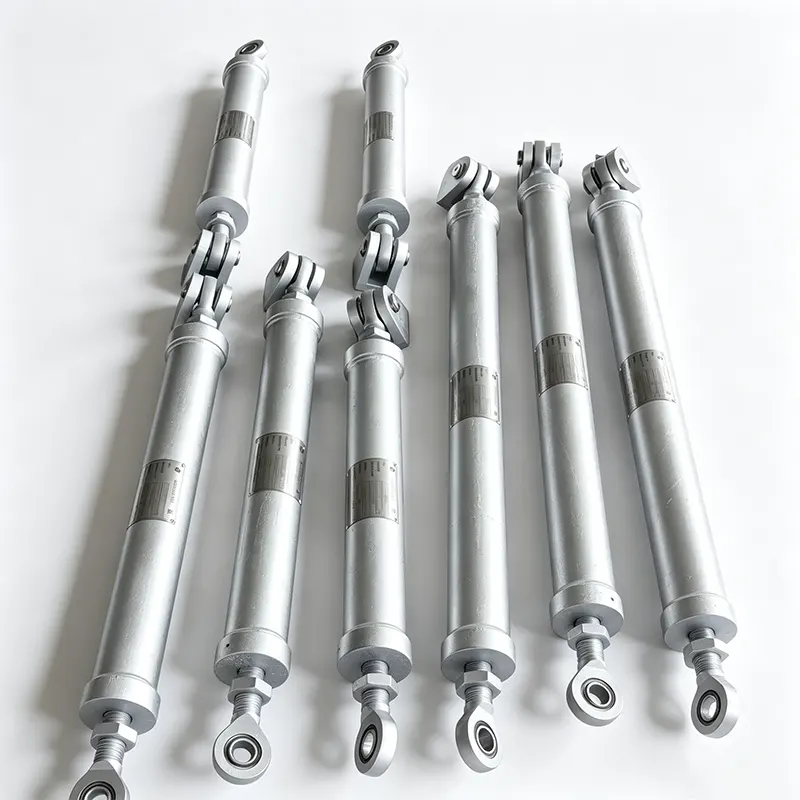

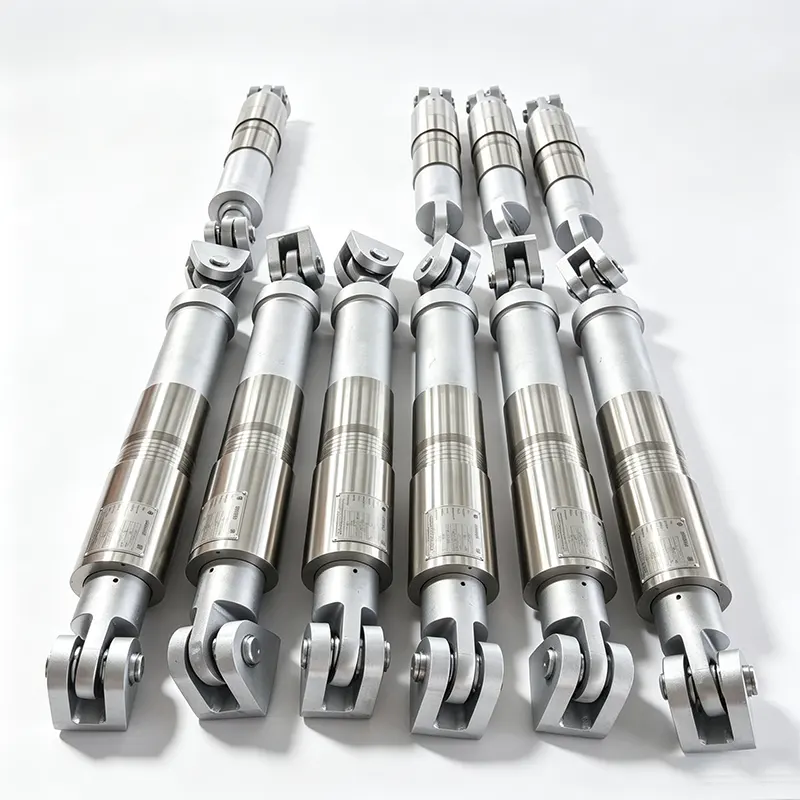

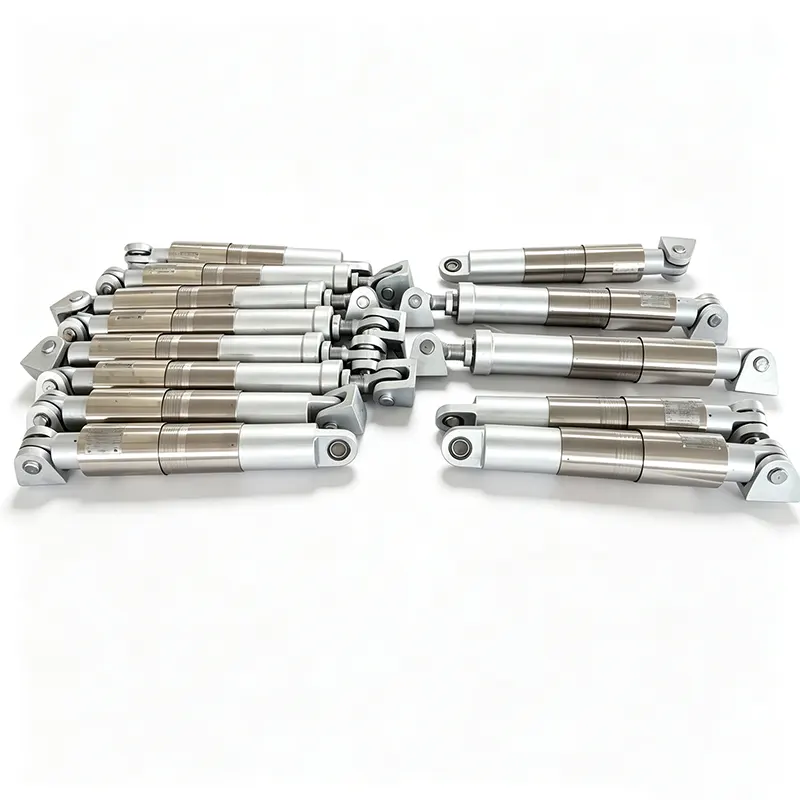

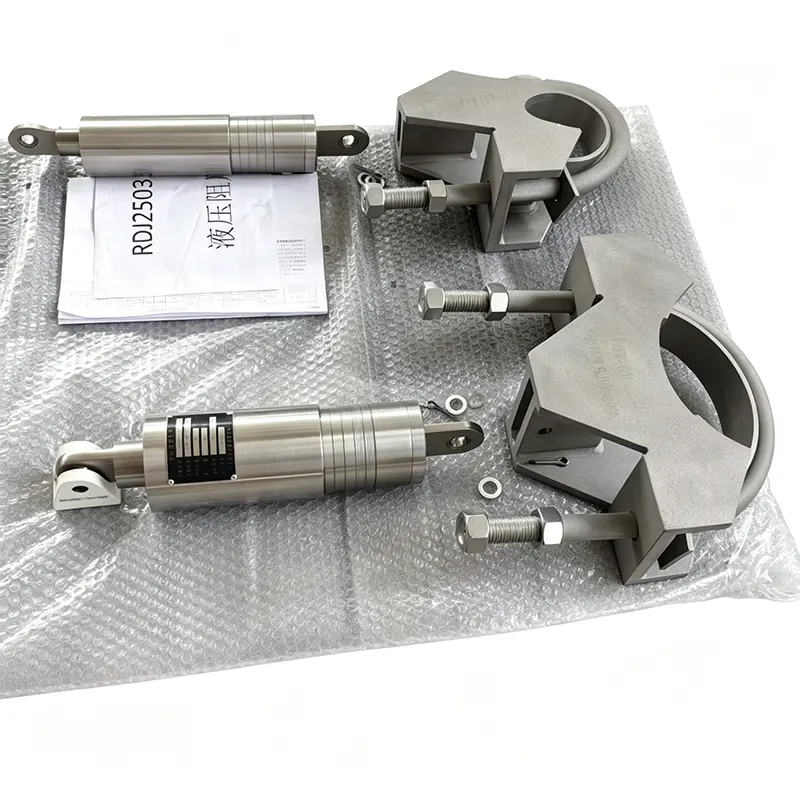

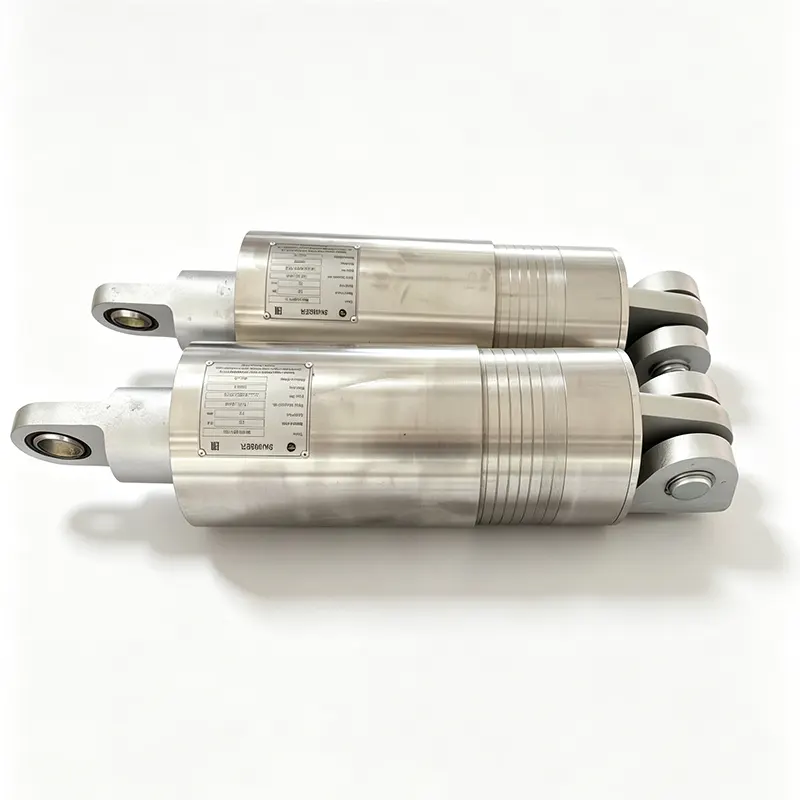

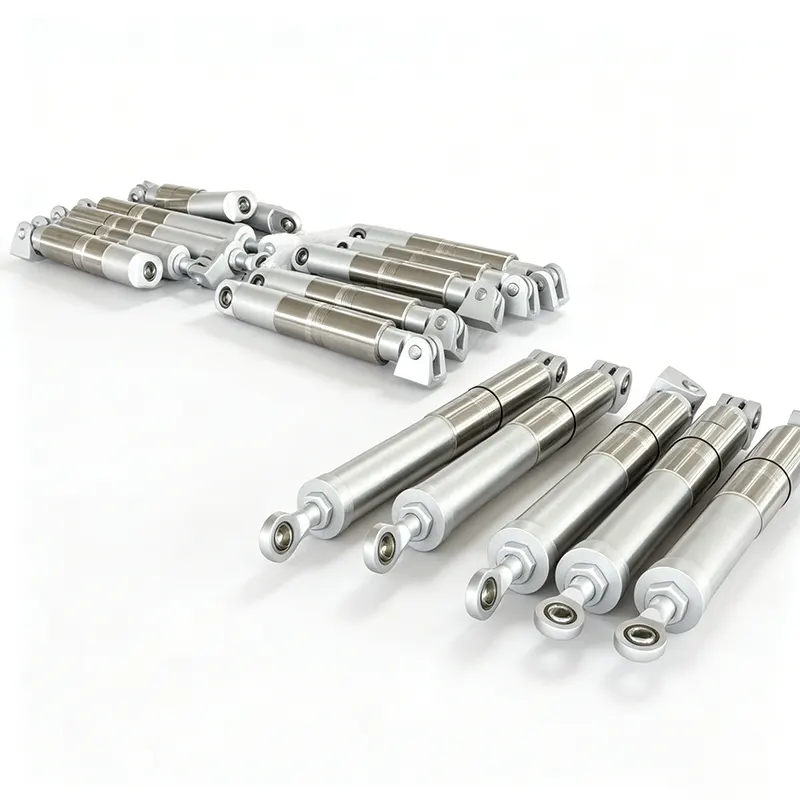

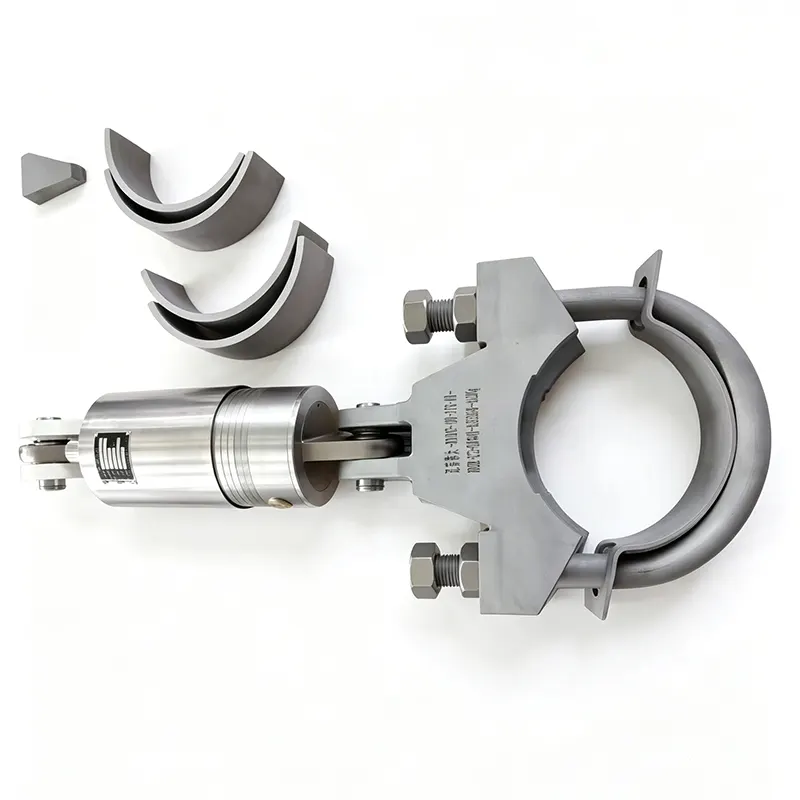

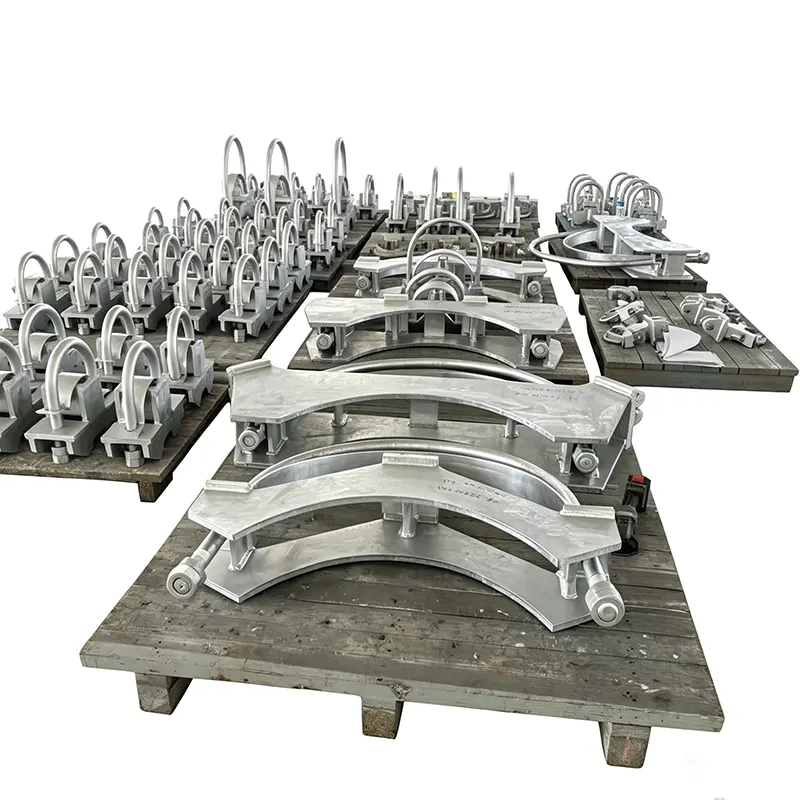

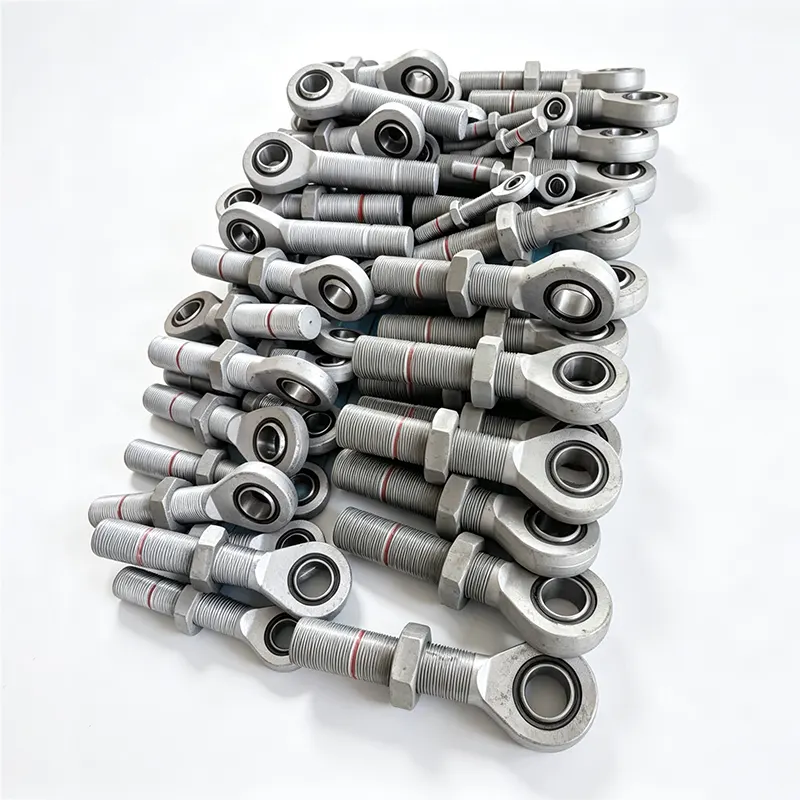

パイプ拘束用油圧スナバー

揚州天順は、2012 年以来、発電、石油化学、原子力施設に油圧スナッバーを供給してきました。当社の YZN シリーズ スナバーは、35,000 平方メートルの工場、100 名を超える熟練スタッフ、および ISO 9001:2015 認証の品質システムに支えられ、45 か国以上で稼働しています。

油圧スナッバーが配管を保護する仕組み

油圧スナッバーは、速度に敏感な拘束装置です。通常の動作条件では、熱膨張と熱収縮によりパイプの動きが遅くなります。パイプ拘束用の油圧スナバーは、実質的に抵抗なくこの動きに追従し、フリー スライド サポートのように機能します。水撃、安全弁の放出、地震活動、ポンプのトリップなどによってパイプが急激に加速すると、内部の弁が数秒以内に閉じます。その瞬間、スナバーはほぼ剛体の支柱となり、動的荷重を建物の構造またはアンカーポイントに伝達し、衝撃による損傷、過大応力、または疲労破壊を引き起こす可能性のあるパイプの変位を防ぎます。

重要な違いは速度のしきい値です。ゆっくりとした動きが制限なく通り抜けます。素早い動きはロックアウトされます。これにより、配管システムは、必要な場合にのみ瞬間的な拘束を受けながら、持続的な熱サイクルに対して柔軟性を維持することができます。

YZNシリーズのデザインと特長

目に見える位置インジケーター

スナバー本体上の明確な機械式インジケーターは、両方向の利用可能なストローク範囲を示します。メンテナンスチームは、デバイスを取り外すことなく、ユニットが設計範囲内で動作しているか、調整が必要であるかを一目で確認できます。

コンパクトで対称的な構造

対称的なレイアウトにより、取り付け方向が簡単になり、誤った取り付けの可能性が軽減されます。そのコンパクトなエンベロープは、狭いパイプラックや、大きなスプリングや剛性のストラットを配置できない混雑したエリアにフィットします。

低フリクションと短いロックアップ時間

精密加工とシールの選択により内部摩擦を最小限に抑えます。動的応答時間、つまり急速な動作の開始から完全なロックまでの間隔は、非常に短く保たれます。これにより、スナバーが係合する前にパイプの変位がごくわずかに抑えられます。これは、タービン接続や圧力容器ノズルなどの敏感な機器を保護するために重要です。

高いロック力能力

ロックすると、パイプ拘束用の油圧スナバーは、降伏することなく、かなりの引張荷重と圧縮荷重に耐えることができます。動的応答中に発生する減衰力は速度入力に比例し、パイプ応力解析の要求に合わせて必要な設計荷重まで指定できます。

シールとメディアの互換性

シールは、作動油および外部プラント環境との長期的な適合性を考慮して選択されます。流体媒体は通常、安定性の高いシリコーン オイルであり、動作温度範囲全体にわたって一貫した粘度を維持します。シール材は劣化や漏れに強く、メンテナンスフリーの長寿命化に貢献します。

技術範囲

すべての値は、特定の配管荷重ケースおよびプロジェクト要件に適合します。標準以外のストローク、定格荷重、および接続タイプは、お客様の図面に基づいて製造されます。

品質管理とテスト

すべての YZN 油圧スナバーは出荷前に機能受け入れテストを受けます。専用のテストベンチは、低速サイクルを適用して自由な動きを検証し、その後、急速な変位をシミュレートしてロックを確認し、結果として生じる耐荷重を測定します。圧力境界がテストされ、ストロークインジケーターの動作が検証されます。テスト記録は保存されており、出荷時に提供することができます。

圧力を含む部品および油圧作動油については、材料のトレーサビリティが維持されます。原子力用途では、ASME ボイラーおよび圧力容器コード セクション III の該当セクションへの準拠や追加の顧客固有の要件など、必要な品質保証プログラムが適用されます。当社の ISO 9001 認証システムは、原材料の受け入れから最終検査に至るすべての手順を管理します。

当社の注文の 70% 以上は、複数のプロジェクトにわたる当社のスナバーの一貫したパフォーマンスに信頼を置いている長期的なリピート顧客からのものです。

油圧スナッバーがパイプの拘束に使用される場合

YZN シリーズは、熱的柔軟性と瞬間的な動的拘束の組み合わせが交渉の余地のない重要な配管システムに設置されます。

原子力発電所

主蒸気、給水、安全関連配管。スナバーは、通常動作中の大きな熱移動を許容しながら、地震現象やパイプ破壊の動的影響から保護します。完全な資料およびテスト文書パッケージが標準装備されています。

火力発電所

ボイラー給水ライン、蒸気抽出配管、タービンバイパスシステム。スナバーはバルブ動作による過渡負荷を軽減し、パイプのホイップを防ぎます。

石油化学および精製装置

FCCU、改質器、およびコンプレッサーステーションのプロセス配管。スナバーは、熱サイクルに対応しながら、二相流によって引き起こされる振動と時折の爆発荷重に対処します。

製鉄所および産業用ガスシステム

熱風ストーブと酸素ランスの配管は、急速な熱過渡現象と振動にさらされます。油圧スナッバーは、熱の増加を制限することなくパイプの位置を維持します。

ポンプおよびコンプレッサーステーション

吐出ラインは脈動やウォーターハンマー現象の影響を受けます。スナバーは速度に敏感な拘束装置として機能し、フランジやサポートにかかる負担を防ぎます。

よくある質問

油圧スナッバーはリジッドストラットやスプリングサポートとどう違うのですか?

剛性の高いストラットはパイプを所定の位置にロックし、配管や接続された機器に過度のストレスがかかる可能性のある熱の移動を防ぎます。スプリング サポートは重力荷重を支えますが、動的力は制限しません。油圧スナバーは両方のニーズを橋渡しします。ゆっくりとした熱膨張と熱収縮を自由に許容し、パイプ速度が事前設定されたしきい値を超えるとミリ秒以内にロックします。これにより、熱的な柔軟性を損なうことなく、必要なときに正確に動的拘束が提供されます。

ロック速度の設定は何によって決まりますか?また、調整は可能ですか?

ロッキング速度のしきい値は、パイプの予想される最大熱膨張率と、ウォーターハンマーや地震衝撃などの動的イベントから生じる最小速度に応じて設定されます。当社のエンジニアは、プロジェクトのパイプの応力解析を検討して、通常動作中にスナバーのない状態を維持し、過渡時に完全な拘束を実現する値を確立します。しきい値は工場で設定され、テストベンチで機能が検証されます。動作条件が変化した場合は、当社の施設で設定を再調整できます。

油圧スナッバーは耐用年数にわたってどのようなメンテナンスが必要ですか?

定期的な機能テストを行って、ユニットがゆっくりとした変位でも抵抗なく動き、急速な動きでも正しくロックされることを確認することをお勧めします。電力プラントおよびプロセスプラントでは、このチェックは通常 3 ～ 5 年ごとに、またはプラント保守プログラムに従って実行されます。シール領域とストロークインジケータの目視検査は簡単です。ユニットの再調整が必要な場合は、液体交換、シール交換、再認定などの工場サービスを提供します。

YZN スナバは屋外設置や腐食性プラント環境に耐えられますか?

はい。標準シリンダーには、ほとんどの屋外産業環境に適した耐食性コーティングが施されています。沿岸、沖合、または化学的に攻撃的な雰囲気の場合、当社はステンレス鋼でシリンダーを供給し、それらの条件に特化したピストンロッドのコーティングとシール材料を選択できます。現場環境や温度範囲に応じた材質選定のご相談を承ります。

核用途または安全性が重要な用途にはどのような文書が提供されますか?

当社は、圧力保持コンポーネントの完全な材料トレーサビリティ、認定工場試験報告書、作動油認定、機能試験記録、および該当する規定への準拠宣言を提供します。プロジェクトで必要な場合、文書は ASME セクション III またはその他の原子力規格に適合します。当社の品質システムは定期的に監査されており、追加のクライアント監査や文書化の要件にも対応できます。

エンジニアリングサポートとサービス

パイプ拘束用途に適切なスナバーを選択するには、荷重データ、予想される熱の動き、およびロック速度のしきい値が関係します。当社のエンジニアは、パイプ応力レポートを基に、適切なサイズと設定を確認します。専任のアカウント マネージャーが問い合わせに 24 時間以内に応答し、遅滞なく技術的な推奨事項を提供します。

カスタム構成（非標準ストローク、腐食性雰囲気用の特殊材料、核クラス文書）は、例外ではなく日常的な注文として処理されます。納品後は、耐用年数を通じて継続的な信頼性を確保するための定期的な機能テストの推奨を含む、設置に関するガイダンスとメンテナンスに関するアドバイスを提供します。

揚州天順パイプラインテクノロジー株式会社

中国江蘇省にある 35,000 平方メートルの施設 – 45 か国以上に輸出しています。

パイプが必要なときのみロックし、それ以外の時間は邪魔にならない油圧スナバー。
