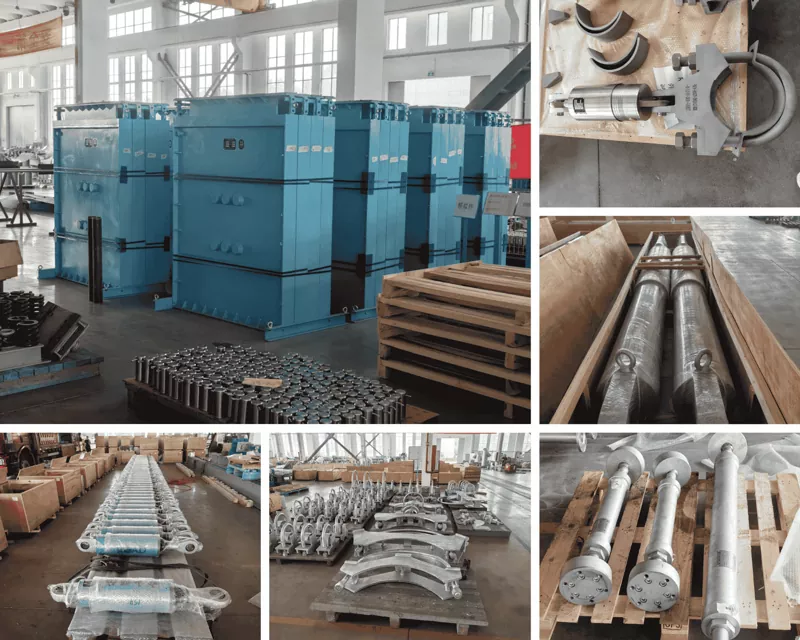

揚州天順は、土木工学、橋梁、電力、産業分野に粘性流体ダンパーを供給しています。当社の製造は、100 名を超える熟練した従業員を擁する中国江蘇省の 35,000 平方メートルの工場に拠点を置いています。当社のパイプライン サポート ビジネスは 2012 年に設立されましたが、当社の制振製品を支えるチームは流体制振技術において 20 年以上の専門的な経験を持っています。その結果、当社が完全に自社所有の知的財産を使用して開発した製品である第 3 世代の粘性流体ダンパーが誕生しました。当社は ISO 9001:2015 認定の品質システムに基づいて 45 か国以上のプロジェクトに出荷しています。

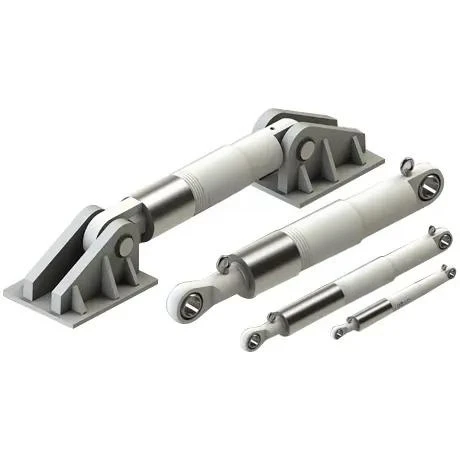

粘性流体ダンパーは、機械的な動きを熱に変換し、振動を低減し、地震、強風、または機械によって構造物に与えられるエネルギーを散逸させる油圧装置です。主なコンポーネントは、特別に選択されたシリコン オイルが充填されたシリンダー、精密減衰オリフィスを備えたピストン、ピストン ロッド、ブッシング、シール、エンド コネクターです。
通常の状態では、ダンパーは構造の熱膨張や使用変位に応じてゆっくりと動き、抵抗はほとんどありません。動的イベントによって構造が急速に動くと、ピストンが流体を高速で減衰構造に押し込みます。ピストン両端の圧力差により速度に比例した抵抗力が発生し、そのエネルギーは流体内で熱として放散されます。外力が弱まるとダンパーはニュートラル状態に戻り、次のサイクルに備えます。
当社の第 3 世代粘性流体ダンパーは、低粘度のシリコーン オイルを使用したジェット オリフィス減衰原理に基づいて構築されています。初期の世代のダンパーは、温度や経年変化によって特性が変化する可能性のある高粘度の媒体に依存することが多く、時間の経過とともに性能が不安定になる可能性がありました。第 3 世代の設計では、精密に加工された小さな穴に流体を高速で通過させることでこの問題を克服し、安定した予測可能な減衰力を生み出します。
利点は測定可能です。低粘度のシリコーンオイルが使用中に安定した粘度を維持するため、幅広い温度範囲にわたって減衰特性の再現性が高くなります。内部の減衰構造により、前世代の製品と比較して疲労寿命と信頼性が大幅に向上します。固着や磨耗の可能性がある機械式バルブはなく、減衰は純粋に流体力学によって実現されます。この技術は当社が製造するビスカスダンパーの中で最高の性能を示しており、その設計に関する完全な知的財産権を当社が保有しています。
シリンダーは高張力鋼から製造され、穴の真円度と表面仕上げの厳しい公差に合わせて機械加工されています。ピストンロッドは、傷や腐食を防ぐために硬質クロムメッキまたは同等の表面硬化プロセスで処理されています。ピストン自体には、特定のプロジェクトに必要な減衰係数と速度指数に応じたサイズのジェット オリフィス アレイが含まれています。
シールは、シリコーン オイルとの適合性と、繰り返しのサイクルによる耐摩耗性を考慮して選択されます。シール配置は、粉塵の多い環境や海洋環境であっても、流体を内部に保持し、汚染を外部に保持するように設計されています。長期にわたるシールの完全性は、当社がこれらのダンパーの設計寿命を延長できる理由の 1 つです。
制振媒体は高純度、低粘度のシリコンオイルです。予想される数十年間の使用期間にわたって、劣化したり、ゴムがついたり、目立った変化を起こすことはありません。温度感度が低いため、ダンパーは寒冷地の橋梁や高温の産業プラントに設置されているかどうかにかかわらず、一貫した性能を発揮します。
ピンヘッド、クレビス、および球面ベアリングは、構造およびサポートされる要素との接続に使用できます。これらの接続は、ダンパー本体に不要な曲げモーメントを導入することなく、定格減衰力を最大限に伝達するように設計されています。
| パラメータ | 代表的な範囲とオプション |
|---|---|
| 減衰力 | 構造に応じて最大 3,000 kN 以上 |
| 脳卒中 | ±50 mm ～ ±600 mm (ご要望に応じてより長いストローク) |
| 速度指数(α) | 0.2～1.0（指定可能） |
| 動作温度 | -30 °C ～ +80 °C (拡張範囲が利用可能) |
| シリンダー材質 | 保護コーティングを施した炭素鋼またはステンレス鋼 |
| ピストンロッド表面 | 硬質クロムメッキまたは同等品 |
| 制振媒体 | 低粘度シリコーンオイル |
| エンドコネクション | クレビス、球面ベアリング、ねじ山付き、またはプロジェクトごと |
| 適用規格 | EN 15129、ASCE 7、AASHTO、およびプロジェクト固有のコード |
すべてのパラメータは構造解析に合わせて調整されています。製作前にプロジェクト仕様を検討し、ダンパー特性を確認します。
すべての粘性流体ダンパーは、校正済みの動的テスト装置を使用して工場での受け入れテストを受けます。このテストでは、プロジェクトを代表する速度で正弦波または三角変位サイクルを適用し、結果として生じる力を測定します。測定された減衰力が指定された許容範囲内に収まっていること、および速度指数が設計値と一致していることを検証します。テスト記録は最終ドキュメント パッケージの一部です。
すべての圧力境界および構造コンポーネントについて、材料のトレーサビリティが維持されます。溶接部は有資格者によって検査され、必要に応じて非破壊検査レポートが提供されます。弊社の ISO 9001 認定手順は、受入液体および鋼材の検査から最終塗装および梱包までの全プロセスをカバーしています。
高地震帯の病院や橋などの重要な用途については、設計寿命を超えた疲労サイクル、シール耐久性試験、耐食性検証などの追加の認定試験をサポートできます。
高層住宅、オフィス街、ショッピング モールでは、地震や強風の際の揺れを軽減するために粘性ダンパーが使用されています。ダンパーは、エネルギーを吸収して主要構造を保護するために、ブレースベイに組み込まれるか、耐震壁と結合されることがよくあります。
病院、学校、緊急対応センター、および地震発生後も稼働を維持する必要があるその他の施設は、構造的損傷を制限するために粘性ダンパーに依存しています。コミュニティが最も必要とするときに機能を維持できるかどうかが、これらのプロジェクトにおけるダンパー選択の重要な要因となります。
工場の建物、処理タワー、重機の支持構造は、回転機械からの振動や時折の動的荷重にさらされます。粘性ダンパーは疲労を軽減し、オペレーターの快適性と安全性を向上させます。
歩道橋と高速道路の高架橋は、粘性ダンパーを使用して、交通、風、地震の励起によって引き起こされるデッキの動きを制御します。デッキと橋脚の間、または隣接するスパンの間にダンパーを設置することで、ベアリングの変位を減らし、衝撃を防ぎます。

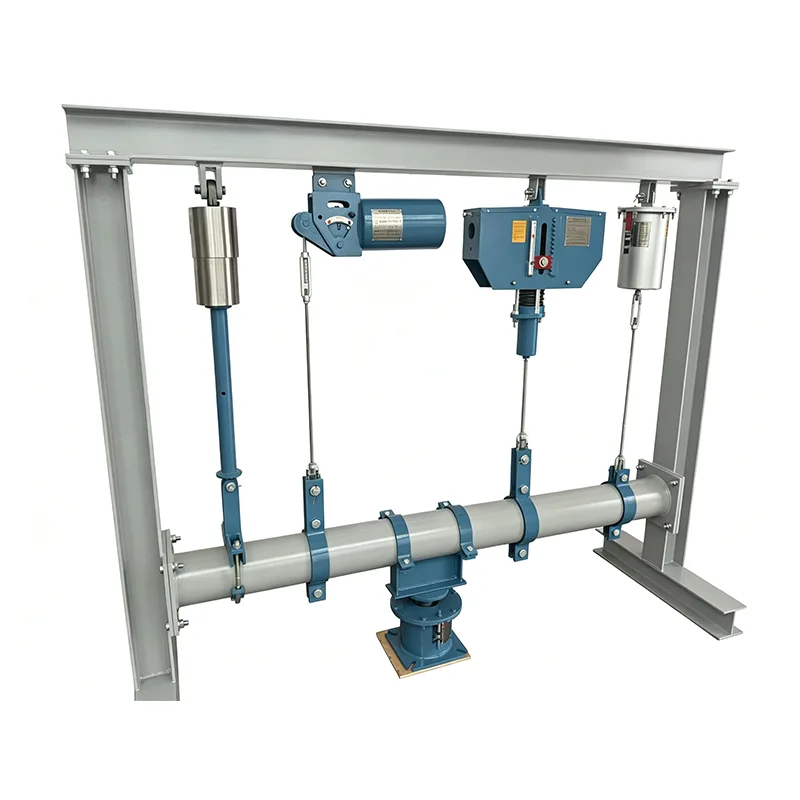

電力および石油化学施設の配管システムおよび機器フレームは、耐震性や振動絶縁が必要な場合に粘性ダンパーの恩恵を受けます。特定の速度閾値に合わせてダンパーを設計できるため、時折発生する極端なイベントと継続的な振動の両方に適しています。
炉、圧延機、マテリアルハンドリングシステムを支える重い構造フレームは、動作中の動的増幅を制限する粘性減衰の候補となります。
油圧スナッバーは速度感応型ロックとして機能します。これにより、ゆっくりとした熱運動が可能になり、高速運動時にはほぼ硬くなります。粘性流体ダンパーがロックしない。速度とともに増加する抵抗力を適用し、動き全体を通してエネルギーを熱として放散します。ダンパーは継続的にエネルギーを放散するように設計されているのに対し、スナバーは時折動的に抑制するように設計されています。
構造エンジニアは、建物または橋の動的解析に基づいて、必要な減衰係数と速度指数を決定します。これらのパラメータをストローク、エンド接続タイプ、環境条件とともに受け取り、それに応じてダンパーを設計します。準備段階にいる場合は、当社のエンジニアが一般的な構造タイプとコード要件に基づいてパラメーターの選択を支援できます。
はい。当社の粘性流体ダンパーは両方向に動作するように設計されており、必要に応じて対称または非対称の減衰力を生成します。プロジェクトの必要に応じて、オリフィスの配置を構成して、引張と圧縮で異なる減衰特性を与えることができます。
通常の状態では、ダンパーは生涯密閉されており、定期的な液体交換は必要ありません。ピストンロッドの表面、シール、エンドコネクタを定期的に目視検査することをお勧めします。重要なアプリケーションについては、機能テストの間隔に関するガイドラインを提供します。ユニットの再調整が必要な場合は、当社の工場がフルサービスと再認定を提供します。
当社は耐震装置用に EN 15129 に準拠して製造しており、ご要望に応じて ASCE 7、AASHTO、およびその他の国内規格の要件を満たすことができます。 CE マーキングは、欧州経済領域内のプロジェクトで利用できます。必要なテスト レポートと宣言はすべてドキュメント パッケージに含まれています。
製造リードタイムは力の能力、ストローク、数量によって異なります。標準ダンパーの製作期間は目安として8～10週間となります。大型のダンパーや大量のご注文の場合はさらにお時間がかかる場合がございます。お見積り時に確認させていただきます。当社は、注文全体を通じて生産マイルストーンに関する透明性を維持します。
粘性流体ダンパーの要件についてお問い合わせいただくと、ダンパーエンジニアリングの知識を持つ専任のアカウントマネージャーが 24 時間以内に対応します。減衰力、ストローク、速度指数などの構造性能基準を検討し、技術的および商業的な提案を返します。カスタムエンドフィッティング、特殊コーティング、およびプロジェクト固有の文書は、当社の日常的な供給範囲の一部です。
当社の制振技術における 20 年以上の累積経験により、コンセプトから試運転までお客様のプロジェクトをサポートできます。納品後も、設置指導や長期にわたるサービスに関するアドバイスを提供いたします。エンジニアリング会社や請負業者からの高いリピート率は、当社のダンパーが構造物の耐用年数にわたって期待される性能を発揮することを示しています。
