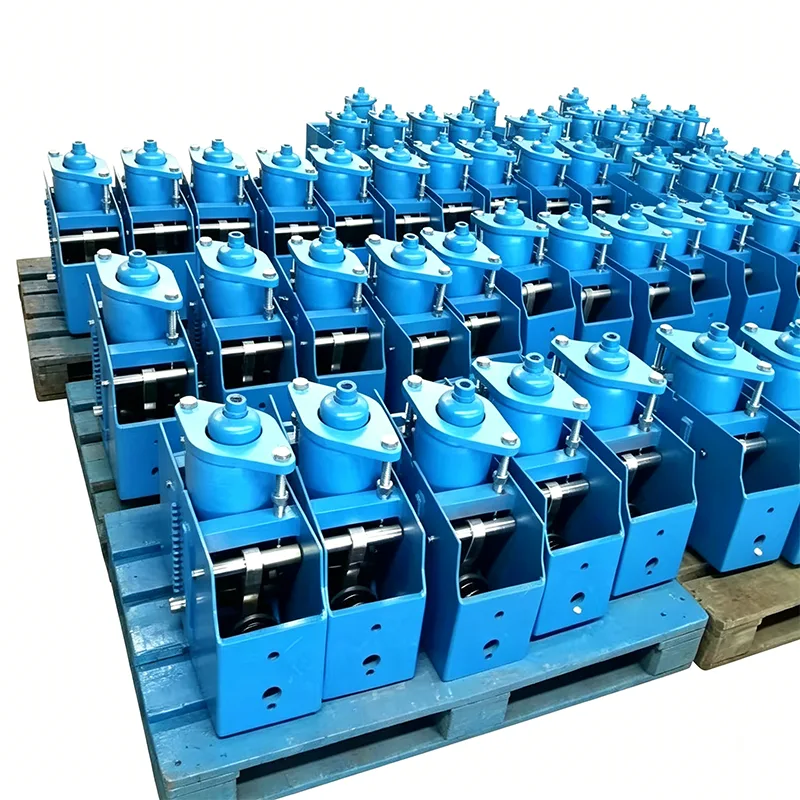

多くの工業用地では、パイプライン上のスペースが限られているため、垂直方向の定バネサポートを設置することができません。一方、一部のパイプラインでは横または下からのサポートが必要であり、従来のサポート方法では大きな変位下で一定の力の要件を満たすのが困難です。水平定バネサポートは、これらの問題を解決するために特別に設計された専用製品です。パイプラインの下または横に水平に設置し、荷重変動率5%以内に抑え、作業ストローク全体にわたって安定した支持力を発揮します。
定バネサポート/ハンガーの型式試験から得られた荷重変位曲線。横軸は変位を表し、縦軸は荷重を表します。曲線は全作業行程にわたってほぼ水平を維持しており、熱膨張や熱収縮によって配管がたわむ場合でも支持力が本質的に一定のままであることを示しています。
このタイプのテストでは、定バネユニットの荷重の一定性、フルトラベルの安定性、および動作の信頼性を検証します。すべての生産ユニットは出荷前に負荷校正の対象となり、ANSI/MSS-SP-58-2018 および NB/T47038-2013 に従って負荷偏差が ±6% 以内に制御されます。
これらの製品は、主蒸気パイプラインをはじめとする高温高圧配管など、熱変位の大きな産業用配管システムに適用できます。
水平定バネサポートはモーメントバランス原理に基づいて動作します。パイプラインが垂直方向に変位すると、スプリングの弾性力が精密なリンク機構とカム機構を介して一定の出力力に変換されます。垂直サポートとは異なり、スプリングアセンブリが水平に配置されているため、重心が低くなり動作がより安定し、特に大荷重および大排気量のパイプラインシステムに適しています。
標準の水平定バネサポートは、一体型溶接フレーム構造を採用しており、主なコンポーネントは次のとおりです。
▶ 水平に配置された円筒形つる巻きバネアセンブリ
▶ 高精度モーメントバランス連動システム
▶ 側面荷重調整機構
▶ デュアルストロークリミット装置
▶ 視覚的な変位インジケーター
▶ 下部取り付けベース
| コンスタントスプリングハンガースペック表 | 例 |
| モデル/シリーズ | PH、LH、CA、CS、TH |
| 負荷容量（動作時） | 0.1kN～500kN |
| 総旅行量 | 50mm、100mm、200mm、400mm |
| 実際の旅行 | 600mmまで |
| 負荷偏差（許容差） | ±5% (標準) / ±3% (高精度) |
| 設置位置 | 水平/垂直 |
| ハウジングの仕上げ | 溶融亜鉛メッキ/エポキシ |
| 動作温度 | -20°C ～ +80°C (周囲温度) |
| スプリングコイル材質 | 60Si2Mn / 50CrVA |
| 負荷調整範囲 | ±10% (現場調整) |
|
比較項目 |
水平一定バネサポート |
垂直コンスタントスプリングサポート |
|
設置方法 |
パイプラインの下または横に水平に設置 |
パイプラインの上に垂直に設置 |
|
宇宙占有 |
垂直方向のスペースは低く、水平方向のスペースは広い |
水平方向のスペースは低く、垂直方向のスペースは広い |
|
重心位置 |
低く、優れた動作安定性 |
設置基礎に対する高度で厳しい要件 |
|
最大荷重 |
1000kNまで |
通常500kNを超えない |
|
メンテナンスの利便性 |
横から操作できるので、登る必要はありません |
上部操作、昇降作業が必要 |
|
該当するシナリオ |
頭上スペースが限られている大負荷パイプライン |
水平方向のスペースが限られている小負荷パイプライン |
当社は、産業用途の要件の大部分をカバーする 6 つの標準シリーズの水平コンスタント スプリング サポートを提供しています。
|
モデルシリーズ |
定格荷重範囲(kN) |
標準たわみ量(mm) |
使用温度範囲(℃) |
設計安全率 |
|
HCH-50 |
1-30 |
50 |
-40～+450 |
1.6 |
|
HCH-100 |
5-80 |
100 |
-40～+450 |
1.6 |
|
HCH-150 |
10-150 |
150 |
-40～+450 |
1.6 |
|
HCH-200 |
20～300 |
200 |
-40～+550 |
1.6 |
|
HCH-300 |
50-600 |
300 |
-40～+550 |
1.6 |
|
HCH-400 |
100-1000 |
400 |
-196～+550 |
1.8 |
すべての製品は GB/T 17116.2-2018、ANSI/ASME B31.1、および DIN 2545 規格に準拠しています。
▶ 超高耐荷重: 最大 1000kN の支持力を提供し、大型パイプラインや設備の要件を満たします。
▶ 高い動作安定性: 低重心の水平配置により、マグニチュード 8 の地震に耐える優れた耐震性能を実現
▶ 安全で便利なメンテナンス：側面の調整と点検により、登る作業が不要になり、安全上のリスクが軽減されます。
▶ 強力な設置適応性: コンクリート梁、鉄骨構造物、または設備の基礎に設置可能
▶ 広い負荷調整範囲: 定格負荷の±15%以内で現場調整が可能
▶ 完全密閉設計: 塵、雨水、腐食性媒体が内部機構に侵入するのを効果的に防ぎます。
水平コンスタント スプリング サポートは、次の産業シナリオで広く使用されています。
▶ 大規模火力発電所の主蒸気および再熱蒸気パイプライン
▶ 石油精製所における水素化分解および流動接触分解ユニットのパイプライン
▶ 大型LNG基地の貯蔵タンク入口および出口パイプライン
▶ 製鉄所の高炉熱風パイプラインおよび転炉ガスパイプライン
▶ 原子力発電所における従来の島状蒸気パイプラインシステム
▶ 都市セントラルヒーティング用の大口径高温温水パイプライン
揚州天順パイプラインは、コンスタント スプリング サポートの製造で 14 年の経験を持ち、水平コンスタント スプリング サポートを世界中の 350 以上の産業プロジェクトに適用することに成功しました。すべての製品は厳格な品質管理手順を経ています。
出荷前にすべての製品に対して包括的な社内テストが実行されます
出荷前に、各製品は完全な社内テストプロセスを経ます。このプロセスには、寸法および外観検査、PMI (Positive Materials Identification)、硬度試験、該当する場合の MT/PT 非破壊試験、荷重変位曲線を使用したばね荷重試験、およびコーティングの厚さの測定が含まれます。工場テストレポート (FTR) と材料テストレポート (MTR) が提供されます。
▶ 無料の現地調査とパイプラインの応力分析
▶ 特殊な設置スペース向けにカスタマイズされたデザイン
▶ プロのエンジニアがオンサイトで設置指導と試運転を提供します
▶ 12 か月の保証期間、保証期間内は無料で修理または交換
▶ 生涯にわたる技術サポートとスペアパーツの供給
水平定バネサポートまたはプロジェクトの技術的選択に関する詳細については、当社の営業チームにお問い合わせください。
Q: 水平定バネサポートは鋼構造物に設置できますか?
A: はい。コンクリート基礎、鉄骨構造梁、設備架台に適応する複数の取付ベース形状を用意しています。大荷重モデルの場合は、設置強度が要件を満たしていることを確認するための基礎設計の推奨事項を提供します。
Q: 水平コンスタント スプリング サポートは低温環境でも使用できますか?
A: はい。 304または316Lステンレス鋼材を採用し、低温衝撃試験をクリアした低温専用モデルをご用意しております。 -196℃の低温でも正常に動作することができ、LNGやエチレンなどの極低温パイプラインシステムに適しています。
Q: 製品の納期はどれくらいですか?
A: 標準モデルの納期は 30 ～ 45 日、カスタマイズ モデルの場合は複雑さに応じて 45 ～ 60 日です。お急ぎの場合は、最短納期20日の特急生産も承ります。
