大容量コンスタントスプリングハンガー

揚州天順は、2012 年以来、定荷重スプリング サポートの設計と製造を行っています。当社の高荷重ハンガーは、最大 500 kN の設計荷重に対応し、それを超えてカスタマイズ可能で、100 名を超える資格のあるスタッフが配置された 35,000 平方メートルの施設で製造されています。すべてのユニットは事前設定され、テストされ、完全なドキュメントとともに 45 か国以上のプロジェクトに出荷されます。

定バネサポート/ハンガーの型式試験から得られた荷重変位曲線。横軸は変位を表し、縦軸は荷重を表します。曲線は全作業行程にわたってほぼ水平を維持しており、熱膨張や熱収縮によって配管がたわむ場合でも支持力が本質的に一定のままであることを示しています。

このタイプのテストでは、定バネユニットの荷重の一定性、フルトラベルの安定性、および動作の信頼性を検証します。すべての生産ユニットは出荷前に負荷校正の対象となり、ANSI/MSS-SP-58-2018 および NB/T47038-2013 に従って負荷偏差が ±6% 以内に制御されます。

これらの製品は、主蒸気パイプラインをはじめとする高温高圧配管など、熱変位の大きな産業用配管システムに適用できます。

技術概要

コンスタントスプリングハンガースペック表	例
モデル/シリーズ	PH、LH、CA、CS、TH
負荷容量（動作時）	0.1kN～500kN
総旅行量	50mm、100mm、200mm、400mm
実際の旅行	最大600mm
負荷偏差（許容差）	±5% (標準) / ±3% (高精度)

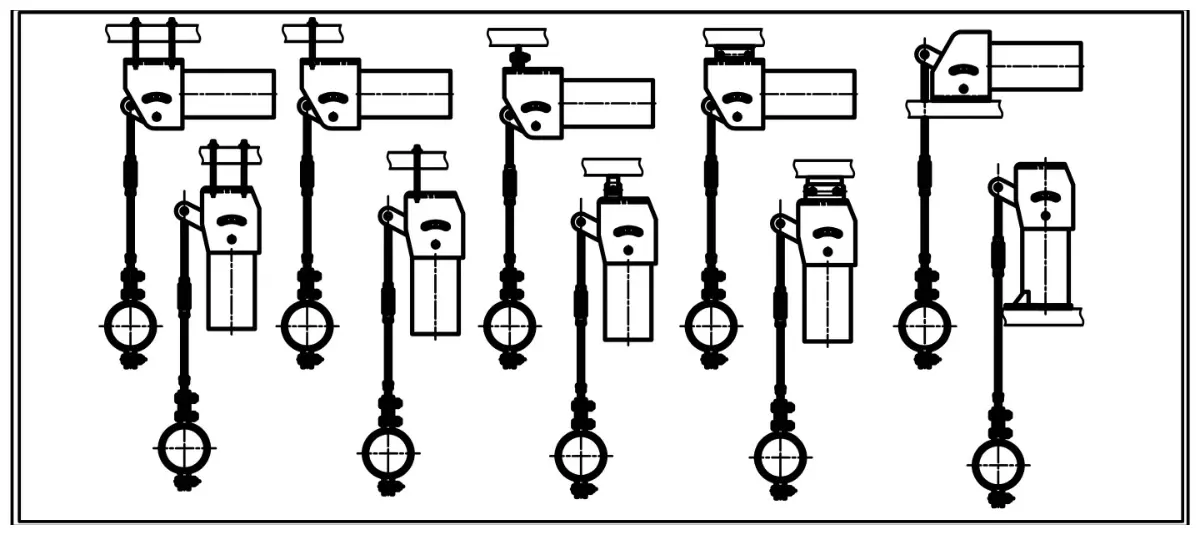

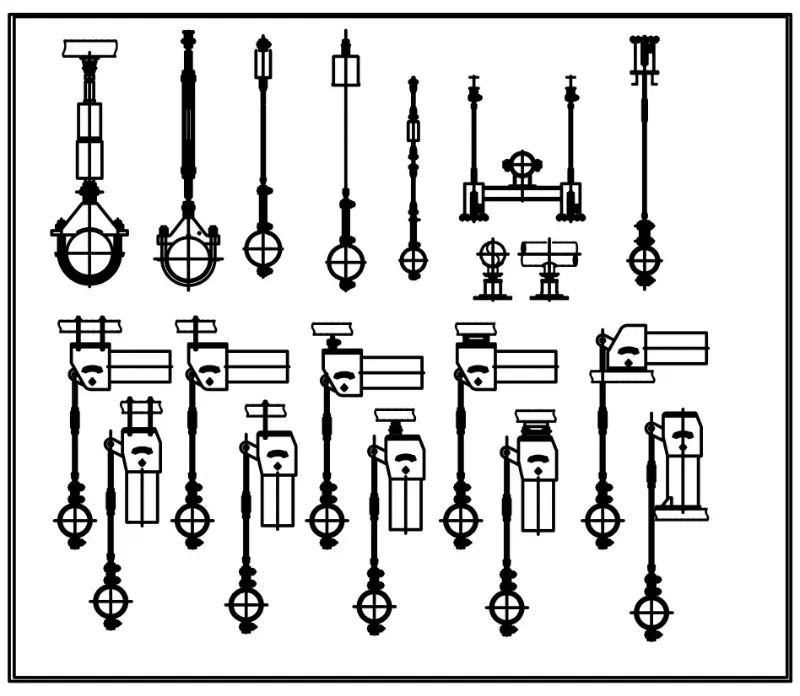

設置位置	水平 / 垂直
ハウジングの仕上げ	溶融亜鉛メッキ / エポキシ
動作温度	-20°C ～ +80°C (周囲温度)
スプリングコイル材質	60Si2Mn / 50CrVA
負荷調整範囲	±10% (現場調整)

パラメータが技術的に互換性がある場合、国家規格間で変換します。設計の荷重と移動量が選択した規格の制限内にある場合、補正係数は適用されません。

高荷重パイプサポートにおいて一定荷重が重要な理由

高荷重コンスタントスプリングハンガーが熱膨張により垂直方向に大きく変位すると、可変スプリングサポートはスプリングが圧縮または伸張することで抵抗力が変化します。この荷重の変動により、パイプ壁、接続された機器、隣接するサポートに不要な応力が伝わる可能性があります。コンスタント スプリング ハンガーは、低温位置から高温動作位置、およびその間のあらゆる場所に実質的に変化しない支持力を提供することで、この問題を解消します。

この機構は、クランクとコネクティング ロッド アセンブリを通じて作用する圧縮スプリングを使用します。メインピボット周りのスプリングトルクがストロークのあらゆる点で負荷トルクと等しくなるようにジオメトリが配置されています。その結果、パイプが垂直方向にどれだけ移動しても、支持力は狭い偏差範囲内に留まります。

高負荷の信頼性を可能にする設計機能

偏差が小さく、堅牢な耐荷重性

標準モデルは、0.1 kN ～ 500 kN の使用荷重をカバーします。 500 kN を超える荷重については、お客様の図面と仕様に基づいてカスタム サポートを設計します。負荷偏差は標準で定格値の±5%以内に抑えられ、高精度オプションでは±3%を実現します。この厳しい許容誤差は、発送前に当社の校正ベンチで検証されます。

激しい垂直移動にも耐える安定した構造

ハウジングは保護エンクロージャとして機能し、建築物の破片や現場の汚染をスプリングやリンケージから遠ざけます。標準ストロークは50mm、100mm、200mm、400mmを用意しており、配管レイアウトに応じて実際のストロークは600mmまで対応可能です。移動限界の上限と下限のストップが統合されているため、どちらの方向へのオーバートラベルも防止され、目に見える移動スケールにより設置チームがいつでも位置を確認できます。

疲労寿命が長いばね材料を選択

スプリング コイルは 60Si2Mn または 50CrVA 鋼から巻かれており、どちらも高い疲労強度と長年の熱サイクルに対する一貫した性能のために選ばれています。優れた材料と制御されたコイリングプロセスの組み合わせにより、電力プラントやプロセスプラントで期待される安定した負荷出力と長いサービス間隔がサポートされます。

推測なしでフィールドを調整可能

荷重調整ネジにより現場で支持力の微調整が可能です。印の方向にネジを回すと荷重が2%ずつ増減し、合計の調整範囲は機種により±10%～±20%となります。ネジの隣にあるダイヤルで調整を直接読み取ることができるため、調整者はユニットを取り外したり、外部のロードセルを使用したりせずに、必要な設定をダイヤルインできます。

設置と水圧試験を簡素化するプリセットピン

すべてのコンスタント スプリング ハンガーは、顧客が指定したコールド インストール位置に設定された赤いプリセット ピンとともに工場から出荷されます。ピンは機構をロックするため、スプリング アセンブリをさらにたわませることなく、配管システムの静水圧試験や化学洗浄を行うことができます。当社の標準ピンは、テスト中に定格動作負荷の最大 2 倍に耐えられるように設計されています。より高い試験荷重が予想される場合は、注文段階で通知されてからピン アセンブリを補強します。システムを起動する前にピンを取り外す必要があります。

品質管理とトレーサビリティ

出荷前にすべての製品に対して包括的な社内テストが実行されます

出荷前に、各製品は完全な社内テストプロセスを経ます。このプロセスには、寸法および外観検査、PMI (Positive Materials Identification)、硬度試験、該当する場合の MT/PT 非破壊試験、荷重変位曲線を使用したばね荷重試験、およびコーティングの厚さの測定が含まれます。工場テストレポート (FTR) と材料テストレポート (MTR) が提供されます。

第三者認定に関する説明

社内テストは、ILAC によって認定された第三者テストと同じではありません。第三者による立会い検査や臨床検査が必要な場合は、別途オプションサービスとしてご提供可能です。

オプションの第三者検査サービス（別途お見積り）

1. 材料試験

化学成分分析、引張試験、シャルピー低温衝撃試験、硬さ試験を行っております。

2. 溶接NDT

利用可能な方法には、磁粉探傷試験 (MT)、液体浸透探傷試験 (PT)、超音波探傷試験 (UT)、および放射線透過試験 (RT) が含まれます。

3. ばね荷重性能試験

荷重-変位曲線が含まれています。

4. 溶融亜鉛メッキ・エポキシ塗装防食検査

5. 立会い検査、工場監視、出荷前検査 (PSI)

当社の際立った利点

LISEGA インターナショナル パイプ サポート システムに対するベンチマーク

当社の製品荷重精度、テスト基準、および文書化システムは、LISEGA 国際パイプ サポート システムに対してベンチマークされています。

標準的な国内サプライヤーを超える

製品のみを提供する一般的な国内メーカーとは異なり、スプリングユニットごとに荷重-変位曲線を提供します。また、第三者機関によるSGS試験や立会い検査の手配を支援し、海外プロジェクトのPE/CPEエンジニアによる文書レビューもサポートします。

高容量コンスタントスプリングハンガーが適用される場所

これらのサポートは、パイプ システムの垂直方向の変位が大きく、サポート力の変化に耐えられない場所に設置されます。一般的な設備としては、火力発電所や原子力発電所の主蒸気ライン、高温再熱配管、ボイラー給水ライザー、製油所や化学プラントの高温プロセス配管などがあります。いずれの場合も、ハンガーは低温から高温までほぼ一定の荷重を維持し、タービン接続部、容器ノズル、その他の敏感な機器への不要な応力伝達を防ぎます。

よくある質問

一定のスプリング ハンガーと可変スプリング サポートの違いは何ですか?

可変スプリング サポートは、スプリングがたわむと荷重が変化します。これは、パイプが冷たい状態と熱い状態で異なる力を感じることを意味します。コンスタントスプリングハンガーはストローク全体にわたって支持力がほぼ一定になるように設計されています。これにより、荷重の変動によって配管システムに応力が伝わるのを防ぎます。これは、垂直方向の動きが大きい重要なラインでは特に重要です。

天順では500 kNを超える定格のハンガーを製造できますか?

はい。当社では、大容量サポートをカスタム設計の注文として扱います。設計図面をお送りいただくか、荷重、移動量、端部接続、および該当するコードをご指定ください。当社のエンジニアリングチームは、それに応じてハンガーを設計し、製造前に承認図面を提供します。

赤いプリセット ピンの目的は何ですか?いつ削除する必要がありますか?

プリセットピンは、ハンガーをコールドインストール位置にロックします。これらは機構を堅固に保つため、スプリングが動かなくてもパイプ システムの充填、水圧試験、または化学洗浄を行うことができます。ピンは、すべてのテストが完了し、システムが通常の動作を開始する前にのみ取り外す必要があります。作業中に所定の位置に放置すると、ハンガーが機能しなくなる可能性があります。

どのような国際基準に準拠して取り組むことができますか?

当社は、GB/T 17116.1、NB/T 47039、MSS SP-58、ASME B31.1/B31.3、EN 13480-3、VGB-R 510 L、および JIS B 8501 に準拠したコンスタント スプリング ハンガーを定期的に供給しています。プロジェクトで別の規格が必要な場合は、仕様をお送りください。準拠を確認します。

ハウジングの仕上げは腐食環境や海洋環境に適応できますか?

当社の標準仕上げは溶融亜鉛メッキとエポキシ塗装です。腐食性の高い雰囲気に対しては、特殊なコーティング システムを適用したり、ステンレス鋼でハウジングを製造したりできます。適切な保護システムをご提案させていただきますので、お問い合わせの際は環境条件を具体的にお知らせください。

支払い条件と通常の納期は何ですか?

電信送金によるお支払いを受け付けております。納期は注文数量とカスタム設定の複雑さによって異なりますが、標準のコンスタント スプリング ハンガーは通常、注文確認から 4 ～ 6 週間以内に製造および事前設定できます。速達配送については、契約交渉中に話し合い、合意することができます。

天順との連携

高荷重コンスタント スプリング ハンガーについて問い合わせると、商業条件だけでなくパイプ サポートの設計を理解する専任のアカウント マネージャーが割り当てられます。当社のエンジニアリング チームは、お客様の荷重、移動量、配管の標準要件を検討し、24 時間以内に技術提案を返信します。カスタム構成（標準外の移動距離、拡張温度範囲、特殊な材料、またはプロジェクト固有の文書）は、当社の通常の供給範囲の一部として扱われます。

納品後は、取り付けガイド、プリセットピンの取り外し手順、メンテナンスのアドバイスを提供します。当社のビジネスの 70% 以上は、サイクルごとに予測どおりに実行するための当社のサポートに依存しているクライアントからの繰り返しの注文によるものです。

揚州天順パイプラインテクノロジー株式会社

中国江蘇省にある 35,000 平方メートルの施設 – 45 か国以上に輸出しています。

一定のスプリングハンガーが荷重を安定して保持するため、パイプに予期せぬ影響が生じません。
