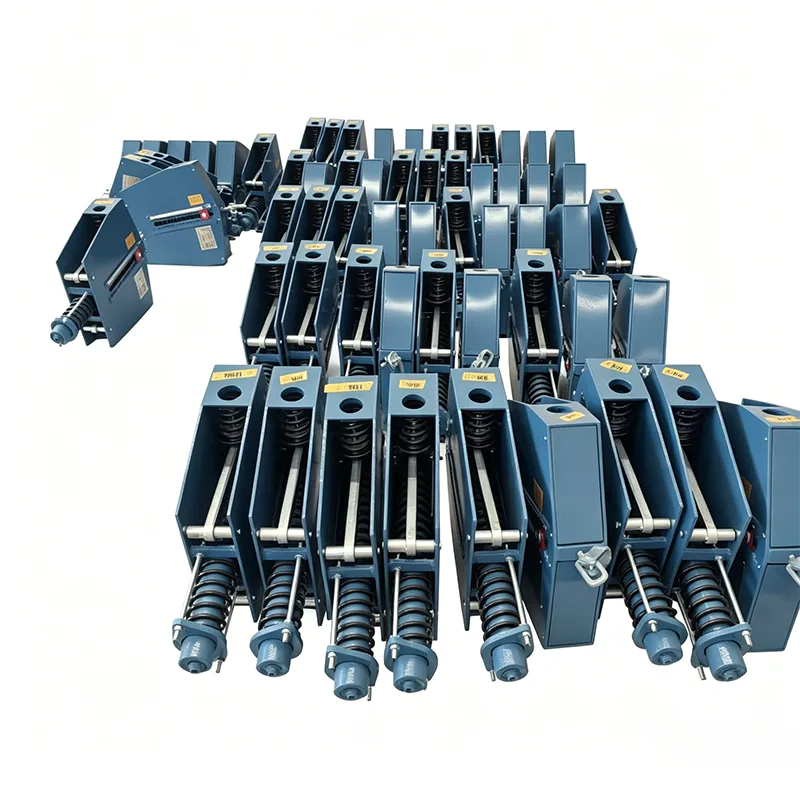

耐久性の高いコンスタントスプリングサポート

単一のパイプラインの荷重が 300kN を超え、熱変位が 200mm を超えると、通常の定バネサポートは構造の変形、コンロッドの破損、定荷重の精度の低下、その他の故障が発生しやすくなります。このような誤動作は、許容値を超えるパイプラインの応力集中を引き起こし、機器ノズルの破損、媒体の漏れ、さらにはプラント全体の計画外の停止を引き起こします。 1 回の停止事故で数千万人民元の損失が発生する可能性があります。

ヘビーデューティ コンスタント スプリング サポートは、このような極端な動作条件下での課題に対処するために開発された特別なヘビーデューティ サポート装置です。 500kNを超える荷重と400mm以内の変位を伴う大規模パイプラインシステム用に特別に設計されています。

製品技術仕様

製品定義と中心となる設計哲学

ヘビーデューティーコンスタントスプリングサポートは、精密モーメントバランス機構を介して全ストロークにわたって一定の支持力を提供するヘビーデューティーパイプラインサポートデバイスです。

揚州天順パイプラインは 2015 年にこの製品ラインの研究開発を開始し、専用の生産設備と試験施設に総額 1,200 万人民元を投資しました。最大耐荷重2000kN、最大変位600mmと国内トップレベルの充実した製品ポートフォリオを確立しました。

当社の中核となる設計哲学は冗長安全を中心としています。すべての重要なコンポーネントは業界ベンチマークよりも高い安全率で設計されており、極端な作業条件下でも十分な安全マージンを確保しています。一方、構造の最適化により、構造強度を損なうことなく全体のサイズと重量が最小限に抑えられ、設置コストや輸送コストが削減されます。

冗長性の詳細な内訳

1. メインフレームの冗長性: 厚さ 20 ～ 50 mm の一体溶接鋼板で構成され、縦方向および横方向の補強材が取り付けられ、全体の剛性が 60% 以上向上します。

2.スプリングシステムの冗長性：マルチスプリングの並列レイアウトにより、1つのスプリングが故障した場合でも残りのスプリングがパイプラインの負荷に完全に耐えることができます。

3.トランスミッション機構の冗長性：同期デュアルコネクティングロッドにより、単一ロッドの破損に起因するサポート崩壊のリスクを排除します。

全シリーズ標準仕様表

ヘビーデューティコンスタントスプリングサポートの 6 つの標準シリーズが用意されており、ほとんどのヘビーデューティ産業用途シナリオに対応できます。

カスタムの材料グレードとカスタマイズされたデザインは、すべてのモデルでお客様のご要望に応じて提供されます。

フルライフサイクル信頼性検証システム

極端な条件下でも信頼性の高いパフォーマンスを保証するために、厳格なエンドツーエンド検証システムが実装されています。すべてのヘビーデューティーコンスタントスプリングサポートは、次の 5 つの必須検査手順を受けます。

すべての検査記録は最低 15 年間保存され、顧客はいつでもアクセスできます。当社の試験ラボは CNAS 認定を取得しており、国際的に認められた試験結果を提供しています。

グローバルベンチマークプロジェクトの実績

2026 年 5 月の時点で、当社の高耐久コンスタント スプリング サポートは、以下を含む世界中の 120 の大規模産業プロジェクトに導入されています。

▶ 年間1,000万トンの精製および化学統合複合施設: 320セットのHD-800およびHD-1200サポートを供給

▶ 100万キロワットの原子力発電所: 原子力安全クラスの頑丈な定バネサポートを156セット供給

▶ 2,000万トン/年LNG受入基地：低温専用高耐久定バネサポート89セット供給

▶ 3000MWの火力発電所: 主蒸気パイプライン用の頑丈なサポート245セットを供給

これらの画期的なプロジェクト全体で実証されたパフォーマンスにより、卓越した信頼性と安定性が実証されると同時に、頑丈なパイプライン サポート システムの設計における広範なエンジニアリング経験が得られます。

プロジェクトに合わせた配信と独自のサービス

大規模プロジェクト向けに、ヘビー デューティ コンスタント スプリング サポート用のカスタマイズされた配送パッケージが提供されます。

1.専用のプロジェクト チーム: 各主要プロジェクトには、フルサイクルの進捗を監督する専任のプロジェクト マネージャー、技術エンジニア、品質エンジニアが割り当てられます。

2.段階的出荷: 現場の建設スケジュールに合わせて一括配送し、現場での保管の負担を軽減します。

3.オンサイト受け入れサービス: エンジニアが派遣され、製品の受け入れと設置指導を現地で行います。

4.オンサイトテクニカルスタンバイサポート: 設置のピーク時に常駐エンジニアリングサポートを利用できます。

5.長期フォローアップサービス: 専門的なメンテナンスの推奨とともに、試運転後の年に一度の動作状況監査を実施します。

当社では、業界平均より 6 か月長い 18 か月の保証期間を提供しています。保証範囲内で発生した品質欠陥については、48 時間の応答時間と 72 時間以内のオンサイトのトラブルシューティングを保証します。

よくある質問 (FAQ)

Q: ヘビーデューティーコンスタントスプリングサポートの最大達成可能な荷重と変位はどれくらいですか?

A：標準モデルでは最大荷重2000kN、最大変位600mmに達します。特注設計は、最大 3000kN の荷重と 800mm の変位に対応する超大型要件に対応できます。

Q: 製品は低温での使用に適していますか?

A: はい。低温特殊バージョンは、低温衝撃試験で検証された 304 または 316L ステンレス鋼を採用しており、LNG、エチレン、その他の極低温パイプライン システムに対して -196℃ で安定して動作できます。

Q: 標準的なリードタイムはどれくらいですか?

A: 標準モデルのリードタイムは 45 ～ 60 日です。カスタマイズされたユニットには、複雑さに応じて 60 ～ 90 日かかります。急ぎのプロジェクトには最短30日の急ぎ生産が可能です。
