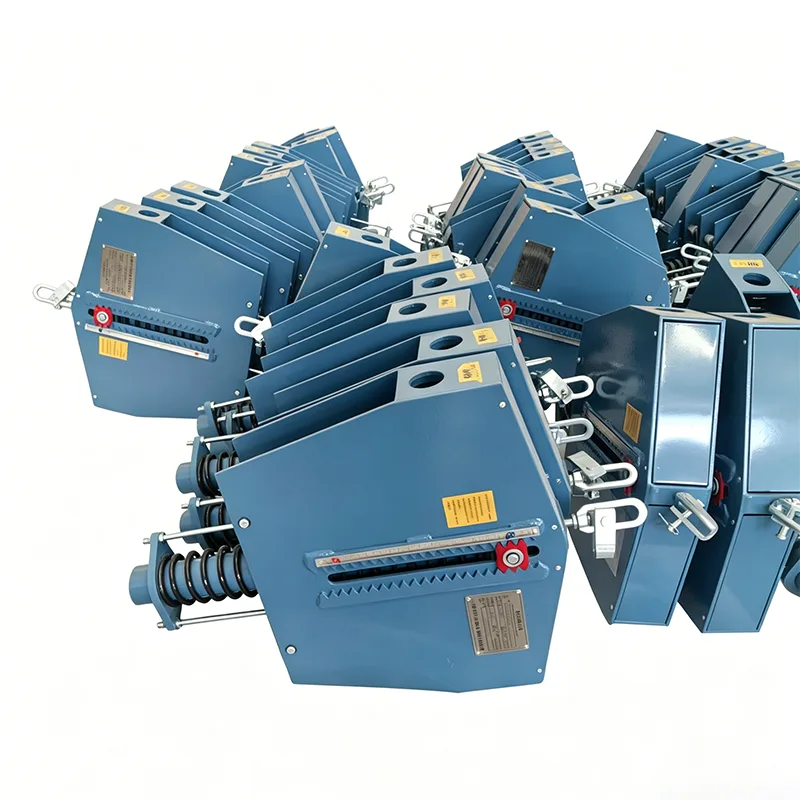

エネルギーパイプラインの一定バネサポート

天然ガス、LNG、水素エネルギー、および従来のエネルギー伝送パイプライン ネットワークでは、パイプライン システムは複雑な地理的環境にまたがることが多く、激しい熱膨張や熱収縮に耐えます。揚州天順パイプライン技術有限公司は、パイプラインサポート技術における14年間の技術蓄積を背景に、エネルギー伝送シナリオ向けにエネルギーパイプライン定バネサポートを特別に開発しました。本製品は精密モーメント平衡機構を採用しており、パイプラインが大スパンの垂直変位を起こした場合でも支持荷重が一定に保たれます。この機能は、バルブやコンプレッサーなどの敏感な機器への負荷伝達によって引き起こされる追加のストレスを効果的に回避し、長距離エネルギー パイプライン ネットワークの安全かつ安定した動作を保証する重要なコンポーネントです。

定バネサポート/ハンガーの型式試験から得られた荷重変位曲線。横軸は変位を表し、縦軸は荷重を表します。曲線は全作業行程にわたってほぼ水平を維持しており、熱膨張や熱収縮によって配管がたわむ場合でも支持力が本質的に一定のままであることを示しています。

このタイプのテストでは、定バネユニットの荷重の一定性、フルトラベルの安定性、および動作の信頼性を検証します。すべての生産ユニットは出荷前に負荷校正の対象となり、ANSI/MSS-SP-58-2018 および NB/T47038-2013 に従って負荷偏差が ±6% 以内に制御されます。

これらの製品は、主蒸気パイプラインをはじめとする高温高圧配管など、熱変位の大きな産業用配管システムに適用できます。

製品技術仕様

コンスタントスプリングハンガースペック表	例
モデル/シリーズ	PH、LH、CA、CS、TH
負荷容量（動作時）	0.1kN～500kN
総旅行量	50mm、100mm、200mm、400mm
実際の旅行	600mmまで
負荷偏差（許容差）	±5% (標準) / ±3% (高精度)
設置位置	水平/垂直
ハウジングの仕上げ	溶融亜鉛メッキ/エポキシ
動作温度	-20°C ～ +80°C (周囲温度)
スプリングコイル材質	60Si2Mn / 50CrVA
負荷調整範囲	±10% (現場調整)

エンジニアリングの適応性と運用とメンテナンスの利点

エネルギー パイプラインの実際の建設と運用において、エネルギー パイプライン定バネ サポートの設計は、現場での建設とその後のメンテナンスの問題点に完全に対処します。

冷間状態のロックと迅速な取り付け: 出荷前に、パイプライン システムの応力計算レポートに従って、スプリングは事前に圧縮され、冷間状態の取り付け位置でロックされます。現場では、設計された応力状態に到達するために簡単なねじの微調整と根付け固定のみが必要であり、パイプギャラリーの建設期間が大幅に短縮されます。

可視化された動作監視：外部の高精度変位表示板と荷重計を装備しているため、運用および保守担当者は、シェルを分解することなく、日常点検中にパイプラインが設計された作業位置にあるかどうかを直感的に判断でき、パイプラインの沈下や異常な変形をタイムリーに検出することが容易になります。

柔軟な根付け方法: 架空パイプギャラリー、河川横断パイプ橋、機器本体などのあらゆる場所に、安定した根付けを実現するためのさまざまなルート接続ソリューション (溶接単板、フープ、鋼構造コネクタなど) が提供されています。

厳格な製造および品質管理システム

エネルギー インフラの安全防御ラインとして、エネルギー パイプライン コンスタント スプリング サポートの生産プロセス全体は、厳格な品質管理基準に従っています。

出荷前にすべての製品に対して包括的な社内テストが実行されます

出荷前に、各製品は完全な社内テストプロセスを経ます。このプロセスには、寸法および外観検査、PMI (Positive Materials Identification)、硬度試験、該当する場合の MT/PT 非破壊試験、荷重変位曲線を使用したばね荷重試験、およびコーティングの厚さの測定が含まれます。工場テストレポート (FTR) と材料テストレポート (MTR) が提供されます。

第三者認定に関する説明

社内テストは、ILAC によって認定された第三者テストと同じではありません。第三者による立会い検査や臨床検査が必要な場合は、別途オプションサービスとしてご提供可能です。

オプションの第三者検査サービス（別途お見積り）

1. 材料試験

化学成分分析、引張試験、シャルピー低温衝撃試験、硬さ試験を行っております。

2. 溶接NDT

利用可能な方法には、磁粉探傷試験 (MT)、液体浸透探傷試験 (PT)、超音波探傷試験 (UT)、および放射線透過試験 (RT) が含まれます。

3. ばね荷重性能試験

荷重-変位曲線が含まれています。

4. 溶融亜鉛メッキ・エポキシ塗装防食検査

5. 立会い検査、工場監視、出荷前検査 (PSI)

当社の際立った利点

LISEGA インターナショナル パイプ サポート システムに対するベンチマーク

当社の製品荷重精度、テスト基準、および文書化システムは、LISEGA 国際パイプ サポート システムに対してベンチマークされています。

標準的な国内サプライヤーを超える

製品のみを提供する一般的な国内メーカーとは異なり、スプリングユニットごとに荷重-変位曲線を提供します。また、第三者機関によるSGS試験や立会い検査の手配を支援し、海外プロジェクトのPE/CPEエンジニアによる文書レビューもサポートします。

天順のエネルギーパイプラインコンスタントスプリングサポートを選ぶ理由?

エネルギープロジェクトの豊富な経験: 製品は、極端な気候や複雑な作業条件のテストに耐え、世界 40 か国以上の LNG 基地、天然ガス長距離輸送パイプライン、精製プロジェクトで安定して稼働しています。

フルプロセスのエンジニアリングサポート: パイプライン応力解析 (CAESAR II シミュレーション)、タイプ選択計算から現場での設置ガイダンスに至るまで、フルプロセスの技術サービスを提供し、各サポートが作業条件に正確に適合することを保証します。

信頼性の高いサプライチェーン配送: 江蘇拠点にある自動化された生産ラインと完全な試験装置を利用して、大規模なエネルギープロジェクト向けの材料を時間通りに高品質で配送することを保証します。

フルライフサイクルサポート: 専用のプロジェクトファイルを確立し、シャットダウンメンテナンス中の状態評価、負荷の再設定、交換ガイダンスを提供し、パイプラインネットワークの運用とメンテナンスのリスクを軽減します。
