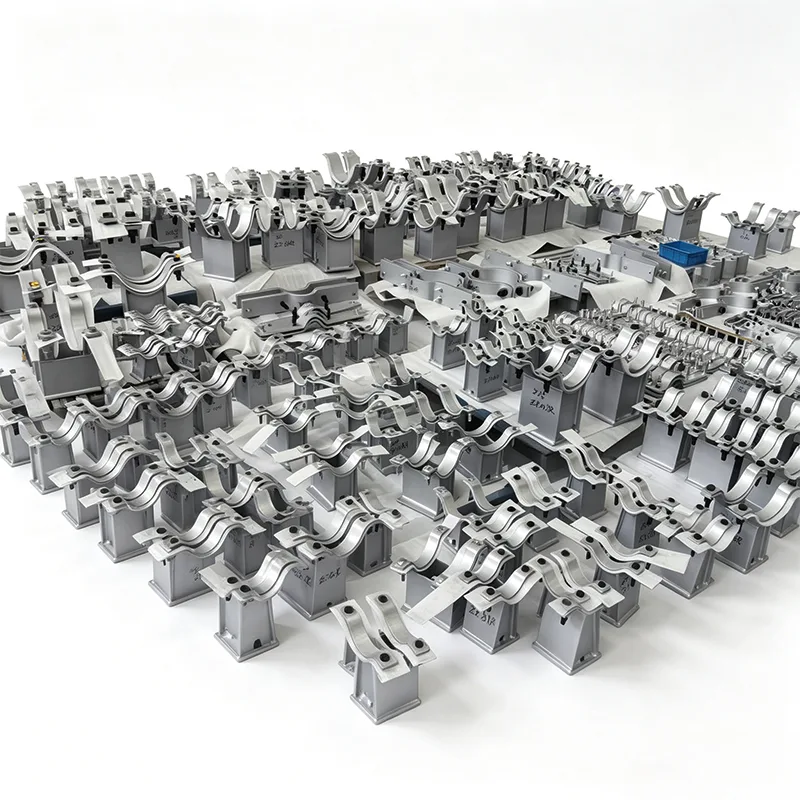

ステンレス製支柱サドルパイプサポート

パイプサポートを塩分が多い沿岸プラントに設置したり、強力な化学薬品の洗浄に対処したり、無菌処理ライン内で何十年もメンテナンスフリーを維持したりする必要がある場合、材料の選択がすべてです。揚州天順では、2012 年からパイプ サポート システムの設計と提供を行っており、当社のステンレス鋼スタンション サドル パイプ サポートは、まさに標準的な炭素鋼では耐えられない状況向けに作られています。

当社が出荷するすべてのステンレス製支柱サドル サポートには、45 か国以上の EPC 請負業者、メンテナンス エンジニア、プロジェクト オーナーからの 14 年間にわたる直接のフィードバックが反映されています。私たちは、何が機能し、何が早期に失敗するのか、サポートがパイプに触れるずっと前に一般的な障害点を設計する方法を学びました。

Tianshun ステンレススチール支柱サドルで得られるもの

追跡できるマテリアルの完全性

当社では、鋳造同等品ではなく、ソリッド 304 (UNS S30400) または 316L (UNS S31603) ステンレス鋼プレートおよびバーストックからサドル本体と支柱コンポーネントを機械加工しています。材料のすべての熱には EN 10204 3.1 ミル テスト証明書が付属しており、原材料の受領から最終検査まで完全なトレーサビリティを維持しています。耐孔食性の向上が必要なプロジェクトの場合は、ご要望に応じて二相 2205 またはスーパーオーステナイトグレードをご利用いただけます。

単なるプレートの曲げではなく、設計された形状

サドルの半径は、パイプの実際の外径に合わせて精密に機械加工されており、通常は 1 インチ NB から 48 インチ NB 以上です。これにより、一般的な V 字型サポートで発生する可能性のある点荷重が排除されます。ホットラインでは、サドル幅を拡張し、低摩擦 PTFE またはグラファイト スライド プレートを設計に直接組み込むことが多いため、サポートはパイプの熱の動きに逆らうのではなく、それに合わせて機能します。

設置を予測できる支柱設計

支柱自体 (サドルを構造用鋼に結び付ける垂直柱) は、高さを固定した構成と調整可能な構成で利用できます。固定支柱は通常、ステンレス鋼のチャンネル、H ビーム、またはパイプを単一溶接して製作し、サドル ベースに完全溶け込み溶接を施したものです。調整可能な設計には、ねじ付きステムとロックナットの配置が組み込まれており、切断や再溶接を行わずに、ホットアライメント中に正確な高さ設定が可能です。

すべての耐荷重溶接は、ASME セクション IX に基づいて認定された手順に従って認定溶接工によって実行され、必要に応じて溶接マップと NDE (PT または RT) を利用できます。溶接後の表面仕上げは標準的に酸洗され、完全な耐食性を回復するために不動態化されます。

負荷の処理方法

「ステンレスは強い」というだけではありません。当社の社内エンジニアは、垂直方向の自重、熱膨張推力、時折発生する風や地震による荷重、および方向変更時に発生する可能性のある浮き上がりの組み合わせについて、各支柱アセンブリをチェックします。プロジェクトに特定の設計コード (ASME B31.1、B31.3、EN 13480 など) がある場合、対応する応力解析と荷重データを提供できます。当社は、数百ニュートンから最大 300 kN 以上の垂直荷重向けに設計されたサポートを出荷してきました。

これらのサポートが提供されている場所

長年にわたり、当社のステンレス製スタンション サドル パイプ サポートは、故障が許されない場所で使用されてきました。

LNG 再ガス化ターミナル – 塩水噴霧が続く屋外の海洋環境にある 316L サドル。

医薬品 WFI (注射用水) ループ – 完全な文書パッケージと電解研磨仕上げオプションを備えた 304 ステンレス製。

食用油および飲料プラント – 衛生的なプロファイル、最小限の隙間、必要に応じて FDA 準拠のガスケット素材を使用して設計されたサポート。

化学処理と苛性物質の保管 - 耐塩化物応力腐食割れ性のために特別に選択されたグレード。

オフショアプラットフォームの上部 – 構造沈下後の再調整を可能にする調整可能な支柱。すべてサードパーティによる完全な検査を受けた 316L です。

品質が本物であることを確認する方法

すべての支柱サドル アセンブリは、リリース前に社内のテスト ラボを通過します。

合意された製造図面に対する寸法検証

ステンレス部品のグレード確認のための PMI (ポジティブマテリアル識別)

重要な溶接部の染料浸透検査または X 線検査 (クライアントの仕様による)

新しい設計または大幅にカスタマイズされた設計のリクエストに応じて負荷テストを行います

当社の工場は ISO 9001:2015 認証を取得しており、生産および最終検査中に SGS、ビューロー ベリタス、TÜV の第三者検査官、およびクライアント代表者と協力することに慣れています。

カスタマイズは標準であり、追加料金はかかりません

「カタログ」ステンレス製支柱サドルを必要とするプロジェクトはほとんどありません。ほとんどの場合、さまざまなベースプレートの寸法、特定のボルト穴のパターン、透明な絶縁体までの高さの延長、特定のサドルラップ角度、統合されたガイドまたはホールドダウンクランプなどの調整が必要です。それはいいです。当社は、小ロットのカスタム設計の注文を中心に生産ワークフローを構築しました。パイプのデータシート、構造用鋼材の立面図、または簡単なスケッチをお送りください。当社のエンジニアが 2 ～ 3 営業日以内に提案図面を返信します。

パイプラック要件が繰り返し発生するプロジェクトの場合、当社は完全なサポートスケジュールを事前に設計し、最適化の機会を特定し、コードコンプライアンスを損なうことなく総設置コストを削減できます。

信頼性に関する最後の注意事項

当社のステンレス鋼パイプ サポートの注文の大部分は、すでに当社の炭素鋼サポートを設置しており、特にステンレスのアップグレードのために戻ってきたお客様からのものです。 「すべての接液コンポーネントと外部サポートコンポーネントが耐食性であること」を要求するパイプ仕様がある場合、それは支柱サドルがシステムの一部であり、後付けではないことを意味すると理解しています。私たちはそのように構築し、そのように検査し、そのように文書化します。

見積もりや簡単な技術レビューが必要ですか?

パイプのサイズ、必要な高さ、負荷条件を [電子メール / 電話] で当社のエンジニアリング チームにお問い合わせください。通常、標準的なリクエストの場合は 24 時間以内に完全な提案が作成されます。また、揚州の工場訪問も喜んで手配いたします。ステンレスサドルがプレートから最終組み立てまでどのように行われるかを確認することは、実際の製造管理がもたらす違いを理解する最良の方法です。

よくある質問

1. 支柱サドルにはどのようなグレードのステンレス鋼を提供していますか?また、実際に 316L を使用していることをどのように確認すればよいですか?

当社の標準在庫には 304 (UNS S30400) および 316L (UNS S31603) プレートとバーが含まれます。塩化物の多い環境や海洋環境では、耐孔食性を大幅に向上させるモリブデン含有量の 316L を強くお勧めします。当社が受け取るすべての材料の熱には EN 10204 3.1 ミル テスト証明書が付属しており、切断や溶接を開始する前に、社内ラボがステンレス グレードのハンドヘルド XRF を使用して PMI (Positive Materials Identification) を実行します。 PMI レポートのコピーは、最終的なドキュメント パッケージに含まれています。推測や「信じて」は必要ありません。

2. 標準外のパイプ外径や断熱材の厚さに合わせてサドルを製造できますか?

はい、これは私たちにとって日常的なことです。パイプの実際の外径 (およびサドルが断熱パイプ上にある場合は断熱材の外径) を指定していただき、その正確な寸法に一致するようにサドルの半径を機械加工します。これは「見た目に近い」曲げプレートではありません。接触面は指定された半径にフライス加工されており、通常は荷重と横方向拘束の要件に応じて 120° ～ 180° のラップ角度になります。現場での切断を行わずにサドルの高さを延長して断熱材や被覆材を除去することもできます。

3. カスタム支柱アセンブリの定格荷重と応力計算を提供しますか?

絶対に。当社のエンジニアリング チームは、ASME B31.1、B31.3、またはプロジェクトで選択されたコードに従って、垂直荷重、水平推力、および複合応力チェックを定期的に実行します。支柱の座屈チェック、ベースプレートの耐力、溶接強度、必要に応じてボルトの張力/せん断を示す計算シートを提出します。プロジェクトに独立した検証が必要な場合は、当社が任命したサードパーティ エンジニアと問題なく連携します。

4. ステンレス鋼サポートについてはどのような溶接および検査基準に従っていますか?

ステンレス支柱サドルの耐荷重溶接はすべて、ASME セクション IX の認定を受けた WPS に従って資格のある溶接工によって行われます。サドルとスタンションの間の典型的な接合部は完全溶け込み溝溶接であり、つま先部分は滑らかに研磨されています。お客様の仕様に応じて、重要な溶接部に浸透染料 (PT) または放射線撮影 (RT) を実行します。溶接後、すべてのステンレスアセンブリは酸洗いおよび不動態化され、熱による色合いが除去され、不動態酸化クロム層が復元されます。違いがわかります。溶接部の周囲に青い変色がなく、均一で銀色の表面です。

5. 高さ調整可能な支柱を入手できますか? また、高さ調整はどの程度正確ですか?

はい、ロックナット配列を備えたネジ式調整可能な支柱を提供しています。これは一般に、ホットアライメント中に正確な高さ設定が必要な場合、または構造用鋼の高さが異なる場合に使用されます。通常の調整範囲は ±25 mm で、細ネジにより 1 ～ 2 mm の垂直精度が可能です。セット後はロックナットを締め付け仮付け溶接することで動作中の動きを防止します。全負荷経路は機械的 (ねじ切り) であり、それに応じてステムのサイズを決定します。負荷を支えるために仮付け溶接に依存する必要はありません。

6. ステンレス製サポートは衛生環境または洗浄環境 (食品、製薬) に適していますか?

はい。これらのアプリケーション向けに多くのバッチを提供してきました。衛生上の要件のため、当社では可能な限り平らな水平面や隙間を排除し、最小 Ra 0.8 μm (32 μインチ) の表面粗さでアセンブリを仕上げるか、ご指定があれば電解研磨して仕上げます。また、FDA 準拠の焼き付き防止剤をねじ山に使用し、すべての工具と作業面をステンレス専用にすることでフェライト汚染を回避しています。文書パッケージには、表面粗さレポートと詳細な洗浄証明書が含まれる場合があります。

7. 注文するとどのような書類が届きますか?

標準的な発送には次のものが含まれます。

実際の寸法と図面寸法を示す全寸法検査レポート

すべてのステンレス部品に対する EN 10204 3.1 材料証明書

PMIレポート（合金検証用）

溶接マップおよび NDE レポート (該当する場合、PT/RT)

酸洗および不動態化の証明書

適合宣言書およびヒートナンバーを記載した梱包リスト

プロジェクト固有の形式に編集されたデータブックも提供できます。現在、当社のステンレス サポート注文の約 80% には、少なくとも基本的な MDR (メーカー データ レコード) が含まれています。

8. カスタムステンレススチール支柱サドルのバッチの現実的なリードタイムはどれくらいですか?

カスタム寸法と標準 304/316L 材質の数量が 5 ～ 50 個の場合、通常のリードタイムは図面の承認から 20 ～ 30 営業日です。大量の注文や二相ステンレス鋼が必要な場合は、35 ～ 45 日かかる場合があります。重要なタイムラインにある場合は、迅速化について話し合うことができます。多くの場合、材料を予約しシフトを変更することで 5 ～ 7 営業日短縮できますが、溶接の品質や検査手順を犠牲にすることなく何が実現可能かについては常に透明性を保ちます。
