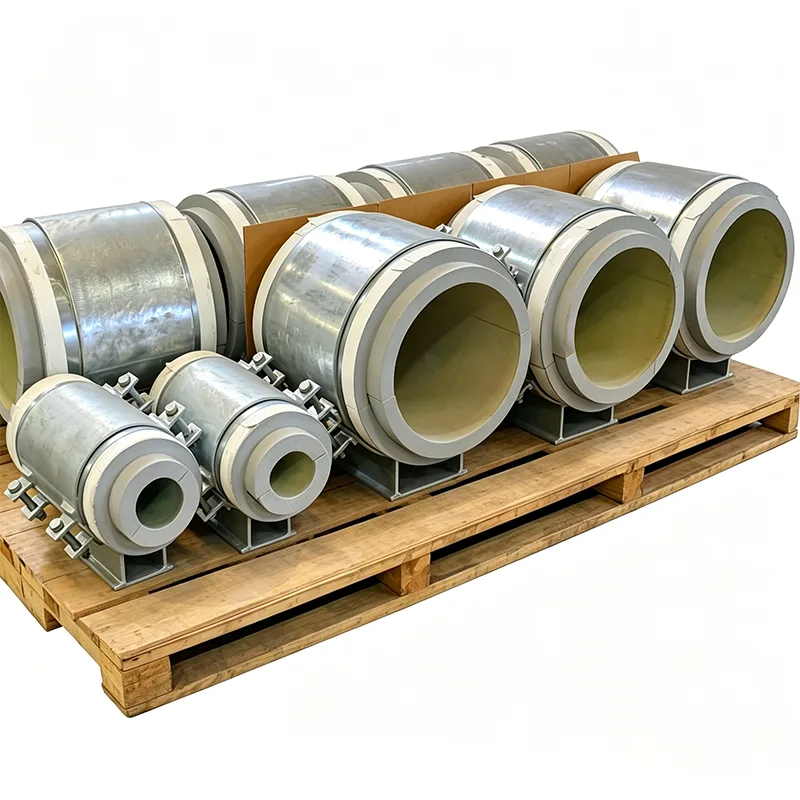

極低温サービス用のパイプサポート

極低温配管システムでは、サポート設計の小さなミスでも、脆性破壊、過度の熱増加、または接続された機器への危険な負荷につながる可能性があります。揚州天順では、2012 年以来、LNG 液化トレイン、エチレン貯蔵ターミナル、空気分離ユニット用のパイプ サポートの設計を行っています。このサービスにおけるサポートは単なる鋼板ではなく、冷間収縮に対処し、断熱材の完全性を維持し、数十年にわたって構造的に健全な状態を保つ必要がある、慎重に計算されたアセンブリであることを私たちは理解しています。

安全を第一に考えた素材選び

当社の極低温サービス用パイプ サポートはすべて、最低動作温度でも靭性を維持する材料から製造されています。金属製の荷重経路には、通常、ASTM A320 L7 ボルト締め、クランプ本体には 304L または 316L ステンレス鋼、設計条件が許せば低温炭素鋼 (A350 LF2) を使用します。材料のすべての熱が設計最低温度で衝撃試験されます。シャルピー V ノッチ値は、要求に応じて提供されるだけでなく、ドキュメント パッケージに標準として提供されます。

常温収縮と荷重変動に合わせて設計

30 メートルの LNG パイプが周囲温度から -162°C まで冷えると、50 mm 以上収縮する可能性があります。当社のサポート アセンブリは、二次応力を引き起こすことなくこの動きを可能にするように構成されています。私たちは以下を提供します:

PTFE またはグラファイト含浸パッド表面を備えた極低温スライド プレートは、支持鋼板への冷熱伝達を防ぐ耐荷重絶縁ブロックに接着されています。

熱収縮を補正する事前設定済みのコールドシューにより、取り付け時の推測を排除します。

一定のスプリングサポートは、冷間動作範囲全体にわたってほぼゼロの負荷変動を維持するように調整されており、極低温ポンプやコンプレッサーのノズルの過負荷を防ぎます。

氷や結露を防ぐ断熱材の一体化

蒸気バリアの亀裂やサポート上のコールド スポットは、氷の形成、CUI (断熱材下の腐食)、エネルギー損失を引き起こす可能性があります。当社のサポートは、PIR (ポリイソシアヌレート) およびセルラーガラス断熱システムの両方と統合するように設計されています。耐荷重断熱セクションは、パイプシューと構造支持体の間に完全に封入されており、連続的な蒸気バリア経路を備えています。また、配管請負業者の厚さとジャケットの詳細に合わせて二次断熱材をプレカットすることもできます。

完全なトレーサビリティのためのテストと文書化

製品は施設から出荷される前に、完全な社内テスト プログラムを完了します。

すべての製品は出荷前に完全な社内テスト プログラムを完了しています。寸法および外観検査、PMI (Positive Materials Identification)、硬度試験、MT/PT 非破壊試験 (該当する場合)、荷重変位曲線を使用したばね荷重試験、およびコーティングの厚さ測定はすべてこのプログラムの一部です。工場テストレポート (FTR) と材料テストレポート (MTR) が提供されます。

注意: 社内テストは、ILAC 認定の第三者テストと同等ではありません。

第三者による立会い検査や臨床検査が必要な場合は、別のオプションサービスとして提供されます。

別途お見積りのオプションの第三者検査サービス

1. 材料試験

このカテゴリで利用できるサービスには、化学組成分析、引張試験、シャルピー低温衝撃試験、硬さ試験などが含まれます。

2. 溶接NDT

提供される方法は、磁粉探傷試験 (MT)、液体浸透探傷試験 (PT)、超音波探傷試験 (UT)、放射線透過試験 (RT) です。

3. ばね荷重性能試験

荷重変位曲線はこのテストの一部です。

4. 溶融亜鉛メッキ・エポキシ塗装防食検査

5. 立会い検査、工場監視、出荷前検査 (PSI)

私たちが目立つ理由

当社のベンチマークとしてのLISEGAインターナショナルパイプサポートシステム

当社の荷重精度、テスト基準、および文書化システムは、LISEGA 国際パイプ サポート システムに基づいて測定されます。

標準的な国内サプライヤーモデルを超えて

通常の国内メーカーでは製品のみを供給しておりますが、当社ではスプリングユニット毎に荷重-変位曲線を添付しております。さらに、第三者によるSGSテストや立会い検査を支援し、海外プロジェクトのPE/CPEエンジニアのドキュメントレビューをサポートします。

アプリケーション

LNG受入基地とピークシェービングプラント

エチレン、プロピレン、液体アンモニアの保管と取り扱い

産業用ガス設備（LOX、LIN、LAR）

極低温パイプラインギャラリーとタンクの二次格納エリア

空気分離および炭化水素処理におけるコールドボックス

当社の極低温サポートは現在、中東、東南アジア、北米のプロジェクト全体で稼働しており、最も要求の厳しい熱条件下でも確実に動作しています。

なぜ天順なのか？

当社は専門メーカーであり、一般代理店ではありません。当社のエンジニアリング チームは、配管応力等尺性図を取得し、すべてのコールド サポートの位置を特定し、断熱性能を損なうことなく材料コストと設置時間の両方を削減する最適化されたアセンブリを提案します。当社のビジネスの 70% 以上はリピート注文によるもので、これはすべての出荷で予測可能な品質を提供することの直接の結果です。

よくある質問

Q: 極低温サポートが対応できる最低温度は何度ですか?

A: -196°C (液体窒素温度) まで。液体ヘリウムのサービスについては、当社のエンジニアリング チームにお問い合わせください。

Q: 既存のパイプシューと断熱材の詳細を一致させることはできますか?

A: はい。当社は、標準外のシューの高さ、クランプスタイル、断熱材の厚さを含む、クライアント固有の図面を定期的に作成します。

Q: サポートの一環として断熱材は提供されますか?

A: はい、パイプシューに完全に接着された耐荷重断熱材 (PIR、発泡ガラス、または木材) を提供しています。周囲の二次断熱材と被覆材は通常現場で施工されますが、既製の断熱キットを提供することもできます。

Q: 周期的な低温荷重下での断熱材の亀裂をどのように防ぐことができますか?

A: 耐荷重ブロックは、計算された最大耐圧を十分に上回る圧縮強度で設計されています。また、多層断熱材の接合部をずらして配置し、動きの違いに対応する柔軟な接着システムを使用しています。

Q: 極低温サポートはどのような基準に準拠していますか?

A: 当社の設計は、MSS SP-58、ASME B31.3 Chapter VI (LNG 用)、EN 13480、および最新の GIIGNL ガイドラインに従っています。該当する場合は、PED に基づく CE マーキングを提供できます。

Q: 緊急用の予備品の短納期には対応できますか?

A: はい。弊社では一般的な極低温スライドプレートとボルトキットを在庫しております。完全に組み立てられたアセンブリの場合、7 ～ 10 日での特急製造が可能です。
