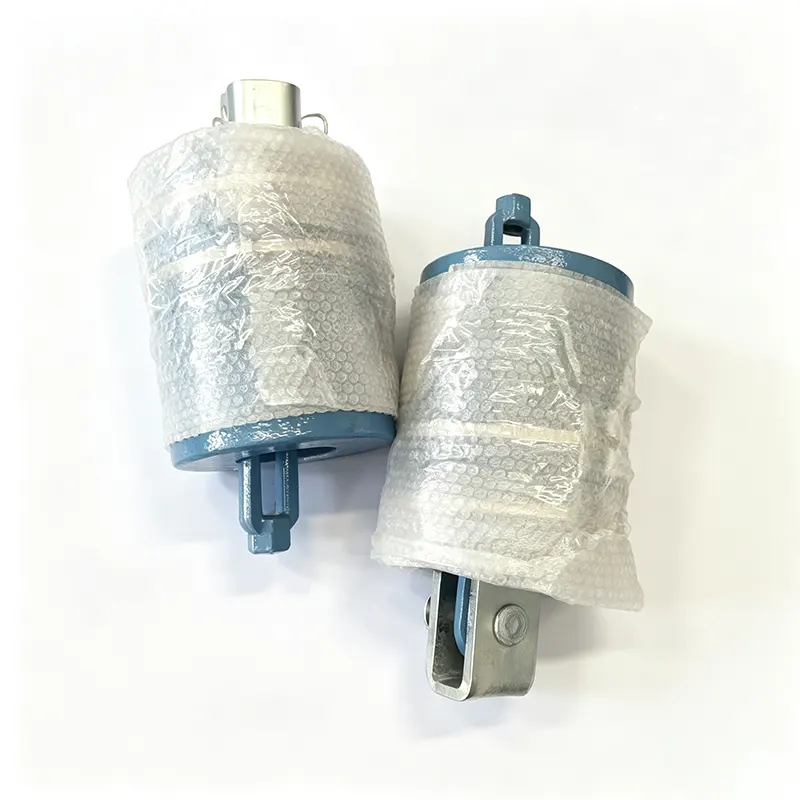

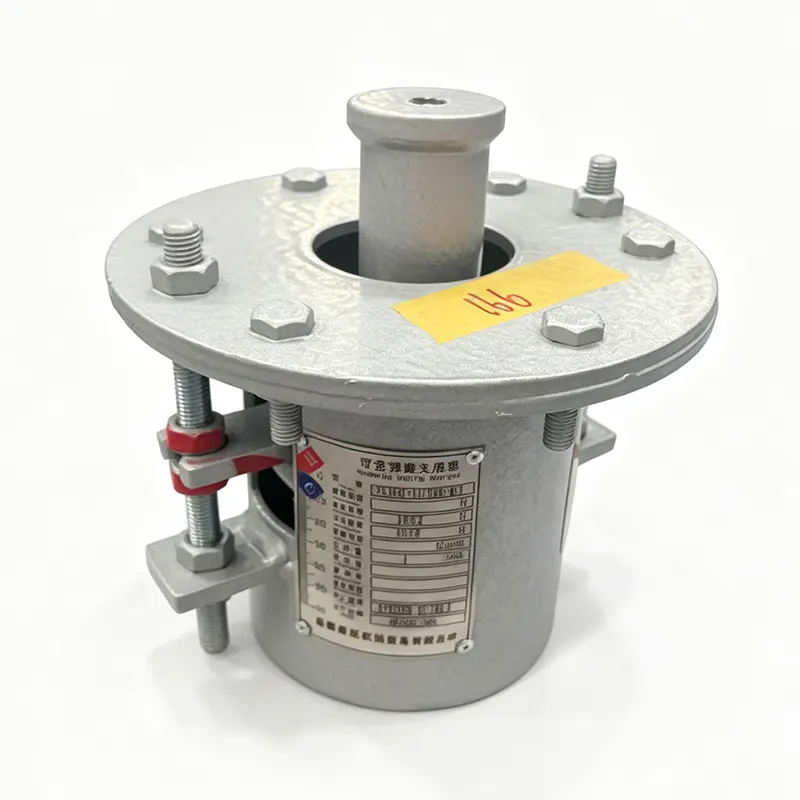

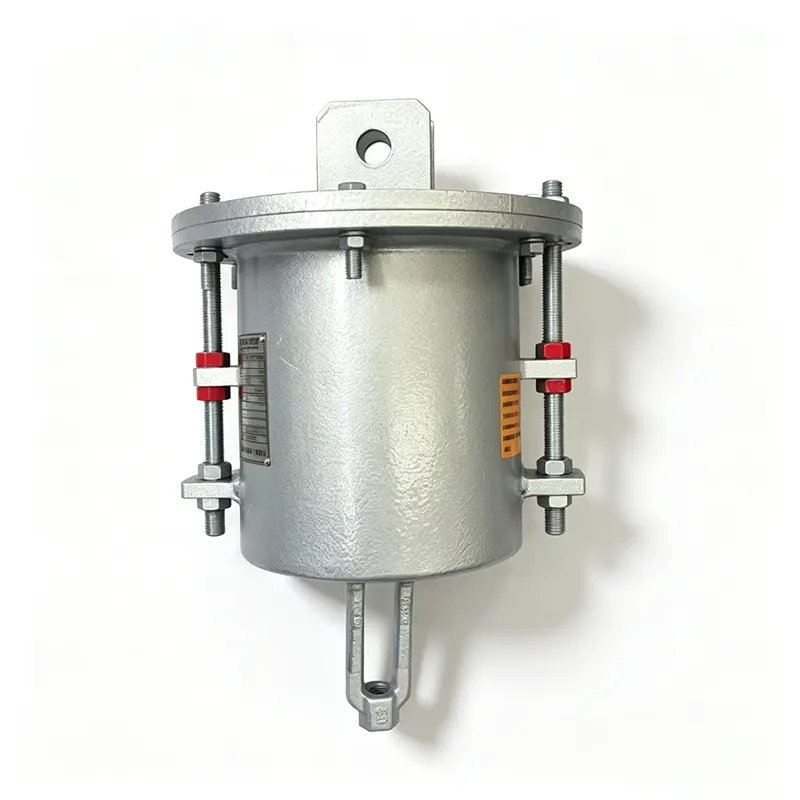

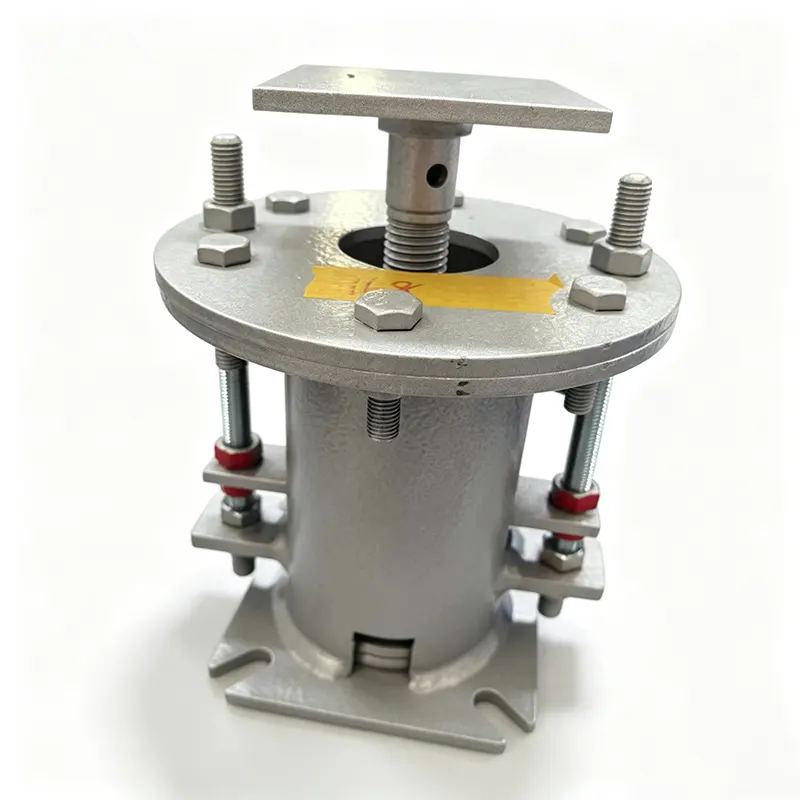

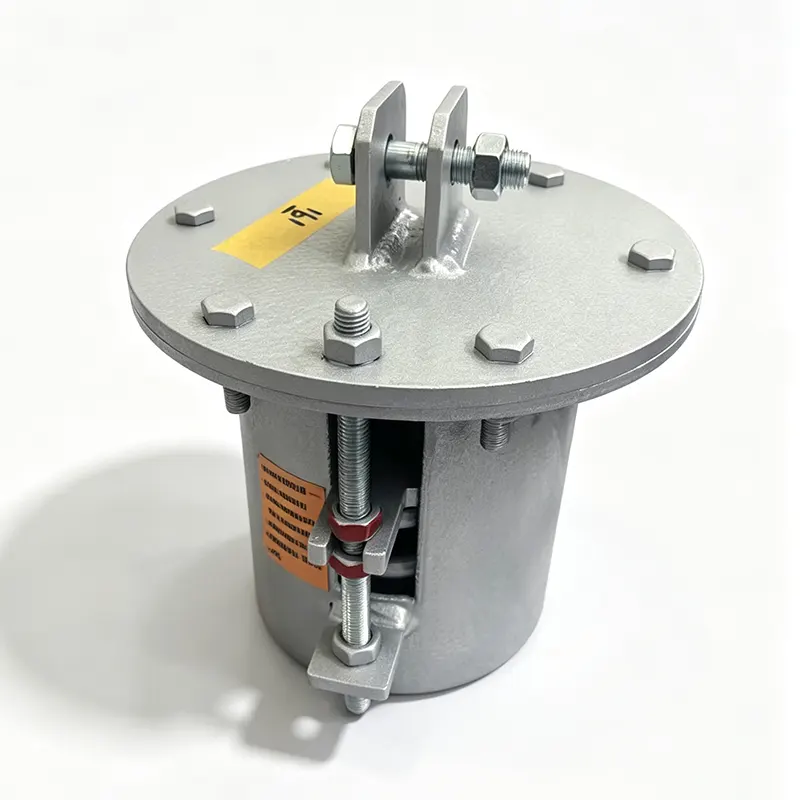

高温可変スプリングハンガー

揚州天順は、中国の江蘇省にある 35,000 平方メートルの工場で、電力、石油化学、産業分野向けの可変スプリング ハンガーを製造しています。当社の高温バージョンは、予測可能な負荷パフォーマンスを維持しながら、周囲温度をはるかに上回るパイプ表面温度に対応できるように構築されています。 14 年間にわたる専用のパイプ サポートの経験と、ISO 9001:2015 の認証を受けた品質システムにより、45 か国以上に出荷されるすべてのユニットが保証されます。

可変スプリングハンガーがフィットする場所

すべてのパイプの実行に一定の負荷が必要なわけではありません。熱変位が制限されている場合、可変スプリング ハンガーは信頼性が高く、コストを意識したソリューションを提供します。パイプが垂直に拡張または収縮すると、支持力は既知の制御された範囲内で変化します。スプリングは、この負荷変動がパイプの応力解析によって設定された制限内に収まるようにサイズ設定されており、接続された機器への過剰なストレスを防ぎながら、パイプを低温から高温まで適切にサポートします。

高温での使用に対応するため、この設計は標準のスプリング コイルを超えています。パイプの温度が上昇すると、熱がハンガー アセンブリに放射または伝導し、通常のばね鋼が軟化し、校正された荷重が変化する可能性があります。高温可変スプリング ハンガーは、動作範囲全体にわたって指定されたバネ定数と荷重範囲を維持する材料の選択と表面保護によってこの問題に対処します。

高温設計の信頼性を高めるもの

高温対応のばね材料

標準的なスプリングは温度が上昇すると強度が低下し、たわみます。実際の露光量に合わせたコイル材質を選択しております。 150 °C までの中程度に上昇した条件では、50CrVA または 60Si2Mn は安定した機械的特性を維持します。温度が 300 °C 以上に達する場合は、インコネル X-750 などのニッケルベースの合金が指定されます。材料の各熱には完全な製造証明書とトレーサビリティ記録が付属しており、組成と熱処理が必要なグレードと一致していることを確認します。

負荷の変動をプロジェクトの制限内に抑える

可変スプリング ハンガーは、低温位置、高温動作位置、およびすべての中間点で異なる力を生成します。当社の設計エンジニアは、お客様のパイプ応力レポートからの許容荷重変動に基づいて作業し、その偏差を通常は使用荷重の 15% または 25% に制限するスプリングを選択しますが、必要に応じてより厳しい制限を満たすこともできます。各ユニットは、コールド位置とホット位置での負荷が指定された帯域内に収まることを確認するために、校正されたベンチ上で設定およびテストされます。

ハードウェアの腐食と熱からの保護

ハウジングと構造コンポーネントは、標準として溶融亜鉛めっきまたは高温エポキシ塗料で仕上げられています。特に激しい熱や周期的な熱にさらされる場合には、追加の遮熱コーティングを提供するか、ステンレス鋼でハウジングを製造します。これらの対策により、長年の使用によるスプリングの動きを妨げる可能性のあるスケール、錆、表面の劣化を防ぎます。

ハンガーを外さずに現場で調整可能

2% 刻みでマークされた荷重調整ネジとダイヤル ゲージにより、現場チームは、モデルに応じて最大 ±10% ～ ±20% まで設置荷重を微調整できます。この現場調整機能は、設置条件が設計図と若干異なる場合や、施工中に配管ルートが変更される場合に役立ちます。

トラベルストップと目に見えるスケール

すべてのハンガーには、オーバーストロークを防ぐために上部と下部のトラベルストップが組み込まれています。明確に見える移動スケールにより、設置および保守担当者は現在位置を一目で確認できます。コールドプリセット位置は取り外し可能なトラベルストップでロックされているため、スプリングをたわませることなく静水圧試験や化学洗浄を行うことができます。

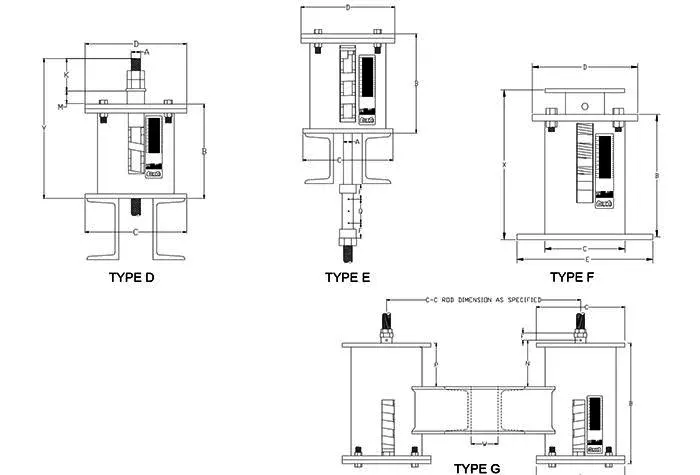

技術概要

カスタムトラベル、定格荷重、および高温材料は、当社の通常供給の一部として扱われます。お問い合わせをいただいた場合には、製造前に国際規格間の変換を行い、技術的互換性を確認します。

品質管理と文書化

当社の ISO 9001 認定品質システムは、受け入れられるスプリング ワイヤーの検査から最終負荷試験に至るまで、あらゆる段階を管理します。各高温可変スプリング ハンガーは、お客様が指定した低温荷重に事前設定されており、テストベンチ上で移動します。低温、中間、高温の位置で荷重を記録し、その変動が許容範囲内であることを確認します。これらの記録は完全なトレーサビリティ パッケージ用に保持され、出荷時に提供できます。

スプリング コイル、構造用鋼、保護コーティングの材料証明書は、熱またはバッチまで追跡可能です。プロジェクトで ASME、EN、またはその他の国際配管規格への準拠が必要な場合、承認に必要な文書パッケージを提供します。

高温可変スプリングハンガーが適用される箇所

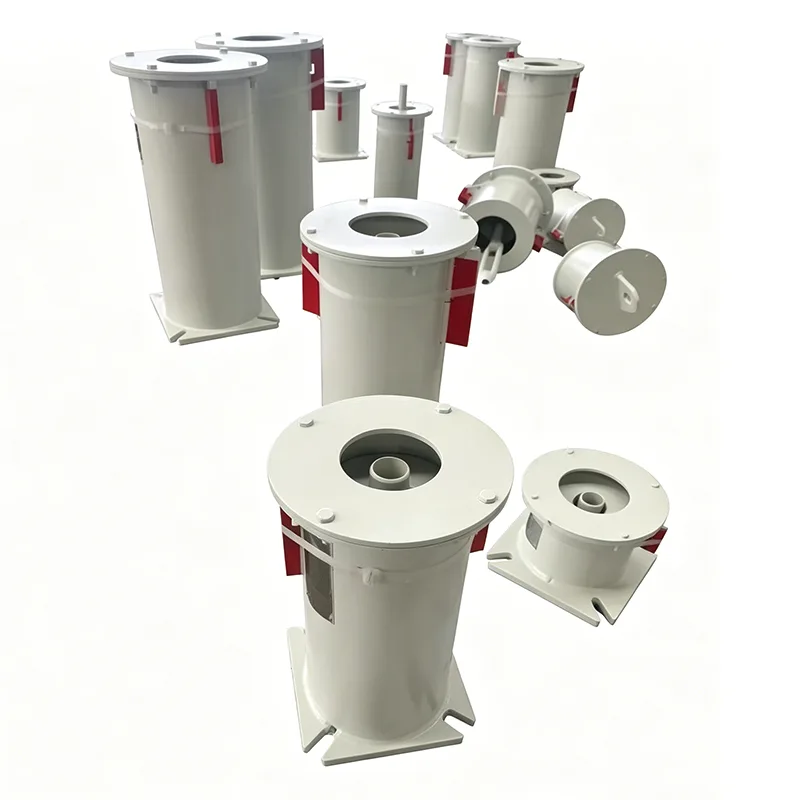

これらのハンガーは、垂直変位は存在するが極端ではない中高温の配管システムをサポートします。一般的な設備には、補助蒸気ライン、ボイラー給水配管、エコノマイザ入口および出口ライン、製油所や化学工場の熱油回路、産業施設の中圧蒸気分配、高温空気ダクトなどがあります。いずれの場合も、ハンガーは、一定の荷重をサポートするためのコストや範囲を設けることなく、パイプの応力を設計制限内に保ちながら垂直方向の動きに対応します。

よくある質問

可変スプリング ハンガーと定常スプリング ハンガーのどちらを選択すればよいですか?

決定は、許容される負荷変動によって決まります。パイプ応力レポートで低温位置と高温位置の間の荷重変化が許容される場合、可変スプリング ハンガーが低コストで信頼性の高いサポートを提供します。パイプが有意な変化を許容できない場合は、一定のスプリング ハンガーが必要です。当社のエンジニアリング チームは、お客様の荷物と移動のデータを確認し、適切なタイプを推奨します。

高温可変スプリングハンガーの最高使用温度は何度ですか?

50CrVA などの標準合金ばね鋼を使用すると、ハンガーはスプリング コイル自体が約 150 °C ～ 200 °C に達する環境でも確実に動作できます。最高 350 °C のばね温度の場合は、インコネル X-750 などのニッケルベースの合金に移行します。合金を自分で指定する必要はありません。予想される春の暴露温度を共有すると、当社のエンジニアが適切な材料を選択します。

天順では、非常に大きな荷重または非常に小さな荷重に対応する可変スプリング ハンガーを製造できますか?

当社の標準範囲は 0.5 kN ～ 250 kN です。この帯域外の負荷はカスタム エンジニアリングとして処理されます。主蒸気ライン用の小型計器ラインサポートと重いライザーハンガーは、当社の施設で製造およびテストされています。

高温または腐食性雰囲気用にどのようなコーティング オプションがありますか?

溶融亜鉛めっきや高温エポキシのほかに、熱硬化シリコンベースのコーティングやハラールを適用したり、ステンレス鋼からハウジングを製造したりすることもできます。あなたのサイトが沿岸、沖合、または化学的に攻撃的な場所である場合は、問い合わせの際にその旨を伝えてください。適切な保護システムを推奨します。

可変スプリング ハンガーには取り付け説明書が付属していますか?

はい。すべてのハンガーには、持ち上げ、プリセット ストップの取り外し、荷重の確認を説明する簡単な取り付けガイドが同梱されています。また、現場チームが引き渡し前に正しい動作を確認できるように、コミッショニングに関する詳細な手順も提供します。

標準的な高温可変スプリング ハンガーの通常の納期はどれくらいですか?

一般に在庫されているばね材料を使用した標準モデルは、4 ～ 6 週間以内に製造、プリセット、テストできます。カスタム合金や耐荷重が大きい場合はこれが延長される可能性があり、見積り時にスケジュールを確認します。

天順との連携

高温用可変スプリングハンガーに関するお問い合わせは、配管サポートエンジニアリングの知識を持った専任のアカウントマネージャーが対応させていただきます。温度、移動量、負荷、該当する設計コードなどの動作条件を確認し、24 時間以内に技術的な推奨事項を返します。カスタムのばね材料、非標準のトラベル、特定のエンドフィッティング、およびプロジェクト固有の文書は、特別な例外ではなく、通常の業務として扱われます。

納品後も設置サポートやメンテナンスのご案内をさせていただきます。当社のビジネスの 70% 以上はリピート注文によるもので、これが数千回の熱サイクルにわたる当社の製品パフォーマンスの最も強力な裏付けであると考えています。
